Inverter a Frequenza Variabile HAAS Vector Drive da 40HP 29-10081

Haas Automation 29-10081 ∙ 40 HP Vector Drive ∙ 230V AC Input / 325V DC a Servos / Interrotto

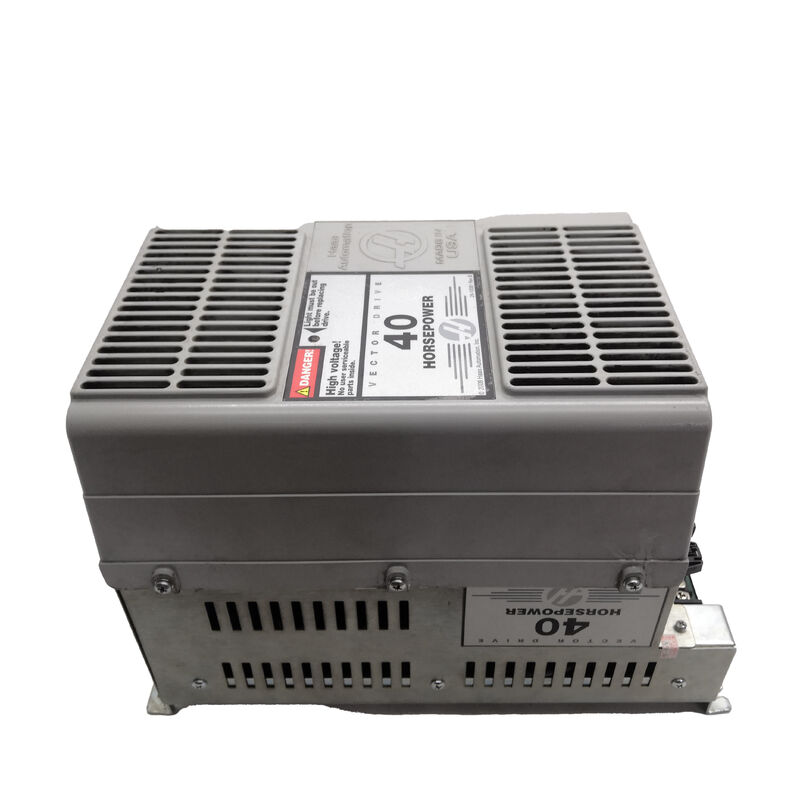

40 HP Vector Drive The Power Heart di un centro di lavorazione Haas

The 29-10081 is Haas Automation's 40 HP vector drive — the power electronics module that takes 230V AC mains input and produces 325V DC to supply the servo amplifiers driving the axis motors and spindleIn un centro di lavorazione CNC Haas, l'azionamento vettoriale è lo stadio centrale di conversione di potenza.

Vector drive control (flux vector control) maintains precise control over the spindle motor's speed and torque without requiring a speed feedback device on the motor — the drive calculates the required current vector in real time from motor model equationsA 40 CV, il 29-10081 copre la classe di potenza del fusibile dei centri di lavorazione verticali Haas di fascia media, dove il taglio pesante sostenuto ad alte velocità del fusibile richiede una fornitura di potenza affidabile e controllata.

La designazione Rev B identifica una revisione hardware del progetto di base 29-10081.Sia la versione base che la versione Rev B servono allo stesso impianto della macchina; confermare quale revisione è installata dall'etichetta dell'unità al momento dell'ordine.

Specificità principali

Modelli di guasto e economia della riparazione

I motori vettoriali falliscono per due grandi meccanismi: guasti di fase di alimentazione, IGBT danneggiati, ponti rettificatori difettosi,o condensatori di bus a corrente continua falliti sono guasti a livello di componenti che centri di riparazione addestrati diagnosticano e riparano direttamenteI guasti della scheda di controllo IC del driver di cancello non funzionanti, i circuiti di controllo DSP danneggiati o i guasti dell'alimentazione all'interno della sezione di controllo dell'unità sono anch'essi riparabili, ma richiedono attrezzature più specializzate.

Poiché il 29-10081 è stato interrotto, la riparazione è spesso più economica e logisticamente pratica che l'approvvigionamento di una nuova unità.La macchina Haas non può funzionare senza un motore vettoriale funzionale un fallito 29-10081 ferma completamente la macchinaI fornitori specializzati di riparazione di unità Haas hanno attrezzature di prova configurate per questa unità specifica e possono verificare l'unità riparata in condizioni di carico realistiche prima del ritorno.

Quando l'azionamento non funziona, registrare tutti i codici di allarme visualizzati sul comando Haas, le condizioni al momento del guasto (carico durante il taglio, a vuoto, all'accensione),e lo stato di eventuali LED indicatori sulla superficie dell'azionamento prima di rimuoverliQuesta informazione consente al centro di riparazione di riprodurre il difetto e confermare che è stato eliminato dopo la riparazione.

Domande frequenti

D1: Cosa alimenta effettivamente il 29-10081 vector drive in una macchina Haas?

L'azionamento converte la tensione della rete elettrica di 230V AC in 325V DC bus. Questo bus DC alimenta direttamente i moduli di servoamplificatore che guidano tutti i motori dell'asse (X, Y, Z e assi aggiuntivi) e il motore a mandrino.Tutti i movimenti della macchina posizionamento dell'asse e rotazione dello spinello dipendono dal funzionamento di questo azionamento e dalla produzione della corretta tensione del bus CC.

D2: La macchina Haas mostra un guasto del motore vettoriale e non si muove.

I guasti dell'azionamento vettoriale possono anche essere causati da un motore difettoso, da un cavo del motore danneggiato che causa un cortocircuito, da un servoamplificatore difettoso che carica il bus CC o da un problema con l'alimentazione di ingresso AC.Prima di rimuovere la chiavetta, verificare la tensione di ingresso CA ai terminali di trasmissione e ispezionare visivamente tutti i cavi di alimentazione del motore per verificare eventuali danni.il motore o l'amplificatore di quell'asse è la causa più probabile.

D3: Il 29-10081 può essere riparato o deve essere sostituito?

Le riparazioni sono l'approccio standard per questa unità interrotta.guasti del raddrizzatoreUn'unità riparata da un centro di riparazione qualificato con test di carico funzionale è un'alternativa affidabile all'acquisto di un sostituto.

D4: Qual è la differenza tra la base 29-10081 e la versione Rev B?

La designazione Rev B indica una revisione hardware fatta da Haas durante la produzione del 29-10081.La revisione comporta in genere aggiornamenti delle specifiche dei componenti o miglioramenti dei circuiti mantenendo le stesse caratteristiche elettriche e l'interfaccia fisica. entrambe le versioni servono alla stessa installazione della macchina.

D5: Il 29-10081 è stato interrotto.

Attraverso il mercato di riparazione Haas CNC, specialisti Haas di riparazione, rivenditori di eccedenze testati e servizi di scambio che conservano 29-10081 scorte di macchine dismesse.Un'unità di scambio riparata è il percorso di approvvigionamento più comune per questo drive interrotto- Confirmare la corrispondenza del numero di parte e del livello di revisione prima di accettare una sostituzione.
