Siemens PLC Controllore Logico Programmabile Relè 6ES7216-2AD00-0XB0

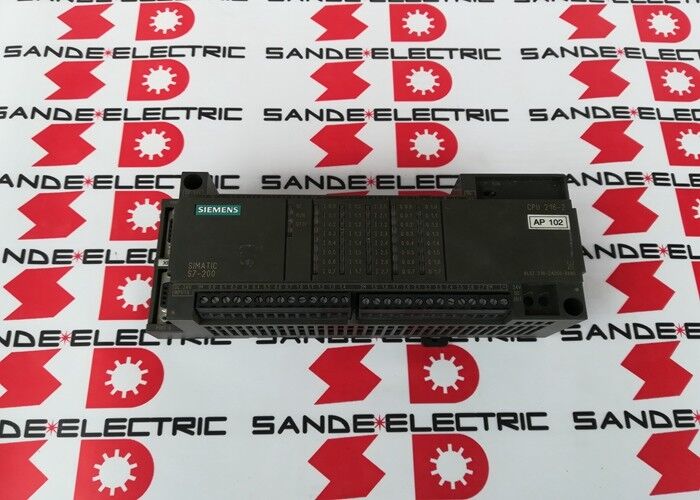

Siemens 6ES7216-2AD00-0XB0 | SIMATIC S7-200 CPU 216 — Alimentazione DC, 4K Programma / 2.5K Dati, 24 DI DC + 16 DO DC, 2 Porte PPI/Freeport, PLC Compatto

Panoramica

Il Siemens 6ES7216-2AD00-0XB0 è l'unità compatta CPU 216 per il SIMATIC S7-200 — la CPU standard più grande della famiglia S7-200 originale, che combina tutto ciò di cui un PLC completo ha bisogno in un unico modulo montato su guida DIN: il processore, l'alimentazione a 24V DC, 24 ingressi digitali, 16 uscite a transistor e due porte di comunicazione seriale.

Ciò che distingueva l'S7-200 CPU 216 nella sua epoca era questa densità di I/O — 40 punti I/O integrati, tutto in un'unica unità — che eliminava la necessità di moduli di espansione in una frazione sostanziale delle applicazioni di controllo macchine, riducendo sia i costi hardware che lo spazio nel pannello.

La piattaforma S7-200 ha occupato il segmento dei PLC compatti nel portafoglio di automazione di Siemens dalla metà degli anni '90 fino agli anni 2000, colmando il divario tra i moduli logici LOGO! più semplici e il sistema modulare S7-300 più capace.

La CPU 216 era il fiore all'occhiello della gamma S7-200 originale, e la variante -2AD00-0XB0 specifica la versione DC-in / DC-out — ingresso di alimentazione DC e uscite DC a transistor anziché la variante con uscita a relè.

Questa distinzione è significativamente importante per i progettisti di macchine: le uscite a transistor commutano in microsecondi (consentendo uscite a impulsi ad alta frequenza per applicazioni con motori passo-passo e posizionamento), hanno una durata di commutazione essenzialmente illimitata e possono fornire o assorbire carichi da 24V DC direttamente senza la limitazione della durata dei contatti e i vincoli di velocità di commutazione delle uscite a relè.

I 4K word di memoria programma erano sostanziali per l'epoca e rimangono adeguati per molti compiti di controllo macchine semplici.

Un tipico programma ladder S7-200 per una macchina con 20 condizioni di ingresso, 10 sequenze timer/contatore e 12 azioni di uscita occupa 500–1500 word — ben all'interno del limite di 4K.

Programmi più complessi con manipolazione estesa dei dati, loop PID e routine di comunicazione possono avvicinarsi al limite di 4K in applicazioni impegnative, il che era parte della motivazione di Siemens per rilasciare le varianti più grandi CPU 222/224/226 nella generazione successiva.

Specifiche Chiave

Due Porte RS485 — Capacità PPI e Freeport

Le due porte di comunicazione RS485 della CPU 216 forniscono la connettività del sistema a strumenti di programmazione, pannelli HMI, sistemi di supervisione e altri dispositivi seriali:

PPI (Point-to-Point Interface): Protocollo seriale nativo S7-200 di Siemens — una rete multi-drop compatibile token-ring in cui la CPU 216 partecipa come slave, master o entrambi.

PPI è utilizzato per la programmazione (STEP 7-Micro/WIN si connette tramite PPI), per collegare il display testuale TD 200 o i pannelli operatore OP e per la condivisione dati PLC-PLC in reti multi-CPU. La rete massima di PPI supporta fino a 32 nodi su un singolo segmento.

Modalità Freeport: Quando configurata per Freeport, la porta funziona come un'interfaccia seriale RS485 standard sotto il controllo completo del programma ladder dell'utente.

Il programma invia e riceve byte sulla porta seriale utilizzando le istruzioni XMT (trasmetti) e RCV (ricevi), implementando qualsiasi protocollo richiesto dal dispositivo collegato — messaggi ASCII a uno scanner di codici a barre, Modbus RTU a un misuratore di energia, comunicazione RS485 a una stampante o bilancia, o qualsiasi altro protocollo seriale utilizzato dal dispositivo collegato.

La modalità Freeport è il meccanismo dell'S7-200 per integrare dispositivi seriali di terze parti senza richiedere moduli di comunicazione aggiuntivi.

Avere due porte significa che la CPU 216 può mantenere contemporaneamente una connessione PPI per la programmazione e l'HMI (sulla porta 0) mentre esegue una connessione Freeport a un dispositivo sul campo (sulla porta 1) — o eseguire due connessioni Freeport indipendenti a due dispositivi diversi.

24 DI e 16 DO — Copertura della Configurazione I/O

I 24 ingressi digitali e 16 uscite digitali integrati — 40 punti I/O in totale — coprono una gamma di configurazioni macchina che comprende una grande frazione delle applicazioni pratiche di macchine compatte:

I 24 ingressi ospitano: tutti gli finecorsa, sensori di prossimità su nastri trasportatori e meccanismi, contatti di monitoraggio relè di sicurezza, pulsanti operatore, selettori di modalità, interblocchi porte e protezioni, sensori di presenza prodotto e monitoraggio ingressi guasto da apparecchiature esterne.

Le 16 uscite comandano: contattori motore, elettrovalvole (pneumatiche e idrauliche), spie luminose, dispositivi di allarme, bobine relè (per conversione di tensione a carichi maggiori), direzione e abilitazione motore passo-passo e segnali di avvio/arresto mandrino.

Per le macchine che necessitano di più I/O, il sistema di moduli di espansione S7-200 (serie EM) si collega al lato destro della CPU 216 sul bus di espansione, aggiungendo 8, 16 o 32 punti I/O digitali o analogici aggiuntivi per modulo.

L'I/O massimo espandibile della CPU 216 dipende dai limiti totali del sistema — capacità alimentazione, numero moduli di espansione e configurazione I/O della CPU — ma supera significativamente i 40 punti integrati.

Le uscite a transistor con una corrente nominale di 0.5A per canale forniscono capacità di pilotaggio diretto per contattori standard a bobina da 24V DC (tipicamente 0.05A–0.2A), bobine elettrovalvole (0.1A–0.3A a 24V) e spie luminose (LED 0.02A–0.1A).

Per carichi superiori a 0.5A o che richiedono tensione AC, relè intermedi fungono da convertitori di corrente e tensione tra le uscite a transistor della CPU 216 e i dispositivi sul campo.

Programmazione con STEP 7-Micro/WIN

L'S7-200 è programmato utilizzando STEP 7-Micro/WIN — un ambiente di ingegneria basato su Windows che fornisce un'interfaccia completa di programmazione ladder, monitoraggio online e accesso diagnostico per tutte le varianti S7-200.

Micro/WIN comunica con la CPU 216 tramite la porta RS485 tramite un cavo PC/PPI o un adattatore USB-PPI, che converte tra la porta USB del PC e il protocollo RS485 PPI.

All'interno di Micro/WIN, il programmatore costruisce la logica ladder, inserisce i parametri di timer e contatore, definisce gli indirizzi simbolici per i punti I/O e scarica il programma completato nella CPU.

La modalità di monitoraggio online consente al programmatore di osservare lo stato in tempo reale di tutti gli ingressi, uscite, relè interni, timer e contatori mentre il programma è in esecuzione — essenziale per la messa in servizio e la risoluzione dei problemi.

Il set di istruzioni S7-200 copre le funzioni standard della logica ladder (logica a bit, timer, contatori, confronto, matematica) più le funzioni specifiche dell'applicazione che lo rendono veramente utile per il controllo macchine: contatori ad alta velocità per feedback encoder e conteggio impulsi, routine di interrupt per eventi critici nel tempo, loop PID per il controllo di processo analogico e le istruzioni di comunicazione seriale XMT/RCV.

FAQ

D1: La CPU 216 ha 4K word di memoria programma. Può essere espansa?

I 4K word di memoria programma nella CPU 216 sono fissi — non possono essere espansi con schede di memoria esterne. Questa era una caratteristica della generazione S7-200 originale; le varianti CPU successive (CPU 221/222/224/226) offrivano memoria integrata maggiore.

Se un programma supera i 4K word, le uniche opzioni sono ottimizzare il programma per ridurne le dimensioni o passare a una variante CPU con memoria maggiore.

Il -2AD00-0XB0 è una generazione precedente; il -2AD23-0XB0 (CPU 226) della stessa famiglia offre 24K byte (12K word) di memoria programma.

D2: Le uscite a transistor possono pilotare direttamente bobine di relè da 24V DC?

Sì. Le bobine di relè standard da 24V DC consumano 50–200mA, ben entro la capacità nominale di 0.5A per canale delle uscite a transistor della CPU 216.

Le uscite possono fornire (tipo PNP) o assorbire (tipo NPN) corrente — la configurazione specifica dipende dal cablaggio della variante.

Per la protezione del carico, è buona norma collegare un diodo di ricircolo attraverso carichi induttivi (bobine relè, bobine elettrovalvole) per sopprimere il picco di tensione generato quando l'uscita si spegne.

Molti moduli relè e manifold elettrovalvole includono questo diodo internamente; per carichi a bobina nuda, dovrebbero essere aggiunti diodi esterni.

D3: Il 6ES7216-2AD00-0XB0 è compatibile con STEP 7 (l'ambiente di programmazione S7-300/400), o solo con Micro/WIN?

La CPU S7-200 216 è programmata esclusivamente con STEP 7-Micro/WIN — non è compatibile con STEP 7 Classic, TIA Portal o altri ambienti di programmazione Siemens per le piattaforme S7-300, S7-400 o S7-1200/1500.

L'S7-200 utilizza un set di istruzioni, un'organizzazione della memoria e un protocollo di comunicazione completamente diversi dalle piattaforme S7 più grandi.

Il passaggio da S7-200 a una piattaforma attuale (S7-1200 o S7-200 SMART) richiede la riscrittura del programma nell'ambiente di ingegneria della nuova piattaforma.

D4: Quale capacità di contatore ad alta velocità integrata ha la CPU 216?

La CPU S7-200 216 include ingressi contatore ad alta velocità che possono contare segnali a impulsi più velocemente del normale ciclo di scansione del PLC — consentendo applicazioni come il feedback di posizione dell'encoder e il conteggio di produzione da sensori induttivi di prossimità.

Gli ingressi specifici (X0 e ingressi adiacenti) supportano velocità di conteggio fino a 2kHz per il conteggio incrementale, 1kHz per il conteggio in quadratura di fase A/B (per encoder rotativi).

Questi contatori operano in hardware, indipendentemente dalla scansione del PLC, e il conteggio accumulato è leggibile dal programma ladder tramite registri speciali (HC0, HC1, ecc.).

D5: Il suffisso -0XB0 è stato seguito da versioni aggiornate. Il programma del 6ES7216-2AD00-0XB0 è compatibile con le varianti S7-200 successive?

I programmi scritti per la CPU 216 (6ES7216-2AD00-0XB0) sono sostanzialmente compatibili con le CPU S7-200 successive (CPU 221/222/224/226) a livello di istruzione — le stesse istruzioni ladder funzionano su tutte le varianti S7-200.

Tuttavia, differenze nell'organizzazione della memoria (diversi intervalli di indirizzi per I/O di espansione), diversi numeri di punti I/O integrati e diverse assegnazioni di bit di memoria speciali significano che i programmi potrebbero richiedere aggiustamenti di indirizzo durante la migrazione a una variante CPU diversa.

STEP 7-Micro/WIN fornisce strumenti per controllare e adattare i programmi durante la migrazione. Il trasferimento diretto del programma senza modifiche generalmente non è possibile tra tipi di CPU sostanzialmente diversi.
