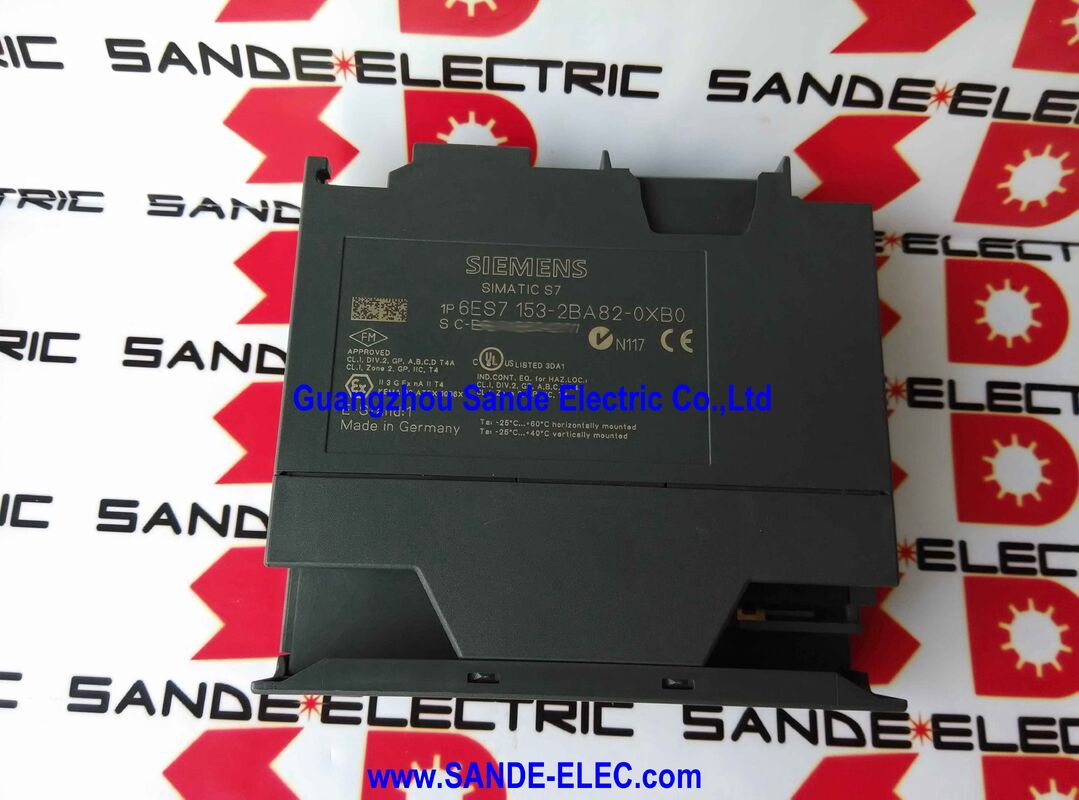

Simatic PLC Programmabile Controller Logico DP Interfaccia 6ES7153-2BA82-0XB0

Siemens 6ES7153-2BA82-0XB0 | Modulo d'interfaccia SIMATIC ET 200M IM 153-2 HF — Profibus DP / 12 moduli / Ridondanza / Timestamp / 24 VCC

Il modulo di interfaccia definisce la stazione

All'interno di una stazione di periferia decentrata ET 200M il modulo d'interfaccia non è un punto di collegamento passivo, bensì l'identità della stazione nella rete Profibus DP e il gestore attivo di tutto ciò che sta dietro ad essa. Il 6ES7153-2BA82-0XB0 gestisce la scansione di un massimo di 12 moduli di segnale, funzioni e comunicazione S7-300, traduce i loro dati I/O negli spazi di indirizzi di ingresso e uscita a 244 byte che il master Profibus DP legge e scrive e gestisce tutti i report diagnostici per la stazione.

La designazione "HF" è importante per applicazioni che vanno oltre l'I/O remoto di base. HF identifica un modulo di interfaccia High Feature, che va oltre il semplice trasferimento dei dati fino al funzionamento di ridondanza, alla registrazione temporale per la registrazione di sequenze di eventi e alla capacità di ospitare moduli ad alta densità con 64 canali e 32 segnali per slot. Un IM 153-2 standard senza qualifica HF non offre queste funzionalità.

Specifiche chiave

Ridondanza e timestamp: funzionalità non opzionali

Ridondanzanel contesto dell'ET 200M significa che l'IM 153-2 HF può funzionare in configurazione accoppiata: due moduli d'interfaccia servono lo stesso telaio tramite due collegamenti Profibus DP indipendenti, uno con il master DP attivo e l'altro con quello di riserva. In caso di failover del controllore attivo il collegamento DP del controllore standby con la stazione ET 200M è già attivo. L'I/O sul campo continua senza interruzioni.

Timestampregistra l'istante di eventi discreti di cambio di segnale a livello di stazione ET 200M con una risoluzione adeguata per la registrazione della sequenza degli eventi di processo. Viene utilizzato nell'analisi post-incidente per gli impianti di processo, dove la sequenza degli eventi prima di un viaggio deve essere ricostruita accuratamente. Un modulo di interfaccia standard privo di funzionalità di timestamp non può fornire questi dati; l'IM 153-2 HF può.

Considerazioni sulla sostituzione

In caso di sostituzione di un modulo d'interfaccia guasto in una stazione ET 200M esistente, mantenendo la denominazione dell'IM 153-2 HF si mantengono il profilo di comunicazione originale della stazione, l'occupazione degli slot dei moduli e la configurazione di ridondanza nella configurazione hardware del master DP. La sostituzione di un IM con specifiche inferiori, ovvero senza ridondanza o timestamp, elimina le funzionalità da cui possono dipendere la configurazione hardware di STEP 7 e il programma PLC, richiedendo potenzialmente modifiche del programma e rimessa in servizio.

Domande frequenti

D1: Cosa fa esattamente l'IM 153-2 HF in una stazione ET 200M?

Collega la stazione ET 200M come slave DP alla rete Profibus DP, gestisce la scansione interna del backplane di un massimo di 12 unità S7-300 e ne trasmette i dati I/O in entrambe le direzioni. Gestisce inoltre la diagnostica a livello di stazione, la commutazione della ridondanza e i dati degli eventi con timestamp. Senza il modulo di interfaccia la stazione non è presente in rete e non ha la possibilità di trasferire i dati I/O al master DP.

Q2: Perché la designazione HF è importante?

L'IM 153-2 HF comprende funzionalità di ridondanza, timestamp per il funzionamento in sincronismo di clock e supporto per moduli ad alta densità. Le varianti base dell'IM 153-2 offrono funzionalità di collegamento più semplici. La designazione HF non è intercambiabile con le varianti standard nelle stazioni in cui la ridondanza e la marcatura temporale fanno parte della progettazione del sistema.

Q3: Cosa contribuiscono nella pratica la ridondanza e il timestamp?

La ridondanza garantisce la disponibilità continua della stazione durante il failover del controllore in S7-400H o altre configurazioni di sistema ridondanti: la periferia di campo dell'ET 200M rimane online durante la transizione. La marcatura temporale fornisce una marcatura degli eventi inferiore al millisecondo a livello di I/O, essenziale per la registrazione della sequenza di eventi negli impianti di processo in cui l'analisi del viaggio richiede l'esatto ordine di modifica del segnale.

D4: Quali funzionalità di comunicazione offre il modulo oltre al comportamento di base dello slave DP?

Il modulo supporta le funzionalità Profibus DP, inclusi i comandi SYNC e FREEZE per l'aggiornamento sincronizzato delle uscite e il congelamento degli ingressi, oltre allo scambio diretto dei dati (comunicazione incrociata) tra gli slave DP senza instradamento attraverso il master. Queste caratteristiche sono definite nella specifica Profibus DP e consentono un coordinamento più stretto tra le stazioni distribuite nei sistemi progettati con STEP 7.

Q5: Cosa è necessario verificare prima di ordinare questa parte in sostituzione?

Confermare: (1) il codice articolo del modulo installato è 6ES7153-2BA82-0XB0 o un IM 153-2 HF equivalente; (2) la stazione è ET 200M; (3) il sistema utilizza Profibus DP con ridondanza e timestamp attivi nella configurazione hardware STEP 7; (4) la stazione può contenere fino a 12 moduli S7-300; (5) l'alimentazione è 24 V CC. Questi punti confermano che il modulo sostitutivo corrisponde al design della stazione originale.
