Siemens 6SL3130-6TE23-6AA3

Potenza del bus a corrente continua per sistemi di trazione S120 a più assi

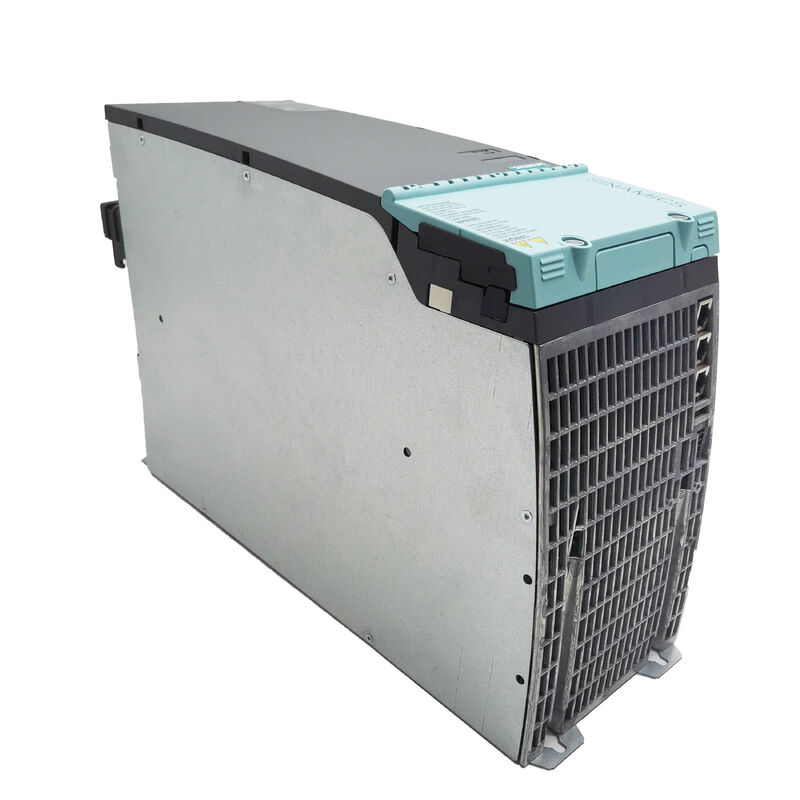

The 6SL3130-6TE23-6AA3 is the 36 kW Smart Line Module from Siemens' SINAMICS S120 booksize drive system — the infeed module that converts three-phase 380–480V AC mains into a 600V DC bus for all connected S120 Motor Modules in the drive groupUn modulo di linea intelligente supporta l'intera pila di azionamento multiasse; ogni modulo del motore nel gabinetto trae la sua potenza CC da questo bus comune.

I moduli Smart Line utilizzano un'architettura non regolamentata: un ponte di diodo per la conversione AC-DC in entrata, con feedback rigenerativo commutato via IGBT.Questo è diverso dal modulo Active Line (ALM) che utilizza un raddrizzatore IGBT completamente controllatoIl modulo Smart Line offre una capacità di feedback rigenerativo continuo del 100% ∙ l'energia di frenata dei motori in decelerazione ritorna alla rete di alimentazione AC anziché essere dissipata come calore.Sulla variante da 36 kW, questa capacità di rigenerazione può essere disattivata mediante parametrizzazione quando l'applicazione non lo richiede.

Specificità principali

Integrazione dei sistemi DRIVE-CLiQ e S120

Le navi 6SL3130-6TE23-6AA3 con il cavo DRIVE-CLiQ includevano il cavo intermodulo standard che collega i componenti adiacenti S120 di dimensioni di libro nella pila di azionamento.DRIVE-CLiQ è l'interfaccia digitale di Siemens che combina l'identificazione elettronicaL'unità di controllo legge automaticamente la targa elettronica di ciascun modulo collegato al momento dell'avvio,Identificazione dell'hardware senza inserimento manuale.

Il modulo Smart Line si connette ai sistemi TN/TT a terra standard e ai sistemi IT non a terra.l'azionamento richiede un'adeguata apertura del flusso d'aria al di sopra e al di sotto del modulo nell'installazione dell'armadioA differenza delle varianti di raffreddamento esterne (che passano un dissipatore di calore attraverso il pannello posteriore dell'armadio), questa versione di raffreddamento interno gestisce tutta la dissipazione termica all'interno dello spazio aereo dell'armadio.

Modulo di linea intelligente contro quello attivo

Per le applicazioni in cui la tensione costante del bus CC e la bassa distorsione armonica sono prioritarie, il modulo Active Line è la scelta appropriata.Per la maggior parte delle applicazioni standard di automazione multiasse in cui il costo e il recupero dell'energia sono i principali fattori, il modulo Smart Line fornisce le prestazioni corrette a costi di sistema inferiori.

Domande frequenti

D1: Qual è la differenza tra il modulo di linea intelligente e il modulo di linea attiva nel sistema S120?

Il modulo Smart Line utilizza un ponte di diodo passivo per la conversione da CA a CC con uscita CC non regolata e rigenerazione a commutazione di linea basata su IGBT.Il modulo di linea attiva utilizza un convertitore IGBT completamente controllato per l'uscita DC regolataIl modulo Smart Line è più economico;il modulo Active Line è adatto alle applicazioni che richiedono una precisa regolazione del bus CC o requisiti rigorosi di qualità dell'alimentazione.

D2: Il 6SL3130-6TE23-6AA3 include il cavo DRIVE-CLiQ?

Sì, il cavo intermodulo DRIVE-CLiQ è incluso con il 6SL3130-6TE23-6AA3 per il collegamento al modulo S120 adiacente nella stack booksize.I cavi per i componenti non adiacenti o per l'unità di controllo devono essere ordinati separatamente..

D3: Quanti moduli motore possono essere collegati a un 6SL3130-6TE23-6AA3?

Il numero è limitato dalla capacità di potenza continua di 36 kW e dalla potenza di uscita in CC di 60 A. Sommare la domanda di potenza continua in CC di tutti i moduli motore collegati allo stesso bus in CC.Il totale non deve superare i 36 kW sostenutiI picchi di carico rigenerativo sono gestiti separatamente dalla capacità di feedback del modulo.

D4: Il feedback rigenerativo può essere disattivato su questo modulo?

Sul modulo Smart Line da 36 kW, il feedback rigenerativo è attivo per impostazione predefinita e può essere disattivato mediante parametrizzazione tramite STARTER o TIA Portal.Disattivarlo solo quando l'applicazione lo richiede specificamente .

Q5: Quali requisiti di installazione del gabinetto si applicano alla variante di raffreddamento interno?

Disponibilità minima di 100 mm sopra e sotto il modulo per il flusso d'aria. Il modulo deve essere montato verticalmente. La temperatura ambientale dell'armadio deve essere mantenuta entro 0°40°C per la massima potenza nominale. Oltre 40°C,si applica il de-rating secondo il manuale di installazione dell'hardware SINAMICS S120- Il ventilatore interno è un oggetto di usura - ispezionare e sostituire secondo il programma di manutenzione.
