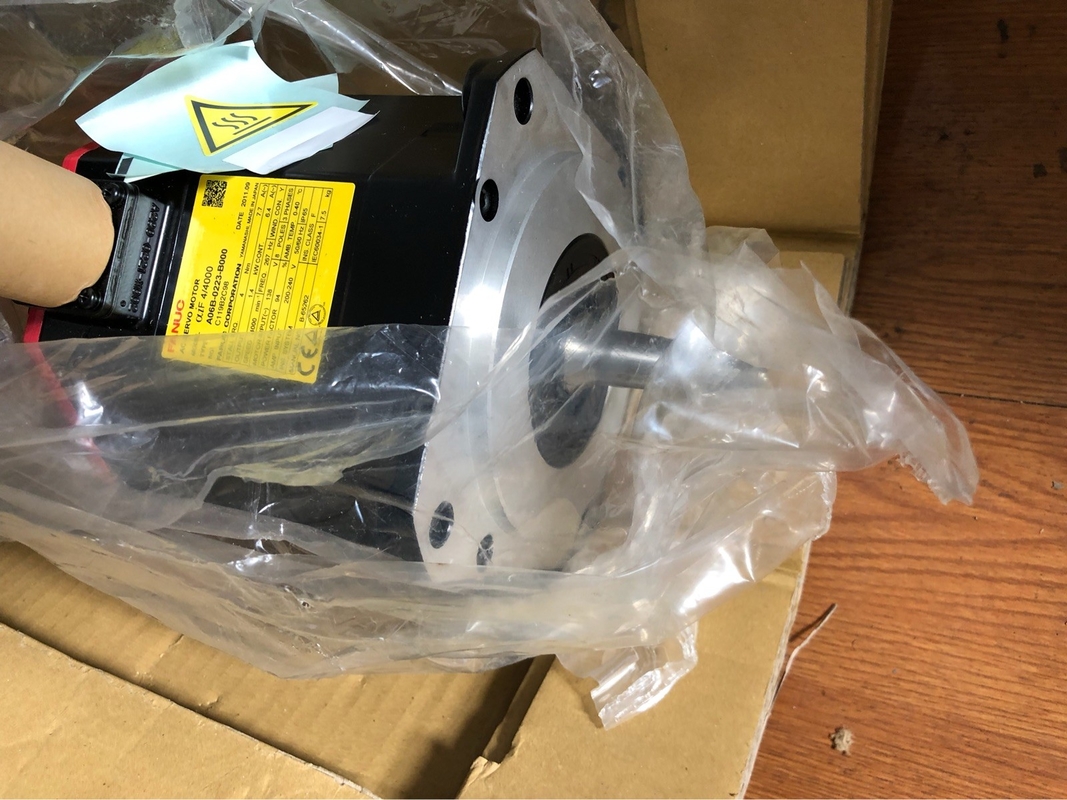

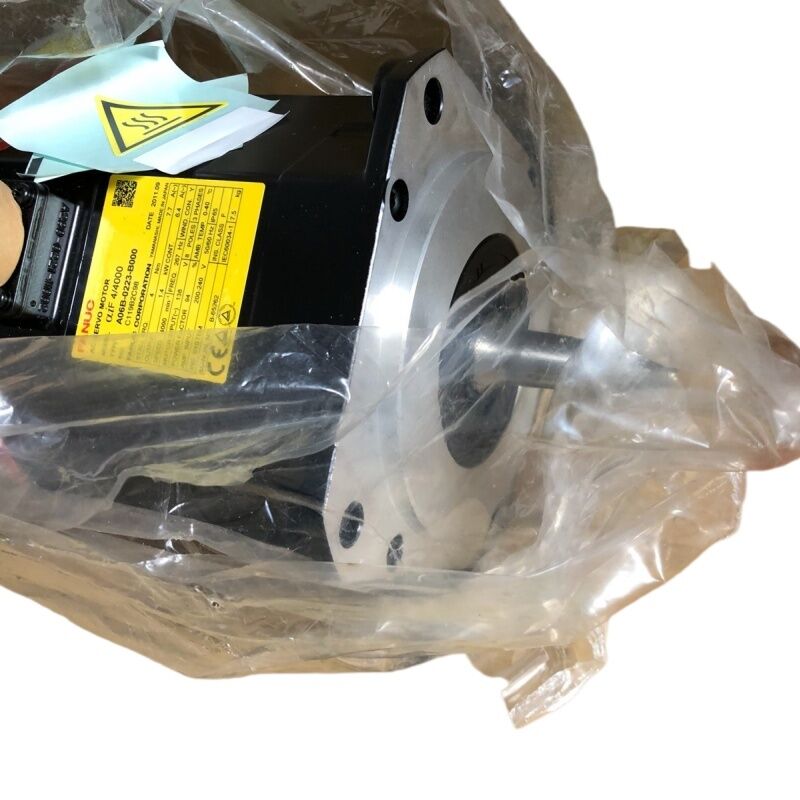

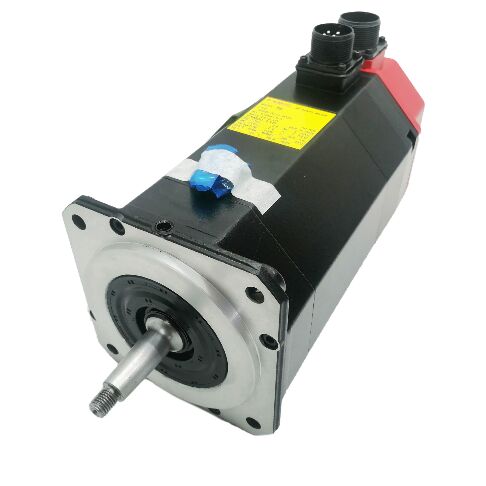

Fanuc A06B-0345-B231 Servomotore CA Nuovo in scatola

FANUC A06B-0345-B231

S-Series 5RF

L'A06B-0345-B231 è un servomotore a corrente alternata della serie S FANUC, modello 5RF, della generazione originale di servomotori a corrente alternata di FANUC.La serie S precede la generazione Alpha e rappresenta la tecnologia motore che ha alimentato la prima generazione di utensili CNC servo-controllati FANUC AC.

Con una coppia di 6 Nm e 3.000 rpm, il 5RF si trova nella gamma media della famiglia di motori della serie S. Its 117V / 3-phase / 8-pole electrical specification reflects the drive system architecture of the era — the operating voltage and frequency are generated by the period-correct S-series servo amplifier, non estratti direttamente dalla rete elettrica.

Il sistema di doppio feedback 2000P ABS codificatore combinato con un resolver è la caratteristica tecnica che definisce questa variante.uscita di posizione angolare basata su seno/cosino che non dipende dal conteggio degli impulsiIl codificatore assoluto 2000P fornisce il registro di posizione digitale che il CNC utilizza per il controllo delle coordinate.il resolver fornisce il riferimento angolare fine per i circuiti di controllo della corrente e della velocità del servo, mentre il codificatore 2000P fornisce il conteggio delle posizioni dell'asse che il CNC mantiene e visualizza.

Specificità principali

Fuoco con freno

L'albero conico attira il mozzo di accoppiamento assialmente sull'albero del motore con un bullone di trazione, fornendo un giunto meccanico a scivolamento zero.Per un motore della classe 5RF che guida assi CNC primari sotto carichi di taglio sostenuti, l'impegno conico positivo mantiene l'integrità dell'accoppiamento per tutta la durata di funzionamento della macchina senza il rischio di fretta che possono svilupparsi le interfacce dell'albero a chiave in caso di forti inversioni cicliche.

Per gli assi verticali e per i meccanismi a carico di gravità delle macchine utensili, questo motore serviva per il mantenimento dell'albero.il freno a molla è il meccanismo di tenuta a prova di guasto che impedisce il movimento del carico al servo-offE-stop e perdita di potenza.

Situazione delle parti del patrimonio

La serie S era la generazione di servo CA di FANUC dai primi anni '80.Un impianto che gestisce motori della serie S gestisce le risorse alla fine della loro vita utile originariamente previstaLe scorte di ricambio provengono dal recupero delle macchine dismesse e dal risparmio gestito.avere a portata di mano un'unità di ricambio testata è un passo significativo per la gestione del rischio.

Domande frequenti

D1: Qual è lo scopo del resolver su questo motore accanto all'encoder 2000P?

Il risolutore fornisce un'uscita continua di posizione angolare analogica con un segnale seno/cosino che non dipende dal conteggio degli impulsi o dal backup della batteria.Supporta la velocità del servo amplificatore e i circuiti di controllo della corrente con feedback continuo ad alta risoluzioneIl codificatore assoluto 2000P fornisce il registro digitale della posizione del CNC.il resolver copre il circuito di controllo in tempo reale ad alta velocità mentre l'encoder mantiene la posizione delle coordinate della macchina.

D2: Quali servoamplificatori sono compatibili con l'A06B-0345-B231?

Il motore della serie S richiede l'amplificatore servo della serie S compatibile con il periodo, non gli azionamenti della serie Alpha, Alpha i o Beta.i parametri di tensione del motore del sistema di propulsione della serie S sono specifici della generazione del motore della serie S- Verificare la compatibilità dell'amplificatore installato con il tipo di motore 5RF prima di ordinare un motore di ricambio.

D3: Come si rimuove correttamente il mozzo dell'albero conico su un motore della serie S?

Utilizzare un estrattore di bullone che coinvolge il buco a punta alla fine dell'albero applicare una forza assiale controllata per rompere l'impegno conico.I carichi di impatto vengono trasmessi attraverso l'albero all'assemblaggio del resolver e dell'encoder e ai cuscinetti del motoreSe la conica è stretta, applicare un fluido penetrante all'articolazione e utilizzare una forza di estrazione costante.

D4: La macchina produce il posizionamento corretto del mandrino, ma gli allarmi correlati al risolutore appaiono sotto carico.

Controllare il routing del cavo e le condizioni del connettore Verificare lo schermo del cavo è a terra solo all'estremità dell'amplificatoreSe la qualità del segnale è confermata buona all'estremità del motore ma degradata all'amplificatore, il cavo è il sospettato.

D5: L'A06B-0345-B231 viene ancora acquistato nel mercato degli accessori?

Sì, attraverso i rivenditori specializzati di motori FANUC e il recupero da macchine dismesse.funzionamento del freno alla tensione corretta, qualità del segnale di risoluzione in rotazione, condizione dell'albero conico e resistenza dell'isolamento dell'avvolgimento.Si raccomanda vivamente una prova di banco con l'amplificatore corretto della serie S prima di impegnarsi per l'installazione di produzione..
