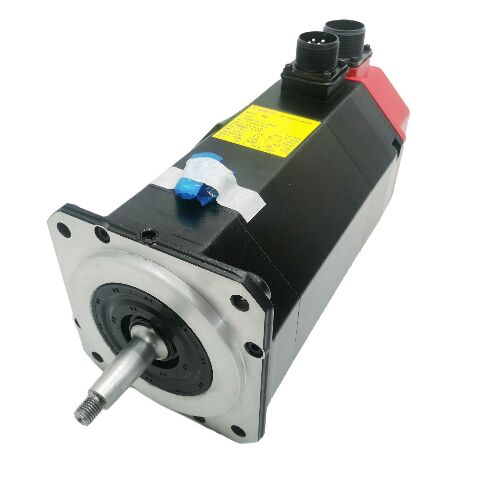

Fanuc Servo Motor A06B-0314-B004 Buone condizioni di lavoro A06B0314B004

FANUC A06B-0314-B004 | Servomotore CA modello 5S serie S - 2.000 giri/min/albero conico/encoder 2000P/fuori produzione

La serie S originale di FANUC: la generazione prima dell'Alpha

A06B-0314-B004 è un servomotore CA FANUC serie S, modello 5S, della generazione che ha preceduto la serie Alpha. La serie S di FANUC è stata la prima generazione di servomotori CA progettati per gli assi di macchine utensili CNC, in sostituzione dei precedenti servomotori CC in applicazioni CNC ad alte prestazioni. Molte installazioni della serie S rimangono in servizio di produzione decenni dopo la produzione originale.

Alla velocità massima di 2000 giri al minuto e con valori elettrici della classe 5S, questo motore azionava gli assi di avanzamento primari su torni CNC, centri di lavoro e rettificatrici dove il controllo e la progettazione meccanica richiedevano specificamente l'architettura della serie S. Quando una macchina è stata costruita attorno al motore 5S, l'intero design dell'asse (servoamplificatore, impostazioni dei parametri del servo, accoppiamento meccanico) è stato adattato alle caratteristiche specifiche di questo motore. La sostituzione simile preserva la configurazione originale dell'asse.

Specifiche chiave

Albero conico ed encoder incrementale 2000P

L'albero conico trasmette la coppia attraverso un'interfaccia metallo-metallo bloccata con bullone. L'interblocco meccanico è positivo e antiscivolo. Per rimuovere il mozzo di accoppiamento, utilizzare un estrattore con bullone: ​​avvitare l'estrattore nel foro filettato all'estremità dell'albero e applicare una forza assiale controllata. Non colpire mai l'albero. I carichi d'impatto viaggiano direttamente nell'encoder e nei cuscinetti del motore. Il fluido penetrante in corrispondenza del giunto conico più una forza di estrazione costante è l'approccio corretto per conicità strette.

L'encoder incrementale 2000P (A860-0315-T101) produce 2000 impulsi per giro per il feedback di velocità e posizione. È incrementale: è necessario un ciclo di ritorno al riferimento ad ogni accensione della macchina per ristabilire il dato di posizione dell'asse. Questo è un comportamento operativo standard per le macchine della serie S e non è un errore.

Approvvigionamento di motori Legacy serie S

La serie S è stata interrotta da FANUC molti anni fa. Lo stock sostitutivo proviene interamente dal mercato post-vendita: eccedenza da macchine dismesse e unità di tiro testate. Una macchina della serie S ancora in produzione funziona con asset che vanno oltre la durata di servizio originariamente prevista. Avere a portata di mano un motore 5S di ricambio testato è una misura di manutenzione pratica: la disponibilità post-vendita si riduce con l'invecchiamento della base installata.

Domande frequenti

Q1: Quali servoamplificatori sono compatibili con A06B-0314-B004?

Il motore della serie S richiede servoamplificatori della serie S compatibili con il periodo. Gli amplificatori delle serie Alpha, Beta e Alpha i non sono compatibili. Confermare il tipo di amplificatore installato dalla documentazione della macchina prima di specificare la sostituzione del motore.

Q2: Come viene rimosso correttamente il giunto dell'albero conico?

Utilizzare un estrattore per bulloni: avvitare l'estrattore nel foro filettato all'estremità dell'albero e applicare una forza assiale in costante aumento. Non martellare, colpire o fare leva sull'albero. L'impatto trasmette lo shock direttamente all'encoder e ai cuscinetti del motore e può causare danni apparentemente minori ma che riducono significativamente la durata. Se il cono è stretto, applicare del fluido penetrante sulla faccia del giunto e lasciarlo assorbire prima di applicare la forza di estrazione.

D3: La macchina richiede l'homing ad ogni accensione. Si tratta di un guasto dell'encoder?

No, il 2000P è un encoder incrementale. Il ritorno del riferimento ad ogni accensione è un comportamento standard. Se l'homing non viene completato o produce errori, controllare che il cavo dell'encoder non sia danneggiato, verificare la qualità del segnale dell'impulso Z sull'amplificatore con un oscilloscopio e ispezionare il corpo dell'encoder per eventuali infiltrazioni di refrigerante o danni meccanici.

D4: Un motore della serie Alpha può sostituire il motore della serie S 5S sulla stessa macchina?

Non senza modifiche significative. Il servoamplificatore della serie S utilizza un'interfaccia di comunicazione e feedback diversa rispetto alla serie Alpha. La sostituzione di un motore Alpha richiede la sostituzione del servoamplificatore, la modifica dell'hardware dell'interfaccia servo del CNC e la rimessa in servizio del set di parametri dell'asse. Per una macchina che continua a utilizzare i suoi amplificatori originali della serie S, un motore 5S identico è l'unica sostituzione diretta pratica.

Q5: Quali controlli devono essere eseguiti su un A06B-0314-B004 usato?

Verificare il bilanciamento della resistenza dell'avvolgimento trifase e la resistenza di isolamento verso terra con il cavo dell'encoder scollegato. Ispezionare la superficie dell'albero conico per individuare eventuali sfregamenti, rigature o segni di impatto derivanti da una precedente rimozione impropria. Ruotare l'albero a mano per garantire la scorrevolezza del cuscinetto. Controllare il connettore dell'encoder (A860-0315-T101) per eventuali contaminazioni del refrigerante o danni ai pin. Una prova al banco con l'amplificatore serie S corretto prima dell'installazione in produzione rappresenta la verifica definitiva.
