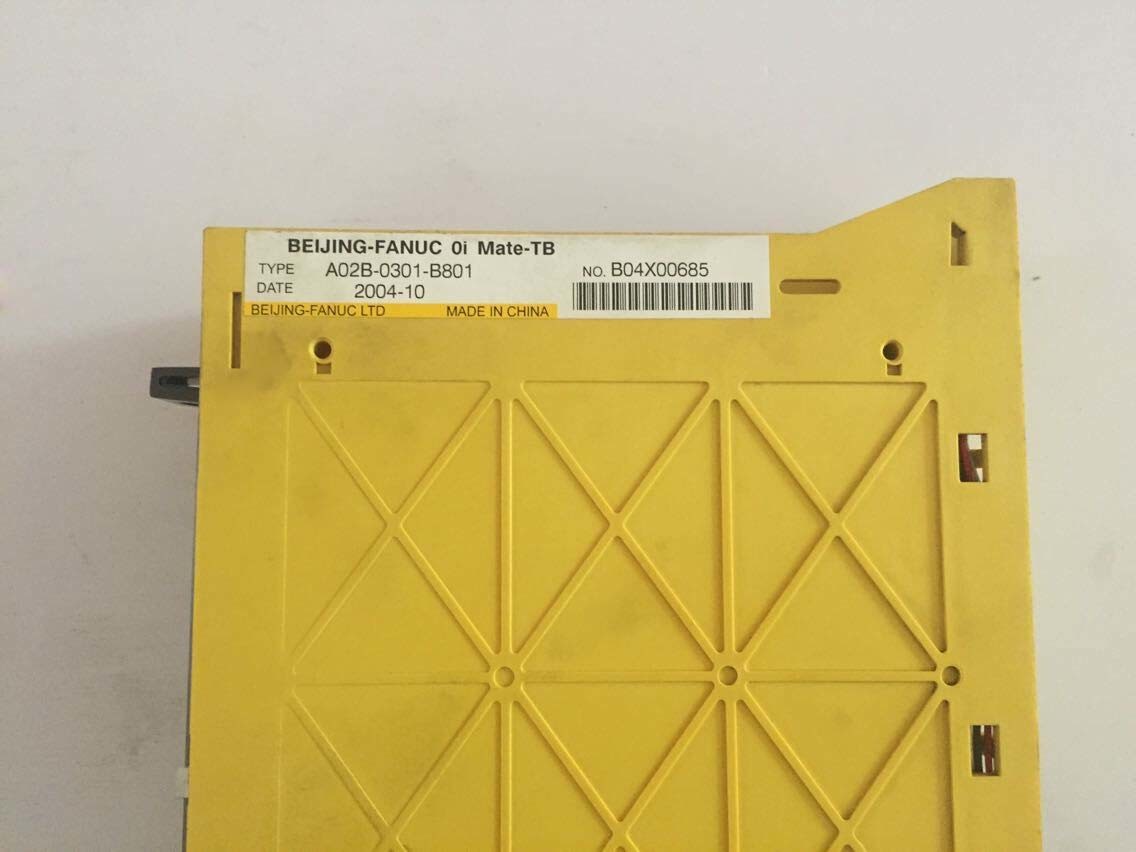

FANUC A02B-0301-B801 | Sistema di controllo CNC Serie 0i Mate-TB — Interfaccia Servo FSSB, Scheda CPU A16B-3200-0495, PMC, Schede Grafica/RAM/ROM Opzionali, Piattaforma Tornio

Codice Articolo: A02B-0301-B801 Produttore: FANUC Corporation (Giappone) Linea di Prodotti: FANUC Serie 0i — Generazione 0i-B Variante: 0i Mate-TB (piattaforma tornio/filettatura) Funzione: Unità di controllo completa del sistema CNC — l'assemblaggio hardware centrale contenente la scheda CPU principale, l'interfaccia servo FSSB, il PMC (Programmable Machine Controller) e la predisposizione per schede plug-in opzionali (grafica, RAM, ROM) come specificato dal costruttore della macchina utensile Scheda CPU Principale: A16B-3200-0495 — la scheda del processore che gestisce il controllo assi, il controllo mandrino, l'esecuzione del ladder PMC, l'archiviazione dei programmi e la memoria di sistema Interfaccia Servo: FSSB (FANUC Serial Servo Bus) — collegamento seriale ad alta velocità in fibra ottica agli amplificatori servo serie FANUC αi/βi Configurazione Macchina (0i Mate-TB): Macchine per tornitura — fino a 4 assi controllati in totale, contornatura simultanea a 2 assi (come configurazione standard Mate-TB) Stato: Legacy — serie 0i-B (discontinuata dalla produzione nuova; disponibile come unità riparate/ricondizionate/usate) Origine: Giappone Applicazioni: Sostituzione e manutenzione di parti di ricambio per torni, centri di tornitura e macchine per tornitura originariamente equipaggiati con controlli FANUC Serie 0i Mate-TB — comuni in marchi di macchine utensili tra cui Mazak, Doosan, Takisawa, Leadwell e vari produttori di torni asiatici ed europei dell'era degli anni 2000

Panoramica

Il FANUC A02B-0301-B801 è l'unità di sistema per il FANUC Serie 0i Mate-TB — la variante per tornitura (torni) della famiglia CNC compatta ad alte prestazioni di FANUC dei primi-metà anni 2000. Nell'architettura di controllo 0i, l'unità di sistema è il nucleo del controller: l'assemblaggio fisico che integra la scheda CPU principale, il circuito dell'interfaccia servo FSSB, il PMC (PLC integrato di FANUC per la gestione dei segnali della macchina) e l'infrastruttura di connessione per le schede funzionali opzionali. Tutto il resto nel quadro elettrico — il pannello operatore, gli amplificatori servo, l'amplificatore mandrino, le unità I/O — si collega a e da questa unità centrale.

La designazione "0i Mate" indica una versione semplificata della serie 0i completa, ottimizzata per un'integrazione conveniente in macchine più piccole pur mantenendo la compatibilità con l'ambiente software 0i completo. Il "-TB" identifica ulteriormente questa come la variante per macchine per tornitura, preconfigurata con il software di controllo assi e mandrino appropriato per applicazioni di tornio. In una tipica installazione di tornio 0i Mate-TB, l'unità di sistema controlla 2 assi servo (X e Z) più il mandrino, con l'asse C opzionale (indicizzazione mandrino) e l'asse Y disponibili come aggiornamenti di configurazione tramite parametri e opzioni software.

L'A02B-0301-B801 viene ora incontrato quasi esclusivamente come componente di manutenzione — il sistema di controllo per un tornio prodotto negli anni 2000 e ancora in servizio produttivo. Quando un'unità di sistema si guasta, o quando è necessario un aggiornamento da un'unità 0i-B più vecchia a una revisione successiva, l'A02B-0301-B801 è l'hardware di ricambio appropriato per le macchine che erano originariamente dotate di questa esatta generazione di controllo.

Specifiche Chiave

FSSB — FANUC Serial Servo Bus

L'FSSB (FANUC Serial Servo Bus) è il collegamento di comunicazione digitale ad alta velocità che collega l'unità di sistema CNC agli amplificatori servo FANUC (αi series SVM, βi series SVU) e all'amplificatore mandrino. Invece del tradizionale segnale di riferimento di velocità analogico ±10V e del cavo di feedback encoder separato, l'FSSB sostituisce tutto ciò con un singolo cavo in fibra ottica che opera a 4Mbps. Su questo singolo loop, il CNC invia comandi di posizione e riceve feedback di posizione per tutti gli assi collegati — nell'installazione 0i Mate-TB, tipicamente asse X, asse Z e mandrino — in un unico ciclo di comunicazione sincronizzato.

L'FSSB riduce significativamente la complessità del cablaggio nel quadro elettrico della macchina. Un tornio a tre assi che in precedenza richiedeva 9 cavi di segnale tra il CNC e gli amplificatori servo (riferimento di velocità ±10V e segnali di abilitazione/allarme per asse) richiede solo 2 cavi in fibra ottica con FSSB — uno dall'unità di sistema al primo amplificatore e un collegamento a margherita tra gli amplificatori successivi. Il mezzo in fibra ottica è inoltre intrinsecamente immune alle interferenze elettromagnetiche generate dalla commutazione PWM degli amplificatori servo — un vantaggio pratico nei quadri elettrici affollati dei torni CNC.

La Scheda CPU A16B-3200-0495

La scheda CPU principale A16B-3200-0495 è il cuore di elaborazione dell'unità di sistema A02B-0301-B801. Questa scheda contiene il processore principale del CNC, la DRAM di sistema per l'archiviazione di programmi e dati, la memoria SRAM con backup a batteria per la conservazione di parametri e programmi in caso di interruzione di corrente, il processore PMC e la sua memoria del programma ladder, il DSP di controllo assi servo e l'interfaccia di comunicazione FSSB. In altre parole, la stragrande maggioranza dell'intelligenza del sistema di controllo — interpolazione assi, controllo mandrino, esecuzione programmi, scansione ladder macchina — viene eseguita su questa singola scheda.

L'architettura modulare a schede consente la sostituzione mirata a livello di scheda in caso di guasto di sottosistemi specifici: se i dati SRAM sono corrotti, la batteria può essere sostituita senza disturbare il processore principale; se il DSP di controllo assi si guasta mentre altre funzioni rimangono intatte, la riparazione o la sostituzione a livello di scheda risolve il guasto senza sostituire l'unità di sistema completa.

PMC — Il PLC Integrato della Macchina

Il PMC (Programmable Machine Controller) di FANUC è funzionalmente un PLC integrato nel sistema CNC, che esegue il suo programma ladder in parallelo con le funzioni di controllo del movimento del CNC. Il PMC gestisce tutta la logica non di movimento della macchina: segnali di interblocco porta, controllo trasportatore trucioli, gestione pompa refrigerante, logica idraulica mandrino/contromandrino, comandi di posizionamento torretta utensile, monitoraggio relè di sicurezza, controllo lampade pannello operatore e commutazione modalità tra funzionamento manuale, MDI e automatico.

Nel 0i Mate-TB, il ladder PMC è memorizzato sulla scheda CPU principale ed è specifico per il design del costruttore della macchina utensile. Quando un'unità di sistema A02B-0301-B801 viene ottenuta come ricambio, potrebbe contenere il ladder PMC e i parametri CNC della macchina originale — o potrebbe essere stata cancellata. Prima di installare un'unità di sistema sostitutiva, è necessario caricare il backup dei parametri del costruttore della macchina utensile e il backup del ladder PMC. Senza questi, la macchina non può eseguire la sua logica specifica appropriata, indipendentemente dal funzionamento dell'hardware CNC.

Supporto Legacy — Manutenzione Macchine 0i-B

La serie FANUC 0i-B è stata prodotta fino circa a metà degli anni 2000, quando le serie 0i-C e successivamente 0i-D l'hanno sostituita come generazione attuale. Le macchine costruite con controlli 0i-B hanno ora tipicamente 15-25 anni, il che significa che le organizzazioni di manutenzione devono affrontare una generazione hardware che FANUC non produce più nuova. Schede di ricambio e unità di sistema per la 0i-B sono disponibili tramite tre canali: l'inventario di parti di ricambio di FANUC (in diminuzione), rivenditori specializzati di componenti CNC e ricondizionatori che mantengono scorte testate in surplus e servizi di riparazione che ripristinano schede guaste in condizioni di funzionamento.

L'unità di sistema A02B-0301-B801 è tra i componenti 0i-B più ampiamente disponibili a causa della sua ampia diffusione tra molti produttori di torni negli anni 2000. Tuttavia, la disponibilità si riduce ogni anno, e si consiglia agli ingegneri di manutenzione responsabili di flotte di macchine 0i-Mate-TB di tenere almeno un'unità di sistema di ricambio testata per tipo di macchina per evitare tempi di inattività produttiva prolungati durante un guasto del controllo.

FAQ

D1: L'unità di sistema è stata ottenuta come ricambio. Quali parametri e dati devono essere caricati prima che la macchina possa funzionare?

Un'unità di sistema sostitutiva necessita di tre set di dati prima che la macchina possa funzionare: parametri di sistema CNC (backup dei parametri dalla macchina originale o documentazione del costruttore della macchina utensile, tipicamente caricati tramite scheda di memoria o RS-232); programma ladder PMC (la logica PLC specifica della macchina, sottoposta a backup dal controllo originale o ottenuta dal costruttore della macchina); e offset programmi pezzo e dati di geometria utensile (dai registri dell'operatore della macchina). Senza il ladder PMC corretto, la logica di sicurezza e interblocco della macchina non funzionerà. Il manuale di commissioning 0i Mate-TB di FANUC (B-63835EN) descrive la procedura di ripristino dei parametri.

D2: Quali amplificatori servo sono compatibili con l'interfaccia FSSB sull'A02B-0301-B801?

L'unità di sistema 0i Mate-TB si collega tramite FSSB agli amplificatori servo FANUC serie αi (SVM2, SVM3) e serie βi (SVU).

Il tipo di amplificatore deve corrispondere alle specifiche del motore servo (serie motore, corrente nominale, tipo di encoder). La miscelazione di amplificatori αi con motori βi o viceversa generalmente non è supportata.

Il disegno elettrico del costruttore della macchina utensile specifica il tipo esatto di amplificatore e l'assegnazione degli assi.

Quando si sostituisce un amplificatore servo in una macchina 0i Mate-TB esistente, è essenziale abbinare il modello di amplificatore originale e assicurarsi che l'indirizzo del nodo FSSB sia impostato correttamente.

D3: L'0i Mate-TB A02B-0301-B801 può essere aggiornato alle funzionalità 0i-C o 0i-D?

Non direttamente — l'hardware A02B-0301-B801 è specifico per la generazione del software 0i-B. L'aggiornamento da 0i-B a 0i-C o 0i-D richiede la sostituzione dell'unità di sistema e potenzialmente degli amplificatori servo, del pannello operatore e del display con hardware di generazione attuale.

Il percorso di migrazione di FANUC per le macchine 0i-B prevede la sostituzione completa del sistema di controllo. Sebbene il ladder PMC possa essere adattato dal formato 0i-B a 0i-D con sforzo ingegneristico, i parametri di movimento richiedono una nuova calibrazione sull'hardware nuovo.

Questo tipo di aggiornamento del controllo è tipicamente un progetto di capitale significativo, non uno scambio di componenti plug-and-play.

D4: Qual è la causa tipica di guasto dell'unità di sistema A02B-0301-B801, ed è possibile la riparazione a livello di scheda?

Le modalità di guasto comuni includono guasto della batteria SRAM (causa perdita di parametri e programmi al ciclo di accensione), condensatori elettrolitici guasti nella sezione di alimentazione (causa tensioni instabili e comportamento erratico degli assi), IC dell'interfaccia FSSB guasti (causa guasti di comunicazione servo) e firmware di avvio corrotto nella memoria Flash della scheda CPU. La riparazione a livello di scheda da parte di centri di riparazione specializzati FANUC affronta tutti questi problemi tranne i danni fisici al PCB.

La scheda CPU A16B-3200-0495 è il sottogruppo riparato più comunemente.

I centri di assistenza autorizzati FANUC e i riparatori indipendenti specializzati (DNC Electronics, MRO Electric e aziende equivalenti in varie regioni) offrono unità di sistema ricondizionate testate e servizi di riparazione schede.

D5: Quale procedura di backup deve essere eseguita prima che l'unità di sistema venga rimossa da una macchina in funzione?

Prima di rimuovere l'unità di sistema, creare backup di: tutti i parametri CNC (backup su scheda di memoria tramite il menu SYSTEM → PARAM → OPRT → (PUNCH), o tramite RS-232 dalla slot PCMCIA); il programma ladder PMC (sottoposto a backup tramite la schermata PMC, LADDER → OPRT → SAVE); tutti gli offset programmi pezzo, i dati di geometria utensile e le variabili macro (tramite la sequenza OFFSET → OPRT → PUNCH).

Inoltre, registrare la tabella di assegnazione degli amplificatori FSSB. Archiviare questi backup in due posizioni separate (scheda di memoria e PC). Senza questi dati, ripristinare la macchina al suo stato operativo dopo una modifica hardware richiede il supporto del costruttore della macchina e può richiedere giorni anziché ore.
