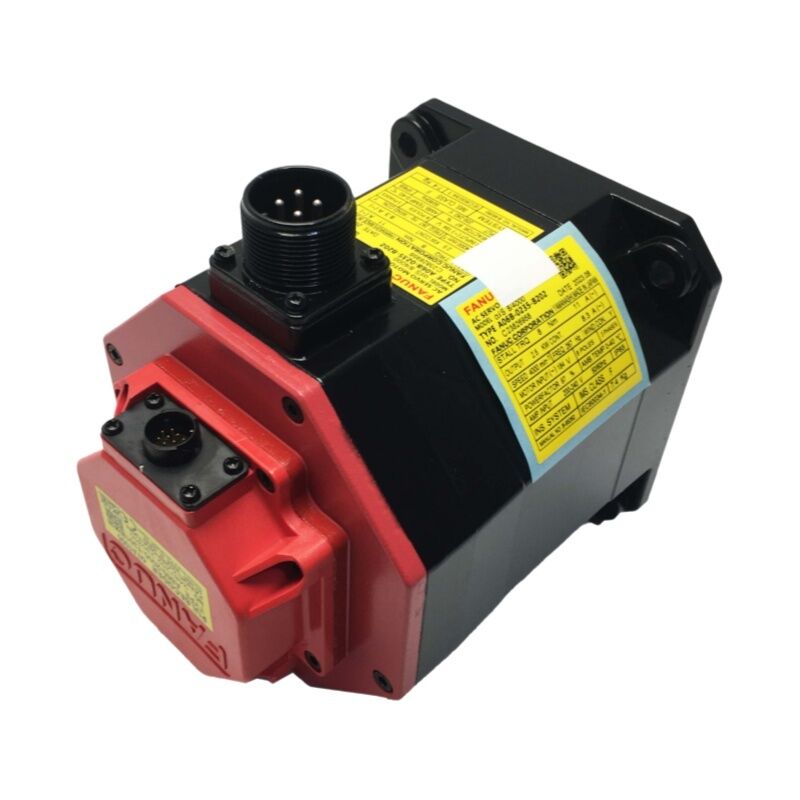

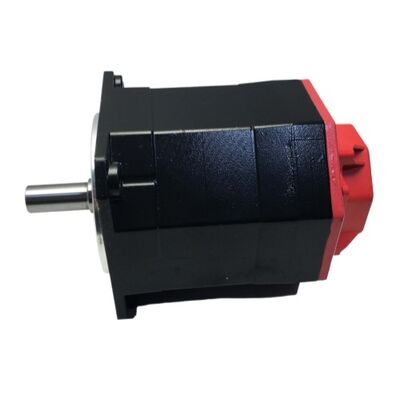

Servomotore AC FANUC A06B-0235-B202
Alpha iS 8/4000, 2.5kW, albero scanalato IP67
Coppia solida, collaudata sul campo
Quando gli assi CNC richiedono prestazioni affidabili per migliaia di ore di produzione, la scelta del motore diventa fondamentale. Il servomotore AC FANUC A06B-0235-B202 della serie Alpha iS 8/4000 rappresenta uno dei servomotori FANUC più diffusi nelle macchine utensili di piccolo e medio formato in tutto il mondo.
Le specifiche chiave includono:2,5 kW di potenza nominale, 8 Nm di coppia di stallo, 4.000 RPM di velocità massima, e 11 A di corrente di stallo. Questo motore funziona a 3 fasi 184V a 267Hz con un ingresso dell'amplificatore di 200-230 VAC. La variante B202 presenta un albero dritto con scanalatura, ha una classe di protezione IP67 (resistente all'acqua fino a 1 metro di immersione) e include il encoder FANUC Alpha i A16000 (A860-2001-T321) per un feedback di posizione ad alta risoluzione. In questa configurazione non è incluso alcun freno integrato.
Specifiche Tecniche
| Parametro |
Valore |
| Modello |
Alpha iS 8/4000 |
| Potenza Nominale |
2,5 kW |
| Coppia di Stallo |
8 Nm |
| Velocità Massima |
4.000 RPM |
| Corrente di Stallo |
11 A |
| Tensione Motore |
3 fasi 184V / 267Hz |
| Ingresso Amplificatore |
200-230 VAC, 3 fasi, 50/60Hz |
| Encoder |
Alpha i A16000 (A860-2001-T321) |
| Tipo di Albero |
Dritto con scanalatura |
| Freno Elettromagnetico |
Non incluso |
| Classe di Protezione |
IP67 |
| Avvolgimento |
3 fasi a Y, 8 poli |
| Fattore di Potenza |
97% |
Protezione IP67 - Più di una semplice classificazione
La classificazione IP67 del B202 offre una protezione superiore rispetto alla classificazione IP65 presente su altre varianti A06B-0235. Mentre l'IP65 gestisce gli schizzi di refrigerante e i getti d'acqua diretti, l'IP67 copre l'immersione temporanea fino a un metro - una protezione cruciale negli ambienti CNC dove si verificano allagamenti di refrigerante e i motori possono essere esposti all'accumulo di liquidi.
L'encoder Alpha i A16000 eroga 16.000 impulsi per rivoluzione, fornendo all'amplificatore servo FANUC αi la risoluzione necessaria per un controllo di precisione dell'asse nelle applicazioni di tornitura, fresatura e centri di lavoro. Questa generazione di encoder comunica nativamente tramite FSSB (FANUC Serial Servo Bus) con gli amplificatori αi, garantendo una perfetta integrazione nei sistemi CNC FANUC.
Compatibilità Applicativa
La serie Alpha iS 8/4000 è progettata per macchine utensili CNC di piccolo e medio formato - tra cui torni, centri di lavoro e fresatrici dove i requisiti di potenza dell'asse rientrano nell'intervallo da 1,5 a 3 kW e le velocità di traslazione rapida richiedono una coppia affidabile a regimi RPM più elevati.
L'albero scanalato della variante B202 garantisce un blocco meccanico positivo tra albero e giunto - essenziale ai livelli di coppia a cui opera questo motore, dove i giunti a sola frizione rischiano di slittare sotto carichi inversi. Per applicazioni che richiedono un albero liscio (non scanalato), le varianti B100 e B200 della stessa famiglia A06B-0235 soddisfano tale esigenza.
Domande Frequenti
Qual è la differenza tra l'A06B-0235-B202 e altre varianti con suffisso B come B100 o B502?
Tutte le varianti condividono lo stesso nucleo motore Alpha iS 8/4000 con specifiche di 2,5 kW, 8 Nm e 4.000 RPM. I codici suffisso definiscono il tipo di albero, l'inclusione del freno e l'encoder. Il B202 presenta un albero dritto scanalato, nessun freno e encoder A16000 con protezione IP67. Il B100 ha un albero dritto liscio, mentre il B502 è classificato IP65. Abbinare sempre il suffisso ai requisiti meccanici e ambientali della macchina.
Per quale amplificatore FANUC è progettato questo motore?
L'A06B-0235-B202 è progettato per amplificatori servo serie FANUC αi che utilizzano la comunicazione FSSB. L'encoder Alpha i A16000 comunica nativamente con questi azionamenti. Questo motore non è direttamente compatibile con i vecchi amplificatori FANUC α (non-i) o con azionamenti non FANUC senza hardware di interfaccia aggiuntivo.
Cosa significa IP67 in termini pratici per le installazioni CNC?
La certificazione IP67 significa che il motore è completamente a tenuta di polvere e può resistere all'immersione temporanea in acqua fino a 1 metro di profondità. Negli ambienti CNC, ciò fornisce una protezione completa contro gli allagamenti di refrigerante e l'esposizione agli schizzi oltre gli standard IP65. Si noti che il punto di penetrazione dell'albero e le facce di accoppiamento dei connettori sono esclusi dalla classificazione IP67, richiedendo una corretta gestione dei cavi.
È possibile riparare l'A06B-0235-B202 in caso di guasto dell'encoder?
Sì. La sostituzione dell'encoder sui motori della serie Alpha iS è una riparazione standard eseguita da centri di assistenza autorizzati FANUC e officine qualificate di terze parti. L'encoder A16000 può essere sostituito indipendentemente. Anche la sostituzione dei cuscinetti e l'ispezione degli avvolgimenti sono procedure di servizio comuni. Una riparazione con test a pieno carico offre tipicamente una maggiore efficienza in termini di costi rispetto alla sostituzione con un nuovo componente per questa classe di motori.
L'A06B-0235-B202 è ancora disponibile nuovo, o solo ricondizionato?
La disponibilità di stock nuovo dipende dai canali di distribuzione regionali e dallo stato attuale della produzione FANUC per questa variante di motore. Unità ricondizionate e in scambio sono ampiamente disponibili attraverso i mercati di ricambi CNC e rappresentano alternative pratiche - a condizione che i venditori possano confermare che il motore è stato testato a carico su sistemi FANUC compatibili, non solo ispezionato visivamente o alimentato da banco.
Il FANUC A06B-0235-B202 è un componente di ricambio OEM. Verificare la compatibilità dell'amplificatore, la configurazione dell'albero e il tipo di encoder rispetto alla documentazione della macchina prima dell'installazione.
