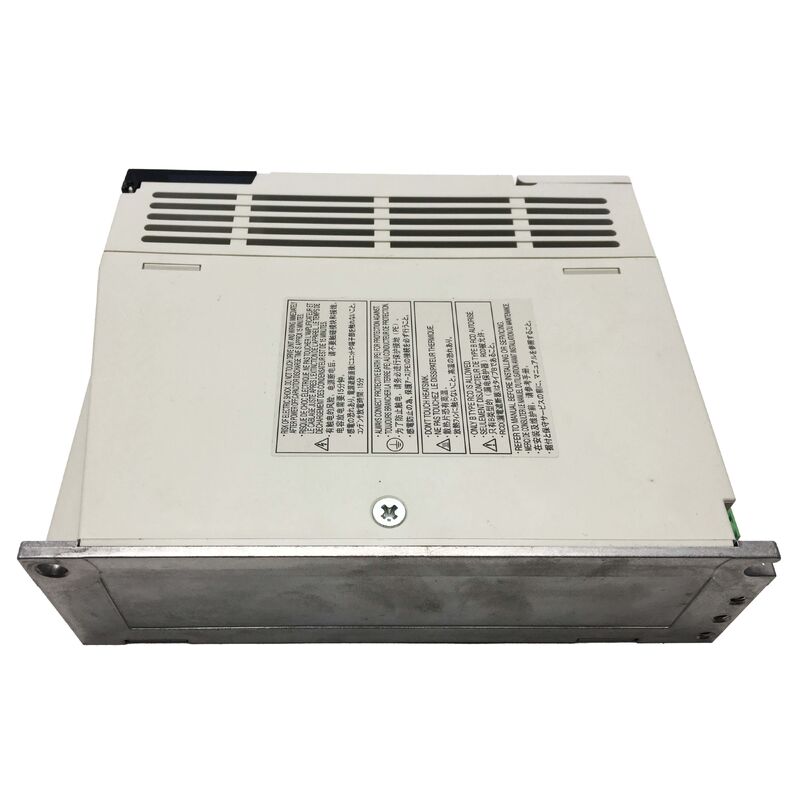

Mitsubishi MR-J2S-10B MELSERVO-J2-Super AC Servo Drive
Nuovo Mitsubishi AC Servo Drive originale con una capacità di 100W, con controllo PWM sinusoidale e freno dinamico incorporato.
Tecnologia avanzata di controllo sinusoidale
La serie MELSERVO-J2-Super rappresenta la piattaforma servo raffinata di Mitsubishi con miglioramenti pratici tra cui una risposta di frequenza di velocità migliorata, un controllo PWM più pulito,e affidabilità superiore per applicazioni industriali.
Specifiche tecniche
| Parametro |
Valore |
| Numero della parte |
MR-J2S-10B |
| Produttore |
Mitsubishi Electric |
| Linee di prodotti |
MELSERVO MR-J2 |
| Serie |
MELSERVO-J2-Super |
| Peso |
1.02 kg (2.25 libbre) |
| Fornitore di energia |
3 fasi 200-230VAC, 50/60Hz |
| Opzione monofase |
1 fase 230VAC, 50/60Hz |
| Fluttualità della tensione |
170-253VAC (3-fase) |
| Tolleranza di frequenza |
± 5% |
| Sistema di controllo |
PWM sinusoidale / controllo della corrente |
| Risposta alla velocità e alla frequenza |
di altezza superiore a 600 mm |
| Freno dinamico |
Impianto interno |
| Struttura |
Auto raffreddamento, aperto (IP00) |
| Temperatura di funzionamento |
0-55°C (senza congelamento) |
| Temperatura di conservazione |
-20-65°C (senza congelamento) |
| Umidità di funzionamento |
90% RH max. (senza condensazione) |
| Motori compatibili |
HC-KFS, HC-MFS, HC-SFS, HC-RFS, HC-UFS, HA-LFS |
| Funzioni protettive |
Sovracorrente, sovraccarico, errore del codificatore, sottovoltaggio e altro ancora |
| Condizione |
Nuovo originale |
Serie di motori compatibili
Il MR-J2S-10B supporta più serie di servomotori Mitsubishi per configurazioni di macchine versatili:
- HC-KFS - bassa inerzia, piccola capacità
- HC-MFS - media inerzia, piccola capacità
- HC-SFS - inerzia media, capacità media
- HC-RFS - inerzia media, ad alta velocità
- HC-UFS - Ultra bassa inerzia, piccola capacità
- HA-LFS - Inerzia media, grande capacità
Benefici del controllo sinusoidale PWM
Il controllo PWM sinusoidale fornisce una coppia di uscita più fluida generando forme d'onda di corrente sinusoidale negli avvolgimenti del motore, riducendo il cogging e l'ondulazione della coppia a basse velocità.
Ciò si traduce in una migliore finitura superficiale delle macchine utensili e in una riduzione delle vibrazioni nei punti di inversione dell'asse.
Sicurezza del freno dinamico integrato
Il freno dinamico integrato si attiva durante le condizioni di servo-off o di guasto, fornendo una frenata controllata senza hardware di frenatura esterno.Questo elimina la necessità di componenti di decelerazione aggiuntivi nelle applicazioni in cui gli arresti di coasting sono inaccettabili.
IP00 Requisiti di installazione degli armadi
Il progetto della struttura aperta richiede l'installazione all'interno di un armadio di controllo adeguatamente sigillato e ventilato.Per mantenere le prestazioni termiche alle temperature nominali di funzionamento è essenziale un'adeguata distanza libera sopra e sotto l'unità.
Domande frequenti
Quali motori sono compatibili con il MR-J2S-10B?
L'unità è compatibile con i servomotori Mitsubishi serie HC-KFS, HC-MFS, HC-SFS, HC-RFS, HC-UFS e HA-LFS. Verificare che l'uscita nominale del motore corrisponda alla capacità dell'amplificatore prima dell'installazione.
Il MR-J2S-10B puo' essere alimentato da un alimentatore monofase?
Sì, l'unità accetta il funzionamento a 230VAC a 1 fase, 50/60Hz. Si noti che il funzionamento a una sola fase richiede una corrente di ingresso più elevata per fase - assicurarsi che gli interruttori di alimentazione e il cablaggio siano classificati di conseguenza.
Cosa significa il suffisso "B" in MR-J2S-10B?
La designazione "B" indica la compatibilità dell'interfaccia SSCNET (Serial Servo Communication Network), che richiede l'uso con i motion controller Mitsubishi che supportano questo bus seriale ad alta velocità.
Il MR-J2S-10B richiede una resistenza di frenatura dinamica esterna?
No, il freno dinamico è integrato e non richiede una resistenza esterna per le applicazioni standard.
Quali funzioni di protezione sono integrate nel MR-J2S-10B?
L'unità include una protezione completa per sovraccarico, sovraccarico, errore di codificatore, sottovoltaggio, interruzione istantanea dell'alimentazione, eccesso di velocità e errore di posizione eccessivo.
Il MR-J2S-10B è un nuovo prodotto originale Mitsubishi.
