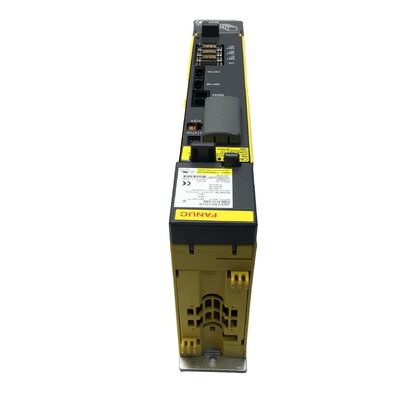

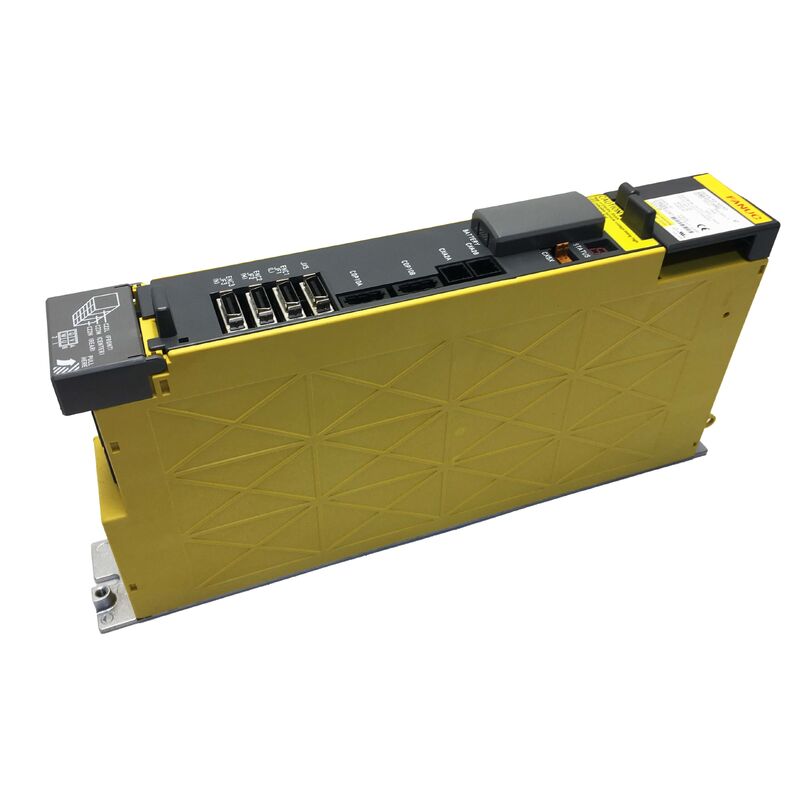

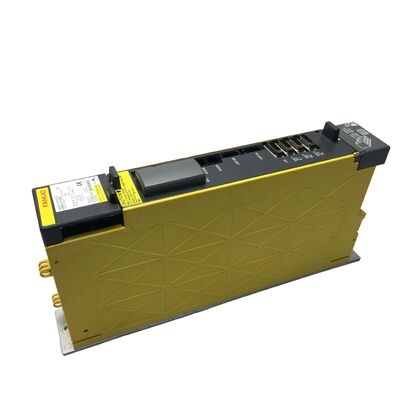

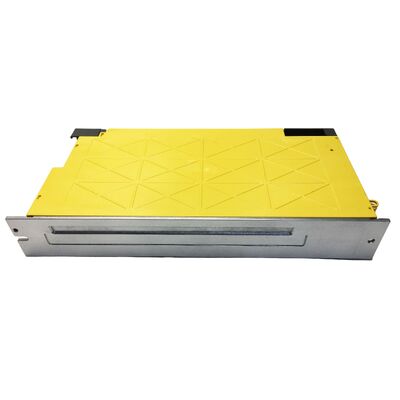

Amplificatore servo Fanuc A06B-6117-H302 A06B6117H302 Servo Drive Originale Nuovo

Codice Articolo: A06B-6117-H302
Serie: Amplificatore Servo Alpha i (αi)
Modello: SVM3-10/10/10i HRV
Configurazione: Tre Assi -- Assi L, M & N
Condizione: Nuovo / Ricondizionato / Disponibile per Scambio

Il Fanuc A06B-6117-H302 è il più piccolo amplificatore servo triassiale nella gamma di azionamenti servo Alpha i (αi) di Fanuc. Questo modello SVM3-10/10/10i HRV aziona tre assi servo indipendenti da un singolo modulo compatto, con una tensione di ingresso nominale di 283-339V e una tensione di uscita di 240V fino a 3A per asse (L, M e N). Occupando solo 60 mm di larghezza del cabinet, utilizza un dissipatore di calore interno con ventole di raffreddamento invece di richiedere dissipatori di calore posteriori come i moduli più grandi. La designazione HRV indica l'algoritmo di controllo High Response Vector di Fanuc, che offre una risposta di coppia più rapida e un controllo della velocità più preciso rispetto ai precedenti azionamenti della serie Alpha. Dalla sua introduzione intorno al 2005, l'A06B-6117-H302 ha stabilito una base installata considerevole in centri di lavoro di piccole e medie dimensioni, centri di tornitura e macchine di produzione multi-asse che richiedono capacità di azionamento a tre assi da un singolo slot dell'amplificatore.

L'SVM3-10/10/10i rappresenta il modulo triassiale entry-level della famiglia di amplificatori servo αi. La sua larghezza di cabinet di 60 mm consolida ciò che altrimenti sarebbero tre amplificatori monoasse separati in un'unica unità con ingresso di alimentazione condiviso, capacità del bus condivisa e manutenzione semplificata. Questo fattore di forma compatto offre vantaggi significativi nelle macchine con spazio limitato nel cabinet, in particolare quando si gestiscono gli azionamenti di avanzamento X, Y e Z che eseguono la maggior parte del lavoro di posizionamento. La classificazione 10/10/10 indica una classe di corrente di 10 unità su ciascun asse, adatta per motori servo Alpha i più piccoli delle famiglie αi2 e αi4 con carichi di taglio e requisiti di inerzia moderati.

L'architettura di controllo HRV (High Response Vector) rappresenta un significativo avanzamento rispetto ai precedenti azionamenti della serie Alpha. Questa tecnologia utilizza un campionamento della corrente a frequenza più elevata e algoritmi vettoriali sofisticati per fornire:

• Risposta di coppia più rapida per prestazioni dinamiche migliorate
• Riduzione del ripple di velocità a basse velocità per un funzionamento più fluido
• Migliore rigetto dei disturbi durante le operazioni di taglio

Per gli operatori delle macchine, questi miglioramenti si traducono in un movimento dell'asse più fluido durante le passate di finitura, una migliore precisione di interpolazione circolare a basse velocità e un recupero più rapido dai disturbi della forza di taglio. Il PCB di controllo A20B-2101-004x abilita specificamente questa capacità HRV.

L'A06B-6117-H302 opera come parte di un sistema completo di azionamento Fanuc αi, alimentato da un PSM (Power Supply Module) separato che fornisce la tensione del bus DC rettificata. Una o due unità PSM alimentano il bus DC condiviso che alimenta tutti i moduli amplificatori servo e mandrino nello stack dell'azionamento. La specifica della tensione di ingresso (283-339V) si riferisce alla tensione del bus DC dal PSM, non alla connessione diretta alla rete AC. Le connessioni in fibra ottica SSCNET III dal controllo CNC trasportano i dati di comando e feedback servo per tutti gli assi, con i moduli collegati in cascata tramite brevi collegamenti in fibra per formare una rete seriale ad alta velocità.

Gli azionamenti Fanuc Alpha i sono progettati per una lunga durata di servizio, con molte unità A06B-6117-H302 ancora in produzione quotidiana dal 2005. Le modalità di guasto comuni includono:

• Guasto della ventola di raffreddamento che porta a condizioni di sovratemperatura
• Degrado del modulo transistor a causa di eventi di sovracorrente sostenuti
• Guasti del PCB di controllo dovuti a transitori di potenza o lunghe ore di servizio

La manutenzione preventiva incentrata sull'ispezione e la sostituzione delle ventole può prolungare significativamente la durata di servizio. Per le macchine critiche per la produzione, mantenere un'unità di scambio o stabilire relazioni con specialisti di riparazione fornisce il percorso più rapido per il ripristino in seguito a guasti del modulo.
