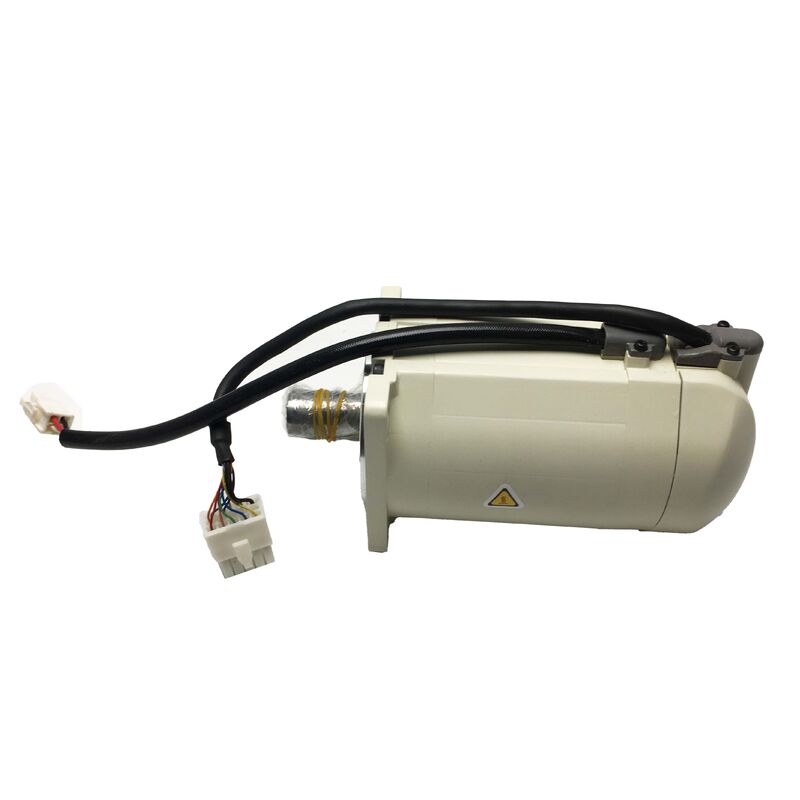

MSM082A1A PANASONIC AC Servo Motor MSM082A1A Nuovo Sigillato di Fabbrica

Panasonic MSM082A1A | Motore Servo AC — 750W, 200V, 3000 giri/min, 2,39 N·m, Encoder Incrementale 2500 ppr, Albero Rotondo, IP65

Panoramica

Il Panasonic MSM082A1A è un servomotore AC a bassa inerzia da 750W della serie MSM di Panasonic, con una potenza nominale di 200V e 3.000 giri/min con una coppia continua di 2,39 N·m. Si abbina ai servodriver della serie MINAS di Panasonic ed è progettato per le esigenze di controllo del movimento di precisione di macchine utensili CNC, linee di confezionamento, attrezzature di assemblaggio e sistemi di automazione industriale dove sono richieste prestazioni di azionamento compatte e ad alta risposta.

La serie MSM si rivolge ad applicazioni in cui la bassa inerzia del rotore è la priorità: macchine che richiedono cicli di accelerazione e decelerazione rapidi, una rigorosa regolazione della velocità e un posizionamento preciso su carichi meccanici relativamente leggeri.

A 750W con una coppia di picco di circa tre volte il valore continuo nominale, l'MSM082A1A gestisce i brevi picchi di richiesta di corrente che si verificano durante l'accelerazione senza raggiungere i limiti termici, a condizione che il ciclo di lavoro mantenga la coppia RMS entro la valutazione continua nominale di 2,39 N·m.

L'encoder incrementale da 2.500 ppr montato sul retro del motore fornisce un feedback di fase A/B in quadratura e un impulso di indice Z al servodriver.

A 3.000 giri/min di velocità nominale, questo encoder genera 7.500 impulsi di indice al secondo e circa 2,5 milioni di conteggi di bordo A/B al secondo, una densità di aggiornamento sufficiente per i loop di controllo di velocità e posizione del servodriver nella maggior parte delle applicazioni CNC e di automazione.

Il tipo di feedback incrementale significa che il controller CNC o di movimento della macchina richiede un ciclo di ritorno di riferimento (ritorno a zero) all'accensione per ristabilire il riferimento di posizione assoluta dell'asse prima che inizi la produzione.

Con protezione IP65, l'MSM082A1A resiste alla polvere e ai getti d'acqua diretti da qualsiasi angolazione, rendendolo adatto ad ambienti di macchine utensili in cui nebbia di refrigerante, aria carica di trucioli e pulizia periodica con acqua o aria compressa fanno parte del normale funzionamento.

La configurazione dell'albero rotondo senza linguetta fornisce un accoppiamento pulito a cinghie dentate, giunti e pulegge dove si preferisce una superficie di accoppiamento cilindrica liscia.

Specifiche Chiave

Design a Bassa Inerzia — Risposta Dinamica in Pratica

Il vantaggio fondamentale del design a bassa inerzia della serie MSM è la velocità di risposta. L'inerzia del rotore del servomotore determina direttamente la rapidità con cui il motore accelera e decelera: un rotore a inerzia inferiore richiede meno coppia per cambiare velocità, il che significa una risposta di velocità più rapida e un tempo di assestamento più breve nella posizione target.

Per attrezzature di confezionamento che producono centinaia di confezioni al minuto, o per azionamenti di assi CNC che eseguono rapidi cambi utensile e movimenti punto-punto tra le operazioni di lavorazione, il tempo di accelerazione e decelerazione ridotto si traduce direttamente in una maggiore produttività della macchina.

Il compromesso con i motori a bassa inerzia è la sensibilità alla risonanza meccanica: quando l'inerzia del carico è molto maggiore dell'inerzia del rotore, le impostazioni del guadagno del servo che producono una risposta rapida possono anche eccitare la risonanza nella trasmissione meccanica.

I servodriver MINAS compatibili di Panasonic affrontano questo problema tramite la sintonizzazione automatica del guadagno e il filtraggio notch, che identificano e sopprimono le frequenze di risonanza meccanica nella catena cinematica senza richiedere una sintonizzazione manuale del guadagno da parte dell'ingegnere di commissioning.

Feedback Encoder e Requisiti del Sistema di Controllo

L'encoder incrementale da 2.500 ppr dell'MSM082A1A è una specifica di feedback di vecchia generazione rispetto agli encoder assoluti a 17 bit (131.072 conteggi) e a 20 bit (1.048.576 conteggi) presenti sui motori attuali delle famiglie MINAS A5 e A6.

Ciò non limita le prestazioni meccaniche del motore, ma limita la densità di feedback di posizione fine disponibile per il servodriver.

Per applicazioni CNC che richiedono una risoluzione di posizionamento sub-micrometrica o un funzionamento a bassa velocità molto fluido, l'encoder da 2.500 ppr viene tipicamente utilizzato con un decodificatore di quadratura che interpola il segnale da 2.500 ppr a una risoluzione effettiva più elevata all'interno del driver.

Il tipo di encoder incrementale significa anche che il sistema non ha memoria di posizione assoluta all'accensione.

Dopo ogni ciclo di accensione della macchina, il controller deve eseguire un ritorno di riferimento, una procedura di avvio standard per macchine di questa generazione, prima che le compensazioni utensile e i sistemi di coordinate del pezzo diventino validi.

Questo è un comportamento normale per le macchine dotate di servomotori con encoder incrementale e non indica un guasto del motore o del sistema.

Protezione Ambientale IP65

La classificazione IP65 sull'MSM082A1A specifica una protezione completa contro il contatto con i componenti interni (6 = a prova di polvere) e protezione contro getti d'acqua a bassa pressione da tutte le direzioni (5 = getto d'acqua).

Per un servomotore per macchine utensili, ciò copre i pericoli ambientali più comuni: nebbia di refrigerante idrosolubile dalle operazioni di lavorazione, spruzzi di fluido da taglio durante il caricamento/scaricamento del pezzo e residui di refrigerante dalla pulizia del piano macchina.

La tenuta dell'albero e la costruzione dell'alloggiamento del motore mantengono questa protezione nelle condizioni standard di funzionamento della macchina utensile.

È importante notare che IP65 non copre l'immersione: il motore non deve essere sommerso o sottoposto a pulizia con acqua ad alta pressione prolungata, che supererebbe le condizioni di test IP65.

Per ambienti che richiedono protezione dall'immersione o dal lavaggio ad alta pressione prolungato, le varianti Panasonic MSM/MSMD IP67 compatibili con grado di protezione IP67 o superiore sarebbero la specifica appropriata.

Servodriver Panasonic Compatibili

L'MSM082A1A è progettato per l'uso con i servodriver della serie MINAS di Panasonic. Per il motore da 750W a 200V, il telaio del driver compatibile è il driver della serie MCDH di Panasonic (monofase/trifase 200V, 750W nominale).

La combinazione driver e motore richiede un cavo encoder corrispondente, un cavo di alimentazione motore e, nella maggior parte delle installazioni, una resistenza di frenatura se l'applicazione comporta cicli di decelerazione ad alta inerzia frequenti.

Il software di configurazione PANATERM di Panasonic è raccomandato per l'impostazione dei parametri, il monitoraggio in tempo reale e la regolazione del guadagno durante il commissioning.

FAQ

D1: L'MSM082A1A richiede un alimentatore separato per l'encoder?

No. L'alimentazione dell'encoder viene fornita tramite il cavo di feedback dell'encoder del motore dal servodriver.

Il driver genera internamente la tensione di alimentazione dell'encoder (tipicamente 5V DC) e la eroga attraverso i pin del connettore encoder designati.

Non è richiesto alcun alimentatore encoder separato e non deve essere collegato. Il motore ha due connessioni via cavo: il cavo di alimentazione (fasi motore U, V, W più terra) e il cavo encoder (tutti i segnali encoder e alimentazione encoder).

D2: L'MSM082A1A può essere utilizzato con servodriver di altri produttori?

L'MSM082A1A è progettato per i servodriver della serie MINAS di Panasonic e utilizza il connettore del cavo encoder proprietario e il protocollo di segnale di Panasonic. L'utilizzo con servodriver non Panasonic richiede: un ingresso encoder incrementale da 2.500 ppr compatibile sul driver (segnali differenziali A/B/Z), un adattatore dal connettore encoder Panasonic al connettore encoder del driver e parametri motore (corrente nominale, costante di coppia nominale, inerzia) inseriti manualmente nel driver di terze parti.

Ciò è tecnicamente possibile ma richiede un'attenta corrispondenza dei parametri e non è una sostituzione plug-and-play: confermare la compatibilità con il produttore del driver di terze parti prima di procedere.

D3: Qual è il significato di "senza linguetta" sull'albero rotondo e come viene accoppiato il carico?

Un albero rotondo senza linguetta è un albero cilindrico liscio. L'accoppiamento del carico viene ottenuto tramite attrito: una puleggia a cinghia dentata, un mozzo di accoppiamento o un ingranaggio viene fissato all'albero utilizzando la forza di attrito dei bulloni di serraggio del mozzo o un anello di serraggio separato.

Questo metodo di montaggio distribuisce il carico di coppia uniformemente attorno alla circonferenza dell'albero anziché concentrarlo in una linguetta, e consente di posizionare la puleggia o l'accoppiamento in qualsiasi punto della lunghezza utilizzabile dell'albero anziché essere vincolato da una posizione fissa della linguetta.

Per la maggior parte degli stili di accoppiamento utilizzati nei sistemi servo (accoppiamenti a ganasce, accoppiamenti a disco, pulegge dentate), il montaggio su albero rotondo è del tutto standard e non limita la trasmissione di coppia nell'intervallo di coppia nominale del motore.

D4: Qual è il programma di manutenzione raccomandato per l'MSM082A1A?

Panasonic raccomanda un'ispezione annuale della coppia dei fissaggi di montaggio e del posizionamento del connettore del cavo encoder per i motori in servizio di produzione continua.

La durata dei cuscinetti dipende dai carichi radiali e assiali: i motori che operano vicino alla loro velocità massima con una significativa tensione della cinghia sull'albero potrebbero richiedere un'ispezione dei cuscinetti più frequente rispetto ai motori a carico leggero.

Gli avvolgimenti del motore stessi non richiedono manutenzione; la sostituzione del motore o la riparazione degli avvolgimenti sono garantite se la resistenza di isolamento verso la carcassa scende al di sotto dei livelli accettabili durante i test periodici di isolamento.

L'encoder non ha componenti riparabili dall'utente; se si sviluppano guasti alla comunicazione dell'encoder che non vengono risolti dall'ispezione del cavo e del connettore, la sostituzione dell'encoder o del motore è la via di servizio appropriata.

D5: Quali condizioni di allarme indicano che l'MSM082A1A ha raggiunto uno stato di guasto su un driver Panasonic MINAS?

I driver MINAS di Panasonic visualizzano codici di allarme alfanumerici sul pannello frontale.

Allarmi comuni relativi al motore includono: Err 16.0 (allarme comunicazione encoder - controllare cavo e connessioni encoder), Err 11.0 (sovravelocità - motore ha superato l'impostazione di velocità massima), Err 18.0 (sovraccarico - motore ha operato a coppia superiore alla nominale continua per troppo tempo; verificare blocco meccanico o motore sottodimensionato per il carico), Err 13.0 (surriscaldamento IPM - transistor di uscita del driver surriscaldato; controllare raffreddamento driver e temperatura ambiente), e Err 14.0 (allarme termostato surriscaldamento motore, se il motore è dotato di protezione termica).

La cronologia degli allarmi è memorizzata nel driver e può essere consultata tramite il software PANATERM o il display dei parametri del driver per supportare l'analisi delle cause principali.
