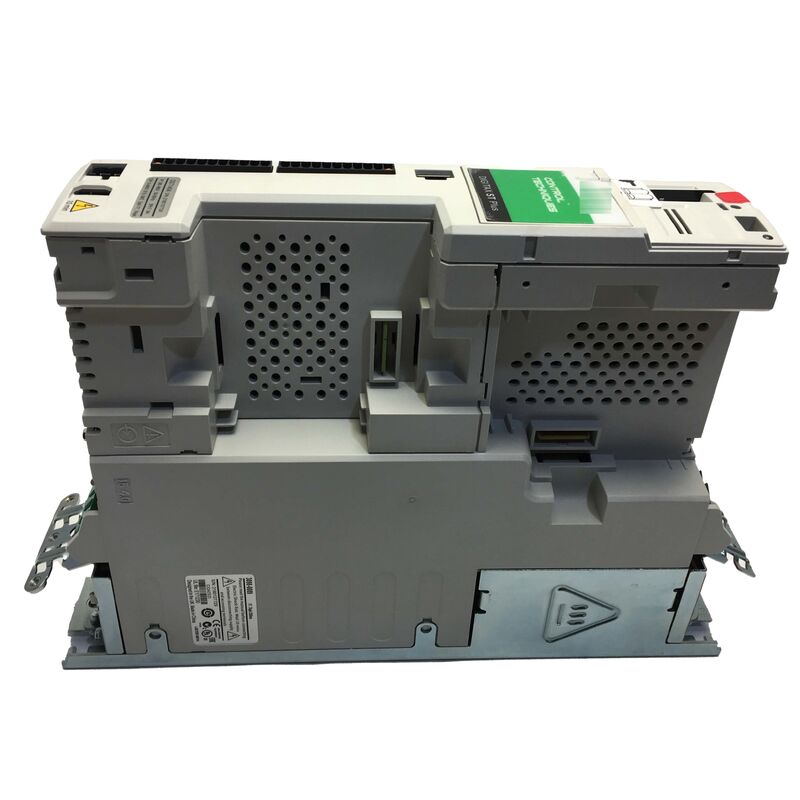

DST1404P Emerson Nidec DST1404P Servo Drive Nuovo Sigillato di Fabbrica
Control Techniques DST1404P | Digitax ST Plus Servo Drive
380/480V trifase, 5.9Arms continuo / 17.7Arms picco, 4hp Heavy Duty, Feedback Encoder, Moduli Opzionali SM
Panoramica
Il Control Techniques DST1404P è la variante Plus del servo drive compatto Digitax ST nella versione da 380/480V, 5.9Arms. Questo motion controller full-functionality è caratterizzato da un alloggiamento largo solo 2,5 pollici, rendendolo uno dei servo drive più compatti della sua categoria, capace di coordinare celle macchina multi-asse con elaborazione integrata e comunicazione drive-to-drive.
La famiglia Digitax ST si differenzia dai servo drive convenzionali integrando diversi livelli di capacità di motion control autonomo direttamente nell'hardware del drive—non solo l'elettronica di potenza e l'elaborazione del feedback, ma anche l'ambiente di programmazione e la logica di sequenziamento dell'asse.
Le quattro varianti (Base, Indexer, Plus, EZMotion) condividono lo stesso alloggiamento fisico e la stessa sezione di potenza, differendo solo nel loro livello di intelligenza integrata. La variante Plus rappresenta il livello più alto di capacità autonoma, integrando l'ambiente di programmazione completo IEC 61131-3 e abilitando un'architettura decentralizzata in cui ogni asse del drive esegue il proprio programma di movimento sincronizzandosi con gli altri.
La specifica 5.9Arms continuo / 17.7Arms picco significa che il DST1404P può erogare tre volte la sua corrente continua nominale per brevi raffiche. Questa capacità di corrente di picco determina quanto aggressivamente un asse servo può accelerare e decelerare, rendendolo ideale per applicazioni che richiedono posizionamento ad alta accelerazione e velocità di ciclo rapide.
Specifiche Chiave
| Ingresso |
3 fasi, 380/480V AC ±10%, 50/60Hz |
| Corrente di Uscita (Continua) |
5.9Arms |
| Corrente di Uscita (Picco) |
17.7Arms (300%) |
| Potenza Nominale (Heavy Duty) |
4 hp |
| Involucro |
IP20 |
| Dimensioni (A×L×P) |
12.7"×2.5"×9.0" |
| Peso |
4.6 lb |
| Variante |
Plus (P) — motion controller integrato |
| Comunicazione Integrata |
CTNet, CTSync |
| SmartCard |
Inclusa |
| Feedback |
Encoder (incrementale, SinCos, EnDat, SSI, Resolver tramite SM) |
| Software di Configurazione |
CTSoft / SyPTPro |
Digitax ST Plus — Motion Controller Integrato e CTNet
La designazione "Plus" identifica il DST1404P come la variante con un motion controller IEC 61131-3 full-functionality integrato nel drive. Il controller esegue blocchi funzione di movimento conformi a PLCopen per controllo di velocità, controllo di posizione, homing, electronic gearing e camming.
Ciò che distingue il Plus dalla variante Indexer è l'aggiunta della comunicazione CTNet e CTSync. CTNet è la rete deterministica ad alta velocità di Control Techniques per la comunicazione drive-to-drive, che opera fino a 5 Mbit/s con tempi di ciclo fino a 2 ms. Nelle macchine multi-asse, CTNet trasporta setpoint di posizione, velocità e sincronizzazione tra i drive a velocità ineguagliate dai sistemi PLC esterni.
CTSync aggiunge la sincronizzazione dell'orologio a livello hardware tra i drive, consentendo agli assi di mantenere relazioni temporali sub-millisecondo per applicazioni come il controllo di registro nella stampa, la sincronizzazione di cesoie volanti o l'avvolgimento a tensione accoppiata.
L'ambiente di programmazione SyPTPro fornisce editor IEC 61131-3 sia testuali che grafici per la programmazione di sequenze macchina, profili di movimento, logica I/O e comunicazioni CTNet in un unico strumento di sviluppo.
Moduli Opzionali SM — Espansione Click-In
Il drive Digitax ST accetta un singolo modulo opzionale SM (Solution Module) che si aggancia nello slot di espansione del drive senza attrezzi. Questo meccanismo "click-in" consente modifiche sul campo all'interfaccia di comunicazione del drive o all'espansione I/O senza la sostituzione del drive.
I moduli SM disponibili includono:
- Comunicazione Fieldbus: SM-PROFIBUS-DP, SM-DeviceNet, SM-CANopen, SM-EtherCAT, SM-INTERBUS, SM-Ethernet
- Espansione I/O: SM-I/O Plus (6 ingressi digitali, 3 uscite digitali, 2 ingressi/uscite analogici), SM-I/O Lite, SM-I/O 32
- Interfaccia Feedback: SM-Encoder Output Plus, SM-Resolver
La SmartCard fornita con ogni Digitax ST memorizza l'intero set di parametri del drive, inclusa la configurazione del modulo SM. La sostituzione di un drive sul campo richiede solo l'inserimento della SmartCard dal drive rimosso in quello di ricambio—il drive di ricambio legge la SmartCard e adotta automaticamente la configurazione originale.
Domande Frequenti
Q1: Il DST1404P ha CTNet integrato. È necessario un modulo di interfaccia di rete separato per utilizzare CTNet, o è nativo della variante Plus?
CTNet e CTSync sono nativi dell'hardware integrato della variante Plus—non è richiesto alcun modulo SM. Il connettore CTNet fa parte dell'interfaccia integrata del drive. Lo slot opzionale SM sul DST1404P è disponibile per diverse espansioni, tipicamente un'interfaccia fieldbus per la connessione alla rete di automazione dell'impianto, mentre CTNet gestisce il coordinamento drive-to-drive.
Q2: Quali tipi di feedback motore supporta il DST1404P senza moduli SM aggiuntivi?
Senza un modulo SM, l'ingresso di feedback nativo del DST1404P accetta encoder incrementali (quadratura differenziale TTL/RS422 con canale marker), encoder SinCos (1Vpp differenziale seno-coseno) e encoder assoluti che comunicano tramite protocolli EnDat o SSI. Il feedback Resolver richiede il modulo opzionale SM-Resolver.
Q3: Il drive è nominale a 5.9Arms continuo e 17.7Arms picco. Per quanto tempo il drive può sostenere la corrente di picco?
La capacità di corrente di picco è limitata termicamente dall'elettronica di potenza del drive e dalla velocità di aumento della temperatura degli avvolgimenti del motore. Il rapporto picco-continuo del 300% rappresenta la corrente di picco istantanea tipicamente sostenuta per la durata di singoli eventi di accelerazione o decelerazione (secondi piuttosto che minuti). Per cicli di lavoro ripetitivi, la modellazione termica deve confermare che il riscaldamento medio non superi i limiti nominali.
Q4: Il DST1404P può essere configurato utilizzando CTSoft da un laptop senza la tastiera opzionale?
Sì. Tutti i parametri Digitax ST sono accessibili e configurabili tramite il software CTSoft in esecuzione su un PC Windows collegato alla porta di programmazione RJ45 del pannello frontale del drive o all'interfaccia RS485 integrata. La tastiera opzionale fornisce un comodo accesso frontale durante la messa in servizio, ma non è richiesta.
Q5: Il DST1404P è classificato IP20. Cosa richiede questo dall'ambiente di installazione?
IP20 protegge da oggetti solidi più grandi di 12,5 mm ma non offre protezione contro acqua, liquidi o polvere fine. Il DST1404P richiede l'installazione in un involucro chiuso e pulito—tipicamente un armadio di controllo con grado di protezione IP54 o IP65—dove il pannello circostante fornisce protezione ambientale. L'esposizione diretta a refrigeranti macchina, nebbia di fluidi da taglio o qualsiasi liquido non è consentita.
