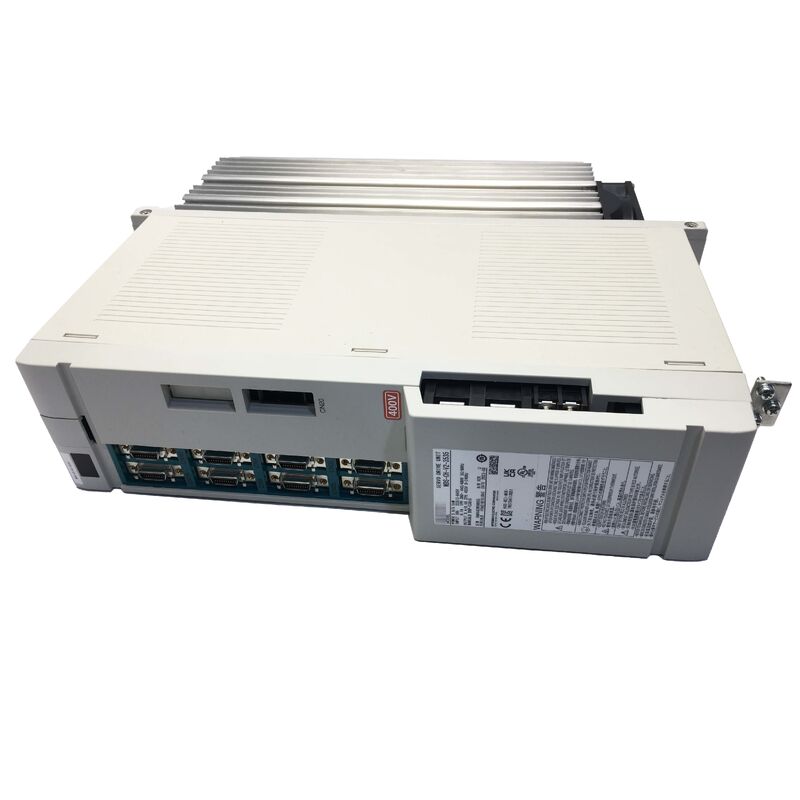

MDS-CH-V2-3535 Mitsubishi Nuova fabbrica servo unità di azionamento sigillata MDSCHV23535

MDS-CH-V2-3535 | Servoazionamento a doppio asse Mitsubishi MDS-CH — 3,5 kW + 3,5 kW / 2 assi / 400 V / Macchina utensile CNC

MDS-CH: l'architettura di trasmissione ibrida combinata di Mitsubishi

La serie MDS-CH è la piattaforma di azionamento ibrido combinato di Mitsubishi Electric: un'architettura di azionamento compatta in cui più canali di servoassi sono integrati in una singola unità di azionamento che condivide un bus di alimentazione comune. La designazione "CH" indica il design ibrido combinato: PCB del servoamplificatore separati per ciascun canale dell'asse all'interno di un contenitore di unità fisica.

L'MDS-CH-V2-3535 fornisce due canali servoasse indipendenti, ciascuno valutato a 3,5 kW, in una singola unità. Il "V2" lo designa come il servoamplificatore di seconda generazione della serie MDS-CH.

Specifiche chiave

MDS-CH nel sistema di azionamento CNC Mitsubishi

La serie MDS-CH si integra nell'architettura del sistema di azionamento Mitsubishi:

Modulo di alimentazione (MDS-CH-CV):Converte la rete CA nel bus CC condiviso che alimenta tutti i servoazionamenti e i mandrini MDS-CH nel sistema.

Servoazionamenti (MDS-CH-V):Unità inverter che controllano i servomotori dal bus CC condiviso. L'MDS-CH-V2-3535 è un servoazionamento a doppio canale di questa famiglia.

Azionamenti mandrino (MDS-CH-SP):Unità inverter che controllano i motori del mandrino. L'MDS-CH-SP-300 (descritto di seguito) è l'azionamento a mandrino della stessa famiglia di sistemi.

L'MDS-CH-V2-3535 si collega al CNC Mitsubishi tramite SSCNET (Servo System Controller NETwork), la rete seriale ad alta velocità di FANUC per la comunicazione servo tra il CNC e gli amplificatori di azionamento.

Scenari applicativi

Sostituzione doppio asse del centro di lavoro CNC:Un centro di lavoro CNC Mitsubishi sviluppa guasti servo su due assi serviti dall'MDS-CH-V2-3535. La sostituzione ripristina il servocontrollo a doppio asse per entrambi gli assi interessati.

Messa in servizio del sistema di azionamento CNC:Viene installata una nuova macchina utensile CNC Mitsubishi. L'MDS-CH-V2-3535 è messo in servizio come servoazionamento doppio che serve due canali degli assi della macchina.

Domande frequenti

Q1: Come posso identificare quali assi sono serviti da MDS-CH-V2-3535 nel mio sistema CNC?

L'assegnazione degli assi per ciascun azionamento MDS-CH è determinata dalla posizione dell'azionamento sulla catena di comunicazione SSCNET e dalle impostazioni dell'indirizzo dell'asse configurate nei parametri del CNC Mitsubishi. Controllare la tabella dei parametri di assegnazione dell'azionamento del CNC o la documentazione elettrica della macchina utensile per identificare quali assi fisici corrispondono ai due canali su MDS-CH-V2-3535.

D2: Entrambi i canali dell'MDS-CH-V2-3535 possono funzionare contemporaneamente?

SÌ. Entrambi i canali dei servoassi funzionano simultaneamente e indipendentemente, ciascuno eseguendo i propri circuiti di controllo di velocità e corrente alla velocità di aggiornamento del servo. Il bus DC condiviso alimenta entrambi i canali contemporaneamente, consentendo il movimento multiasse coordinato come comandato dall'interpolazione CNC.

D3: Cosa succede se un canale dell'asse si guasta: l'altro canale continua a funzionare?

Ciò dipende dal tipo di guasto. Se l'errore è specifico del canale (ad esempio, una sovracorrente del motore su un asse), l'altro canale potrebbe continuare a funzionare mentre il canale guasto è in allarme. Se l'errore riguarda il bus di alimentazione condiviso o la comunicazione SSCNET, entrambi i canali vengono interessati contemporaneamente. La visualizzazione degli allarmi del CNC identifica il canale difettoso e il tipo di guasto.

Q4: La sostituzione di MDS-CH-V2-3535 richiede il backup dei parametri del servo?

I parametri del servo per entrambi i canali degli assi risiedono nella memoria dei parametri del CNC Mitsubishi, non nell'unità di azionamento. La sostituzione dell'unità di azionamento non influisce sui parametri CNC memorizzati. Dopo aver installato la sostituzione, il CNC scarica i parametri dell'asse rilevanti nella nuova unità di azionamento durante la sequenza di inizializzazione dell'accensione.
