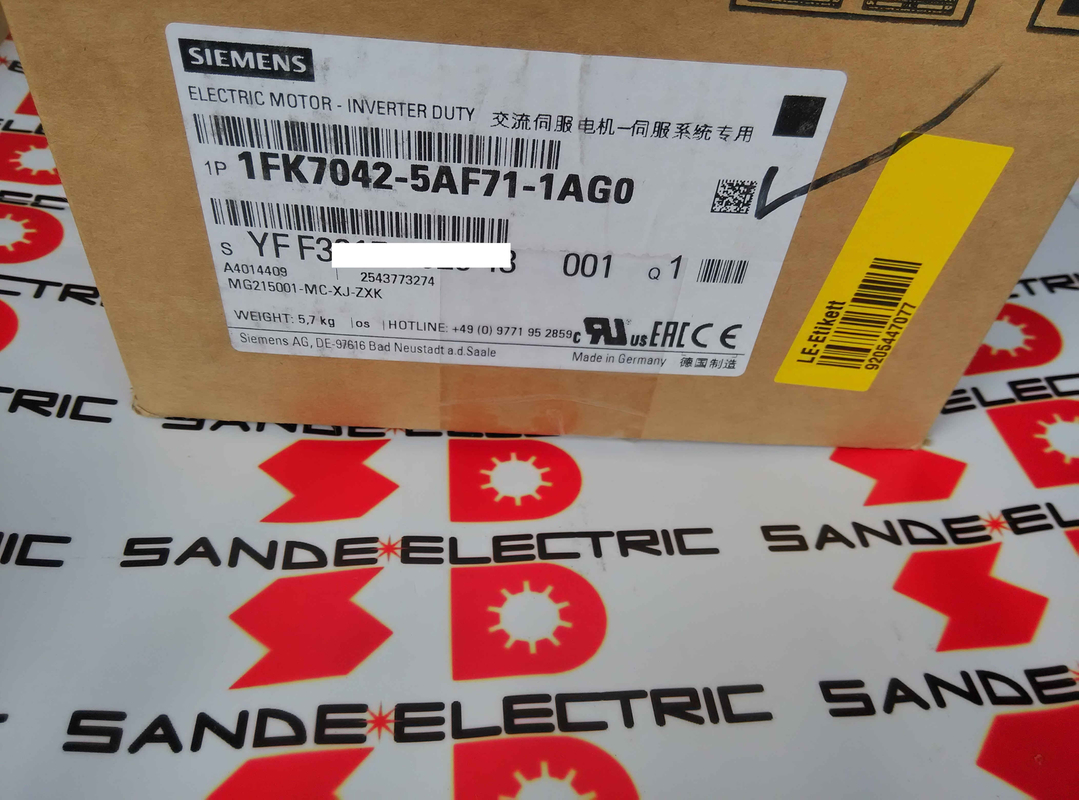

Siemens 1FK7042-5AF71-1AG0

1FK7 Compatto Servo Performance in una struttura di installazione ristretta

Il 1FK7042-5AF71-1AG0 è un servomotore sincrono 1FK7 Compact: coppia continua di 3 Nm a 3000 giri al minuto nel telaio con altezza dell'albero di 48 mm.Siemens posiziona la famiglia 1FK7 Compact per applicazioni in cui lo spazio di installazione è limitato ma le prestazioni servo sono complete, regolazione ripetibile della velocità e risposta dinamica veloce sono ancora necessarie.e i moduli di automazione strettamente confezionati sono tutti naturali.

Il rotore a magnete permanente produce una coppia costante in tutta la gamma di velocità.senza liquido refrigeranteA 0,82 kW in continuo, questo è appropriato per i cicli di lavoro tipici delle applicazioni di alimentazione e posizionamento dell'asse in automazione compatta.

Specificità principali

Numero d'ordine decodificato. Cosa ti dice 1AG0?

La struttura dei suffissi del numero d'ordine definisce la configurazione del motore:

per gli assi verticali o per i meccanismi a carico di gravità,è richiesta la variante del freno (sufisso H0) stesso motore con freno di tenuta elettromagnetico integrato L'albero di linea si basa interamente su servo blocco e accoppiamento a attrito per mantenere la posizione a riposo.

L'encoder incrementale richiede un ciclo di riferimento-ritorno ad ogni accensione della macchina per stabilire la posizione di riferimento dell'asse.è richiesta una variante con codificatore assoluto o codificatore EnDat.

270° connettore rotabile flessibilità dell'installazione

I connettori di alimentazione e segnale del 1FK7042-5AF71-1AG0 ruotano 270° attorno all'asse del motore.questo significa che la direzione di uscita del cavo può essere regolata al momento dell'installazione puntando il connettore all'indietroQuesto è un vantaggio pratico nelle costruzioni di macchine in cui il collegamento dei cavi è limitato.

Domande frequenti

D1: Questo motore ha un albero piatto e nessun freno. È adatto per assi verticali?

No, l'albero semplice senza freno di tenuta significa che la posizione al servo-off dipende interamente dal servo-blocco e dall'accoppiamento di attrito.Su assi verticali o carichi da gravità, in cui il carico si muove sotto gravità quando il servo è disattivato, è richiesta la variante del freno (sufisso -1AH0) con freno di tenuta elettromagnetico integrato.

D2: L'encoder incrementale richiede un ciclo di direzione a ogni accensione?

Sì, l'encoder incrementale non ha memoria di posizione assoluta, è necessario un ciclo di riferimento-ritorno ad ogni accensione per stabilire il riferimento di posizione dell'asse.Per la posizione assoluta su accensione senza orientamento, specificare una variante 1FK7 con un codificatore assoluto (EnDat) identificabile dal suffisso di codificatore pertinente nel numero d'ordine.

D3: Quali drive Siemens sono compatibili con il 1FK7042-5AF71-1AG0?

La famiglia 1FK7 è compatibile con i sistemi di servo propulsione SINAMICS S120 e S210, e con SIMODRIVE 611 tramite il modulo motore appropriato.Corrente nominale 95A. Quando si utilizza SINAMICS S120, l'unità può essere collegata tramite DRIVE-CLiQ se il motore è dotato di una presa DRIVE-CLiQ

D4: Che cosa significa il montaggio "IM B5 (IM V1, IM V3) "?

La geometria della flangia consente inoltre l'installazione di una flangia IM V1 (verticale, asse rivolto verso il basso) e di una flangia IM V3 (verticale,orientamento dell'albero verso l'alto) senza una variante di motore diversa.

D5: Da dove proviene il 1FK7042-5AF71-1AG0 dato che è stato interrotto?

Confirmare il numero di ordine completo 1FK7042-5AF71-1AG0 (tipo di codificatore, tipo di albero, tipo di motore, tipo di motore)freno/senza freno) dalla targhetta del motore installatoLa condizione dell'encoder deve essere verificata su ogni unità utilizzata.
