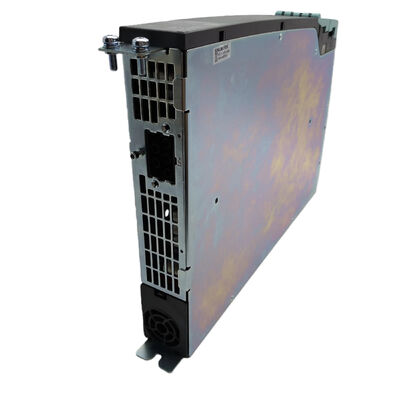

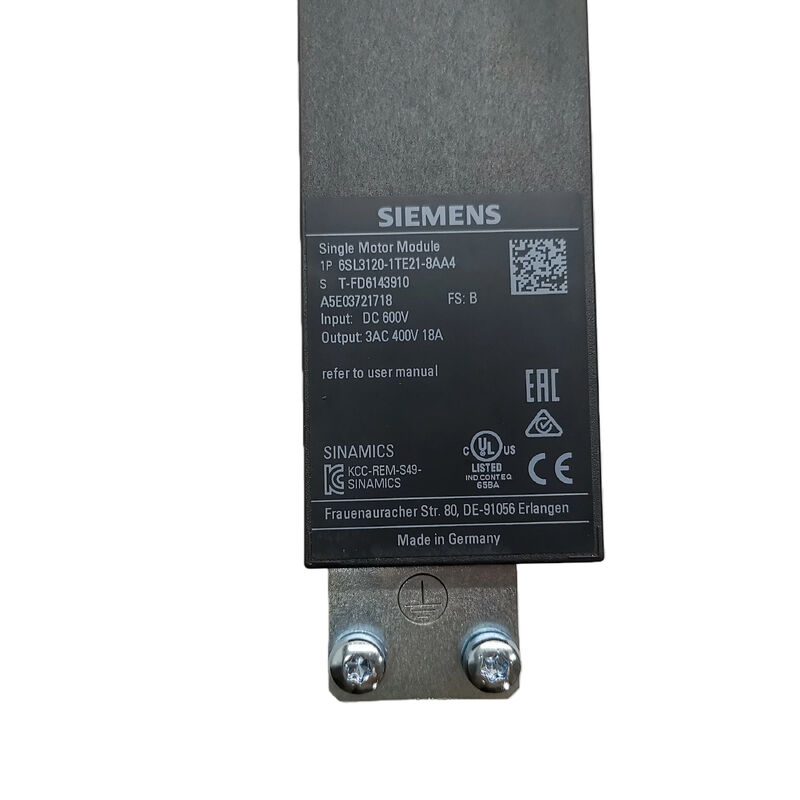

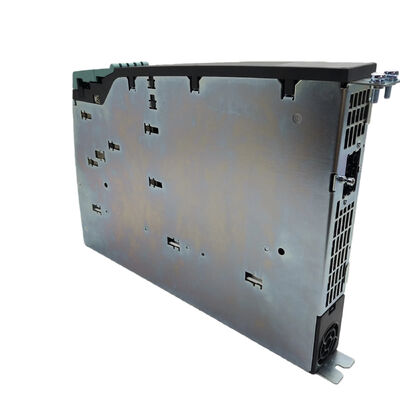

Modulo motore singolo Siemens 6SL3120-1TE21-8AA4 SINAMICS S120
Formato Booksize | 18A | 9,7 kW | Ingresso 600 VDC | 400V 3AC | Drive-CLiQ | Safety Integrated esteso | IP20
Un asse. Prestazioni complete. Nessun compromesso.
In qualsiasi sistema di automazione multi-asse, non tutti gli assi devono condividere il proprio inverter con un altro. Assi di avanzamento ad alta coppia, azionamenti mandrino esigenti e assi di posizionamento critici — in particolare quelli con carichi dinamici pesanti o requisiti di sicurezza indipendenti — meritano risorse di azionamento dedicate. Il Siemens 6SL3120-1TE21-8AA4 è un modulo motore monoasse in formato booksize SINAMICS S120, che eroga una corrente nominale di uscita di 18A a 9,7 kW a un singolo motore con l'intelligenza completa, l'architettura di sicurezza e la connettività Drive-CLiQ che definiscono la piattaforma S120.
Dove un modulo motore doppio divide le risorse tra due assi, questo modulo dedica tutto a uno: la corrente di uscita completa di 18A, l'ingresso indipendente di arresto sicuro, il controllo individuale del freno motore sicuro e il set completo di funzioni Extended Safety Integrated — tutto su un singolo canale dedicato all'interno dello stack booksize.
Specifiche Tecniche
| Parametro |
Valore |
| Codice Articolo |
6SL3120-1TE21-8AA4 |
| Serie |
SINAMICS S120 |
| Tipo Modulo |
Modulo Motore Singolo (inverter a 1 asse) |
| Formato Telaio |
Booksize |
| Tensione di Ingresso DC Link |
510 - 720 VDC (nominale 600 VDC) |
| Tensione di Uscita |
400 V, 3 fasi AC |
| Corrente Nominale di Uscita |
18 A |
| Corrente di Carico Base |
15,3 A |
| Potenza Nominale di Uscita |
9,7 kW |
| Intervallo Frequenza di Uscita |
0 - 650 Hz (modalità servo) |
| Frequenza di Impulso |
4,0 kHz |
| Alimentazione Elettronica 24V DC |
Tolleranza -15% a +20% |
| Metodo di Raffreddamento |
Raffreddamento ad aria interno |
| Interfaccia di Comunicazione |
Drive-CLiQ |
| Funzioni di Sicurezza |
Safety Integrated esteso |
| Conformità Standard di Sicurezza |
SIL 2 (IEC 61508) / PL d, Categoria 3 (EN ISO 13849-1) |
| Certificazioni |
CE, cULus |
| Ingressi di Arresto Sicuro |
1 |
| Controllo Freno Motore Sicuro |
1 |
| Ingresso Sensore di Temperatura |
1 |
| Grado di Protezione |
IP20 |
| Temperatura Operativa |
0°C a +40°C |
| Peso |
Circa 5 kg |
| Paese di Origine |
Germania |
18A Nominale / 15,3A Carico Base: Comprensione delle Due Cifre di Corrente
Due valori di corrente appaiono nelle specifiche di questo modulo e la distinzione è importante quando si dimensiona un gruppo di azionamento S120. La corrente nominale di 18A è la capacità di picco in regime stazionario per applicazioni servo e vettoriali esigenti — il numero che corrisponde alla corrente di targa del motore per un funzionamento continuo ad alta coppia. La corrente di carico base di 15,3A è la cifra ridotta per applicazioni gravose in cui il motore funziona continuamente a coppia elevata senza decelerazioni intermittenti per consentire il recupero termico.
Per la maggior parte delle applicazioni di assi di avanzamento servo con i loro cicli di lavoro intrinseci di accelerazione-decelerazione, si applica la corrente nominale completa di 18A. Per applicazioni a processo continuo — azionamenti mandrino che mantengono un carico di taglio costante, azionamenti convogliatori sotto coppia sostenuta — la corrente di carico base di 15,3A è il riferimento di dimensionamento conservativo. La scelta tra i due dipende dal profilo di carico specifico e il software di ingegneria SIZER di Siemens può calcolare la cifra appropriata per un dato ciclo applicativo.
Safety Integrated esteso: Certificato SIL 2 e PL d
L'architettura di sicurezza del 6SL3120-1TE21-8AA4 non è una funzionalità aggiuntiva — è firmware residente all'interno del modulo stesso, certificato Safety Integrity Level 2 secondo IEC 61508 e Performance Level d, Categoria 3 secondo EN ISO 13849-1. Ciò significa che le funzioni di sicurezza soddisfano standard verificati in modo indipendente per la tolleranza ai guasti e la probabilità di guasto, il che è importante quando il modulo viene incorporato nella valutazione formale di sicurezza di una macchina.
Le funzioni Extended Safety Integrated disponibili includono Safe Torque Off (STO), Safe Stop 1 (SS1), Safely Limited Speed (SLS) e Safe Brake Control (SBC). Ogni funzione opera tramite l'ingresso di arresto sicuro dedicato e l'uscita di controllo del freno sul modulo, senza richiedere un relè di sicurezza esterno o un PLC di sicurezza per le funzioni residenti nell'azionamento. L'ingresso del sensore di temperatura del motore fornisce un monitoraggio aggiuntivo della protezione termica come parte dello schema di protezione completo del modulo.
Per i costruttori di macchine che operano secondo i requisiti della Direttiva Macchine EN, avere funzioni di sicurezza certificate a questo livello e residenti nel modulo di azionamento semplifica notevolmente la documentazione di validazione della sicurezza — la certificazione del modulo copre la catena di sicurezza lato azionamento.
Drive-CLiQ: Intelligenza Integrata
L'interfaccia Drive-CLiQ è il modo in cui il 6SL3120-1TE21-8AA4 diventa più di uno stadio di potenza. Tramite un singolo cavo in fibra ottica digitale o in rame all'unità di controllo, il modulo comunica feedback in tempo reale, stato di guasto, dati dei parametri e la propria targhetta elettronica — l'identificazione hardware integrata che consente all'unità di controllo di riconoscere esattamente quale modulo è presente e configurare gli oggetti di azionamento di conseguenza.
All'accensione, l'unità di controllo legge automaticamente la targhetta del modulo. In uno scenario di sostituzione, ciò significa che il sistema riconosce il nuovo modulo senza inserimento manuale dei parametri. Per l'ingegnere di commissioning, elimina un potenziale errore di configurazione che altrimenti potrebbe manifestarsi alla prima accensione. Per il tecnico di manutenzione che sostituisce un modulo difettoso, significa che la macchina può essere rimessa in servizio più velocemente.
Il modulo viene fornito con un cavo Drive-CLiQ pre-tagliato per la connessione tra moduli all'interno dello stack booksize.
Frequenza di Uscita 650 Hz: La Capacità Nascosta
Il limite di frequenza di uscita di 650 Hz in modalità di controllo servo è sostanzialmente superiore alla maggior parte degli inverter VFD standard, e esiste per una buona ragione. I motori servo sincroni con un elevato numero di poli richiedono frequenze elettriche elevate per produrre velocità meccaniche pratiche — un motore a 6 poli a 4.500 giri/min necessita di 225 Hz di uscita; un motore a 10 poli a 6.000 giri/min necessita di 500 Hz. Il limite di 650 Hz del modulo accoglie queste configurazioni di motori servo ad alta velocità senza richiedere un inverter speciale.
Per i motori a induzione a 4 poli standard nelle applicazioni di controllo vettoriale, il limite di 300 Hz in modalità di controllo vettoriale copre velocità dell'albero ben superiori a qualsiasi requisito pratico. L'ampio intervallo di frequenza garantisce che una piattaforma modulare serva sia le applicazioni di controllo servo che quelle vettoriali senza sostituzione.
Integrazione di Sistema: Dove si Inserisce Questo Modulo
Il 6SL3120-1TE21-8AA4 occupa un singolo slot nello stack di azionamento booksize S120, posizionato a valle del modulo di linea sul bus DC condiviso. Si collega tramite Drive-CLiQ a qualsiasi unità di controllo S120 compatibile — CU320-2 per applicazioni multi-asse, CU310-2 per configurazioni più semplici, o controller integrati nelle piattaforme SIMOTION D o SINUMERIK CNC.
Il modulo supporta tutte e tre le modalità di controllo SINAMICS S120: controllo servo per assi di avanzamento controllati in posizione, controllo vettoriale per azionamenti motore a induzione ad alte prestazioni e controllo V/f per semplici applicazioni controllate in velocità dove non è richiesta una regolazione completa ad anello chiuso. La selezione della modalità è una modifica di un parametro software, non una modifica hardware.
Le unità di controllo e le piattaforme di sistema compatibili includono:
- SINUMERIK 840D sl— assi di avanzamento e mandrino per macchine utensili CNC
- SIMOTION D— controllo del movimento coordinato per imballaggio, stampa e trasformazione
- CU320-2— automazione multi-asse generale
- CU310-2— architetture di sistema monoasse e più semplici
Generazione AA4: Stato Attuale di Produzione
Il suffisso AA4 identifica questa come l'attuale generazione hardware attiva nella classe dei moduli motore singoli da 18A, che sostituisce la precedente variante AA3 (6SL3120-1TE21-8AA3). Il riconoscimento automatico della targhetta di Drive-CLiQ gestisce la retrocompatibilità in modo trasparente — un modulo AA4 inserito al posto di un AA3 in un sistema S120 esistente viene riconosciuto dall'unità di controllo senza modifiche firmware o inserimenti manuali di parametri.
Domande Frequenti
D1: Qual è la differenza pratica tra scegliere questo modulo motore singolo rispetto a un modulo motore doppio per un'applicazione a due assi?
Un modulo motore doppio (come il 6SL3120-2TE21-8AA4, con una potenza nominale di 2 x 18A) condivide la sua corrente nominale tra due assi. Se entrambi gli assi raramente raggiungono il picco contemporaneamente e nessuno dei due richiede un'uscita continua a piena corrente, il modulo doppio offre prestazioni adeguate in metà larghezza di armadio. Il modulo singolo dedica i pieni 18A e tutte le risorse di sicurezza a un asse — la scelta giusta quando un asse richiede coppia elevata continua, eventi di sicurezza indipendenti o corrente di picco garantita che non può essere condivisa. Per mandrini di lavorazione ad alta coppia o assi a portale pesanti, i moduli singoli sono tipicamente la specifica appropriata.
D2: Questo modulo può funzionare con alimentazione di rete AC 400V senza un modulo di linea?
No. Il 6SL3120-1TE21-8AA4 accetta solo ingresso DC link (510-720 VDC). Richiede un modulo di linea SINAMICS S120 a monte per convertire l'alimentazione AC trifase in ingresso nella tensione del bus DC. Il modulo di linea gestisce anche la rigenerazione — restituendo l'energia di frenata all'alimentazione durante la decelerazione. Il modulo motore stesso non ha capacità di ingresso AC.
D3: Quali moduli di linea SINAMICS S120 sono compatibili con questo modulo motore?
Qualsiasi modulo di linea booksize S120 che mantiene 510-720 VDC sul bus DC è elettricamente compatibile — inclusi gli Smart Line Module, Basic Line Module e Active Line Module nelle potenze appropriate. La scelta tra questi tipi di moduli di linea influisce se il sistema supporta la rigenerazione di potenza e quale compensazione della qualità della potenza è necessaria, ma uno qualsiasi di essi alimenterà correttamente il 6SL3120-1TE21-8AA4 nell'intervallo di tensione del bus DC.
D4: Il modulo AA4 sostituisce direttamente l'AA3 nelle installazioni esistenti?
Sì, nella stragrande maggioranza dei sistemi booksize S120. Le specifiche elettriche, le dimensioni fisiche, l'interfaccia Drive-CLiQ e il set di funzioni di sicurezza sono identici tra AA3 e AA4. L'unità di controllo legge la targhetta elettronica dell'AA4 all'accensione e configura l'oggetto di azionamento senza intervento manuale. Il forum di supporto industriale Siemens conferma che l'AA4 sostituisce l'AA3 nei sistemi basati su SIMOTION — il download del firmware e dei dati dei parametri dell'azionamento dal controller gestisce la transizione.
D5: Cosa causa tipicamente il guasto in questo modulo e cosa dovrebbe essere ispezionato preventivamente?
Le modalità di guasto più comuni nei moduli motore booksize S120 sono guasti ai transistor IGBT da guasti lato motore (cortocircuiti avvolgimento, guasti fase-fase), degrado dei condensatori nel corso degli anni di funzionamento e usura della ventola di raffreddamento. Le misure preventive includono l'ispezione periodica della ventola interna per la corretta velocità e un flusso d'aria pulito, il monitoraggio della tensione del bus DC per livelli anomali che stressano i condensatori e la garanzia che l'integrità dell'isolamento del motore venga controllata durante gli intervalli di manutenzione pianificata piuttosto che attendere un guasto del modulo che indichi un problema al motore. Le letture di temperatura del modulo tramite Drive-CLiQ possono fornire un avviso precoce di un flusso d'aria inadeguato prima che si verifichi uno spegnimento termico.
