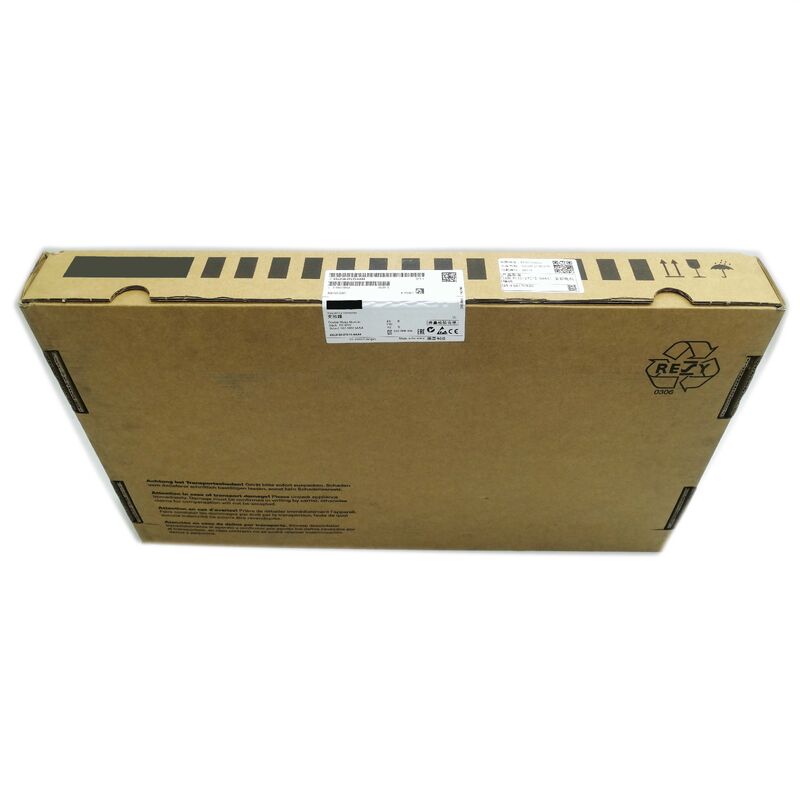

Modulo motore doppio Siemens 6SL3120-2TE15-0AA4 SINAMICS S120
Formato Booksize | 2 * 5A | Ingresso 600 VDC | Uscita 400V 3AC | Drive-CLiQ | Safety Integrated estesa | IP20
Due assi, un alloggiamento compatto
Il Siemens 6SL3120-2TE15-0AA4 è un modulo motore doppio booksize SINAMICS S120 con una potenza nominale di uscita di 2 * 5A, che serve due assi indipendenti da un unico alloggiamento compatto. Attinge al collegamento DC condiviso mantenuto dal modulo di linea a monte, comunica con l'unità di controllo tramite Drive-CLiQ e include la piena funzionalità Extended Safety Integrated su entrambi i canali come standard.
Specifiche Tecniche
| Codice Articolo |
6SL3120-2TE15-0AA4 |
| Serie |
SINAMICS S120 |
| Tipo Modulo |
Modulo Motore Doppio (inverter a 2 assi) |
| Formato Telaio |
Booksize |
| Tensione di Ingresso Collegamento DC |
600 VDC |
| Tensione di Uscita |
400 V, 3 fasi AC |
| Corrente di Uscita Nominale (per asse) |
5 A |
| Corrente di Carico Base (per asse) |
4.3 A |
| Corrente Collegamento DC |
6 A |
| Intervallo Frequenza di Uscita |
0 a 650 Hz |
| Capacità di Sovraccarico |
150% per 60s / 200% per 3s |
| Metodo di Raffreddamento |
Raffreddamento ad aria interno |
| Interfaccia di Comunicazione |
Drive-CLiQ |
| Funzioni di Sicurezza |
Extended Safety Integrated (STO, SS1, SLS, SBC) |
| Grado di Protezione |
IP20 |
| Temperatura Operativa |
0°C a +40°C (possibile derating fino a +50°C) |
| Connessioni Motore |
2 * connettori plug-in |
| Connessione Bus DC |
2 * barre bus integrate per collegamento DC |
| Bus DC 24V |
Barra bus integrata per bus DC 24V |
| Ingressi Safe Standstill |
2 (uno per canale) |
| Controllo Sicuro Freno Motore |
2 (uno per canale) |
| Paese di Origine |
Germania |
Caratteristiche Principali
- Design compatto a doppio asse che consente di risparmiare spazio nell'armadio e riduce il numero di componenti
- Capacità di sovraccarico 150%/200% per gestire le richieste di picco di accelerazione
- Intervallo di frequenza di uscita da 0 a 650 Hz per supportare motori ad alta velocità e ad alto numero di poli
- Funzioni di sicurezza indipendenti per ciascun asse (STO, SS1, SLS, SBC)
- Interfaccia Drive-CLiQ per il riconoscimento e la configurazione automatica del modulo
- Raffreddamento ad aria interno che elimina la necessità di sistemi di raffreddamento esterni
Domande Frequenti
Qual è la potenza nominale corrispondente alla corrente di uscita di 5A per canale?
A 400V trifase in uscita e 5A di corrente nominale, ciascun canale eroga circa 2,7 kW di potenza di uscita continua, adatta per servomotori e motori asincroni compatti nella gamma sub-3kW.
I due canali motore possono funzionare in modo completamente indipendente, inclusi eventi di sicurezza indipendenti?
Sì. Ciascun canale dispone del proprio ingresso Safe Standstill e dell'uscita Safe Motor Brake Control, consentendo arresti di sicurezza indipendenti senza influenzare l'altro canale.
Qual è la differenza tra il 6SL3120-2TE15-0AA4 e il 6SL3120-2TE15-0AD0?
Entrambi sono moduli motore doppio booksize SINAMICS S120 con una potenza nominale di 2 * 5A. L'AA4 è il tipo booksize standard attuale, mentre l'AD0 è il tipo booksize D con un profilo più stretto per installazioni in armadi compatti.
Questo modulo richiede un raffreddamento esterno o un condotto di raffreddamento?
No. Il modulo dispone di un raffreddamento ad aria completamente interno con ventola integrata. Non è necessario alcun ventilatore esterno, scambiatore di calore o collegamento a condotto di raffreddamento.
Quali varianti di unità di controllo sono compatibili con questo modulo?
Compatibile con qualsiasi unità di controllo SINAMICS S120 in grado di supportare moduli motore booksize tramite Drive-CLiQ, inclusi CU320-2, CU310-2, SIMOTION D e unità di controllo CNC integrate SINUMERIK.
