480V PM240 Sinamics G120 Power Module 6SL3224-0BE33-0UA0

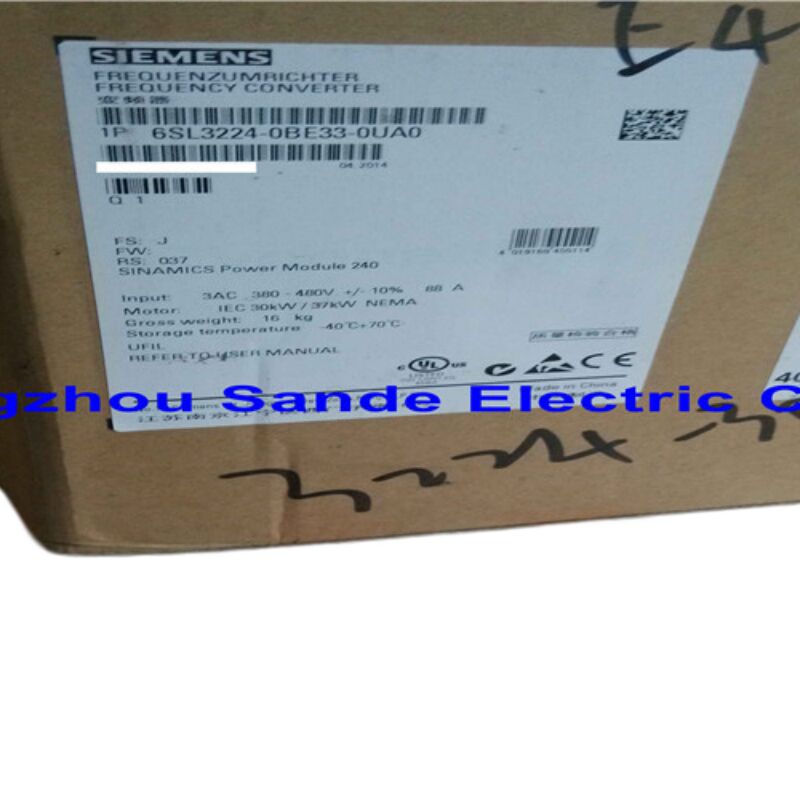

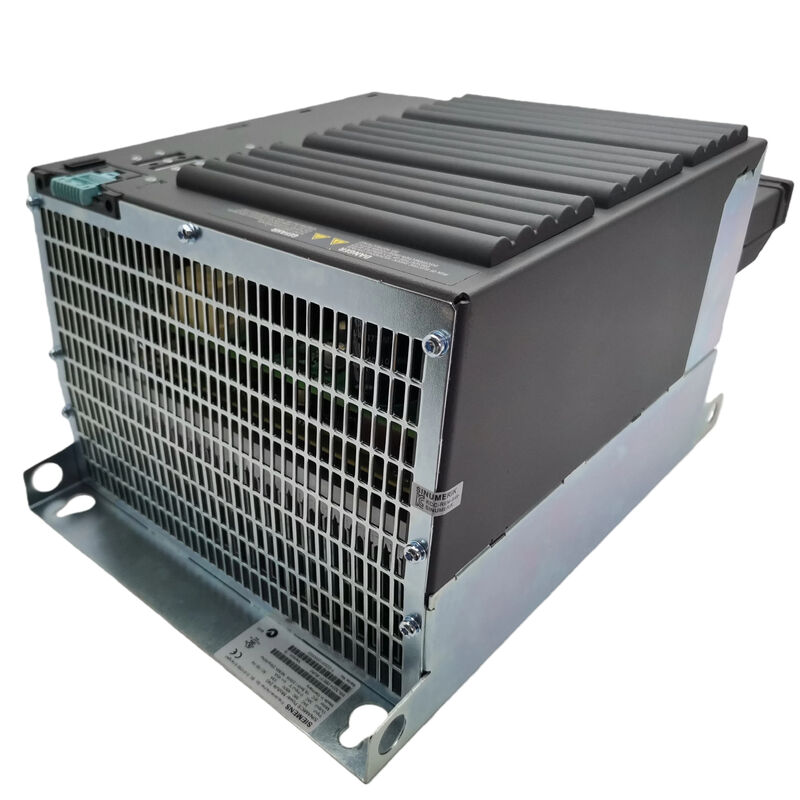

Siemens 6SL3224-0BE33-0UA0 — Modulo di potenza SINAMICS G120 PM240, 30 kW / 480V, Non filtrato con chopper di frenatura

Panoramica

Il 6SL3224-0BE33-0UA0 è un modulo di potenza da 30 kW della famiglia di azionamenti SINAMICS G120 di Siemens — una delle piattaforme di azionamento a frequenza variabile (VFD) più diffuse nell'automazione industriale. Nello specifico, questa è la variante PM240: non filtrata, con chopper di frenatura integrato, progettata per applicazioni trifase AC nella banda di tensione 380–480 V.

Al suo interno, il PM240 è il motore di un sistema G120. Gestisce tutto il lavoro di conversione della potenza — rettificando l'alimentazione AC in ingresso, gestendo la tensione del bus DC e generando l'uscita a frequenza variabile che controlla la velocità e la coppia del motore. L'intelligenza di controllo risiede in un'unità di controllo separata (serie CU230/CU240), che si aggancia direttamente al PM240 tramite un'interfaccia standardizzata. Questo approccio modulare è uno dei punti di forza distintivi del G120: è possibile sostituire, aggiornare o riconfigurare l'azionamento senza toccare lo stadio di potenza o ricablare il quadro.

Specifiche tecniche chiave

Sovraccarico elevato vs. Sovraccarico basso — Quale modalità si applica a te?

Questo è un dettaglio che coglie di sorpresa gli utenti G120 per la prima volta, quindi vale la pena spiegarlo chiaramente.

Modalità Sovraccarico Elevato (HO) valuta il modulo a 30 kW. È la scelta corretta per carichi che richiedono picchi di coppia brevi e intensi — sistemi di trasporto che devono avviarsi a pieno carico, paranchi, estrusori o qualsiasi applicazione in cui il motore potrebbe dover spingere ben oltre la sua potenza nominale in regime stazionario per alcuni secondi alla volta. L'azionamento manterrà una corrente del 200% per un massimo di 3 secondi e del 150% per un massimo di 57 secondi, prima che intervenga il limite termico.

Modalità Sovraccarico Basso (LO) valuta lo stesso hardware a 37 kW. Qui le richieste di sovraccarico sono più miti — pompe centrifughe, ventilatori e compressori raramente vedono picchi di coppia improvvisi. Progettando per un profilo di sovraccarico più morbido, Siemens consente allo stesso PM240 di servire un motore fisicamente più grande in queste applicazioni, sfruttando al meglio l'hardware già in vostro possesso.

La distinzione è importante al momento della selezione del motore, non durante l'installazione. Entrambe le modalità funzionano su hardware identico.

Chopper di frenatura integrato — Perché è lì

Gli azionamenti a frequenza variabile standard scaricano l'energia rigenerativa (da carichi in decelerazione) nel bus DC. Senza un posto dove quell'energia possa andare, la tensione del bus DC sale fino a quando l'azionamento non va in guasto. Il PM240 risolve questo problema con un circuito chopper di frenatura integrato, che instrada l'energia in eccesso verso un resistore di frenatura esterno (venduto separatamente, dimensionato per l'applicazione).

Ciò rende il PM240 adatto per applicazioni con:

• Cicli di decelerazione frequenti o rapidi
• Carichi ad alta inerzia (grandi volani, centrifughe, sistemi di avvolgimento/svolgimento)
• Carichi verticali o sistemi di sollevamento in cui il carico può azionare il motore come generatore

Se la tua applicazione funziona in una direzione stazionaria senza significative richieste di frenatura rigenerativa, il chopper rimane semplicemente inattivo — non aggiunge alcuno svantaggio all'installazione.

Cosa non include il PM240

Prima di ordinare, notare cosa viene fornito con il 6SL3224-0BE33-0UA0:

• Nessuna unità di controllo. Il PM240 richiede una CU compatibile (come la CU240E-2, CU230P-2 o altre della linea G120) per funzionare. La CU corretta dipende dal tuo protocollo di bus di campo, dai requisiti di sicurezza e dalle esigenze di I/O.
• Nessun BOP (pannello operatore di base). La regolazione locale dei parametri richiede un BOP-2 opzionale o una connessione a uno strumento di commissioning come STARTER o Startdrive.
• Nessun filtro di linea EMC. Il suffisso "0UA0" nel codice articolo indica un'unità non filtrata. Se la tua installazione richiede la conformità ai limiti EMC Categoria C2 o C3, è necessario aggiungere un filtro di linea esterno o specificare la variante filtrata (suffisso "0AA0").

Applicazioni tipiche

Il 6SL3224-0BE33-0UA0 si trova in un'ampia gamma di ambienti di automazione di processo e di fabbrica:

• Sistemi di pompe e ventilatori (operanti in modalità LO per la massima potenza del motore)
• Linee di trasporto e movimentazione materiali (sfruttando la modalità HO per l'avviamento dipendente dal carico)
• Compressori e miscelatori
• Assi ausiliari delle macchine utensili
• Macchine per imballaggio
• Unità di trattamento aria HVAC in edifici commerciali o industriali più grandi

La sua gamma di potenza 30/37 kW copre dimensioni di motori che si trovano al confine tra azionamenti a velocità variabile più piccoli e sistemi di azionamento più grandi montati in armadio — rendendo il G120 una scelta pratica dove lo spazio nel quadro e la flessibilità di installazione sono importanti.

Domande frequenti

D1: Questo modulo di potenza funziona con tutte le unità di controllo SINAMICS G120?

La maggior parte delle unità di controllo G120 delle famiglie CU230P-2 e CU240E-2 si montano direttamente sul PM240. Tuttavia, non tutte le combinazioni CU-PM sono valide — Siemens pubblica una matrice di compatibilità nel manuale di installazione del sistema G120 (disponibile sul portale Siemens Industry Online Support) che conferma quali combinazioni sono approvate. Se stai sostituendo un azionamento che funzionava in precedenza, abbina il codice articolo della CU dall'installazione esistente piuttosto che presumere che qualsiasi CU funzioni con questo PM240.

D2: Qual è la differenza tra il 6SL3224-0BE33-0UA0 (non filtrato) e il 6SL3224-0BE33-0AA0 (filtrato)?

L'hardware all'interno di entrambe le unità è essenzialmente lo stesso — stessa dimensione del telaio, stessa potenza nominale, stesso chopper di frenatura. La variante filtrata (0AA0) aggiunge un filtro di linea EMC integrato di Classe A, rendendola fisicamente più alta (635 mm vs. 497 mm) e più adatta per installazioni in cui le emissioni elettromagnetiche condotte devono soddisfare i requisiti EN 61800-3 Categoria C2. Il 0UA0 non filtrato è specificato dove è già presente un filtro esterno nel quadro, dove l'azionamento è collegato a un'alimentazione industriale esente da rigorosi requisiti EMC, o dove l'ingombro ridotto è una priorità.

D3: Questo azionamento può essere utilizzato su un'alimentazione da 480 V, come specificato nel titolo del prodotto?

Sì. L'intervallo di ingresso nominale di 380–480 V 3AC (±10%) significa che l'azionamento è progettato per funzionare correttamente a qualsiasi tensione di alimentazione nominale compresa tra 380 V e 480 V. Un'alimentazione da 480 V rientra in questo intervallo. La tolleranza ±10% significa che l'azionamento gestirà tensioni transitorie fino a circa 528 V senza guasti — utile nei sistemi di alimentazione in cui la regolazione della tensione è imperfetta.

D4: Il 6SL3224-0BE33-0UA0 è ancora in produzione?

Questo specifico codice articolo è stato elencato da alcuni distributori come dismesso o in transizione. Siemens sviluppa attivamente la piattaforma G120 e le configurazioni successive potrebbero avere codici articolo aggiornati che riflettono revisioni hardware modificate. Per i progetti in corso, è consigliabile confermare la disponibilità attuale e verificare se si applica un codice articolo di sostituzione diretta. Unità ricondizionate e di scambio da fornitori affidabili di automazione industriale rimangono un'opzione pratica per le applicazioni di manutenzione.

D5: Quale resistore di frenatura deve essere abbinato a questo modulo?

Il resistore di frenatura appropriato dipende dalla potenza di frenatura richiesta dalla tua applicazione — in particolare la potenza di frenatura di picco, il ciclo di lavoro degli eventi di frenatura e l'energia totale da dissipare per ciclo. Siemens pubblica indicazioni sul dimensionamento dei resistori nel manuale di installazione hardware SINAMICS G120 (numero di documento 6SL3097-4AL00-0BP3 o equivalente per la tua versione firmware). Come punto di partenza, il resistore deve essere dimensionato per la potenza di picco del chopper del PM240 e dimensionato termicamente per la frequenza di ripetizione dei tuoi cicli di decelerazione. Un sottodimensionamento del resistore è un errore comune di messa in servizio che porta a uno spegnimento termico prematuro.

Nota: il modulo di potenza 6SL3224-0BE33-0UA0 viene fornito senza unità di controllo o pannello operatore. Per il pieno funzionamento del sistema è richiesta un'unità di controllo SINAMICS G120 compatibile, ordinata separatamente. Verificare sempre le specifiche rispetto alla scheda tecnica del prodotto Siemens prima dell'installazione.
