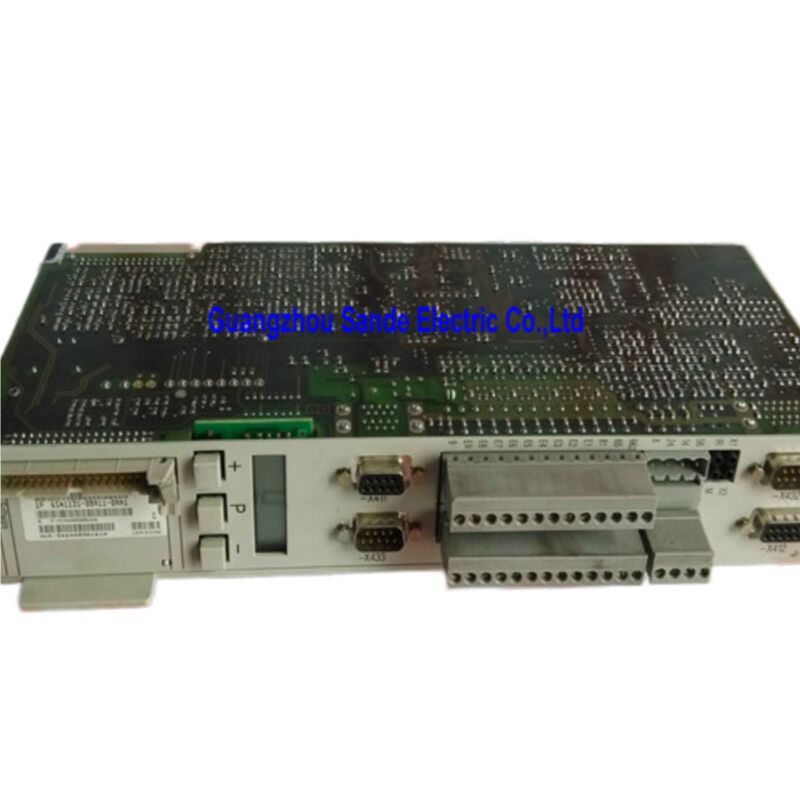

Unità di controllo del servo-conduttore a ciclo chiuso 6SN1121-0BA11-0AA1

Siemens 6SN1121-0BA11-0AA1 SIMODRIVE 611-A Unità di Controllo

Controllo ad Anello Chiuso | Azionamento Mandrino Principale | Motore 1PH | Versione Universale | Modulo Plug-in

Dove Inizia il Controllo del Mandrino

Su qualsiasi macchina utensile CNC basata sulla piattaforma SIMODRIVE 611 di Siemens, l'unità di controllo ad anello chiuso è l'intelligenza dietro l'elettronica di potenza. Elabora il feedback dell'encoder, esegue gli algoritmi di controllo di corrente e velocità, gestisce l'interfaccia di setpoint con il controller CNC e determina se il mandrino accelera dolcemente alla velocità programmata o va in stato di guasto. Il modulo di potenza fornisce la corrente, ma questa unità di controllo decide esattamente come utilizzarla.

Il 6SN1121-0BA11-0AA1 è l'unità di controllo ad anello chiuso plug-in SIMODRIVE 611-A nella versione Universale, costruita appositamente per azionamenti mandrino principale dotati di motori asincroni 1PH. Si inserisce direttamente nel modulo di potenza SIMODRIVE 611, si collega al CNC SINUMERIK tramite il bus di azionamento e porta la piena capacità di controllo del mandrino ad anello chiuso della piattaforma 611-A all'asse della macchina che tipicamente svolge il lavoro più impegnativo: il mandrino di taglio.

Specifiche Tecniche

L'Architettura 611-A: Setpoint Analogico, Affidabilità Industriale

SIMODRIVE 611-A si riferisce alla variante con interfaccia setpoint analogica della famiglia di controllo ad anello chiuso 611, a differenza della serie 611-D (digitale). In un sistema con interfaccia analogica, i comandi di velocità e coppia viaggiano dal CNC SINUMERIK al modulo di azionamento come segnali di tensione analogica ±10V. Questa architettura precede l'adozione diffusa dei bus di azionamento digitali ed è stato l'approccio standard su un enorme numero di macchine utensili equipaggiate con SINUMERIK costruite negli anni '90 e nei primi anni 2000.

Il risultato pratico è che il 6SN1121-0BA11-0AA1 rimane il corretto pezzo di ricambio per una base installata molto ampia di macchine attualmente in servizio produttivo. L'interfaccia analogica non è inferiore: per applicazioni di mandrino principale in cui il CNC comanda la velocità e l'azionamento chiude l'anello, offre prestazioni del tutto adeguate e la semplicità dell'architettura significa meno punti di potenziale incompatibilità del firmware durante la sostituzione.

Interfaccia X432: Doppia Funzione e Critica per il Funzionamento

Il connettore X432 è la caratteristica più specifica per l'applicazione di questa unità di controllo ed è utile comprenderne il funzionamento prima della messa in servizio o della sostituzione della scheda.

Secondo la Guida di Pianificazione SIMODRIVE 611 di Siemens, X432 svolge due funzioni mutuamente esclusive a seconda di come è configurata la macchina:

Come ingresso encoder mandrino per il posizionamento: Il segnale dell'encoder del mandrino si collega a X432, fornendo all'unità di controllo il feedback necessario per eseguire l'arresto orientato del mandrino (posizionamento asse C). Questo è essenziale sui centri di tornitura e sui centri di lavoro dove il mandrino deve fermarsi in una posizione angolare definita per consentire il cambio utensile automatico, il cambio marcia o le operazioni di tornitura di contorno.

Come interfaccia WSG (uscita posizione rotore verso NC): In questa configurazione, X432 emette un segnale di posizione del rotore al CNC SINUMERIK, consentendo all'NC di utilizzare i dati di posizione del mandrino per operazioni coordinate, come la maschiatura sincrona, in cui l'asse di avanzamento e il mandrino devono muoversi in precisa sincronizzazione angolare.

Solo una funzione è attiva alla volta. La documentazione Siemens specifica che solo circuiti PELV (Protective Extra Low Voltage) devono essere collegati al pin 15 di X432 e al pin 3 di X433. Per circuiti non PELV su AS1 e AS2, deve essere applicata una codifica del connettore per evitare un errato inserimento del connettore secondo EN 60204-1, Sezione 6.4.

Motori Compatibili e Combinazioni di Azionamento

Il 6SN1121-0BA11-0AA1 è progettato per l'uso con motori asincroni SIEMENS serie 1PH, la famiglia di motori per mandrino principale che è stata lo standard sui centri di lavoro e torni controllati da SINUMERIK per decenni. Le serie 1PH4, 1PH6 e 1PH7 sono i compagni tipici.

L'unità di controllo si accoppia con i moduli di potenza SIMODRIVE 611 (serie 6SN1123) selezionati in base alla corrente nominale richiesta del motore mandrino. L'assemblaggio combinato, unità di controllo più modulo di potenza, si collega al CNC SINUMERIK 840D o 840Di tramite il bus di azionamento. Durante la fase di inizializzazione (accensione o reset), il SINUMERIK 840D scarica automaticamente il software di azionamento sulla scheda di controllo tramite il bus di azionamento, il che significa che in genere non è necessario alcun caricamento manuale del software o un dispositivo di programmazione separato durante la messa in servizio di sostituzione.

I controller CNC compatibili includono:

• SINUMERIK 840D e 840D sl
• SINUMERIK 840Di
• SINUMERIK 810D

Versione Universale: Cosa Comprende

La designazione "Universale" nella descrizione del prodotto distingue questa unità di controllo dalla variante "High Performance". Entrambe servono applicazioni di azionamento mandrino principale, ma la versione Universale copre l'intera gamma di applicazioni standard del mandrino (controllo velocità con setpoint analogico, orientamento mandrino, uscita WSG) senza la capacità di risposta dinamica estesa e il controllo di corrente a banda larga più elevata della versione High Performance.

Per la stragrande maggioranza dei centri di lavoro CNC e dei centri di tornitura in cui il mandrino funziona a velocità programmate, esegue orientamenti per il cambio utensile ed esegue cicli di maschiatura sincrona, la versione Universale è la specifica corretta e appropriata. La versione High Performance aggiunge valore principalmente nelle applicazioni che richiedono transitori di velocità estremamente rapidi o rigidità dinamica molto elevata contro i disturbi di carico, meno comuni nelle applicazioni di mandrino per macchine utensili di uso generale.

Note di Installazione e Sostituzione

Il design plug-in significa che la sostituzione è un'operazione di scambio scheda: il modulo di potenza rimane nel quadro e viene scambiata solo l'unità di controllo. Dopo l'inserimento, si applicano i seguenti passaggi:

Il CNC SINUMERIK scarica il software di azionamento sulla nuova unità di controllo al primo avvio tramite il bus di azionamento. I parametri specifici della macchina (tipo di encoder mandrino, passi del riduttore, limiti di velocità, soglie di monitoraggio) sono memorizzati nell'NC SINUMERIK e ritrasmessi alla nuova unità di controllo durante questo processo. Prima di restituire la macchina alla produzione, dovrebbe essere eseguito un test completo della funzione mandrino, incluso l'orientamento se utilizzato. Verificare che il cablaggio X432 sia corretto per la configurazione specifica dell'encoder mandrino o WSG della macchina.

Domande Frequenti

D1: Qual è la differenza tra 6SN1121-0BA11-0AA1 e 6SN1121-0BA11-0AA0?

Entrambe sono unità di controllo SIMODRIVE 611-A versione Universale per azionamenti mandrino principale 1PH. Le cifre finali (AA0 vs AA1) indicano i livelli di revisione hardware. L'AA1 è la revisione più recente ed è il riferimento di sostituzione standard. Nella maggior parte dei casi, l'AA1 sostituisce l'AA0 come aggiornamento hardware diretto senza differenze funzionali dal punto di vista del sistema di azionamento. Confermare con la documentazione della macchina utensile se la compatibilità specifica della revisione hardware è una preoccupazione per la propria versione CNC SINUMERIK.

D2: Questa unità di controllo può essere utilizzata anche con motori servo 1FT6 o 1FK per applicazioni di assi di avanzamento?

No. Il 6SN1121-0BA11-0AA1 è specificamente progettato per applicazioni di azionamento mandrino principale con motori asincroni 1PH. Per il controllo servo degli assi di avanzamento utilizzando motori servo 1FT6, 1FK o simili, i prodotti corretti sono le unità di controllo ad anello chiuso digitali SIMODRIVE 611-D o 611 Universal (serie 6SN1118). L'utilizzo di un'unità di controllo mandrino per un asse di avanzamento servo comporterà un comportamento di controllo errato e non dovrebbe essere tentato.

D3: Dopo aver sostituito la scheda, quali parametri devono essere impostati sul SINUMERIK CNC?

Se la sostituzione è uno scambio "come per come" (stesso codice articolo), il CNC SINUMERIK dovrebbe scaricare automaticamente i parametri di azionamento precedentemente salvati sulla nuova unità di controllo durante l'inizializzazione all'accensione. È essenziale che il backup dei parametri della macchina sia aggiornato prima dello scambio della scheda. Dopo la sostituzione, verificare che tutti i parametri specifici del mandrino (tipo di encoder, passi del riduttore, limiti di velocità, valori di monitoraggio) siano stati trasferiti correttamente e confermare la funzionalità del mandrino, incluso l'arresto di orientamento se la macchina lo utilizza.

D4: Quali allarmi sul SINUMERIK indicano tipicamente che questa unità di controllo si è guastata?

Gli allarmi relativi all'azionamento che puntano all'hardware dell'asse mandrino sono gli indicatori più comuni. L'allarme 300501 (azionamento non pronto), l'allarme 300507 (uscita regolatore di velocità limitata), gli allarmi di guasto hardware sull'asse mandrino o il mancato avvio completo dell'azionamento mandrino all'accensione giustificano tipicamente un'indagine sull'unità di controllo. Prima di dichiarare guasta la scheda, verificare che sia presente l'alimentazione di controllo a 24V DC, che la connessione del bus di azionamento sia sicura e che il modulo di potenza del mandrino stesso non sia la fonte del guasto.

D5: Il pezzo è discontinuato, è ancora in assistenza e riparazione?

Siemens ha ritirato il 6SN1121-0BA11-0AA1 dalla produzione standard nel settembre 2018, ma gli azionamenti mandrino SIMODRIVE 611-A rimangono in servizio su un gran numero di macchine in tutto il mondo. Sia unità di scorte nuove-vecchie rimanenti che schede certificate ricondizionate continuano ad essere ampiamente disponibili tramite specialisti di parti di automazione industriale che supportano la piattaforma SIMODRIVE 611. I servizi professionali di ricondizionamento testano queste schede in condizioni di pieno carico su sistemi di azionamento 611 effettivi, rendendo le unità adeguatamente ricondizionate un'opzione di manutenzione affidabile per la vita prevedibile delle macchine dotate di questa unità di controllo.
