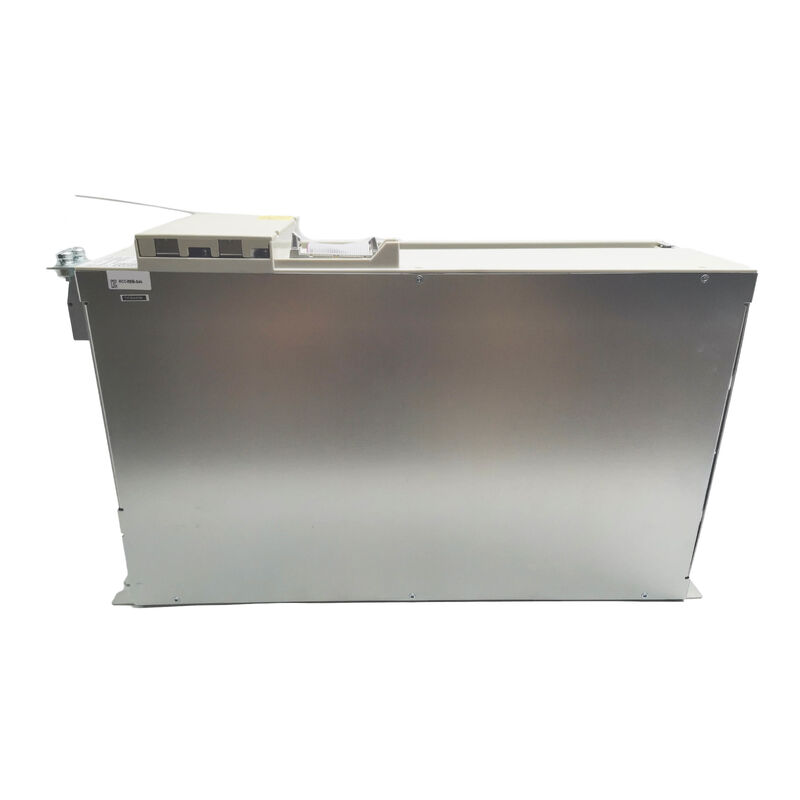

Modulo di alimentazione sinamica per il raffreddamento interno 6SN1123-1AAOO-0BA2 6SN1123-1AA00-0BA2

Siemens 6SN1123-1AA00-0BA2 | SIMODRIVE 611 Modulo di Potenza a Raffreddamento Interno — Link DC 400/480V AC / 600V

Modulo di Potenza nell'Architettura SIMODRIVE 611

Il 6SN1123-1AA00-0BA2 è un modulo di potenza della serie SIMODRIVE 611 — la piattaforma di azionamento che è diventata il sistema di azionamento standard per macchine utensili controllate da SINUMERIK in impianti automobilistici, aerospaziali, di lavorazione di precisione e di produzione generale. Il modulo di potenza gestisce la commutazione ad alta corrente per l'uscita del motore. La scheda di controllo dell'azionamento — un componente separato che si monta sul modulo di potenza — contiene i parametri dell'asse e gestisce la comunicazione con il controller SINUMERIK.

Entrambi devono essere presenti e funzionanti affinché l'asse possa operare. Quando un modulo di potenza si guasta mentre la scheda di controllo dell'azionamento è intatta, la scheda di controllo viene trasferita al modulo di potenza di ricambio — i parametri dell'azionamento sono memorizzati nel controller o nella scheda di controllo, non nel modulo di potenza stesso. Un download di parametri dall'NCU o dallo strumento di configurazione dell'azionamento dopo l'installazione ripristina le impostazioni dell'asse.

Specifiche Chiave

Raffreddamento Interno — La Specifica Corretta per Armadi Standard

Il suffisso 0BA2 identifica la variante a raffreddamento interno. Questo modulo gestisce la dissipazione termica utilizzando il flusso d'aria ambiente dell'armadio — nessun dissipatore sul pannello posteriore, nessun circuito di raffreddamento a liquido, nessuna infrastruttura di raffreddamento aggiuntiva richiesta oltre a un'adeguata ventilazione dell'armadio. La versione a raffreddamento interno è corretta per:

• Armadi standard chiusi con ventilazione normale dove non è presente raffreddamento a liquido
• Sostituzione di un modulo SIMODRIVE 611 a raffreddamento interno esistente
• Layout con spazio limitato dove l'aggiunta di hardware di raffreddamento esterno richiederebbe una rielaborazione dell'armadio

La variante a raffreddamento esterno fa passare un dissipatore attraverso il pannello posteriore dell'armadio per mantenere il calore fuori dall'involucro. Sostituire un modulo a raffreddamento interno con una variante a raffreddamento esterno (o viceversa) modifica i requisiti di installazione dell'armadio. Abbinare il suffisso di raffreddamento all'installazione originale.

Architettura Bus DC — Sostituzione di un Singolo Modulo

I moduli SIMODRIVE 611 condividono un bus DC comune all'interno di un gruppo di azionamento. Il modulo di alimentazione in ingresso/rigenerativo crea e mantiene il bus DC; tutti i moduli di potenza attingono da esso. La sostituzione di un singolo modulo di potenza guasto ripristina l'asse senza influenzare gli azionamenti adiacenti — l'architettura del bus DC significa che la sostituzione è meccanicamente ed elettricamente autonoma all'interno del gruppo di azionamento.

Prima di qualsiasi intervento: Confermare che il bus DC sia completamente scarico. I condensatori del bus DC SIMODRIVE 611 mantengono tensioni pericolose per diversi minuti dopo la rimozione dell'alimentazione di rete. L'indicatore LED di carica sul modulo deve essere completamente spento prima di maneggiare i collegamenti.

FAQ

D1: Il 6SN1123-1AA00-0BA2 è compatibile con SINUMERIK 840D e 810D?

Sì. SIMODRIVE 611 è stato progettato come sistema di azionamento per SINUMERIK 840D sl, 840D e 810D. Verificare l'assegnazione dell'asse e i parametri di configurazione dell'azionamento nell'NCU prima della messa in servizio del modulo di ricambio.

D2: Qual è la differenza tra le versioni a raffreddamento interno ed esterno?

Il raffreddamento interno utilizza il flusso d'aria ambiente dell'armadio — non è necessario un dissipatore esterno o un circuito di raffreddamento dedicato. Il raffreddamento esterno monta un dissipatore attraverso il pannello posteriore dell'armadio, mantenendo il calore fuori dall'involucro. Utilizzare sempre la variante che corrisponde alla configurazione di raffreddamento dell'installazione esistente. Il suffisso nel numero d'ordine identifica il tipo di raffreddamento.

D3: Questo modulo può sostituire un'unità guasta senza riconfigurare il sistema di azionamento?

Nella maggior parte dei casi sì — a condizione che il ricambio abbia lo stesso numero d'ordine dell'originale. I parametri dell'azionamento risiedono nel controller o nella scheda di controllo dell'azionamento, non nel modulo di potenza. Dopo l'installazione fisica, scaricare i parametri dell'asse dall'NCU o dallo strumento di azionamento per ripristinare le impostazioni. Verificare sempre la compatibilità del firmware tra la scheda di controllo dell'azionamento e la versione del controller SINUMERIK prima della messa in servizio.

D4: Il 6SN1123-1AA00-0BA2 include la scheda di controllo dell'azionamento?

No. Il 6SN1123 è solo il modulo di potenza. La scheda di controllo dell'azionamento — che contiene i parametri dell'asse e la comunicazione SINUMERIK — è un componente separato che si monta sul modulo di potenza. Entrambi devono essere presenti affinché l'asse possa operare. Quando si sostituisce un modulo di potenza guasto, trasferire la scheda di controllo dell'azionamento originale al ricambio se non è danneggiata.

D5: Cosa controllare prima di installare questo modulo di ricambio?

Confermare che il bus DC sia completamente scarico (indicatore LED di carica spento). Verificare che il numero d'ordine del ricambio corrisponda esattamente all'originale, incluso il suffisso di raffreddamento (0BA2 = interno). Confermare che la scheda di controllo dell'azionamento montata sul nuovo modulo sia correttamente configurata o sia quella originale trasferita dall'unità guasta. Dopo l'installazione, eseguire un test controllato a carico ridotto prima di riportare l'asse alla piena produzione.
