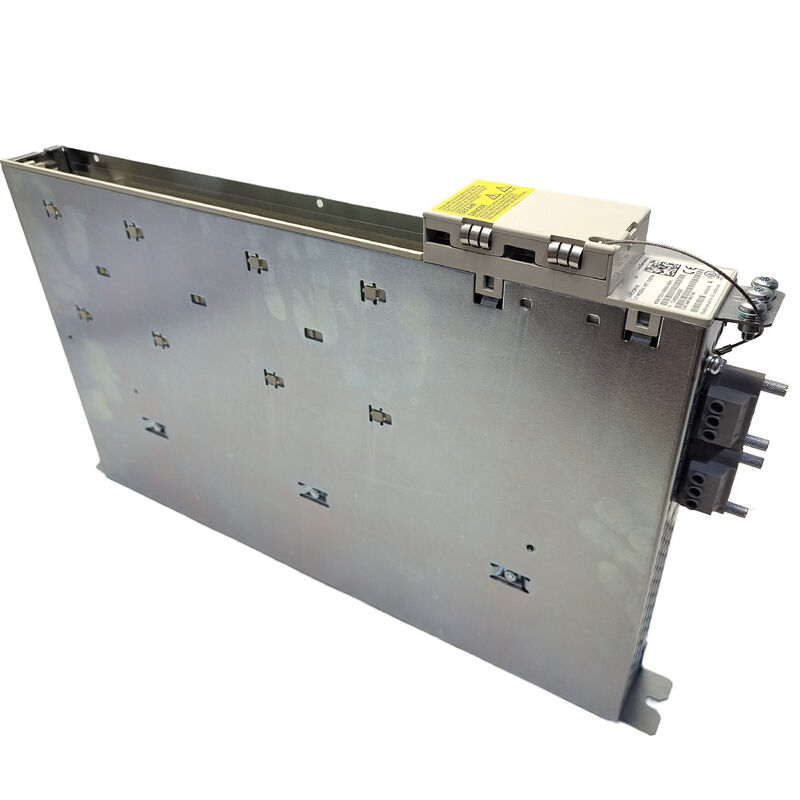

Siemens 6SN1123-1AB00-0BA1 SIMODRIVE 611 Modulo di alimentazione, 2 assi, 25A, raffreddamento interno

Visualizzazione del prodotto

Il6SN1123-1AB00-0BA1è un modulo di potenza a doppio asse di SiemensSIMODRIVE 611La piattaforma di servo-azionamento è un sistema che da decenni alimenta le macchine utensili CNC in tutto il mondo.25 Ae la capacità di azionare contemporaneamente due assi motori da un singolo modulo,Questa unità rappresenta il tipo di praticità ingegneristica che ha reso la serie SIMODRIVE 611 un apparecchio standard nei centri di lavorazione, celle di tornitura e macchine di rettifica con comando SINUMERIK.

Il modulo si occupa del lavoro di conversione ad alta potenza: prende l'energia del bus CC fornita dal modulo di alimentazione SIMODRIVE 611, la inverte in uscita AC trifase controllata con precisione,e fornisce tale uscita ai servomotori o ai motori a mandrino collegatiL'intelligenza controllo del circuito di corrente, regolazione della velocità, posizionamento vive nel modulo di controllo che si monta accanto a esso sul binario di trazione.

Specifiche tecniche

Come è strutturato il sistema SIMODRIVE 611 e dove si inserisce questo modulo

Per comprendere le funzioni di questo modulo è necessario esaminare brevemente l'organizzazione dell'armadio SIMODRIVE 611.

Un gruppo di azionamento SIMODRIVE 611 completo inizia con unmodulo di alimentazione/regenerazione, che rettifica l'alimentazione elettrica trifase in entrata e mantiene il bus CC condiviso.Siede sulla rotaia motrice, e si connette al bus CC tramite il sistema di interconnessione dei moduli. Non è necessario alcun cablaggio di alimentazione individuale tra i moduli.

Montato direttamente su questo modulo di alimentazione è unmodulo di controllo(ordinato separatamente), che elabora il feedback dell'encoder e chiude i cicli di velocità e di corrente.due assi completi all'interno di una larghezza di un singolo moduloIl design a doppio asse non è un compromesso, è una funzione deliberata di risparmio di spazio che consente a due assi a bassa corrente di condividere una fessura, mantenendo il cabinet di azionamento compatto.

Il modulo si interfaccia anche con gli elementi di protezione e di commutazione presenti nel cabinet: contattore di linea, reattore di commutazione e filtro di linea.Tutti questi si trovano a monte e sono parte del sistema SIMODRIVE 611 progettazione.

Rifrescamento interno ∙ Cosa significa in pratica

La designazione "1AB00" nel numero della parte lo identifica come undissipazione termica internavariante, a differenza delle configurazioni con dissipatore di calore esterno o raffreddamento a liquido disponibili nella gamma SIMODRIVE 611.

Con il raffreddamento interno, il calore di scarico viene dissipato all'interno del cabinet di trasmissione piuttosto che attraverso un dissipatore posteriore montato al di fuori della parete del pannello.Questo semplifica l'installazione del gabinetto non è necessario alcun taglio nel pannello posteriore ma pone una maggiore domanda sul sistema di ventilazione del gabinettoLa fonte di alimentazione produce calore come sottoprodotto di un funzionamento regolare, quindi è necessario un ventilatore o un sistema di raffreddamento alternativo per mantenere il funzionamento dell'intero sistema.Un armadietto ben ventilato con raffreddamento ad aria forzata è una pratica comuneL'operatività del modulo al di là della temperatura ambiente nominale di 45 °C innescherà la protezione termica e alla fine causerà guasti dell'azionamento.

Motori e moduli di controllo compatibili

Il 6SN1123-1AB00-0BA1 è progettato per azionare una gamma di servomotori e motori a fusione Siemens, tra cui:

• Serie 1FT5 e 1FT6motori servomotori sincronici (applicazioni a velocità di alimentazione)
• Serie 1PHmotori a fusione asincroni
• Motori a induzione asincroni standard (quando l'inverter è configurato per la frequenza di commutazione appropriata 4 kHz o 8 kHz per la modalità MA)
• Serie 1PMmotori a mandrino a albero cavo per applicazioni a trazione diretta
• Motori non Siemens, purché soddisfino i requisiti di idoneità per la modulazione sinusoidale di cui alla documentazione del costruttore del motore

This range of motor compatibility reflects the module's use across a wide variety of machine tool configurations — from precision grinding to heavy turning — as long as the required motor current remains within the 9 A (feed) and 8 A (spindle) per-axis limits.

Le varianti compatibili del predecessore e del successore includono:6SN1123-1AB00-0BA0(precedente revisione hardware) e la6SN1123-1AB00-0BA2(revisione successiva), che hanno le stesse caratteristiche elettriche.

Applicazioni tipiche delle macchine

Questa dimensione specifica del modulo di potenza 25 A a doppio asse è una scelta comune per assi ausiliari e secondari in cui le correnti del motore sono moderate.

• Centri di lavorazione CNCDispositivi per la trasmissione di energia elettrica
• Centri di rotazione: Posizionamento della torretta e assi dei sottospindoli
• Macchine per la rettifica: Alimentazione della testa della ruota e azionamento della testa di lavoro
• Macchine per il taglio di ingranaggiin esecuzione dei comandi SINUMERIK 840D o 810D

Il formato a doppio asse è particolarmente pratico quando due assi condividono richieste di corrente simili, riducendo a metà il numero di slot di modulo richiesti rispetto a due unità a un solo asse.

Nota di appalto

Il 6SN1123-1AB00-0BA1 è dotato di unInterrottala classificazione da parte di Siemens, il che significa che non è più in produzione attiva.che è stato sostituito dalla famiglia di azionamenti SINAMICS S120 per le nuove costruzioni di macchine.

Per le applicazioni di manutenzione, tuttavia, SIMODRIVE 611 systems remain operational across a very large installed base of existing CNC machines — and replacement modules are widely available through specialist industrial automation parts suppliers, in genere come nuove unità di scorta o ristrutturate/sostituite professionalmente.poiché ciò fornisce una garanzia significativa del corretto funzionamento del livello di alimentazione e delle interfacce di controllo del modulo.

Domande frequenti

D1: Quali moduli di controllo sono compatibili con il 6SN1123-1AB00-0BA1?

Questo modulo di alimentazione accetta l'intera gamma di moduli di controllo SIMODRIVE 611, compresi i pannelli di controllo standard e universali della serie 6SN1118 per applicazioni sia di alimentazione che di mandrino.Il modulo di comando corretto dipende dal tipo di motore (sincrono o asincrono), il sistema di feedback (resolver, codificatore o sistema di misurazione diretta) e le funzioni di controllo richieste. The pairing must be confirmed against the SIMODRIVE 611 system manual or the existing machine configuration — power modules and control modules are not universally interchangeable despite physical compatibility.

D2: Questo modulo sostituisce direttamente le varianti 6SN1123-1AB00-0BA0 e 0BA2?

Nella maggior parte dei casi, sì. I suffissi BA0, BA1 e BA2 indicano revisioni hardware dello stesso prodotto base.Tuttavia, le versioni specifiche di firmware sul modulo di controllo possono interagire in modo diverso con particolari revisioni hardware in alcuni casi di bordo.notare la revisione originale e corrispondere se possibileSe la revisione esatta non è disponibile, la variante BA1 è generalmente accettata come compatibile con sistemi originariamente dotati di BA0 o BA2.

Q3: La macchina mostra un guasto dell'azionamento dopo l'installazione di un modulo di ricambio cosa deve essere controllato per primo?

Se il modulo di alimentazione non è alimentato o se il suo segnale di prontezza non è presente, il modulo di alimentazione non funzionerà indipendentemente dalla sua condizione.verificare che il modulo di comando sia posizionato correttamente e che i suoi segnali di attivazione (AS1/AS2 e l'impulso di attivazione) siano attivi;. le discrepanze dei parametri – in particolare il set di dati del motore se è stato sostituito anche un modulo di comando – sono un'altra causa comune. infine, verificare eventuali codici di guasto residui memorizzati nel comando;alcuni comandi SINUMERIK conservano la cronologia dell'allarme che indica direttamente la sequenza di guasti.

D4: Che cosa succede se il sistema di raffreddamento dell'armadio non funziona mentre questo modulo è in funzione?

La protezione termica interna del modulo si attiva prima che si verifichi un danno permanente in condizioni normali di guasto.seguita da un spegnimento controllato se la temperatura continua ad aumentare. il tetto di funzionamento è di 45 °C ambiente; un funzionamento prolungato al di sopra di questo livello degrada la vita del componente anche senza causare un guasto immediato.consentire un tempo di raffreddamento adeguato prima di riavviare l'alimentazione immediatamente in un armadio ancora caldo è un errore comune che causa errori ripetuti.

D5: Questo modulo può essere riparato anziché sostituito?

La riparazione specializzata è un'opzione consolidata per i moduli SIMODRIVE 611, con diversi fornitori di servizi europei e nordamericani che offrono programmi di scambio collaudati.Una riparazione di qualità dovrebbe includere la sostituzione dei condensatori e di altri componenti passivi sensibili all'età non solo la parte danneggiata insieme a un test funzionale completo in condizioni di caricoPer le macchine in cui la piattaforma SIMODRIVE 611 rimarrà in servizio per diversi anni in piùavere almeno un modulo di ricambio testato sullo scaffale è una pratica strategia di manutenzione data la situazione di interruzione della linea di prodotti.

Il 6SN1123-1AB00-0BA1 è fornito esclusivamente come modulo di alimentazione.Consulta sempre il manuale del sistema Siemens SIMODRIVE 611 per l'installazione, assegnazione dei parametri e procedure di messa in servizio.
