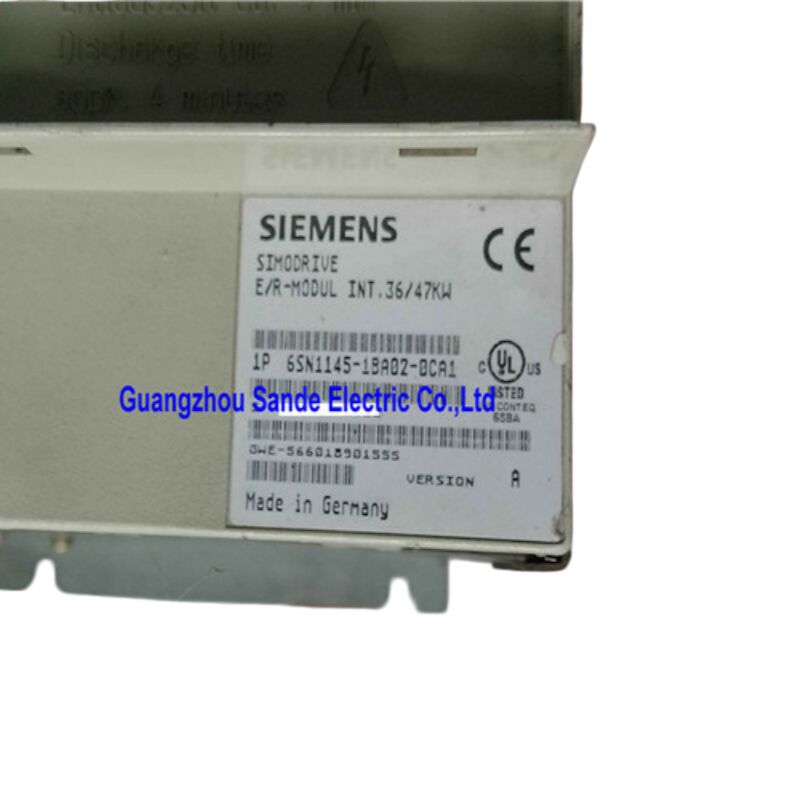

Siemens 6SN1145-1BA02-0CA0 — Modulo di ingresso / retroazione rigenerativa SIMODRIVE 611, 36/47 kW, controllo ad anello chiuso

Un modulo di potenza di tipo diverso

La maggior parte dei moduli di ingresso per sistemi di azionamento servo fanno una cosa: prelevano potenza dalla rete e la immettono nel bus DC. Il 6SN1145-1BA02-0CA0 fa qualcosa di considerevolmente più sofisticato. Come modulo di ingresso / retroazione rigenerativa (I/R) regolato nella piattaforma SIMODRIVE 611, non solo alimenta il bus DC — controlla attivamente la tensione del bus tramite regolazione ad anello chiuso e, quando gli assi collegati decelerano, recupera l'energia cinetica risultante e la reimmette nella rete di alimentazione anziché dissiparla in una resistenza.

Questa distinzione è importante in ambienti di produzione reali. Significa un minor consumo energetico durante un intero ciclo di lavorazione, un bus DC più pulito e stabile per tutti gli azionamenti collegati e l'eliminazione delle resistenze di frenatura dal design del quadro. Per macchine utensili multi-asse che eseguono frequenti cicli di accelerazione/decelerazione — ad esempio, un centro di lavorazione a cinque assi a metà programma, o una rettificatrice ad alta velocità che cicla tra i pezzi — la funzione di recupero energetico si traduce in una riduzione misurabile dei costi dell'elettricità nel tempo.

Specifiche tecniche

Il modulo I/R rispetto al modulo UI non regolato — Perché è importante

Se si sta specificando una sostituzione o confrontando opzioni all'interno della gamma SIMODRIVE 611, la comprensione di questa distinzione consente di risparmiare tempo ed evitare errori di specifica.

Il modulo di ingresso non regolato (UI) — come il 6SN1145-1AA00-0CA0 — produce una tensione del bus DC proporzionale alla tensione di rete in ingresso. Rettifica passivamente l'alimentazione e, durante la decelerazione dell'asse, l'energia rigenerata non ha altro posto dove andare se non in una resistenza di frenatura esterna. La semplicità del circuito è un vantaggio in termini di costo e robustezza, ma impone richieste termiche sulla resistenza e spreca l'energia rigenerata.

Il modulo I/R (questo prodotto) utilizza commutazione attiva e regolazione della tensione ad anello chiuso per mantenere un bus DC stabile indipendentemente dalle variazioni di carico o dalle lievi fluttuazioni di rete. Fondamentalmente, quando appare energia rigenerativa sul bus — da un asse in decelerazione — il ponte IGBT del modulo può invertire il flusso di corrente e reimmettere tale energia nell'alimentazione trifase. Non è richiesta alcuna resistenza di frenatura per i normali cicli di decelerazione. Il quadro funziona più fresco, lo spreco di energia è minimizzato e la tensione del bus DC rimane più costante in condizioni di carico dinamico.

Per applicazioni con frenate frequenti, carichi ad alta inerzia o assi multipli che ciclicamente operano in diverse fasi dei loro profili di movimento, il modulo I/R è la scelta ingegneristica appropriata.

Controllo ad anello chiuso: Cosa fa effettivamente la regolazione

La descrizione "controllo ad anello chiuso" nella descrizione del prodotto si riferisce specificamente alla regolazione della tensione del link DC — non al controllo del motore, che avviene nei singoli moduli di potenza degli assi. Il 6SN1145-1BA02-0CA0 monitora continuamente la tensione del bus DC e regola il suo schema di commutazione per mantenerla al valore target di circa 600–625 V CC.

In pratica, questo comportamento regolato offre diversi vantaggi per il gruppo di azionamento collegato:

La tensione del bus rimane entro una banda stretta anche quando più assi accelerano simultaneamente, il che altrimenti causerebbe un calo della tensione del bus. Al contrario, la frenata simultanea di diversi assi non produce un picco di sovratensione. I moduli di azionamento degli assi che operano da un bus regolato stabile forniscono una risposta di coppia più prevedibile, in particolare ad alte velocità dove il margine tra la forza controelettromotrice del motore e la tensione del bus disponibile diventa ridotto. Per applicazioni di precisione — rettifica cilindrica, lavorazione di profili di ingranaggi, alesatura di precisione — questa stabilità di tensione ha un effetto diretto sulla coerenza della risposta del servo.

Contattore di rete integrato con contatto di interruzione

Una caratteristica che distingue il 6SN1145-1BA02-0CA0 da alcune altre varianti nella gamma di ingressi SIMODRIVE 611 è il suo contattore di rete integrato con contatto di interruzione NC (normalmente chiuso).

Questo contattore integrato funge da elemento di commutazione principale tra l'alimentazione trifase e il raddrizzatore di ingresso. Quando la macchina viene alimentata nella sequenza corretta, il sistema SIMODRIVE 611 chiude questo contattore in condizioni controllate — limitando la corrente di spunto e garantendo che il bus DC si carichi gradualmente anziché tramite un gradino incontrollato. Il contatto di interruzione NC fornisce un segnale di feedback al sistema di controllo che conferma lo stato del contattore, utilizzato nella logica di pronto all'uso della macchina e nella rilevazione dei guasti.

L'integrazione del contattore nel modulo semplifica il design del quadro: non è richiesto un contattore esterno separato per la connessione di rete. Ciò riduce la complessità del cablaggio, risparmia spazio nel pannello ed elimina un'ulteriore potenziale fonte di guasto nella sequenza di accensione.

Raffreddamento interno — Implicazioni per il design del quadro

Il suffisso "0CA0" in questo codice articolo specifica dissipazione di calore interna — il modulo dissipa le sue perdite operative nell'aria interna del quadro anziché attraverso un dissipatore di calore esterno che sporge dal pannello posteriore.

Questa configurazione è adatta per installazioni in cui il quadro di controllo non può essere modificato per il raffreddamento passante sul pannello posteriore, o dove il design dell'involucro della macchina non consente l'accesso a un dissipatore di calore esterno. Il compromesso è che il quadro deve essere dimensionato e ventilato adeguatamente. Con un throughput di 36–47 kW, questo modulo genera un carico termico significativo insieme ai moduli di potenza degli assi collegati.

Il design del quadro per gruppi di azionamento SIMODRIVE 611 raffreddati internamente richiede tipicamente una ventilazione ad aria forzata calcolata in base alla dissipazione totale di potenza di tutti i moduli installati. Una ventilazione insufficiente porta a un declassamento termico e a eventuali scatti di guasto — sintomi che possono essere erroneamente attribuiti a guasti dell'azionamento se il sistema di raffreddamento del quadro non viene esaminato prima.

Posizionamento del sistema e configurazione del gruppo di azionamento

All'interno di un gruppo di azionamento SIMODRIVE 611, il modulo di ingresso occupa sempre la posizione più a sinistra sulla guida dei moduli. Alla sua destra si trova la scatola NCU (se viene utilizzato un controllo numerico SINUMERIK), seguita dai moduli di azionamento del mandrino in ordine di corrente decrescente, quindi dai moduli di potenza degli assi di avanzamento disposti in modo simile.

Il 6SN1145-1BA02-0CA0 si collega al bus DC condiviso tramite il backplane del modulo — non è richiesto alcun cablaggio separato ad alta corrente tra moduli adiacenti. Il carico totale del bus DC di tutti i moduli di potenza collegati non deve superare la capacità di picco nominale del modulo di ingresso di 47 kW, tenendo conto del ciclo di lavoro, del fattore di coincidenza e del carico specifico dell'applicazione. Il superamento di questo limite attiva la protezione da sovracorrente dell'ingresso, che può essere fonte di confusione nella diagnosi se il sistema non è stato dimensionato correttamente al momento dell'installazione.

Il modulo richiede un reattore di commutazione HF e un filtro di linea a monte correttamente specificati. Per alimentazioni di rete diverse da un sistema con messa a terra TN standard, è obbligatorio anche un trasformatore di isolamento con gruppo vettoriale Yyn0. Questi requisiti non sono opzionali — proteggono il ponte raddrizzatore e garantiscono la conformità EMC.

Applicazioni tipiche di macchine

La potenza nominale di 36/47 kW di questo modulo lo posiziona nella fascia medio-alta della famiglia di ingressi SIMODRIVE 611 — abbastanza grande da supportare configurazioni multi-asse impegnative, abbastanza compatto per design di quadri di controllo standard. Si trova regolarmente in:

• Centri di lavorazione CNC multi-asse con azionamenti mandrino ad alta potenza e tre o più assi di avanzamento
• Centri di lavorazione a 5 assi e composti dove il movimento multi-asse simultaneo richiede un bus DC stabile
• Rettificatrici CNC che eseguono programmi ad alta frequenza di ciclo con frequenti eventi di decelerazione
• Centri di tornitura e fresatura con configurazioni di asse C o utensili motorizzati di grandi dimensioni
• Fresatrici e rettificatrici per ingranaggi che richiedono una regolazione precisa della coppia

La doppia compatibilità con i sistemi SIMODRIVE 611A (controllo analogico) e SIMODRIVE 611D (controllo digitale) rende questo modulo utile su un'ampia base installata di macchine utensili — particolarmente rilevante quando una macchina ha subito un aggiornamento parziale del controllo.

Realtà di approvvigionamento per un modulo discontinuato

La piattaforma SIMODRIVE 611 ha raggiunto lo stato di fine produzione attiva presso Siemens, passando alla famiglia SINAMICS S120 per le nuove installazioni. Il 6SN1145-1BA02-0CA0 porta la classificazione di prodotto discontinuato / ricambio, il che significa che le scorte nuove di fabbrica non possono essere garantite attraverso canali standard.

Per le applicazioni di manutenzione, esistono tre percorsi di approvvigionamento pratici. Le unità nuove-vecchie scorte offrono la massima fiducia nelle condizioni del componente, ma comportano un significativo sovrapprezzo e la disponibilità non può essere garantita. Le unità professionalmente ricondizionate o in cambio da fornitori specializzati in CNC affidabili — quelli che testano su banchi di prova di azionamento attivi sotto carico, non solo controlli di accensione — offrono un'alternativa conveniente con una significativa garanzia di qualità. La riparazione di un'unità originale guasta è praticabile quando il danno è limitato a guasti di componenti identificabili; le officine di riparazione di qualità sostituiranno proattivamente condensatori e altri componenti sensibili all'età, non solo le parti visibilmente guaste.

Dato il ruolo critico del modulo di ingresso nell'intero gruppo di azionamento, l'approvvigionamento di un ricambio testato per scorte è una pratica di manutenzione prudente su qualsiasi macchina in cui questo modulo è installato.

Domande frequenti

D1: Qual è la differenza funzionale tra il 6SN1145-1BA02-0CA0 e il modulo di ingresso non regolato 6SN1145-1AA00-0CA0?

La differenza principale risiede nel modo in cui ciascun modulo gestisce la tensione del bus DC e cosa succede all'energia rigenerativa. Il 6SN1145-1AA00-0CA0 è un modulo non regolato (UI) — rettifica passivamente l'alimentazione di rete e la tensione del bus DC fluttua con le variazioni di rete e di carico. L'energia rigenerativa dagli assi in frenata deve essere dissipata tramite una resistenza di frenatura esterna. Il 6SN1145-1BA02-0CA0, al contrario, utilizza una regolazione attiva ad anello chiuso per mantenere il bus DC a un valore costante di 600–625 V CC, e il suo stadio inverter basato su IGBT può restituire l'energia di frenatura rigenerativa all'alimentazione di rete. Ciò elimina la necessità di resistenze di frenatura nella maggior parte delle applicazioni e riduce il carico termico del quadro. Per macchine con cicli di frenata frequenti o ad alta energia, il modulo I/R è la scelta corretta.

D2: Il contattore di rete integrato nel 6SN1145-1BA02-0CA0 sostituisce la necessità di un contattore di linea esterno?

Sì, per la connessione di ingresso. Il contattore di rete integrato gestisce la commutazione controllata dell'alimentazione trifase al ponte raddrizzatore del modulo, inclusa la sequenza di carica graduale dei condensatori del bus DC. Il contatto di interruzione NC fornisce un segnale di stato al controllo della macchina per l'interblocco. Non è necessario installare un contattore di rete esterno separato per il gruppo di azionamento SIMODRIVE 611 quando si utilizza questo modulo. Tuttavia, i dispositivi di protezione a monte — fusibili di linea, un interruttore automatico, il reattore di commutazione HF e un filtro di linea — sono ancora richiesti separatamente e devono essere correttamente dimensionati per la corrente di ingresso massima del modulo.

D3: Questo modulo può funzionare su un'alimentazione a 480 V oltre che su un'alimentazione a 400 V?

Sì. L'intervallo di tensione di ingresso di 380–480 V CA (±10%) copre entrambi gli standard di alimentazione industriale comuni. Su un'alimentazione nominale di 400 V, il bus DC si stabilizza a circa 600 V CC; su un'alimentazione nominale di 480 V, l'uscita regolata si mantiene a circa 625 V CC. La tolleranza ±10% accoglie le tipiche variazioni di tensione di alimentazione senza influire sulle prestazioni del modulo. Per tensioni di alimentazione al di fuori dell'intervallo 380–480 V — come sistemi da 200 V, 220 V o 575 V — è necessario un trasformatore di adattamento correttamente dimensionato, come specificato nella documentazione di configurazione SIMODRIVE 611.

D4: Le revisioni hardware CA0, CA1 e CA2 di questo modulo sono completamente intercambiabili per scopi di sostituzione?

Nella stragrande maggioranza delle situazioni di manutenzione, sì. I suffissi CA0, CA1 e CA2 indicano livelli sequenziali di revisione hardware all'interno dello stesso prodotto. Le valutazioni elettriche, le dimensioni fisiche, le posizioni dei connettori e il comportamento dell'interfaccia di sistema sono coerenti tra tutte e tre le revisioni. Quando si sostituisce un CA0 guasto con un'unità CA1 o CA2, in genere non sono necessarie modifiche ai parametri o riconfigurazioni. L'eccezione principale da tenere presente è la compatibilità del firmware sui primissimi sistemi SIMODRIVE 611A, dove una revisione hardware molto recente potrebbe richiedere una versione minima del firmware di controllo. Se il software di controllo della macchina è aggiornato, questo caso limite raramente si applica.

D5: La macchina continua a scattare con un guasto di sovratensione del bus DC durante la decelerazione — il modulo di ingresso potrebbe essere guasto?

Possibilmente, ma questo sintomo ha diverse potenziali cause che dovrebbero essere escluse prima di condannare il modulo. Innanzitutto, confermare che la funzione di retroazione rigenerativa del modulo sia correttamente abilitata nella configurazione del sistema — su alcune macchine, un parametro o un'impostazione hardware può disabilitare la modalità di retroazione rigenerativa, riportando il sistema a un comportamento non regolato. In secondo luogo, verificare se il carico totale degli assi collegati durante l'evento di decelerazione supera la capacità rigenerativa di picco di 47 kW del modulo; in sistemi pesantemente caricati, la frenata simultanea di più assi ad alta potenza può sopraffare qualsiasi modulo di ingresso. In terzo luogo, ispezionare l'alimentazione di rete al momento del guasto — una connessione di alimentazione ad alta impedenza o un reattore di commutazione difettoso possono impedire un corretto ritorno di energia. Se tutti questi fattori sono verificati e il guasto persiste, il ponte IGBT del modulo o il circuito di controllo di retroazione potrebbero essersi degradati, e il test professionale su un banco di prova di azionamento è il passo successivo.

Il 6SN1145-1BA02-0CA0 è un modulo di potenza industriale montato su quadro con grado di protezione IP00. Deve essere installato in un quadro di controllo adeguatamente chiuso e ventilato. A monte sono richiesti un reattore di commutazione HF e un filtro di linea correttamente specificati. Tutti i lavori di installazione, messa in servizio e sostituzione devono essere eseguiti da personale qualificato seguendo le procedure di sicurezza elettrica applicabili e la documentazione pertinente del sistema SIMODRIVE 611.
