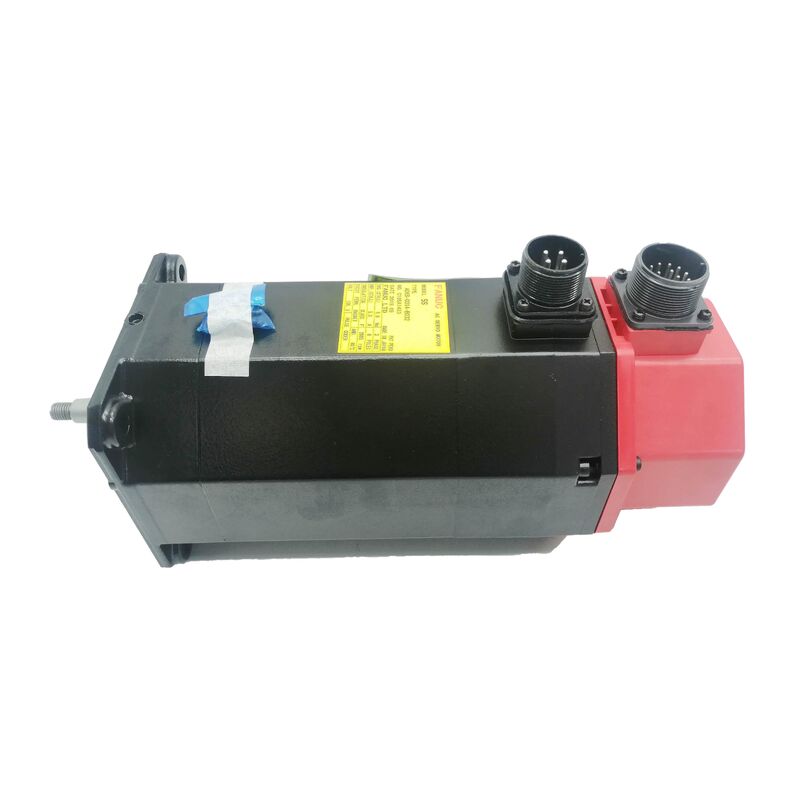

Elettronica Servomotore Industriale Piccolo FANUC A06B-0033-B577

FANUC A06B-0033-B577 | Motore Servo AC Serie Beta — Albero Conico / Encoder i32b / 3000 giri/min / Classe 200V

Codice Articolo: A06B-0033-B577

Produttore: FANUC Corporation (Giappone)

Tipo di Prodotto: Motore Servo AC Brushless — Serie Beta

Serie: Famiglia A06B-0033 Beta

La Serie Beta — Prestazioni Compatte a Costo Inferiore

L'A06B-0033-B577 è un motore servo AC della serie Beta di FANUC. Mentre la serie Alpha si rivolge alla fascia più alta delle prestazioni della gamma servo di FANUC — telai più grandi, densità di coppia più elevate, encoder assoluti — la serie Beta è stata progettata per portare la qualità dei servo FANUC in applicazioni in cui un motore compatto e ottimizzato per i costi è la soluzione giusta. I motori Beta sono più corti e leggeri dei motori equivalenti di classe Alpha, il che è importante nei layout di macchine ristretti dove lo spazio di installazione è limitato.

Il suffisso B577 codifica la configurazione meccanica ed elettrica del motore. B5 identifica la variante con albero conico (senza freno elettromagnetico). Le cifre 77 specificano l'encoder incrementale i32b e lo standard di protezione IP. L'albero conico si autocentra nel foro del mozzo — tirato assialmente in posizione e bloccato con un dado — garantendo un allineamento preciso dell'albero e un accoppiamento meccanicamente positivo senza fare affidamento solo sull'attrito.

L'encoder i32b fornisce 32 periodi di segnale per rivoluzione. Sui sistemi servo FANUC, l'elettronica di pilotaggio moltiplica questo conteggio di base per calcolare una risoluzione effettiva più elevata per il feedback di posizione. L'i32b è un encoder incrementale: conta da un riferimento zero ad ogni accensione e richiede che la macchina esegua un ciclo di ritorno al riferimento prima che venga stabilita la posizione assoluta.

Installazione e Compatibilità del Pilotaggio

L'A06B-0033-B577 si abbina alla famiglia di amplificatori Beta di FANUC: SVU (unità di pilotaggio servo) e SVM (moduli di pilotaggio servo) della serie compatibile con i motori Beta. Il modello specifico di amplificatore dipende dalla potenza nominale del motore e dalla configurazione del numero di assi del sistema di pilotaggio. Confermare sempre che la corrente nominale dell'amplificatore corrisponda alla corrente nominale del motore prima dell'accoppiamento.

Installazione albero conico: utilizzare il filetto dell'estremità dell'albero e un dado per tirare assialmente il mozzo sul cono. Non utilizzare mai una pressa o un martello. Il carico d'impatto durante l'installazione si trasmette attraverso l'albero all'encoder. Il danneggiamento dell'encoder dovuto a un montaggio improprio del mozzo è una delle cause più comuni di guasto prematuro dei motori Beta in servizio.

Specifiche Chiave

FAQ

D1: Qual è la differenza tra un motore serie Beta (A06B-0033-B577) e un motore serie Alpha?

I motori Beta sono più piccoli, leggeri e meno costosi dei motori Alpha a parità di potenza. I motori Alpha offrono una maggiore densità di coppia, encoder assoluti e opzioni di prestazioni più ampie. I motori Beta sono la scelta giusta quando il costo e le dimensioni sono più importanti del posizionamento assoluto o delle massime prestazioni dinamiche. Entrambi sono completamente integrati nel sistema servo FANUC ma utilizzano famiglie di amplificatori diverse.

D2: La macchina richiede la posizione assoluta senza ciclo di homing. L'encoder i32b può fornirla?

No. L'i32b è un encoder incrementale — richiede un ciclo di ritorno al riferimento all'accensione per stabilire il riferimento di posizione della macchina. Per la posizione assoluta senza homing, è necessario un motore Beta con encoder assoluto (se disponibile per questo modello) o un motore serie Alpha con un pulsecoder assoluto.

D3: Il mozzo dell'albero conico è bloccato dopo un urto della macchina. Come dovrebbe essere rimosso?

Utilizzare un estrattore progettato per mozzi con albero conico. Non colpire mai l'estremità dell'albero o fare leva contro l'alloggiamento del motore. Un impatto improvviso su un albero conico danneggia il disco dell'encoder e il cuscinetto posteriore. Se il mozzo non si rilascia con un estrattore standard, riscaldare uniformemente il mozzo con una pistola termica (non una torcia) per espandere il foro prima di estrarlo.

D4: Dopo la sostituzione con A06B-0033-B577, l'asse mostra un errore di inseguimento. Cosa controllare?

Confermare i parametri dell'amplificatore servo per il tipo di motore, le specifiche dell'encoder (i32b = 32 ppr) e le impostazioni del rapporto di trasmissione elettronico. Una discrepanza tra il conteggio dell'encoder impostato nell'amplificatore e l'encoder effettivo produce un errore di inseguimento costante. Verificare inoltre che il cavo dell'encoder sia correttamente schermato e messo a terra all'estremità dell'amplificatore.

D5: Dove vengono reperiti i motori servo serie Beta?

I motori FANUC Beta sono disponibili sul mercato dei ricambi per CNC — eccedenze nuove, ricondizionati testati e servizi di revisione motori. Confermare il numero di articolo completo, compreso il suffisso (A06B-0033-B577), sulla targhetta prima di accettare la consegna. I servizi di revisione coprono la sostituzione dell'encoder, la sostituzione dei cuscinetti, nuove guarnizioni e il ripristino dell'albero.
