| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A06B-6079-H105 |
Codice Articolo: A06B-6079-H105
Produttore: FANUC Corporation (Giappone)
Categoria Prodotto: Modulo Amplificatore Servo — Serie Alpha (SVM)
Modello: SVM1-80
Riferimento Manuale: B-65162

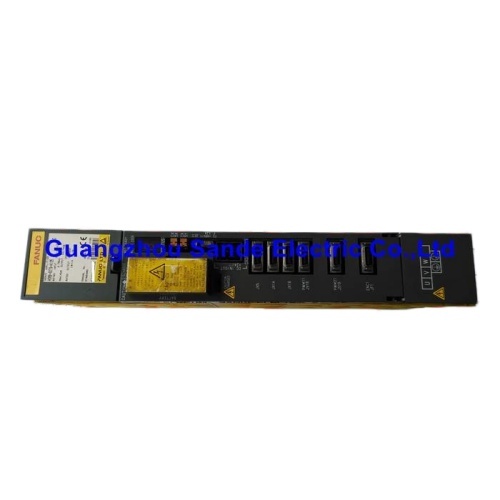

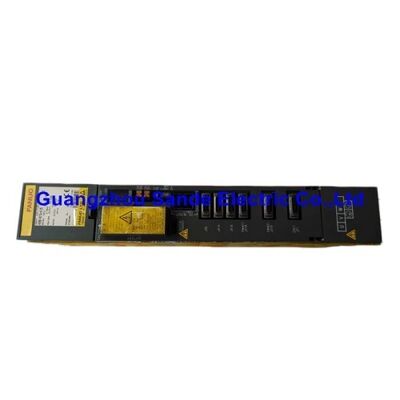

Il FANUC A06B-6079-H105 è l'SVM1-80 — un modulo amplificatore servo per singolo asse della serie originale Alpha di FANUC.
È il modulo amplificatore specifico utilizzato per pilotare un asse servo in un rack di azionamento FANUC serie Alpha, controllando un motore servo AC compatibile della serie Alpha in risposta ai comandi di posizione e velocità dal controller CNC tramite il FSSB (Fibre-optic Serial Servo Bus) o l'interfaccia servo seriale precedente utilizzata con questa generazione.
La designazione del modello SVM1-80 segue la nomenclatura degli amplificatori FANUC serie Alpha: SVM indica modulo amplificatore servo, 1 indica configurazione a singolo asse e 80 indica la classe di corrente di uscita continua dell'amplificatore nella numerazione della serie Alpha.
La serie A06B-6079 copre i moduli amplificatori servo per singolo asse della serie Alpha nell'intera gamma di correnti prodotte da FANUC — la variante -H105 è l'SVM1-80 all'interno di questa famiglia.
Questo modulo preleva l'alimentazione dal bus DC dal PSM (Power Supply Module) condiviso nello stesso rack di azionamento.
Converte questa alimentazione dal bus DC in un'uscita AC trifase a frequenza e tensione variabili per pilotare il suo motore servo collegato.
La frequenza e la tensione di uscita sono controllate con precisione in tempo reale dall'algoritmo di controllo servo del CNC, che comanda posizione, velocità e coppia tramite l'interfaccia servo.
La serie Alpha rappresenta la prima generazione del sistema di azionamento servo digitale ampiamente diffuso di FANUC — una generazione che ha portato la comunicazione ottica FSSB, il feedback del codificatore di impulsi ad alta risoluzione e l'intelligenza di azionamento integrata nelle applicazioni di macchine utensili FANUC. Molte macchine costruite su questa generazione sono ancora in produzione oggi, rendendo l'SVM1-80 un articolo di manutenzione attivo a livello globale.
| Parametro | Valore |
|---|---|
| Modello | SVM1-80 |
| Configurazione Asse | Singolo asse |
| Potenza di Ingresso Nominale | 4,75 kW |
| Tensione di Uscita Massima | 230 V |
| Corrente di Uscita Nominale (Asse L) | 18,7 A |
| Serie | Alpha (A06B-6079) |
| Manuale | B-65162 |
| Peso | 10 libbre (circa 4,5 kg) |
| Dimensioni (A × L × P) | 8 × 21 × 18 pollici |
| Origine | Giappone |
L'SVM1-80 controlla un asse servo — un motore, un asse di movimento sulla macchina. Questa è la configurazione di amplificatore servo più semplice e fisicamente specifica: una relazione diretta uno a uno tra amplificatore e motore.
FANUC produce anche moduli amplificatori servo a doppio asse (SVM2) che gestiscono due assi all'interno di un unico involucro del modulo — una configurazione compatta che riduce il numero di moduli nel rack di azionamento.
L'SVM1 a singolo asse viene utilizzato quando il requisito di potenza del motore rende un modulo dedicato per singolo asse la scelta appropriata, o quando la configurazione della macchina richiede moduli per assi individuali anziché unità a doppio asse condivise.

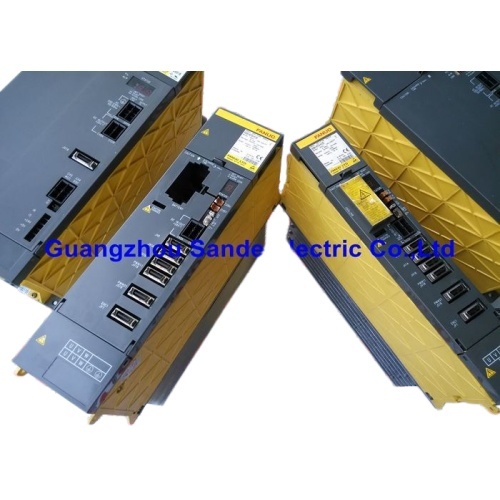

Nel rack di azionamento, l'SVM1-80 si installa accanto ad altri moduli SVM e SPM, tutti collegati al bus DC comune dal modulo PSM.
Ogni SVM1-80 gestisce completamente in modo indipendente il controllo del motore del proprio asse — riceve dati di riferimento di coppia e velocità dal CNC e implementa il ciclo di controllo servo utilizzando il feedback del codificatore di impulsi del motore.
Il software di controllo assi del CNC opera a livello di sistema; il controllo di corrente fisico, la commutazione PWM e la gestione del flusso del motore vengono eseguiti all'interno del modulo SVM1-80 stesso.
L'SVM1-80 è progettato per funzionare con motori servo compatibili della serie Alpha.
La corrente di uscita nominale di 18,7 A e la tensione di uscita massima di 230 V determinano quali classificazioni di motore sono appropriate per questo amplificatore:
La corrente nominale rappresenta la corrente di uscita continua sicura dell'amplificatore.
Le correnti di picco istantanee durante l'accelerazione superano il valore continuo nominale — il design dell'amplificatore FANUC tiene conto di questo margine nella specifica di abbinamento motore-amplificatore.
Il motore e l'amplificatore devono essere abbinati utilizzando le tabelle di abbinamento motore-amplificatore di FANUC, che tengono conto sia dei requisiti di corrente del motore sia della capacità di corrente dell'amplificatore sull'intera curva velocità-coppia.
Un amplificatore sottodimensionato (troppo poca corrente per la richiesta del motore) andrà in blocco per sovracorrente durante un'accelerazione elevata.
Un amplificatore sovradimensionato (capacità di corrente molto maggiore di quella necessaria al motore) introduce costi e spazio rack non necessari.
Il dimensionamento corretto mira alla corrente nominale dell'amplificatore vicino al requisito di corrente di stallo continuo del motore.
L'A06B-6079-H105 occupa uno slot nel cabinet di azionamento della serie Alpha. Le sue dimensioni fisiche (8 × 21 × 18 pollici, 10 libbre) determinano lo spazio del cabinet richiesto.
Queste dimensioni sono coerenti con il fattore di forma dei moduli della serie Alpha — i moduli sono progettati per essere montati fianco a fianco in un cabinet di azionamento, condividendo il bus DC e comunicando individualmente con il CNC.
Il percorso di connessione del sistema di azionamento per l'SVM1-80:
Ingresso: Bus DC dal modulo PSM tramite connessione a barra collettrice.
Uscita motore: AC trifase a frequenza variabile al motore servo (cavi motore U, V, W).
Ingresso feedback: Feedback del codificatore di impulsi dal connettore dell'encoder del motore servo.
Interfaccia CNC: Interfaccia servo seriale (per la generazione Alpha originale) o fibra ottica FSSB (per installazioni che utilizzano CNC compatibili FSSB).
Segnali di stato/alimentazione: Alimentazione di controllo dal PSM, arresto di emergenza, segnali di pronto.
D1: L'SVM1-80 mostra un allarme SV e l'asse non si muove. Nessun altro asse è interessato. Qual è il primo passo diagnostico?
Il LED o l'indicatore dell'SVM1-80 stesso mostrerà un numero o uno schema di allarme. Annotare il codice di allarme specifico — gli allarmi servo della serie FANUC Alpha sono codici a due cifre visualizzati sul modulo amplificatore.
Consultare il codice nel manuale di manutenzione B-65162 per identificare la categoria del guasto: sovracorrente, sovratensione, errore di feedback dell'encoder, sovraccarico del motore o guasto hardware dell'amplificatore.
Questo codice indirizza la diagnosi al motore, al cavo di feedback, al cavo di alimentazione del motore o al modulo amplificatore stesso.
D2: Il cavo del codificatore di impulsi è stato sostituito ma l'allarme SV431 (errore di conteggio) o di feedback persiste. Cosa si dovrebbe controllare?
Confermare che il cavo di ricambio sia il numero di parte corretto per questa combinazione motore-amplificatore — un pinout errato sul connettore del cavo di feedback produce esattamente questo sintomo.
Controllare la connessione dello schermo del cavo ad entrambe le estremità; una schermatura inadeguata consente l'iniezione di rumore nel segnale dell'encoder che innesca errori di conteggio.
Ispezionare il connettore del codificatore di impulsi sul motore per pin piegati o corrosi.
Se l'allarme persiste con un cavo verificato come corretto, il codificatore di impulsi stesso o il circuito di ingresso di feedback sull'SVM1-80 potrebbero essersi guastati.
D3: L'SVM1-80 (A06B-6079-H105) può essere sostituito con un amplificatore SVM della serie Alpha i?
La sostituzione diretta di un Alpha i (SVMi) con un modulo Alpha originale (SVM) non è una semplice operazione.
Gli amplificatori Alpha i hanno un'interfaccia di comunicazione diversa, una struttura dei parametri diversa e un pinout dei connettori diverso dall'Alpha originale.
La sostituzione di un modulo della serie Alpha con un equivalente Alpha i richiede modifiche alla configurazione del software servo del CNC, potenzialmente alle impostazioni dei parametri servo e la verifica della compatibilità dei connettori meccanici.
Per una sostituzione equivalente, procurarsi un altro A06B-6079-H105 o il suo equivalente diretto all'interno della serie A06B-6079.
D4: La macchina è rimasta inattiva per diversi mesi. Dopo il riavvio, l'SVM1-80 mostra un allarme immediatamente all'accensione prima di qualsiasi movimento dell'asse. Cosa è probabile?
Periodi di inattività prolungati possono portare al decadimento della carica dei condensatori nel bus DC. All'accensione dopo un lungo periodo di stoccaggio, il PSM precarica il bus DC tramite limitazione di spunto.
Se il circuito di precarica o il PSM stesso presentano un problema, il bus DC potrebbe non raggiungere la normale tensione operativa, causando all'SVM1-80 una condizione di sottotensione e un allarme.
Controllare anche che il circuito di arresto di emergenza sia correttamente rilasciato — molti sistemi di azionamento richiedono uno stato di pronto del CNC specifico prima che gli amplificatori si armino.
Confermare che la sequenza di accensione segua la procedura normale per questo sistema di azionamento.
D5: Quali sono i requisiti di dissipazione del calore per l'A06B-6079-H105 nel cabinet di azionamento?

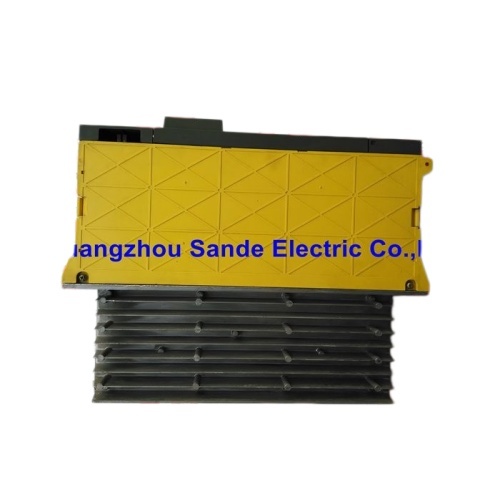

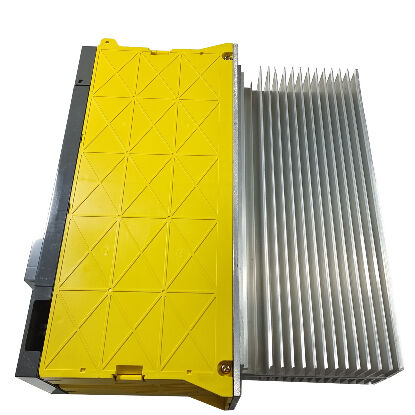

L'SVM1-80 dissipa calore attraverso il suo dissipatore di calore, che deve avere un flusso d'aria adeguato attraverso di esso per prevenire il sovraccarico termico.
In un cabinet di azionamento standard della serie Alpha, il dissipatore di calore sporge nel canale dell'aria nella parte posteriore del cabinet, con la ventola di raffreddamento del cabinet che forza l'aria attraverso tutti i dissipatori di calore dei moduli dal basso verso l'alto.
Confermare che la ventola di raffreddamento del cabinet sia operativa e che non vi siano ostruzioni al flusso d'aria nel condotto.
A pieno carico nominale (ingresso 4,75 kW, uscita continua 18,7 A), il calore generato è significativo.
La temperatura ambiente del cabinet non deve superare l'intervallo operativo specificato per la serie Alpha — tipicamente 0–55°C a seconda dell'installazione.
