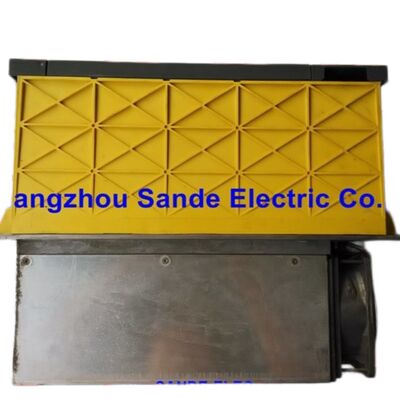

Modulo Amplificatore Mandrino FANUC A06B-6088-H226#H500 Alpha

SPM-26 | Interfaccia Tipo 1 | Ingresso 283–325 VDC | Uscita 230 VAC / 111A | Motore Mandrino Alpha aP40 / Modello 26 | Serie 200V | PCB interne: A16B-2202-0432 + A20B-1006-0482

Un passo avanti nella gerarchia — e si vede

All'interno della famiglia di azionamenti mandrino FANUC Alpha, ogni passo avanti nella scala di potenza porta un aumento misurabile della corrente che il mandrino di una macchina può sostenere. L'A06B-6088-H226#H500 si posiziona direttamente sopra l'SPM-22 nella serie A06B-6088, portando la stessa interfaccia di Tipo 1 e la stessa architettura di classe 200V, ma erogando una corrente di uscita nominale di 111A anziché i 95A dell'SPM-22. Questo aumento del 17% della corrente disponibile è ciò che rende l'H226 il modulo giusto per il livello successivo di motori mandrino FANUC Alpha — quelli che richiedono più coppia continua e maggiore capacità transitoria rispetto a quanto può fornire l'SPM-22.

La designazione SPM-26 identifica questo modulo come un'unità di fascia media nella famiglia A06B-6088. È l'azionamento tipicamente abbinato ai motori mandrino FANUC Alpha Modello 26 e aP40, entrambi comuni sui centri di lavoro orizzontali e verticali che richiedono una seria capacità di rimozione del metallo su cicli di produzione prolungati.

Specifiche Tecniche

H226 vs. H222: Comprendere il Salto di Livello

Sia l'SPM-22 (A06B-6088-H222) che l'SPM-26 (A06B-6088-H226) condividono lo stesso PCB di controllo — l'A16B-2202-0432 — e la stessa architettura di interfaccia di Tipo 1. Occupano lo stesso formato di slot del cabinet fisico, si collegano al bus DC nello stesso modo e comunicano con il CNC tramite lo stesso collegamento seriale. Un tecnico familiare con uno si sentirà immediatamente a suo agio con l'altro.

La differenza è nello stadio di potenza. L'H226 utilizza la scheda di potenza A20B-1006-0482 anziché l'A20B-1006-0481 dell'H222 — un assemblaggio fisicamente simile ma elettricamente distinto che supporta la maggiore corrente di uscita continua nominale di 111A. Questo limite di corrente più elevato significa che l'SPM-26 può sostenere le richieste di coppia di motori mandrino Alpha più grandi senza raggiungere il limite termico dell'amplificatore durante tagli prolungati. Su macchine che eseguono fresatrici a disco di grande diametro, operazioni di alesatura pesanti o cicli di filettatura ad alta avanzamento su materiali resistenti, questo margine di corrente aggiuntivo è ciò che separa il funzionamento continuo e fluido dagli allarmi di sovraccarico fastidiosi.

I due moduli non sono sostituibili l'uno con l'altro senza verifica dei parametri e conferma della compatibilità del motore — i parametri del motore mandrino memorizzati nell'azionamento devono corrispondere al motore collegato effettivo, e l'uso di un SPM-22 al posto di un SPM-26 limiterà la coppia del mandrino disponibile se il motore richiede la corrente più elevata.

Compatibilità Motore: Alpha Modello 26 e aP40

La linea di motori mandrino FANUC serie Alpha è stata costruita attorno all'abbinamento di specifici stadi di potenza con specifici profili di prestazioni del motore. L'A06B-6088-H226#H500 è l'azionamento corretto per i motori mandrino Alpha Modello 26 e aP40 — entrambi motori mandrino AC di fascia media che sono apparsi in un'ampia gamma di specifiche OEM di macchine utensili durante gli anni di produzione della piattaforma Alpha.

L'aP40 in particolare è stata una scelta di motore mandrino preferita per i produttori di centri di lavoro che costruivano macchine nella classe di potenza del mandrino da 15–30 kW. La sua combinazione di range di velocità a coppia costante e potenza costante, feedback del sensore Alpha integrato e compatibilità con il sistema modulare Alpha da 200V lo ha reso un abbinamento standard su macchine vendute nei settori aerospaziale, stampi e matrici e applicazioni generiche di officina. Dove il mandrino della macchina monta questo motore, l'H226#H500 è il modulo specificato.

L'interfaccia sensore di Tipo 1 su questo modulo supporta il sensore M, il codificatore di posizione e il sensore magnetico utilizzati per l'orientamento del mandrino — la gamma completa di opzioni di feedback che i controlli CNC FANUC 0, 6, 10, 11, 15, 16i, 18i e 21i si aspettano quando comunicano con queste configurazioni di motore mandrino.

Rigenerazione di Potenza nell'Architettura A06B-6088

Una delle caratteristiche di progettazione che FANUC ha evidenziato nella famiglia di moduli Alpha è la rigenerazione della fonte di alimentazione — la capacità di restituire l'energia di frenata dal motore mandrino alla linea di alimentazione anziché dissiparla sotto forma di calore in un resistore di frenata. Quando un mandrino ad alta inerzia decelera dalla velocità massima fino all'arresto, l'energia cinetica del motore deve andare da qualche parte. Nelle architetture di azionamento più vecchie, quell'energia diventava calore in un banco di resistori. Nel sistema modulare Alpha, il Modulo di Alimentazione (PSM) gestisce la rigenerazione e il modulo amplificatore mandrino restituisce la corrente di frenata attraverso il bus DC al PSM, che la reinvia all'alimentazione AC.

Per l'H226, questa architettura è praticamente importante. Un motore mandrino della classe Modello 26 ha un'inerzia del rotore significativa. L'energia rilasciata durante una rapida decelerazione da 8.000 giri/min non è trascurabile. Senza rigenerazione, questo carico energetico richiederebbe resistori di frenata grandi e dedicati con la relativa gestione termica. Con l'architettura PSM rigenerativa, l'energia ricircola nell'alimentazione, riducendo la generazione di calore nel cabinet e abbassando il consumo energetico netto della macchina durante una giornata di produzione completa.

Il modulo H226 stesso non esegue la rigenerazione in modo indipendente — questa è una funzione a livello di sistema distribuita tra SPM e PSM. Garantire che la capacità rigenerativa del PSM sia appropriata per le richieste combinate di servo e mandrino della macchina fa parte del corretto dimensionamento del sistema.

PCB Interni: Due Schede, Due Funzioni

Fisicamente, l'A06B-6088-H226#H500 ospita due circuiti stampati principali che lavorano in concerto.

Il PCB di controllo A16B-2202-0432 gestisce tutta l'intelligenza: comunicazione seriale con il CNC tramite il collegamento seriale mandrino FANUC, generazione del comando di corrente da riferimenti di velocità e posizione, monitoraggio allarmi, memorizzazione parametri NVRAM e il display a 7 segmenti sul pannello frontale che fornisce stato e codici di guasto al tecnico di manutenzione. Quando compaiono allarmi relativi alla comunicazione (AL-24, AL-25) o si attivano allarmi CPU/memoria (AL-13, AL-16, AL-17, AL-18), questa scheda è il fulcro dell'isolamento dei guasti.

Il PCB di potenza A20B-1006-0482 gestisce la conversione effettiva dell'alimentazione del bus DC in AC trifase all'ampiezza e frequenza comandate. Contiene i circuiti di pilotaggio dei gate per i transistor IGBT, il rilevamento del bus DC, la misurazione della corrente sulle fasi di uscita e i circuiti di protezione hardware che rilevano sovracorrente e sovratensione a livello di silicio prima che possano danneggiare i transistor. Gli allarmi 3, 9, 11, 12 e 30 puntano tutti allo stadio di potenza e ai suoi componenti associati.

Nessuna delle due schede viene venduta o sostituita come componente separato — gli specialisti FANUC forniscono e riparano l'assemblaggio completo del modulo.

Riferimento Allarmi: Lettura del Display sul Pannello Frontale

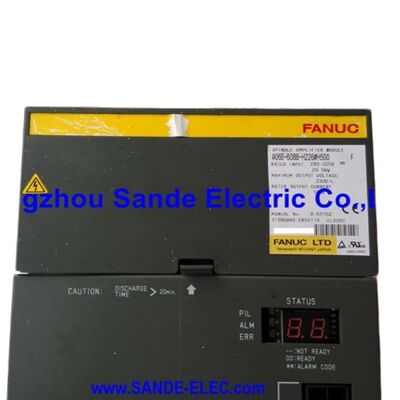

Il doppio display LED a 7 segmenti sul pannello frontale dell'H226 comunica lo stato del modulo in due caratteri, seguendo la stessa struttura di codifica degli allarmi del resto della famiglia Alpha SPM. I codici più frequentemente riscontrati sul campo:

AL-01 (Surriscaldamento Motore) — L'interruttore termico del motore mandrino è scattato. Controllare la ventola di raffreddamento del motore e il percorso di ventilazione prima di dichiarare il modulo guasto.

AL-03 (Fusibile sul Link DC Bruciato) — Indica il fusibile interno del link DC dell'SPM, tipicamente causato da un evento di sovracorrente nello stadio di potenza. Diagnosticare la causa principale prima di sostituire il fusibile.

AL-09 (Surriscaldamento Semiconduttori di Potenza) — La temperatura del dissipatore IGBT ha superato i limiti. Controllare entrambe le ventole di raffreddamento — la ventola esterna da 12 mm e la ventola interna da 60 mm — e verificare il flusso d'aria attraverso il cabinet.

AL-12 (Sovracorrente nel Circuito di Potenza) — L'allarme più grave, indica stress sugli IGBT. Protocollo diagnostico standard: rimuovere i cavi del motore U/V/W e comandare il mandrino. Se l'AL-12 si cancella, il guasto è nell'avvolgimento del motore o nel cavo. Se persiste, i transistor dello stadio di potenza sono sospetti.

AL-24 / AL-25 (Errore / Arresto Trasferimento Seriale) — Guasto di comunicazione tra CNC e SPM. Iniziare la diagnosi dal cavo e dai connettori del collegamento seriale; procedere al PCB di controllo se l'integrità del cavo è confermata.

La Versione Software #H500: Perché Non Può Essere Ignorata

Il suffisso che segue il simbolo del cancelletto nei numeri di parte degli amplificatori mandrino FANUC non è un ripensamento. Per la famiglia H226, le versioni documentate sono #H500 (rilascio originale), #H501 (software revisionato) e #500CS (specifica speciale). Queste versioni contengono firmware diverso sul PCB di controllo A16B-2202-0432, e le differenze influenzano la compatibilità dei parametri del mandrino, il comportamento delle funzioni e, in alcuni casi, la disponibilità di determinate funzionalità del mandrino.

Gli specialisti FANUC e i centri di riparazione CNC segnalano costantemente la stessa cautela: il suffisso esatto deve corrispondere quando si acquista un ricambio. Una macchina commissionata con un H226#H500 ha i suoi parametri del mandrino abbinati a quel firmware. La sostituzione con un #H501 introduce un rischio di disallineamento dei parametri che potrebbe produrre un comportamento inaspettato del mandrino, anomalie di tuning o allarmi diretti al primo avvio dopo la sostituzione. In un contesto di manutenzione programmata in cui un tecnico qualificato verificherà e ri-sintonizzerà i parametri del mandrino, la sostituzione è gestibile. In uno scenario di guasto di emergenza, è una complicazione che gli ingegneri di manutenzione FANUC esperti cercano specificamente di evitare immagazzinando e reperendo la versione con suffisso esatto.

Domande Frequenti

D1: Con quale motore mandrino è progettato l'A06B-6088-H226#H500 e può sostituire l'SPM-22 (H222) in un'installazione esistente?

Questo modulo è specificato per i motori mandrino FANUC Alpha Modello 26 e aP40, entrambi i quali richiedono la corrente di uscita nominale di 111A fornita da questo modulo. Sostituire l'H226 con un H222 (95A) in una macchina che utilizza un motore aP22 o più piccolo è tecnicamente possibile dal punto di vista elettrico — il modulo con rating più elevato opererà semplicemente a un utilizzo inferiore — ma richiede la verifica dei parametri per garantire che i dati del motore mandrino caricati nel modulo sostitutivo corrispondano al motore collegato effettivo. Andare nella direzione opposta — installare un H222 dove è specificato un H226 — limiterebbe la corrente del mandrino disponibile e non è raccomandato. Abbinare sempre il rating SPM alla specifica del motore.

D2: Sia l'H222 che l'H226 utilizzano la stessa scheda di controllo A16B-2202-0432. Ciò significa che i due moduli sono intercambiabili?

No. Sebbene condividano lo stesso numero di parte del PCB di controllo, le schede di potenza differiscono (A20B-1006-0481 per H222 vs. A20B-1006-0482 per H226), e i parametri del motore memorizzati nella NVRAM sono abbinati a rating motore diversi. Inoltre, la versione del firmware influisce sul comportamento delle funzioni del mandrino. L'inserimento di un H222 dove è richiesto un H226 limiterà l'uscita di corrente e potrebbe produrre allarmi di sovraccarico a carichi del mandrino normali. La sostituzione inversa è ugualmente sconsigliabile senza una completa ri-verifica dei parametri. Questi moduli dovrebbero essere trattati come assemblaggi abbinati al motore, non come stadi di potenza intercambiabili.

D3: Cosa significa la designazione dell'interfaccia Tipo 1 in termini pratici per la compatibilità del sistema CNC?

Tipo 1 è la specifica di interfaccia di base nella famiglia Alpha SPM, che supporta le funzioni di controllo mandrino standard utilizzate nella stragrande maggioranza delle applicazioni di centri di lavoro: velocità variabile, orientamento mandrino (M19), selezione marcia, sincronizzazione mandrino di base e feedback di velocità/posizione al CNC. Comunica tramite il collegamento seriale mandrino FANUC ed è compatibile con le generazioni CNC FANUC 0, 6, 10, 11, 15, 16i, 18i, 21i e 30i/31i/32i. Ciò che non supporta è il controllo contorno Cs (che richiede il Tipo 4 e un sensore ad alta risoluzione) e alcune modalità avanzate di sincronizzazione multi-mandrino. Per la maggior parte degli azionamenti mandrino di centri di lavoro, la capacità di Tipo 1 è esattamente ciò che l'applicazione richiede, e la specifica di un tipo di interfaccia più complesso aggiungerebbe costi senza alcun beneficio funzionale.

D4: L'allarme AL-09 (Surriscaldamento Semiconduttori di Potenza) continua ad apparire su questo modulo. Cosa si dovrebbe controllare per prima cosa?

L'A06B-6088-H226#H500 si basa sia su una ventola esterna da 12 mm (A90L-0001-0335/B) che su una ventola di raffreddamento interna da 60 mm (A90L-0001-0422) per mantenere il dissipatore IGBT entro i limiti di temperatura. Il guasto della ventola è la causa più comune di AL-09, e entrambe le ventole dovrebbero essere controllate immediatamente — verificando che girino liberamente, alla velocità corretta, e che le pale della ventola e i passaggi dell'aria non siano ostruiti da trucioli accumulati o residui di nebbia refrigerante. La temperatura ambiente del cabinet e il flusso d'aria attraverso lo stack dell'azionamento sono controlli secondari. Se entrambe le ventole sono operative e l'allarme persiste, la causa potrebbe essere la temperatura ambiente elevata nel cabinet elettrico o un carico parzialmente in corto che aumenta la dissipazione di potenza. La sostituzione proattiva delle ventole su base programmata — tipicamente ogni due o tre anni di uso intensivo — è una manutenzione preventiva standard per gli azionamenti mandrino modulari Alpha.

D5: La versione #H500 dell'H226 è disponibile nuova, o solo come unità ricondizionate/riparate?

La serie A06B-6088 Alpha è una linea di prodotti matura, e la produzione di fabbrica nuova dell'H226#H500 non è affidabilmente disponibile attraverso i normali canali di distribuzione. Il mercato di approvvigionamento consiste in unità ricondizionate elaborate da centri di riparazione specializzati FANUC, unità nuove-vecchie scorte da distributori autorizzati che hanno mantenuto inventario e unità usate testate rimosse da macchine dismesse. I rinomati specialisti di riparazione FANUC testano questi moduli su motori mandrino FANUC reali e controlli CNC — non solo su alimentatori da banco — per verificare le prestazioni nelle condizioni termiche ed elettriche di funzionamento reale. Quando si acquista un ricambio, la verifica del metodo di test e dei termini di garanzia del fornitore è la dovuta diligenza appropriata prima dell'acquisto. Anche le varianti #H501 e #500CS circolano sul mercato, ed è essenziale confermare che il suffisso esatto corrisponda all'originale prima di accettare la consegna.
