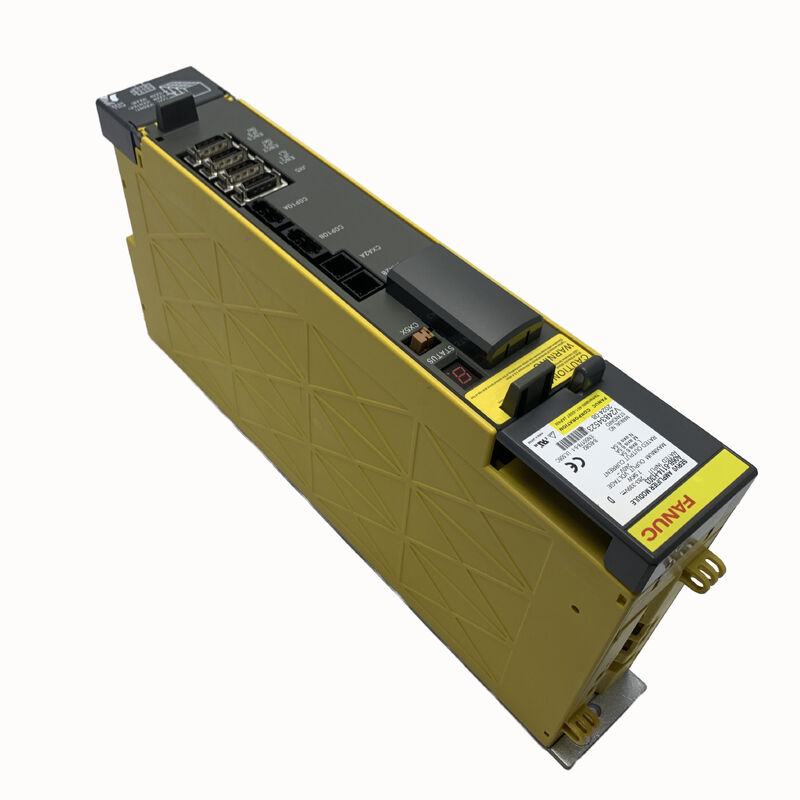

FANUC A06B-6114-H303 Modulo Amplificatore Servo Serie Alpha i a Tre Assi SVM3-20/20/20i

Percorri il quadro elettrico di quasi tutte le macchine utensili CNC di piccole dimensioni costruite dopo i primi anni 2000 con un controllo FANUC serie i, ed è molto probabile che troverai un A06B-6114-H303 nello stack degli amplificatori. Con soli 60 mm di larghezza, questo modulo amplificatore servo Alpha i a tre assi — designato SVM3-20/20/20i — controlla simultaneamente gli assi L, M e N da una singola unità compatta, prelevando il suo bus DC dall'alimentatore PSM abbinato e fornendo 6,5 A per asse ai motori servo Alpha i collegati. È uno dei moduli SVM a tre assi più diffusi nella base installata globale di FANUC.

Cos'è questo modulo e dove si inserisce

Il sistema di azionamento servo FANUC Alpha i è un'architettura modulare. Il PSM (modulo di alimentazione) converte la rete AC in un bus DC. L'SVM (modulo amplificatore servo) preleva questo bus DC e aziona i motori servo. L'A06B-6114-H303 è un SVM a tre assi — gestisce tre assi di avanzamento in un unico alloggiamento — motivo per cui è standard su centri di lavoro compatti, torni CNC e macchine a elettroerosione a filo dove il consolidamento di tutti e tre gli assi di avanzamento primari in un unico modulo da 60 mm consente di risparmiare prezioso spazio nel quadro elettrico e semplifica il layout dello stack di azionamento.

Il modulo comunica con il CNC FANUC tramite FSSB (FANUC Serial Servo Bus), l'interfaccia seriale ottica ad alta velocità che ha sostituito i vecchi collegamenti analogici di tipo A e di tipo B. Tutti i dati di comando e di feedback degli assi viaggiano su questa connessione ottica, che semplifica notevolmente il cablaggio del quadro elettrico rispetto alla generazione precedente e fornisce l'elevata velocità di comunicazione richiesta per il movimento sincrono multi-asse.

Specifiche tecniche

Tre assi, un modulo da 60 mm — Il vantaggio dello spazio

La caratteristica fisica distintiva dell'SVM3-20/20/20i è la sua larghezza del quadro di 60 mm. In un quadro di azionamento Alpha i, l'ingombro totale dello stack di azionamento è la somma della larghezza del PSM più ogni modulo SVM. Una macchina a tre assi che utilizza l'A06B-6114-H303 occupa significativamente meno spazio sulla guida del quadro rispetto a quanto richiederebbero tre unità SVM a singolo asse separate equivalenti.

Per i costruttori di macchine utensili che operano entro dimensioni ristrette del quadro elettrico — un vincolo costante sui centri di lavoro compatti, sui torni CNC e sulle celle multi-macchina ad alta densità — il modulo a tre assi è spesso l'unica soluzione pratica. Il modulo alloggia la propria ventola di raffreddamento interna e il dissipatore di calore, quindi non è necessario un sistema di aria forzata esterno per installazioni a temperatura ambiente standard.

Controlli CNC compatibili

L'A06B-6114-H303 utilizza FSSB come interfaccia al CNC FANUC. Questo lo colloca saldamente nella generazione Alpha i post-2004, alimentata dal PSM serie 6110. Le generazioni CNC FANUC compatibili includono:

FANUC 0i-B e 0i-C — i CNC FANUC più diffusi a livello globale, presenti sulla maggior parte dei torni e centri di lavoro CNC di fascia entry-to-mid-range dei costruttori di macchine utensili asiatici ed europei

FANUC 16i, 18i, 21i (modello B) — CNC di funzionalità superiore utilizzati in centri di lavoro più capaci, centri di tornitura-fresatura e sistemi multi-asse; l'A06B-6114-H303 è specificamente citato come comune sui sistemi 16i/18i/21i modello B

FANUC 15i — CNC di fascia alta per lavorazioni multi-asse complesse dove l'SVM3 serve assi sussidiari più piccoli accanto a SVM di assi più grandi

Controlli Robot FANUC — controller robot FANUC che utilizzano l'architettura di azionamento Alpha i, dove il modulo a tre assi aziona più assi articolati del robot

L'interfaccia FSSB è il requisito fisso. I sistemi che utilizzano interfacce servo di tipo A o di tipo B più vecchie richiedono varianti SVM diverse.

Motori servo compatibili

L'A06B-6114-H303 è normalmente equipaggiato con motori servo serie Alpha i modello 4i o 8i e funziona con controlli robotici, nonché con varianti iB e iC delle serie 15, 16, 18 e 21. Viene utilizzato dai costruttori di macchine utensili all'interno di macchine CNC più piccole.

Più in generale, l'SVM3-20/20/20i con 6,5 A per asse alloggia motori servo serie FANUC Alpha i nella gamma di capacità più piccola — tipicamente le serie αi4 e αi8 — che sono i motori di avanzamento standard sui centri di lavoro compatti e sui torni CNC dove questo modulo è più comunemente installato. Per gli assi che richiedono corrente più elevata (motori più grandi), un SVM a singolo asse con una corrente nominale più elevata verrebbe specificato accanto all'SVM3 nello stesso quadro.

Riferimento allarmi

L'A06B-6114-H303 segnala guasti tramite un display LED a una cifra sulla parte anteriore del modulo. Quando si verifica una condizione di allarme, il LED ALM si accende e i seguenti codici identificano il guasto:

Gli allarmi ventola (codici 1 e F) sono tra gli eventi di manutenzione più routinari sui moduli datati. L'errore di comunicazione P indica tipicamente un problema al cavo in fibra ottica FSSB o un problema all'interfaccia CNC piuttosto che un guasto del modulo. Gli allarmi di sovracorrente (8, 9, A) e gli allarmi IPM sono i principali indicatori di guasto interno del modulo o di problemi al motore/cablaggio che richiedono indagini.

Ambiente di applicazione

La generazione aiSV3-20/20/20 della serie FANUC Alpha i A06B-6114-H303 è un amplificatore servo a triplo canale utilizzato all'interno di piccole macchine CNC di molti dei principali costruttori di macchine utensili al mondo. DNC

I tipi di macchine in cui questo modulo si trova comunemente includono centri di lavoro verticali compatti nell'intervallo di corsa 400–600 mm, centri di tornitura CNC con 2–3 assi servo, macchine a elettroerosione a filo, centri di foratura e maschiatura e centri di lavoro orizzontali più piccoli. La corrente nominale di 6,5 A per asse copre le dimensioni dei motori di avanzamento Alpha i utilizzati sugli assi X, Y e Z di queste macchine senza richiedere la maggiore capacità di corrente delle varianti SVM per impieghi gravosi.

Architettura interna delle schede

L'A06B-6114-H303 è costruito attorno a due schede interne: la scheda di cablaggio A16B-2203-0698, che gestisce lo stadio del transistor di potenza e le connessioni di uscita del motore, e la scheda di controllo FSSB A16B-2101-004x, che gestisce il calcolo del loop servo e l'interfaccia CNC. Nessuna delle due schede è disponibile come articolo di servizio separato — il modulo viene riparato come unità completa. Tuttavia, la ventola di raffreddamento interna, il pacco batteria, i fusibili e i moduli transistor sono disponibili come componenti di ricambio, rendendo fattibile la riparazione mirata a livello di componente presso strutture di assistenza FANUC specializzate.

FAQ

D1: Cos'è l'interfaccia FSSB e l'A06B-6114-H303 la richiede?

FSSB (FANUC Serial Servo Bus) è l'interfaccia seriale ad alta velocità in fibra ottica di FANUC tra il CNC e i moduli amplificatori servo. Sì — l'A06B-6114-H303 è un modulo di tipo FSSB esclusivamente. Non è compatibile con le vecchie interfacce analogiche di tipo A o di tipo B. Verificare che il CNC FANUC sulla macchina utilizzi FSSB prima di specificare questo modulo; i controlli FANUC 0i-B/C, 16i/18i/21i modello B e 15i utilizzano tutti FSSB.

D2: Quali motori servo sono compatibili con l'A06B-6114-H303?

Con 6,5 A di corrente di uscita nominale per asse, questo modulo è progettato per i motori FANUC serie Alpha i di piccola capacità, più comunemente i modelli αi4/3000 e αi8/3000. Questi sono i motori di avanzamento standard presenti sui centri di lavoro compatti e sui torni CNC dove l'SVM3-20/20/20i viene tipicamente specificato. I motori che richiedono una corrente d'asse maggiore necessitano di un SVM a singolo asse con una corrente nominale maggiore.

D3: Un A06B-6114-H303 può sostituire tre moduli SVM1 a singolo asse separati?

Funzionalmente, sì — a condizione che ciascuno dei tre assi non richieda più di 6,5 A di corrente nominale (20 A di picco). L'SVM3-20/20/20i gestisce tre assi in un modulo da 60 mm anziché tre moduli separati, con la stessa interfaccia FSSB e la stessa compatibilità con i motori Alpha i. Lo spazio nel quadro è notevolmente ridotto. Il compromesso è che un singolo guasto del modulo influisce contemporaneamente su tutti e tre gli assi anziché su uno solo.

D4: Cosa significa il codice allarme P sull'A06B-6114-H303 e come dovrei risolverlo?

L'allarme P indica un errore di comunicazione FSSB — un guasto nel collegamento dati seriale in fibra ottica tra il CNC FANUC e il modulo amplificatore servo. Controllare innanzitutto i cavi in fibra ottica FSSB: ispezionare i connettori sia sul modulo che sul lato CNC per verificare la presenza di danni, contaminazione sulle facce ottiche o un raggio di curvatura eccessivo nel percorso della fibra. Pulire i connettori ottici se necessario. Se la fibra è a posto e l'allarme persiste, il guasto potrebbe essere nella scheda di controllo FSSB del modulo o nell'interfaccia servo del CNC — entrambi richiedono una diagnosi specializzata.

D5: L'A06B-6114-H303 è ancora in produzione ed è riparabile?

L'A06B-6114-H303 appartiene alla generazione Alpha i (serie 6114) di FANUC, che è stata superata da generazioni di azionamenti più recenti. Non è più in produzione corrente ma rimane ampiamente disponibile attraverso i canali di automazione industriale come scorte in eccesso e ricondizionate. La riparazione a livello di componente è ben supportata — la ventola di raffreddamento interna, i moduli transistor, i fusibili e il pacco batteria sono tutti disponibili come parti di servizio, e le strutture di riparazione specializzate FANUC possono ricostruire il modulo con un test completo a ciclo chiuso su motori Alpha i effettivi e un CNC attivo.
