FANUC A06B-6130-H004 — Amplificatore Servo Monasse Serie Beta i SVM1-80i, Interfaccia FSSB, 80A

Identificazione del Prodotto

Codice Articolo: A06B-6130-H004

Serie: FANUC MELSERVO Beta i (βi) Series

Designazione Modello: SVM1-80i (Modulo Servo Monasse, classe 80A)

Interfaccia: FSSB — FANUC Servo Serial Bus (fibra ottica)

Manuale di Riferimento: B-65322

Cos'è questa unità

Tra la gamma di amplificatori servo Beta i di FANUC, l' A06B-6130-H004 occupa un ruolo specifico e ben definito: è il modulo monasse da 80A — l'unità di maggiore capacità nella serie SVM1 Beta i di prima generazione. Mentre le varianti più piccole H001 (20A) e H002 (40A) gestiscono assi di minore intensità, l'H004 è costruito per assi che richiedono corrente elevata sostenuta e una rapida risposta di accelerazione: cambiatori automatici di utensili, meccanismi di indicizzazione della torretta e assi rotativi o lineari di precisione comuni nelle macchine EDM.

Ciò che distingue l'intera famiglia di amplificatori Beta i dalla serie Alpha iSV è la sua architettura. L'A06B-6130-H004 non è un modulo in senso tradizionale — porta la propria sezione di alimentazione integrata, rendendolo elettricamente autonomo. Ciò consente di montarlo ovunque sulla macchina utensile, indipendentemente da un'unità di alimentazione PSM esterna. Per i costruttori di macchine che progettano armadi di controllo compatti o posizionano un azionamento vicino all'asse che serve, questa indipendenza è un reale vantaggio pratico.

La comunicazione con il CNC FANUC avviene tramite FSSB — il FANUC Servo Serial Bus — utilizzando un cavo in fibra ottica. La connessione in fibra elimina la suscettibilità al rumore dei cavi di segnale elettrici sulle distanze comuni nelle installazioni di macchine utensili, e la comunicazione sincrona ad alta velocità del protocollo FSSB è ciò che consente alle famiglie di controllo 0i-C e 0i-D di ottenere una sincronizzazione di posizione multi-asse precisa su tutti gli azionamenti collegati contemporaneamente.

Specifiche Tecniche

Alimentatore Integrato: Perché è Importante in Fabbrica

L'architettura standard per gli azionamenti servo FANUC Alpha i prevede un modulo di alimentazione (PSM) condiviso che condiziona l'alimentazione del bus DC per più moduli SVM collegati in cascata su un bus comune. La serie Beta i SVM1, incluso l'A06B-6130-H004, adotta un approccio completamente diverso. Ogni unità incorpora il proprio stadio raddrizzatore e bus DC — non è richiesto alcun PSM esterno.

Dal punto di vista della progettazione della macchina, questa architettura autonoma ha conseguenze reali. L'installazione è più semplice: un set di connessioni di ingresso trifase, una linea di alimentazione di controllo da 24V DC e un cavo in fibra FSSB. Non c'è sequenziamento della tensione del bus, nessun PSM condiviso da dimensionare in base a una combinazione di carichi degli assi e nessun rischio che un guasto del PSM metta fuori uso più assi contemporaneamente. Se l'A06B-6130-H004 sviluppa un guasto, la macchina perde un asse — non tutti gli assi che condividono un'alimentazione comune.

Per i team di manutenzione, vale la stessa logica. La sostituzione dell'A06B-6130-H004 è uno scambio semplice: scollegare l'ingresso trifase, l'uscita di alimentazione del motore, la fibra FSSB, l'alimentazione di controllo da 24V e il cavo del freno, se presente. L'unità di ricambio arriva con la propria alimentazione già integrata. Nessun calcolo di dimensionamento del PSM, nessuna ri-commissioning del bus.

Comunicazione FSSB: Il Collegamento CNC

FSSB — FANUC Servo Serial Bus — è il protocollo di comunicazione seriale proprietario ad alta velocità di FANUC per collegare il CNC agli amplificatori servo. L'A06B-6130-H004 si collega alla porta FSSB del CNC tramite un cavo in fibra ottica, e il mezzo in fibra ottica non è un dettaglio secondario. Gli ambienti delle macchine utensili generano una significativa interferenza elettromagnetica: azionamenti a frequenza variabile, riscaldamento a induzione, bobine di relè e alimentatori switching creano rumore che può corrompere i cavi in rame a livello di segnale su lunghe tratte tra armadio e asse. La fibra non trasporta potenziale elettrico ed è immune a tutto ciò.

Sul lato della comunicazione, FSSB opera in modo sincrono con il ciclo di interpolazione del CNC. Ogni comando di posizione, ogni pacchetto di feedback dell'encoder e ogni scambio di parametri tra il CNC e l'A06B-6130-H004 avviene in sincronia con il ciclo di calcolo del CNC — tipicamente 1 ms sui sistemi 0i standard, con opzioni di ciclo più veloci disponibili sui controlli della serie 30i. Questo collegamento sincrono è ciò che rende possibile un movimento coordinato degli assi fluido e preciso, poiché il CNC sa esattamente quando ogni azionamento eseguirà ogni incremento di posizione.

Applicazioni Tipiche di Macchine Utensili

Asse del cambio automatico utensile (ATC). Il braccio ATC su un centro di lavoro verticale — il meccanismo che estrae fisicamente un utensile dal mandrino, oscilla verso il magazzino utensili e restituisce un utensile nuovo — deve completare il suo ciclo rapidamente e ripetutamente, per tutto il turno. Accelerazione rapida verso una posizione definita, decelerazione e arresto netti, blocco positivo durante lo scambio dell'utensile. La capacità di corrente di picco di 80A dell'A06B-6130-H004 fornisce il margine di coppia di accelerazione di cui un asse ATC ha bisogno, e il collegamento FSSB fornisce la latenza di conferma della posizione richiesta per l'interblocco del movimento ATC con l'orientamento del mandrino e le sequenze di blocco/sblocco utensile.

Asse di indicizzazione torretta tornio CNC. L'indicizzazione della torretta su centri di tornitura è simile in carattere all'operazione ATC: movimenti brevi, veloci e precisi verso posizioni indicizzate, eseguiti molte volte all'ora. Elevata corrente di picco per un'accelerazione rapida, buon mantenimento della posizione una volta indicizzata e recupero affidabile dai carichi della punta dell'utensile durante il taglio. I torni FANUC serie 0i con torrette nella gamma di dimensioni dei motori βiS rientrano perfettamente nell'inviluppo applicativo dell'A06B-6130-H004.

Macchine EDM a filo e a tuffo. Le macchine EDM a filo e a tuffo utilizzano assi servo per controllare la posizione dell'elettrodo con risoluzione molto fine e risposta ben smorzata. I carichi degli assi sono spesso bassi ma il requisito di larghezza di banda della posizione è elevato — il CNC necessita che l'azionamento risponda rapidamente ai comandi di correzione di posizione fine. Il collegamento di comunicazione FSSB e la catena di feedback dell'encoder βiS mantengono bassa la latenza comando-risposta.

Asse quarto e quinto sui centri di lavoro. Le tavole rotanti e le tavole inclinabili su centri di lavoro richiedono un asse servo abbinato al motore che aziona la tavola. Per tavole rotanti più piccole nella gamma di motori βiS, l'A06B-6130-H004 fornisce la corretta corrente nominale combinata con l'interfaccia FSSB che si integra naturalmente in una configurazione di controllo esistente della serie 0i o 30i.

Hardware Interno: Cosa C'è Dentro

L'A06B-6130-H004 è costruito attorno a tre assemblaggi funzionali. Lo stadio di potenza contiene un singolo modulo transistor da 50A (IGBT) che gestisce l'inversione PWM dal bus DC all'uscita trifase del motore. La scheda di cablaggio — A16B-3200-051x — fornisce lo strato di interconnessione tra lo stadio di potenza, i connettori e la scheda di controllo. Il PCB di controllo — A20B-2101-005x — gestisce la comunicazione FSSB, l'elaborazione del loop di corrente, la decodifica del feedback dell'encoder e tutto il monitoraggio della protezione.

Di questi tre, il modulo transistor è l'unico componente di potenza disponibile separatamente per la riparazione a livello di scheda. I due PCB non sono disponibili come parti di ricambio autonome tramite canali standard; se uno dei PCB si guasta, il percorso economico è uno scambio completo dell'unità o una riparazione specialistica con attrezzature di prova appropriate. Fusibili e ventola di raffreddamento interna sono anch'essi riparabili come componenti individuali, il che copre gli elementi di manutenzione più comuni legati all'età.

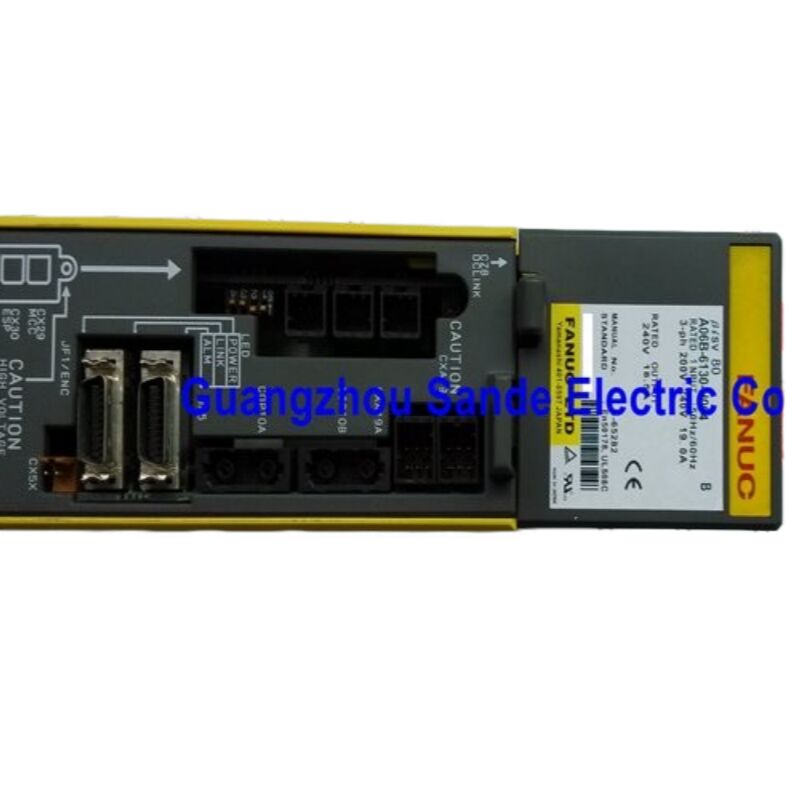

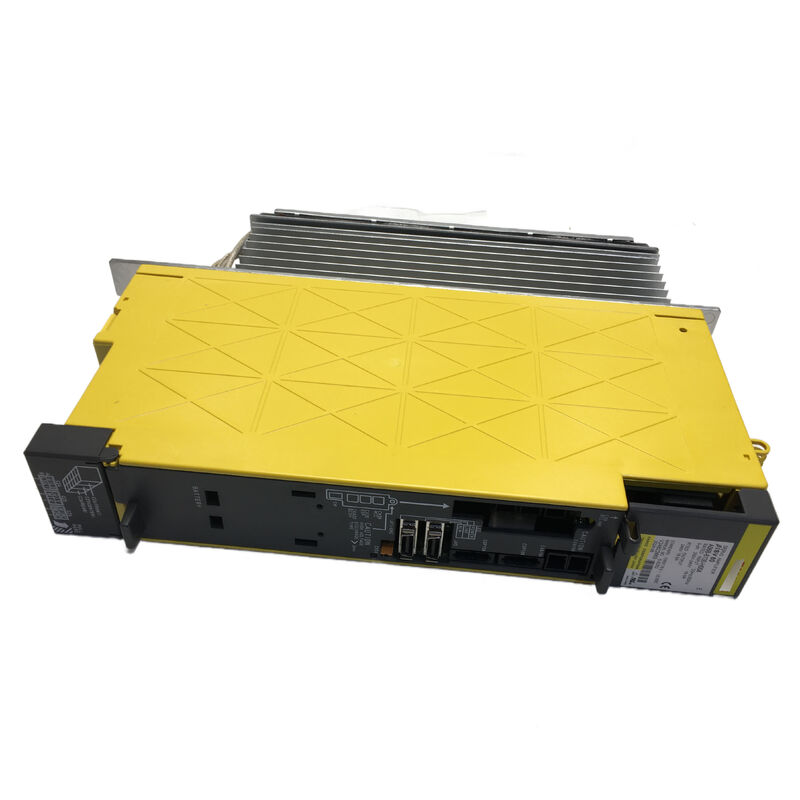

Il fattore di forma 263 × 335 × 59 mm — stretto e alto — riflette l'impronta standard di montaggio su guida per armadio FANUC Beta i. Le unità si montano verticalmente con le alette del dissipatore di calore orientate per la convezione naturale verticale, integrate dalla ventola interna ad aria forzata. La profondità di 59 mm consente layout di armadio relativamente compatti anche quando più unità sono installate una accanto all'altra.

Contesto Serie Beta i: Famiglia A06B-6130

La serie A06B-6130 copre l'intera gamma di amplificatori SVM1 monasse Beta i di prima generazione. L'H004 è la variante con corrente più elevata:

Tutti e quattro condividono la stessa interfaccia in fibra FSSB, la stessa architettura di alimentazione autonoma e lo stesso intervallo operativo di 0°C–55°C. La scelta tra di essi è determinata dalla corrente nominale e di picco del servomotore azionato. Abbinare la corrente nominale dell'amplificatore al motore è essenziale: un amplificatore sottodimensionato raggiungerà il suo limite di corrente di picco durante l'accelerazione e attiverà un allarme di sovracorrente, mentre un amplificatore sovradimensionato non offre alcun beneficio e spreca spazio nell'armadio.

Punti Salienti di Installazione e Manutenzione

Spazio di raffreddamento. La ventola interna aspira aria attraverso le alette del dissipatore di calore. Le linee guida di installazione di Mitsubishi e FANUC per azionamenti montati su rack di questo tipo generalmente richiedono spazi minimi sopra e sotto l'unità per il flusso d'aria — spazi ostruiti portano a temperature elevate del dissipatore di calore e a un degrado prematuro del modulo transistor. Verificare che la posizione installata fornisca un'adeguata ventilazione secondo il manuale B-65322.

Alimentazione di controllo da 24V DC. L'alimentazione da 24V DC per la scheda di controllo dovrebbe provenire dalla linea principale da 24V della macchina, ma con fusibili individuali per ogni amplificatore per evitare che un guasto della scheda di controllo influenzi l'intera linea da 24V e faccia collassare altri circuiti di controllo contemporaneamente.

Gestione del cavo in fibra. I cavi in fibra FSSB hanno una specifica di raggio di curvatura minimo. Curve strette al connettore o lungo il percorso del cavo creano perdite di inserzione che alla fine causano errori di comunicazione — allarmi di rilevamento asse o errori di comunicazione sincrona sul display del CNC. Durante il routing della fibra, evitare di legarla strettamente contro spigoli metallici o attraverso angoli acuti.

Manutenzione della ventola. La ventola di raffreddamento interna ha una durata di vita limitata, tipicamente indicata nella documentazione di manutenzione FANUC intorno alle 20.000–30.000 ore di funzionamento. Nelle macchine che funzionano su due o tre turni, ciò si traduce in un intervallo di ispezione o sostituzione della ventola raccomandato di diversi anni. Il guasto della ventola porta a interruzioni termiche a livelli di carico inferiori al previsto e, infine, a danni al modulo transistor dovuti a surriscaldamento prolungato.

Controllo parametri dopo la sostituzione. Alla prima accensione dopo una sostituzione dell'A06B-6130-H004, il CNC eseguirà la sua sequenza di inizializzazione servo tramite FSSB. Verificare che il parametro del tipo di servomotore sia impostato correttamente per il motore dell'asse, che il feedback dell'encoder sia attivo e che la posizione di riferimento dell'asse venga ristabilita se la macchina utilizza un sistema di encoder assoluto.

FAQ

D1: Quali sistemi CNC sono compatibili con l'A06B-6130-H004?

L'A06B-6130-H004 comunica tramite interfaccia in fibra ottica FSSB (FANUC Servo Serial Bus) ed è compatibile con le famiglie CNC FANUC Serie 0i-C, 0i-D, 30i, 31i e 32i. Non è compatibile con controlli FANUC più vecchi che precedono FSSB, né con amplificatori SVM della serie Alpha i che condividono un bus DC con un modulo di alimentazione PSM.

D2: Quali servomotori aziona l'A06B-6130-H004?

È progettato per servomotori serie FANUC βiS (Beta i S) nella gamma di corrente appropriata — principalmente modelli come il βiS 12/3000 e il βiS 22/3000. Il motore deve essere abbinato alla capacità di corrente di picco di 80A / nominale di 18.5A dell'amplificatore. Tentare di azionare un motore più grande che richiede più di 80A di picco causerà guasti di protezione da sovracorrente.

D3: L'A06B-6130-H004 richiede un modulo di alimentazione PSM FANUC esterno?

No. A differenza degli amplificatori della serie Alpha iSV, l'A06B-6130-H004 ha un proprio alimentatore integrato e si collega direttamente a un ingresso di linea trifase da 200–240VAC. Non è necessario alcun modulo PSM esterno, il che semplifica sia l'installazione elettrica che il layout dell'armadio.

D4: Quali allarmi indicano un guasto dell'A06B-6130-H004 e quali sono le prime cose da controllare?

I più comuni indicatori di guasto sono allarmi inverter (allarme SV 401/421 su FANUC 0i), allarmi di sovracorrente ed errori di rilevamento asse sul display del CNC. Prima di presumere che l'amplificatore sia guasto, controllare quanto segue: verificare che il cavo in fibra FSSB sia completamente inserito e non danneggiato; confermare che l'alimentazione di controllo da 24V DC sia presente e entro tolleranza; controllare che la ventola di raffreddamento interna sia in funzione; e ispezionare i fusibili di ingresso. Se tutto ciò è corretto, il guasto è più probabilmente interno all'amplificatore — modulo transistor, scheda di controllo o scheda di potenza.

D5: Le schede interne (A20B-2101-005x, A16B-3200-051x) possono essere sostituite separatamente?

Questi PCB non sono disponibili come parti di ricambio autonome tramite canali standard. Per un guasto a livello di scheda, le opzioni pratiche sono la riparazione specialistica dell'unità completa da parte di una struttura di riparazione esperta FANUC, o lo scambio con un A06B-6130-H004 ricondizionato. Il modulo transistor interno, i fusibili e la ventola di raffreddamento sono riparabili separatamente e coprono i guasti più comuni legati all'usura.
