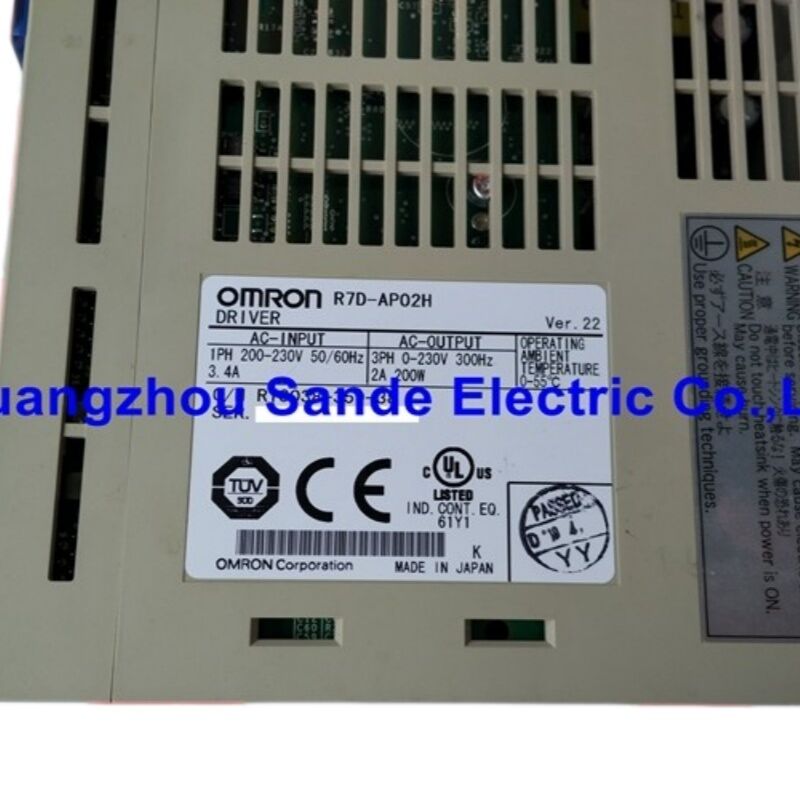

OMRON R7D-AP02H SmartStep A Series Servo Drive — Driver servo AC monofase 200V 200W

Quando un motore passo-passo non è più sufficiente

C'è un momento particolare nella progettazione di macchine in cui il motore passo-passo che sembrava la scelta giusta inizia a rivelare i suoi limiti — passi persi sotto carico, surriscaldamento a velocità sostenute o vibrazioni che si manifestano nei pezzi finiti. Il OMRON R7D-AP02H è stato costruito specificamente per quel momento.

Parte della SmartStep A Series di OMRON, l'R7D-AP02H è un driver servo AC da 200W progettato per occupare la stessa fascia di costo e semplicità di cablaggio di un sistema passo-passo, offrendo al contempo le prestazioni in anello chiuso di un vero servo. Il concetto è diretto: accettare un comando a stringa di impulsi da qualsiasi controller generico con uscita a impulsi — lo stesso tipo di segnale che riceve un driver passo-passo — e pilotare un motore servo AC brushless con feedback di posizione in tempo reale, regolazione automatica del guadagno e protezione da stallo e sovraccarico che un motore passo-passo semplicemente non può offrire.

Il risultato è un driver che si integra nelle architetture di movimento esistenti senza dover riscrivere il codice PLC, risolvendo al contempo i problemi di precisione di posizionamento e affidabilità che i sistemi basati su motore passo-passo sviluppano sotto carico reale.

SmartStep A — Cosa è stata progettata per risolvere la piattaforma

OMRON ha posizionato la serie SmartStep A in una specifica lacuna nel mercato dell'automazione: applicazioni sufficientemente complesse da richiedere prestazioni servo, ma sufficientemente semplici da non giustificare il costo e la profondità di programmazione di un driver completo di classe SGDH. Macchine per imballaggio, stazioni di etichettatura, piccoli trasportatori, tavole rotanti e semplici sistemi pick-and-place — attrezzature in cui il controller è un PLC di base o una scheda di movimento dedicata, e il profilo di movimento è fondamentalmente solo un comando go-to-position.

I driver SmartStep A operano su ingresso a stringa di impulsi — il controller emette impulsi di direzione e passo, il driver esegue il movimento e verifica il completamento tramite il loop di feedback dell'encoder. Il driver servo gestisce internamente tutta la matematica servo in anello chiuso. Dal punto di vista del PLC, l'interfaccia non è più complessa del cablaggio di un driver passo-passo; la differenza di prestazioni è interamente all'interno del driver.

Gli interruttori DIP sul pannello frontale gestiscono la configurazione di base — tipo di ingresso impulsi, direzione motore, comportamento del freno dinamico — senza richiedere software o un'unità di parametri per configurazioni standard. Questa è stata una decisione di progettazione deliberata: i driver SmartStep A dovevano essere configurati da ingegneri di manutenzione sul campo, non da specialisti servo.

Specifiche Tecniche

Comprensione del Numero di Modello: R7D-AP02H

I codici articolo SmartStep A di OMRON seguono una logica coerente che vale la pena conoscere quando si effettuano riferimenti incrociati o si cercano alternative:

R7D — Driver Servo SmartStep A
AP — Modello standard (tipo ingresso a stringa di impulsi)
02 — Classe di potenza 200W (01 = 100W, 04 = 400W, 08 = 750W)
H — Classe di tensione 200V AC (il suffisso L indicherebbe 100V AC)

Il suffisso H/L non è intercambiabile. Un R7D-AP02L è elettricamente incompatibile con cablaggi di alimentazione a 200V ed è progettato per un ambiente di distribuzione separato a 100V AC. Quando si cerca un sostituto, il suffisso di tensione deve corrispondere all'installazione.

Motori Servo Compatibili

L'R7D-AP02H è abbinato ai motori servo SmartStep A da 200W di OMRON. Sono disponibili due stili di corpo per diverse esigenze di installazione meccanica:

Corpo cilindrico (standard):

• R7M-A20030-S1 — con linguetta sull'albero, senza freno
• R7M-A20030-BS1 — con linguetta sull'albero, con freno a spegnimento 24V DC

Stile piatto (corpo corto):

• R7M-AP20030-S1 — versione con ingombro ridotto
• R7M-AP20030-BS1 — corpo piatto con opzione freno

Entrambe le famiglie di motori condividono le stesse caratteristiche elettriche di 200W: coppia nominale di 0,637 N·m, velocità nominale di 3.000 giri/min e velocità massima istantanea di 4.500 giri/min. La coppia di picco raggiunge 1,91 N·m — circa tre volte la coppia nominale — per brevi richieste di accelerazione. L'encoder del motore emette 2.000 impulsi per giro sulle fasi A e B, con un impulso Z per giro per riferimento di homing.

La lunghezza del cavo dell'encoder tra motore e driver influisce sull'immunità al rumore del sistema. OMRON raccomanda cavi standard per percorsi fissi e cavi robot (struttura flessibile) per installazioni in cui il cavo deve muoversi con il motore.

Regolazione Automatica in Tempo Reale — Commissioning Senza Oscilloscopio

Il commissioning servo tradizionale prevedeva la regolazione iterativa del guadagno dell'anello: eseguire il motore, osservare la risposta su un oscilloscopio o un analizzatore di movimento, regolare i guadagni proporzionali e integrali, ripetere. I driver SmartStep A automatizzano questo processo.

La funzione di regolazione automatica in tempo reale monitora continuamente l'inerzia del motore e le caratteristiche di carico durante il funzionamento effettivo. Il driver regola i suoi guadagni di controllo interni in tempo reale per mantenere una risposta servo ottimale al variare delle condizioni di carico — una caratteristica importante in macchine in cui il carico varia ciclicamente, come le attrezzature di imballaggio che gestiscono prodotti di peso variabile o i trasportatori con carico intermittente.

Per macchine con carichi costanti e ripetibili, il driver può anche funzionare in modalità a guadagno fisso una volta stabiliti i guadagni, il che garantisce un comportamento prevedibile e ripetibile tra i cicli di accensione.

Flessibilità di Comando di Ingresso e I/O di Controllo

L'R7D-AP02H accetta comandi di posizione a stringa di impulsi in tre formati, selezionabili tramite interruttore DIP sul pannello frontale:

• Impulso + Direzione — conteggio impulsi separato e segnale di direzione (formato di uscita PLC più comune)
• Impulsi CW / CCW — treni di impulsi separati in avanti e indietro
• Differenza di Fase 90° — ingresso stile encoder a quadratura A/B

La frequenza massima di ingresso impulsi è 500 kpps (kilo-impulsi al secondo), che stabilisce il limite superiore alla velocità con cui i comandi di posizione possono essere inviati al driver. A 2.000 impulsi encoder per giro motore, una frequenza di comando di 500 kpps corrisponde a una velocità comandata massima di 15.000 giri/min — ben al di sopra dei limiti fisici del motore, quindi la frequenza di ingresso impulsi non è mai il collo di bottiglia delle prestazioni nelle tipiche applicazioni SmartStep A.

Gli I/O di controllo includono i segnali di interblocco servo standard: Servo ON, reset allarme, limiti di inibizione guida avanti/indietro e ingressi e uscite generici per conferma in posizione e stato allarme. Un uscita di monitoraggio analogico (CN4) fornisce segnali di tensione in tempo reale proporzionali alla velocità del motore e alla corrente di coppia — utile per diagnostica con oscilloscopio senza collegare software PC.

Comunicazione Seriale: RS-232C e RS-422A

Entrambe le porte seriali sono presenti e funzionanti sull'R7D-AP02H. La porta RS-232C (CN3) si collega a un PC che esegue il software Parameter Unit di OMRON per l'accesso completo ai parametri, il monitoraggio e la configurazione del driver. L' interfaccia RS-422A supporta il cablaggio multi-drop, consentendo a un singolo PC o HMI di comunicare con più driver su un bus condiviso — pratico per macchine con diversi assi servo.

Per il commissioning di base e la regolazione dei parametri sul campo, l' unità parametri portatile R7A-PR02A di OMRON si collega direttamente a CN3 senza un laptop. Questo è lo strumento che rende lo SmartStep A veramente manutenibile in ambienti industriali in cui un PC non è sempre presente sul campo quando è necessario risolvere un guasto.

Frenatura Dinamica e Rigenerazione

Quando un motore servo decelera, agisce come un generatore, restituendo energia al bus DC del driver. L'R7D-AP02H gestisce questa energia rigenerativa attraverso una capacità interna di assorbimento energia rigenerativa nominale di 37,1 J. Per la maggior parte delle applicazioni da 200W con carichi a inerzia moderata e rampe di decelerazione normali, l'assorbimento interno è sufficiente.

Per applicazioni con carichi a inerzia maggiore o cicli di decelerazione frequenti e rapidi, è possibile collegare un resistore di rigenerazione esterno tra i terminali B1 e B2 per fornire capacità di dissipazione aggiuntiva. Il driver monitora il duty di rigenerazione e attiva un allarme se si avvicinano i limiti termici.

La frenatura dinamica

— la frenatura resistiva che si attiva quando il driver va in guasto o perde alimentazione — è configurabile tramite interruttore DIP. Questo determina quanto aggressivamente il motore decelera fino all'arresto in caso di perdita di alimentazione, il che ha implicazioni dirette sulla sicurezza della macchina e sullo stress meccanico sulla trasmissione.

Stato Produttore e Note di ApprovvigionamentoL'R7D-AP02H è discontinuato da OMRON

come articolo di produzione corrente. La serie SmartStep A è stata sostituita da piattaforme servo OMRON successive con set di funzionalità ampliati e capacità di rete. Tuttavia, la base installata di sistemi SmartStep A sul campo rimane ampia — i driver sono stati venduti a livello globale negli anni 2000 fino agli anni 2010, e molte macchine costruite attorno ad essi continuano a funzionare.Le unità sostitutive vengono reperite tramite canali di surplus industriale e attrezzature ricondizionate

. Al momento dell'acquisto, confermare che l'unità sia stata testata funzionalmente sotto carico piuttosto che semplicemente ispezionata visivamente, e verificare che la versione del firmware sia compatibile con la propria applicazione se si prevede la migrazione dei parametri da un driver esistente. La funzionalità principale dell'R7D-AP02H è ben documentata nel Manuale Utente OMRON (Cat. N. I533-E1-04) e nel Manuale di Configurazione del Sistema, entrambi ancora disponibili pubblicamente negli archivi di documentazione di OMRON.

Domande Frequenti

D1: Quali tipi di controller possono comandare l'R7D-AP02H e richiede un PLC OMRON proprietario?Non è richiesto alcun controller specifico OMRON. L'R7D-AP02H accetta un ingresso di comando a stringa di impulsi standard

— lo stesso tipo di segnale emesso da quasi tutti i PLC con funzione di uscita impulsi integrata, controller di movimento dedicati, sistemi CNC e indexer passo-passo. Il formato degli impulsi (Impulso+Direzione, CW/CCW o differenza di fase 90°) viene selezionato tramite interruttore DIP sul pannello frontale del driver. L'interfaccia di comando del driver è indipendente dal controller: se il vostro controller può emettere impulsi digitali e segnali di direzione fino a 500 kpps, può comandare questo driver. I PLC e i controller di movimento OMRON funzionano naturalmente con questo driver, ma i controller di terze parti di Mitsubishi, Keyence, Panasonic o altri produttori sono ugualmente compatibili purché i livelli del segnale di uscita impulsi rientrino nelle specifiche di ingresso del driver.

D2: Qual è la differenza tra R7D-AP02H e R7D-AP02L e possono essere sostituiti?L'unica differenza tra questi due modelli è la classe di tensione di ingresso

• :R7D-AP02L — Monofase 200/230V AC
• (170–253V), 50/60 HzR7D-AP02L — Monofase 100/115V AC

, 50/60 HzSono elettricamente incompatibili

e non possono essere sostituiti l'uno con l'altro senza cambiare anche il cablaggio dell'alimentazione. Le varianti H e L si abbinano anche a set diversi di motori servo — l'avvolgimento del motore R7M-A20030-□ è lo stesso, ma i parametri del motore sensibili alla tensione differiscono tra le classi di tensione. I cavi servo sono compatibili tra entrambe le varianti. Quando si cerca un sostituto, abbinare sempre la lettera suffisso alla classe di tensione dell'installazione originale.

D3: Il driver mostra un codice di allarme. Come posso diagnosticarlo e resettarlo senza software PC?L'R7D-AP02H dispone di un display LED a 7 segmenti sul pannello frontale che mostra direttamente i codici di allarme. Quando si verifica un allarme, il display mostra un codice a due caratteri (es. AL.14, AL.21, AL.40) che identifica la specifica categoria di guasto: guasto encoder, sovratensione, sottotensione, sovracorrente, sovraccarico, errore di rigenerazione, sovravelocità o eccessiva deviazione di posizione, tra gli altri. Il Manuale Utente OMRON SmartStep A (I533-E1-04) contiene una tabella completa dei codici di allarme con causa e azione correttiva per ogni codice. Dopo aver risolto la causa principale, l'allarme può essere resettato attivando momentaneamente l' ingresso di reset allarme

sulla morsettiera di controllo del driver — non è richiesto alcun PC per questo. Non resettare e riavviare ripetutamente senza risolvere la causa sottostante; gli allarmi persistenti indicano tipicamente un guasto di cablaggio, un'ostruzione meccanica, un'impostazione del guadagno errata o un componente hardware in avaria che non si risolverà da solo.

D4: Posso usare un R7D-AP02H con un motore servo di un produttore diverso, o richiede il motore R7M di OMRON?L'R7D-AP02H è progettato e calibrato per i motori servo OMRON R7M-A20030 e R7M-AP20030

da 200W, che utilizzano un encoder incrementale specifico da 2.000 impulsi/giro con un connettore e uno schema di cablaggio abbinati all'ingresso encoder CN2 del driver. L'uso di un motore servo di terze parti con un tipo di encoder diverso, un'induttanza di avvolgimento diversa o un cablaggio del connettore diverso richiederebbe un'attenta verifica della compatibilità elettrica e non è supportato da OMRON. In pratica, la sostituzione di un motore non OMRON su questo driver in un ambiente di produzione non è raccomandata — l'algoritmo di auto-tuning del driver e le soglie di protezione sono calibrati sui parametri del motore della serie R7M, e le discrepanze possono causare comportamenti servo instabili o guasti del driver. Se il modello di motore originale non è più disponibile, un sostituto OMRON esatto o un motore compatibile testato specificato da OMRON per questa famiglia di driver è il percorso corretto.

D5: La macchina ha più driver R7D-AP02H. Ho bisogno di connessioni PC separate per ogni driver per il monitoraggio, o possono essere in rete?Più driver possono condividere un'unica connessione di monitoraggio utilizzando la configurazione multi-drop RS-422A

. La porta RS-422A su ciascun driver (CN3) supporta il cablaggio a bus in cui più driver si collegano in una topologia a margherita o a stella a un'unica interfaccia host RS-422A. A ciascun driver viene assegnato un indirizzo di unità univoco tramite il suo selettore rotativo sul pannello frontale, consentendo al software di monitoraggio PC di OMRON di indirizzare e comunicare con i singoli driver sul bus condiviso. Per una piccola macchina con due o tre assi servo, ciò significa che un singolo convertitore RS-232-RS-422 sul PC di monitoraggio può raggiungere tutti i driver contemporaneamente — pratico per diagnostica multi-asse, confronto parametri tra assi o caricamento di un set di parametri su tutti i driver da un unico file. La porta RS-232C è una connessione punto-punto per l'accesso a un singolo driver e non supporta il funzionamento multi-drop.
