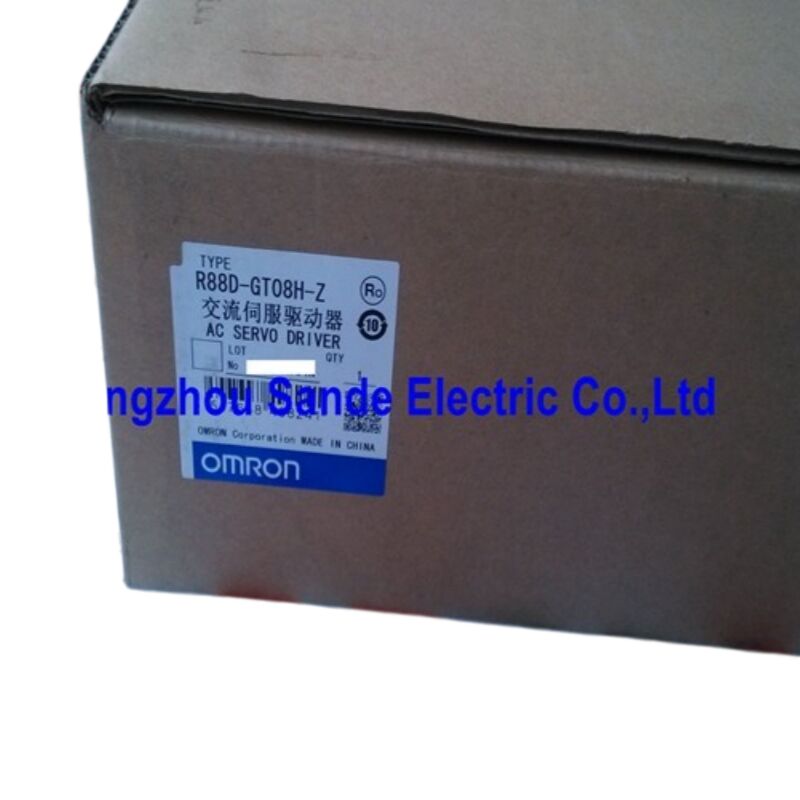

OMRON R88D-GT08H-Z — OMNUC G-Series 750 W AC Servo Drive, Tipo Analogico/Impulso, 200 VAC

Cosa distingue la serie GT

All'interno della famiglia OMNUC G-Series di OMRON, ci sono due varianti di drive costruite sulla stessa piattaforma servo. I drive GN-ML2 dispongono di un'interfaccia MECHATROLINK-II integrata per il movimento multi-asse in rete; i drive della serie GT, al contrario, accettano comandi convenzionali di tensione analogica e treni di impulsi — il formato di interfaccia che la più ampia gamma di PLC, controller di movimento e sistemi CNC già utilizzano nativamente. Il R88D-GT08H-Z è il membro da 750 W di quella famiglia GT, specificato per ingresso monofase o trifase da 200 VAC e progettato per funzionare con capacità di resistore rigenerativo esterno per applicazioni che spingono i limiti termici del resistore interno.

Questo è un drive per ingegneri che necessitano delle comprovate prestazioni della serie G — auto-tuning rapido, controllo a tre modalità, soppressione delle vibrazioni in tempo reale — senza impegnarsi in una rete di movimento MECHATROLINK-II. Si integra direttamente con le unità di controllo posizione (PCU) OMRON (CJ1W-NCF71, CS1W-NCF71) tramite uscita a treno di impulsi, con qualsiasi controller di terze parti in grado di produrre segnali di comando a impulsi o analogici e con PLC autonomi che eseguono sequenze di posizionamento punto-punto.

Specifiche elettriche

Il suffisso "-Z": Capacità di rigenerazione esterna

Il modello base R88D-GT08H include già un resistore di rigenerazione integrato, che gestisce l'energia del bus DC restituita durante la decelerazione del motore in cicli di lavoro tipici. La variante -Z è configurata e specificata per il funzionamento con un resistore rigenerativo esterno, rendendola la scelta appropriata quando l'energia rigenerativa è elevata — decelerazioni frequenti da velocità elevate, carichi di inerzia elevati, applicazioni con asse verticale con contrappeso o tempi di ciclo brevi che non consentono al resistore interno un tempo di raffreddamento adeguato tra un evento e l'altro.

Quando si collega un resistore esterno, il filo di cortocircuito installato in fabbrica tra i terminali B2 e B3 viene rimosso e l'unità esterna (della serie R88A-RR@ di OMRON) si collega tra B1 e B2. Le opzioni di resistore esterno disponibili coprono quattro specifiche: 50 Ω/80 W (R88A-RR08050S), 100 Ω/80 W (R88A-RR080100S), 47 Ω/220 W (R88A-RR22047S1) e 20 Ω/500 W (R88A-RR50020S) — ognuno con un interruttore termico integrato che scatta a 150–200°C per proteggere il resistore e il drive.

Servomotori compatibili

L'R88D-GT08H-Z è testato e parametrizzato per l'uso con i seguenti servomotori OMRON OMNUC G-Series. Le combinazioni di motori al di fuori di questo elenco non sono supportate:

Motori cilindrici standard da 3.000 giri/min (corrispondenza primaria da 750 W):

• R88M-G75030H (750 W, encoder incrementale, albero dritto)
• R88M-G75030H-S2 (750 W, encoder incrementale, chavetta e filetto)
• R88M-G75030T (750 W, encoder assoluto, albero dritto)
• R88M-G75030T-S2 (750 W, encoder assoluto, chavetta e filetto)
• Varianti con freno di tutti i modelli sopra elencati (suffisso "B" prima della designazione dell'albero)

Motori più piccoli supportati anche dall'R88D-GT08H-Z (il drive può essere utilizzato con motori di capacità inferiore alla massima): R88M-G05030@, R88M-G10030@, R88M-G20030@, R88M-G40030@ — coprendo la gamma da 50 W a 400 W.

Motori a corpo piatto (GP):R88M-GP10030@, R88M-GP20030@, R88M-GP40030@ (motori a profilo piatto da 100–400 W nella gamma di 3.000 giri/min)

Tutti i motori della serie G utilizzano un'interfaccia encoder seriale. I motori di tipo incrementale (suffisso H) utilizzano un encoder a 13 bit; i motori di tipo assoluto (suffisso T) utilizzano un encoder a 16 bit e richiedono una batteria di backup R88A-BAT01G (3,6 V, 2.000 mA·h) collegata al connettore I/O CN1 del drive o al cavo encoder dedicato con supporto batteria per mantenere i dati di posizione assoluta durante le interruzioni di corrente.

Modalità di controllo

Tre distinte modalità operative sono disponibili sull'R88D-GT08H-Z, selezionabili tramite parametro senza modifiche hardware:

Controllo di posizioneaccetta ingressi di comando a treno di impulsi in tre formati — segno + impulso, impulso avanti/indietro o differenza di fase a 90° (quadratura A/B) — fino alla frequenza massima di impulsi supportata dall'interfaccia CN1. Il rapporto di trasmissione elettronico è configurabile in modo che qualsiasi risoluzione di impulso di comando possa essere mappata alla risoluzione dell'encoder del motore. L'uscita in posizione si attiva quando l'errore di posizione rientra nella soglia impostabile, fornendo al PLC un handshake diretto per la sequenza della mossa successiva.

Controllo di velocitàfunziona da un comando di tensione analogica su CN1, con un intervallo di controllo della velocità di 1:5.000 da una velocità minima stabile alla velocità nominale massima. Sono disponibili anche registri interni di preset di velocità per applicazioni che ciclicamente utilizzano velocità fisse tramite ingressi digitali anziché un riferimento analogico continuo.

Controllo di coppiaaccetta un comando di coppia analogico ed è utilizzato in applicazioni di tensionamento, avvolgimento, bloccaggio e press-fit in cui la ripetibilità della forza al carico è più importante dell'accuratezza posizionale. I limiti di coppia in avanti/indietro sono impostabili in modo indipendente, tramite parametro o tramite un ingresso analogico separato.

Auto-Tuning e Soppressione delle Vibrazioni

L'auto-tuning della serie G di OMRON stima l'inerzia del carico in tempo reale dalla relazione tra il comando di coppia e la risposta di velocità risultante. La selezione di un singolo parametro di rigidità (da 1 a 15 nella tabella dei parametri) imposta l'intera struttura del guadagno PID — guadagno proporzionale, tempo integrale, guadagno derivativo e feedforward — da un singolo numero che corrisponde alla rigidità della macchina. In pratica, ciò significa che un ingegnere di messa in servizio alla prima esperienza può mettere a punto l'asse da 750 W in uno stato utilizzabile in meno di un minuto con il software CX-Drive, prima di apportare regolazioni fini se l'applicazione richiede tempi di assestamento più stretti.

L'filtro di soppressione delle vibrazioni affronta il picco di risonanza che appare nella risposta di coppia di macchine con viti a ricircolo di sfere lunghe, trasmissioni a cinghia o altre trasmissioni flessibili. Invece di ridurre i guadagni in modo generalizzato — il che comporta una perdita di larghezza di banda — il filtro della serie G attenua a frequenze specifiche, consentendo al guadagno servo complessivo di rimanere elevato, impedendo al contempo oscillazioni sostenute alla frequenza di risonanza strutturale del meccanismo azionato.

Pannello frontale, connettori e display

Il pannello frontale del drive è dotato di un display LED a 6 cifre e 7 segmenti che mostra lo stato del servo, i codici di allarme (con cronologia degli allarmi memorizzata internamente), i valori dei parametri e i dati di feedback in tempo reale senza richiedere un PC collegato. Un interruttore rotativo per il numero di unità sulla faccia anteriore imposta l'indirizzo RS-232C del drive (0–F) per la comunicazione PC multi-drop utilizzando CX-Drive.

Connettori chiave:

L'uscita monitor analogico su CN3fornisce due canali di tensione in tempo reale — selezionabili tra velocità motore, comando coppia, errore di posizione o conteggio encoder accumulato — misurabili direttamente con un oscilloscopio durante la messa in servizio, senza necessità di software attivo.

Filtro EMI consigliato:R88A-FIK107-RE (6,6 A nominali, 3,5 mA di corrente di dispersione) per la conformità CE al livello di 750 W.

Staffa di montaggio:Staffa a L R88A-TK03G (condivisa con R88D-GT04L), per montaggio frontale (rack) oltre all'installazione standard a parete.

Nota sulla disponibilità: I modelli R88D-GT08H e R88D-GT08H-Z sono stati dismessi da OMRON, con produzione terminata il 31 ottobre 2024. Per nuove installazioni che richiedono la stessa classe di potenza e interfaccia analogica/impulso, la serie G5 di OMRON (R88D-KT08H) offre l'equivalente funzionale più vicino con supporto encoder aggiornato e auto-tuning espanso. Le installazioni esistenti della serie G sono ben servite dall'approvvigionamento del GT08H-Z attraverso il mercato dell'usato industriale e dei ricambi CNC specialistici, dove lo stock continua a circolare.

FAQ

D1: Qual è la differenza pratica tra l'R88D-GT08H e l'R88D-GT08H-Z?

Entrambi sono servo drive G-Series da 750 W che condividono le stesse specifiche elettriche, l'elenco di compatibilità motori e l'architettura di controllo. L'R88D-GT08H base include un resistore rigenerativo integrato di serie — sufficiente per la maggior parte delle applicazioni a questo livello di potenza che operano con cicli di lavoro moderati e carichi di inerzia moderati. La variante -Z è specificamente configurata e fornita per l'uso con un resistore rigenerativo esterno, rendendola la scelta giusta quando l'applicazione comporta decelerazioni frequenti ad alta velocità, inerzia del carico elevata rispetto all'inerzia del motore o tempi di ciclo brevi che non consentono al resistore interno un tempo di recupero adeguato tra gli eventi di decelerazione. Se il resistore interno del modello standard desse un allarme per sovraccarico rigenerativo nel ciclo di lavoro, il -Z è la scelta appropriata.

D2: L'R88D-GT08H-Z può accettare segnali di comando da un controller non OMRON?

Sì — questo è uno dei punti di forza della variante GT (analogica/impulso) rispetto alla versione GN-ML2 (MECHATROLINK-II). L'ingresso CN1 accetta formati standard di treni di impulsi (segno + impulso, CW/CCW o quadratura A/B) e riferimenti di velocità/coppia analogici 0–10 V, entrambi output standard da quasi tutti i PLC, controller di movimento o sistemi CNC sul mercato. Siemens, Mitsubishi, Allen-Bradley, Delta, Keyence — qualsiasi controller che produca uscite a treno di impulsi o analogiche può comandare questo drive. La funzione di ingranaggio elettronico del drive si occupa di qualsiasi disallineamento di risoluzione tra l'uscita del controller e il feedback dell'encoder.

D3: Come funziona la batteria dell'encoder assoluto con questo drive e cosa succede se non viene installata?

Quando il drive è abbinato a un motore G-Series con encoder assoluto (R88M-G75030T o motore simile con suffisso T), i dati di posizione assoluta vengono mantenuti durante lo spegnimento da una batteria al litio R88A-BAT01G (3,6 V, 2.000 mA·h). La batteria può essere collegata direttamente al connettore I/O CN1 o tramite un cavo encoder dedicato che include un supporto batteria. Senza una batteria installata, l'encoder funziona come un dispositivo incrementale ad alta risoluzione — la posizione è accurata durante il funzionamento, ma il sistema deve eseguire un ritorno alla posizione di riferimento ogni volta che l'alimentazione viene interrotta. Con la batteria, la posizione assoluta viene preservata tra interruzioni e avvii, eliminando il ritorno alla posizione di riferimento per la maggior parte delle configurazioni macchina. OMRON specifica una durata tipica della batteria di circa cinque anni in condizioni normali.

D4: Quali unità di controllo posizione OMRON sono compatibili con l'R88D-GT08H-Z?

I drive della serie GT accettano comandi di posizione a treno di impulsi, rendendoli direttamente compatibili con le unità di controllo posizione NC-series di OMRON che producono uscita a impulsi — in particolare i modelli CJ1W-NCF71, CS1W-NCF71, CJ1W-NC413/433 e la vecchia serie C200HW-NC. Queste unità emettono comandi a impulsi sui loro canali asse, che si collegano direttamente ai terminali di ingresso a impulsi CN1 dell'R88D-GT08H-Z. L'uscita in posizione del drive ritorna all'ingresso della PCU per confermare il completamento del posizionamento, abilitando sequenze punto-punto e di interpolazione standard. Le PCU basate su MECHATROLINK-II (CJ1W-NCF71 in modalità MECHATROLINK) richiedono la versione GN-ML2 del drive, non la serie GT.

D5: Quali codici di allarme devono essere controllati per primi quando l'R88D-GT08H-Z va in guasto all'avvio?

Il display LED a 6 cifre sul pannello frontale mostra direttamente il codice di allarme attivo. I guasti più comuni riscontrati durante la messa in servizio iniziale e la risoluzione dei problemi rientrano in alcune categorie. Un allarme di sovratensione sul circuito rigenerativo indica tipicamente che il resistore integrato è sottodimensionato per il ciclo di lavoro — l'aggiunta o l'aggiornamento a un resistore esterno R88A-RR@ (dopo aver rimosso il cortocircuito B2–B3) risolve questo problema. Un errore dell'encoder al primo avvio di solito indica un problema di inserimento del connettore in CN2 o un disallineamento tra l'impostazione del parametro per il tipo di encoder e il motore installato effettivo (incrementale vs. assoluto). Un allarme di sovraccarico che appare sotto carico indica un guadagno troppo elevato per il rapporto di inerzia o un carico applicativo che supera la corrente di uscita continua del drive di 4,0 A rms — verificare che il carico meccanico corrisponda alla coppia nominale del motore prima di regolare il guadagno. Le definizioni complete dei codici di allarme e le procedure di risoluzione dei problemi sono documentate nel Manuale Utente OMRON Cat. N. I562-E1 (OMNUC G-Series Analogue/Pulse type).
