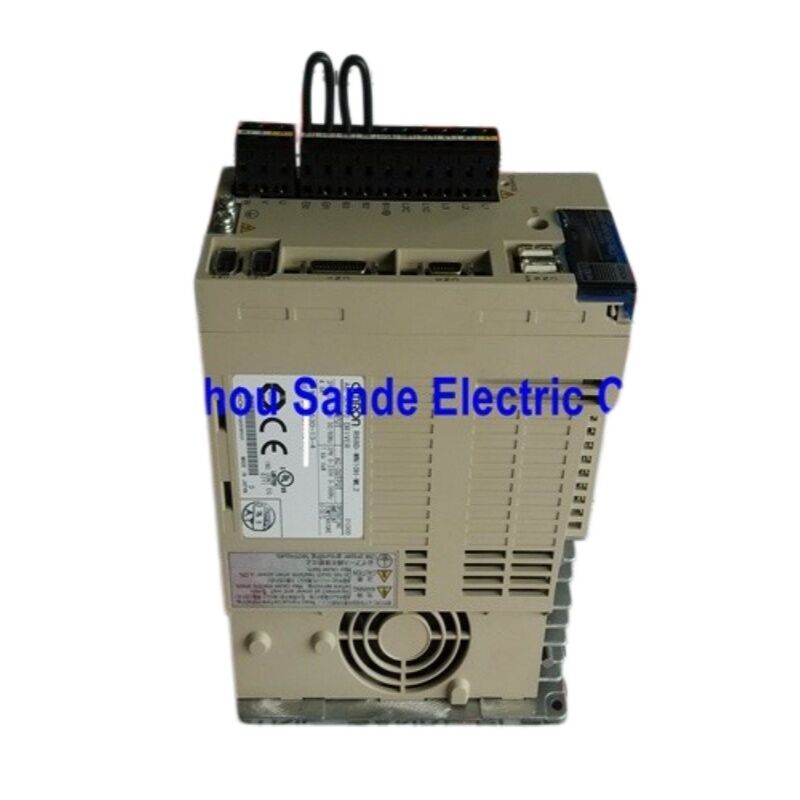

OMRON R88D-WN10H-ML2 — OMNUC W-Series 1 kW Servo Drive con MECHATROLINK-II integrato

Panoramica

Il R88D-WN10H-ML2 è un servo drive AC da 1 kW della serie OMNUC W di OMRON, contraddistinto dalla sua interfaccia di comunicazione MECHATROLINK-II integrata in fabbrica. Laddove i vecchi drive della serie W richiedevano un modulo applicativo separato FNY-NS115 per partecipare a una rete MECHATROLINK-II, la famiglia WN-ML2 integra tale capacità direttamente nell'alloggiamento del drive — riducendo l'ingombro del pannello di circa il 60% rispetto a un'unità equivalente della serie WT con modulo aggiuntivo.

Progettato per un ingresso trifase da 200–230 V AC e abbinato nativamente a servomotori W-Series da 1 kW che funzionano a 3.000 giri/min, questo drive copre un'ampia gamma di attività di controllo del movimento: camme elettroniche, pick-and-place ad alta produttività, linee di confezionamento multi-asse coordinate e movimentazione di semiconduttori di precisione. Tutti i dati di controllo — comandi di posizione, riferimenti di velocità, limiti di coppia, stato I/O — viaggiano sul bus MECHATROLINK-II anziché tramite cablaggio discreto, semplificando la progettazione del quadro elettrico ed eliminando molti dei problemi di rumore analogico comuni nelle tradizionali installazioni a treni di impulsi.

Specifiche elettriche

Dimensioni e peso

Il R88D-WN10H-ML2 condivide il suo alloggiamento con il R88D-WN05H-ML2 da 500 W, entrambi misurano approssimativamente 125 mm (L) × 170 mm (A) × 105,5 mm (P) in configurazione a montaggio a parete. Il peso approssimativo è 1,9 kg. Due fori di montaggio M5 sono forniti sulla piastra posteriore per l'installazione a pannello; la distanza minima tra drive adiacenti è di 10 mm su ciascun lato per mantenere un flusso d'aria adeguato.

Servomotori compatibili

Questo drive è abbinato in fabbrica solo ai seguenti servomotori della serie W. La sostituzione di motori di terze parti non è supportata — protocollo encoder, tabelle parametri motore e impostazioni di guadagno sono tutti preconfigurati per la combinazione della serie W.

Motori standard da 3.000 giri/min:

• R88M-W1K030H-@ — 1 kW, 3,18 N·m nominali, encoder incrementale
• R88M-W1K030T-@ — 1 kW, 3,18 N·m nominali, encoder assoluto a 16 bit

Entrambe le varianti raggiungono una velocità massima di 4.500 giri/min e forniscono una coppia di picco di 9,55 N·m (momentanea). Il suffisso "@" accoglie opzioni dell'albero (dritto, con linguetta e foro filettato), varianti con freno e specifiche del paraolio — tutte selezionabili dal catalogo accessori standard della serie W.

MECHATROLINK-II integrato — Cosa cambia in pratica

Il cuore del design WN-ML2 è il suo controller slave MECHATROLINK-II integrato, accessibile tramite due connettori in stile RJ45: CN6A (a monte, verso il master) e CN6B (a valle, verso lo slave successivo). Fino a 30 assi possono condividere una singola rete MECHATROLINK-II, con ogni drive assegnato a un indirizzo di nodo univoco tramite l'interruttore rotativo sul pannello frontale.

Il bus funziona a 10 Mbps con un ciclo di trasmissione di 0,5 ms o 1 ms, consentendo al controller di movimento di aggiornare ogni asse simultaneamente anziché interrogare ogni drive in sequenza. Per applicazioni multi-asse — un portale X-Y, un pick-and-place a quattro assi, un rotore a sei stazioni — questo modello di aggiornamento sincrono è un vantaggio significativo rispetto alle tradizionali architetture analogiche o a treni di impulsi.

Controller di movimento OMRON compatibili:

• CS1W-MCH71 / CJ1W-MCH71 (Unità di controllo movimento, controllo sincrono)
• CJ1W-NCF71 / CS1W-NCF71 (Unità di controllo posizione, punto-punto e interpolazione)

Modalità di controllo e prestazioni

Il R88D-WN10H-ML2 opera in tre modalità distinte, selezionabili tramite il set di comandi MECHATROLINK-II senza ricablaggio hardware:

Modalità di posizione — Il drive esegue i comandi di posizione inviati dal controller master tramite il bus. Il tempo di assestamento è minimizzato da una funzione di controllo a deviazione ridotta integrata che riduce l'errore di posizione durante la decelerazione e da un algoritmo di controllo predittivo che compensa la conformità meccanica prima ancora che il servo riceva feedback.

Modalità di velocità — I valori di riferimento della velocità vengono trasmessi digitalmente tramite ML-II; l'intervallo di controllo della velocità di 1:5.000 del drive gestisce tutto, dall'indicizzazione a bassa velocità alla rotazione continua ad alta velocità senza la perdita di risoluzione intrinseca dei riferimenti analogici a 10 V.

Modalità di coppia — I comandi di coppia vengono emessi direttamente dal controller, rendendo questa modalità appropriata per applicazioni di avvolgimento, assemblaggio a pressatura e sistemi di controllo della tensione in cui la ripetibilità della forza è più importante dell'accuratezza della posizione.

Mappa connettori

Il monitor analogico CN5 è particolarmente utile durante la messa in servizio: un oscilloscopio collegato al pin di monitoraggio della velocità (SP) o al pin di monitoraggio della coppia (IM) fornisce visibilità in tempo reale del comportamento del drive senza richiedere un laptop o un master MECHATROLINK-II attivo sulla rete.

Note di installazione

• Filtro di linea: È richiesto un filtro di rumore esterno per la conformità EMC (CE). OMRON consiglia di selezionare dalla serie di filtri con impronta R88A-FIW@ in base alla corrente di alimentazione.
• Resistore di rigenerazione: Il R88D-WN10H-ML2 include un resistore di rigenerazione interno. Le applicazioni con decelerazioni frequenti da alta velocità o carichi ad alta inerzia potrebbero richiedere un resistore di rigenerazione esterno (serie R88A-RR@) per rimanere entro i limiti termici.
• Messa a terra: La messa a terra del telaio deve essere collegata a una terra di classe 3 (100 Ω o inferiore). Dovrebbero essere evitati loop di terra condivisi tra più drive nello stesso quadro elettrico.
• Software parametri: CX-Drive (Windows) si collega tramite CN3 per caricamento/scaricamento parametri, tracciamento oscilloscopio, auto-tuning e revisione cronologia allarmi.
• Manuale di riferimento: Cat. n. I544-E1-06, Servomotori/Servo Drive AC OMNUC W-Series con Comunicazioni MECHATROLINK-II Integrate

Nota sulla disponibilità: Il R88D-WN10H-ML2 è stato dismesso da OMRON. La disponibilità di magazzino è tramite distributori di automazione industriale e fornitori di surplus certificati. Per nuovi progetti, la serie G5 di OMRON (R88D-KN10H-ML2) offre un equivalente diretto MECHATROLINK-II con supporto encoder aggiornato e set di parametri ampliati.

FAQ

D1: Qual è la differenza tra il R88D-WN10H-ML2 e il R88D-WT10H?

Entrambi sono drive W-Series da 1 kW, 200 V che si abbinano agli stessi servomotori R88M-W1K030. Il WT10H utilizza un'interfaccia a treni di impulsi / analogica (ingresso comando CN1) e richiede un modulo applicativo MECHATROLINK-II FNY-NS115 separato per unirsi a un sistema in rete. Il WN10H-ML2 ha MECHATROLINK-II integrato direttamente nel PCB del drive, eliminando il modulo aggiuntivo e riducendo l'area del pannello richiesta di circa il 60%. Se il tuo controller di movimento comunica tramite MECHATROLINK-II — CS1W-MCH71, CJ1W-NCF71 o simili — il WN-ML2 è la scelta corretta.

D2: Il R88D-WN10H-ML2 può funzionare senza un master MECHATROLINK-II collegato?

Il drive richiede un master MECHATROLINK-II attivo per ricevere comandi di movimento e abilitare il servo. Non può essere comandato tramite ingressi analogici o a treni di impulsi standalone come un drive convenzionale della serie WT. Per la messa in servizio senza un controller di movimento, il software CX-Drive (collegato tramite CN3 / RS-232C) fornisce una funzione di prova e la modalità JOG che consentono il funzionamento base del motore e la verifica dei parametri.

D3: Quale batteria per encoder assoluto utilizza il R88D-WN10H-ML2 e quanto dura?

Se abbinata a un motore con encoder assoluto (R88M-W1K030T-@), una batteria al litio da 3,6 V si collega a CN8 per mantenere i dati di posizione dell'encoder durante i periodi di spegnimento. OMRON specifica una durata tipica della batteria di circa cinque anni in condizioni normali. La sostituzione della batteria deve essere eseguita con l'alimentazione del circuito principale accesa — spegnere completamente il drive prima di sostituire la batteria causerà la perdita del riferimento di posizione assoluta dell'encoder, richiedendo una procedura di ri-omologazione.

D4: Quanti drive R88D-WN10H-ML2 possono condividere una rete MECHATROLINK-II?

La specifica MECHATROLINK-II supporta fino a 30 dispositivi slave per segmento di rete. Ogni R88D-WN10H-ML2 (e altri slave compatibili ML2 come unità I/O o altri tipi di drive) occupa un indirizzo di nodo, impostato tramite l'interruttore rotativo sul pannello frontale. I drive sono collegati in cascata tramite i connettori CN6A e CN6B, ed è richiesto un resistore di terminazione (FNY-W6022) sull'ultimo slave della catena. La distanza massima del cavo tra due nodi qualsiasi è di 50 m; la lunghezza totale della rete (senza ripetitore) è di 50 m.

D5: Qual è la sostituzione raccomandata per il R88D-WN10H-ML2 in un nuovo progetto?

Il R88D-KN10H-ML2 della serie G5 di OMRON è il successore funzionale. Mantiene le comunicazioni MECHATROLINK-II ed è compatibile con la stessa famiglia di controller OMRON (CS1W-MCH71, CJ1W-NCF71, ecc.), aggiungendo un'interfaccia encoder a 23 bit ad alta risoluzione, un filtro di soppressione delle vibrazioni ampliato e algoritmi di auto-tuning aggiornati. Il cablaggio del motore non è direttamente intercambiabile — il G5 utilizza servomotori R88M-K con connettori diversi — quindi è necessario un cambio motore insieme alla sostituzione del drive.
