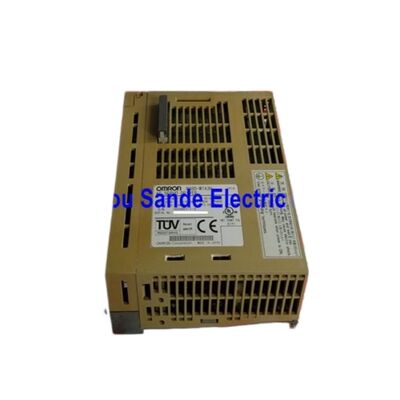

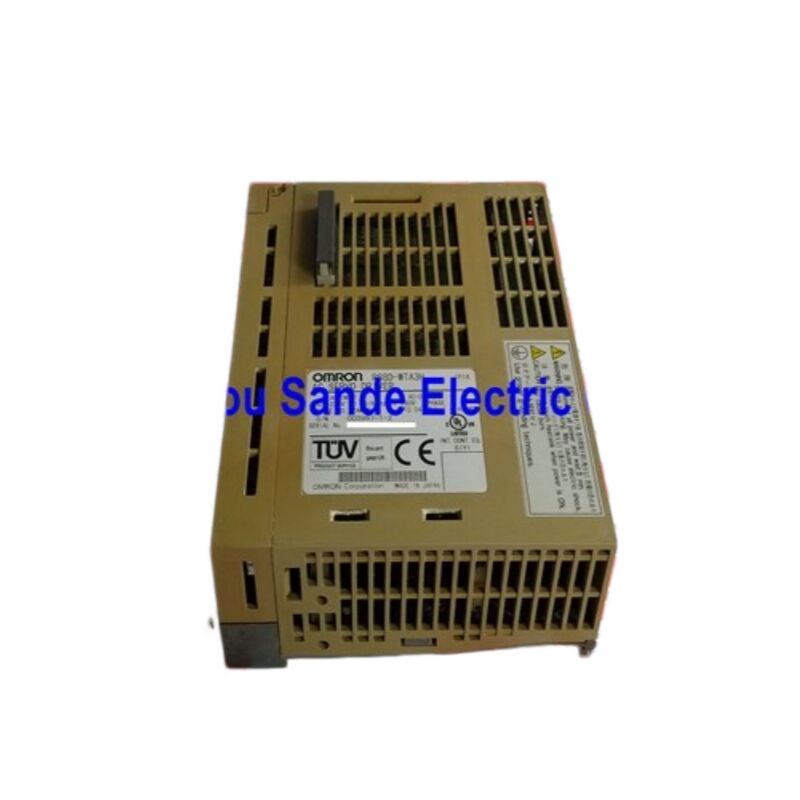

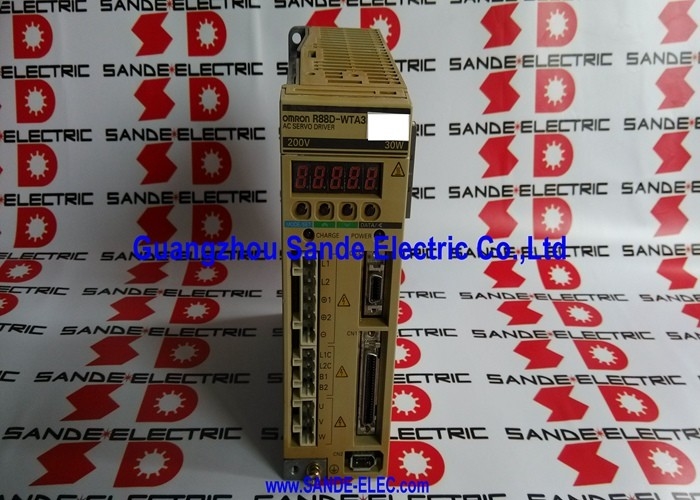

OMRON R88D-WTA3H — Driver Servo AC OMNUC Serie W da 30W, Monofase 200V

Il Driver Più Piccolo di una Seria Famiglia di Servo

Trenta watt non sembrano molto finché non si considera cosa il R88D-WTA3H offre realmente. Questo è il punto di ingresso di potenza minima della serie OMNUC W di OMRON — una piattaforma servo che spazia da questa unità compatta da 30W fino a 15 kW, condividendo la stessa architettura di controllo a tre modalità, la stessa interfaccia encoder seriale e lo stesso ambiente di programmazione sull'intera gamma. Acquistare il driver più piccolo di questa famiglia non significa accettare un prodotto semplificato. Si ottiene controllo di posizione, controllo di velocità e controllo di coppia nello stesso hardware, compatibilità con encoder seriali sia per motori incrementali che assoluti, e una porta di comunicazione RS-232C / RS-422A — il set completo di funzionalità della serie W, semplicemente scalato per un carico di 30W.

Per i costruttori di macchine che lavorano con assi di precisione piccoli — carrelli applicatori di etichette, teste di dispensazione compatte, stadi di allineamento ottico o meccanismi di indicizzazione miniaturizzati — l'R88D-WTA3H colpisce il bersaglio con precisione. Sovradimensionare un driver servo spreca spazio nel pannello e aggiunge costi non necessari; il WTA3H esiste perché alcune applicazioni necessitano veramente di 30W di prestazioni servo e nient'altro.

Specifiche Tecniche

Motore Abbinato: R88M-W03030H

L'R88D-WTA3H è specificamente abbinato alla serie R88M-W03030H di motori servo cilindrici da 30W, 3.000 giri/min — i membri più piccoli della famiglia di motori Serie W.

In condizioni nominali, l'R88M-W03030H eroga 0,0955 N·m di coppia continua, girando a 3.000 giri/min. La velocità di picco momentanea raggiunge 4.500 giri/min, e la coppia di picco disponibile durante raffiche di accelerazione è approssimativamente tre volte il valore nominale — coerente con il design del motore Serie W su tutte le classi di potenza. L'albero motore è sigillato a IP67, il che significa che può resistere all'esposizione diretta a lavaggi in ambienti di produzione alimentari o che richiedono lavaggi, anche se questo driver più piccolo rimane al sicuro all'interno di un pannello sigillato.

Sono disponibili due configurazioni motore per questo driver:

• R88M-W03030H-□ — encoder incrementale, risoluzione a 13 bit
• R88M-W03030T-□ — encoder assoluto multiturno, risoluzione a 16 bit

Il motore con suffisso T mantiene la sua posizione assoluta attraverso i cicli di alimentazione utilizzando la batteria di backup nel connettore CN8 del driver. Scegliere il motore incrementale con suffisso H quando l'homing ad ogni avvio è accettabile e la riduzione dei costi è una priorità. Scegliere il motore assoluto con suffisso T quando la macchina non può permettersi un ciclo di homing — o quando il percorso di homing è meccanicamente vincolato dall'applicazione.

Per installazioni in cui la lunghezza assiale è limitata, i motori OMRON a corpo piatto (profilo sottile) da 30W offrono le stesse prestazioni elettriche in un telaio motore più corto e sono completamente compatibili con questo driver.

Tre Modalità di Controllo, Nessuna Modifica Hardware

Ciò che distingue la serie OMNUC W dalle piattaforme servo più basilari è l'architettura T-type a tre modalità integrata in ogni driver della famiglia — inclusa questa unità da 30W. Il controllo di posizione, velocità e coppia non sono varianti di prodotto separate; sono modalità operative selezionate tramite parametro. Un singolo R88D-WTA3H può svolgere uno qualsiasi di questi tre ruoli di controllo in una macchina.

Controllo di posizione elabora comandi a stringa di impulsi dal controller host e chiude il loop di posizione internamente utilizzando il feedback dell'encoder. La funzione di ingranaggio elettronico scala l'ingresso dell'impulso di comando, quindi il controller non ha bisogno di emettere treni di impulsi ad alta frequenza per ottenere una risoluzione di posizionamento fine. Sono supportati tre formati di ingresso impulsi: Impulso + Direzione, CW/CCW e differenza di fase a 90°. Questa flessibilità significa che il driver accetta comandi direttamente dalle unità di posizionamento OMRON, nonché da controller di terze parti con diverse convenzioni di uscita.

Controllo di velocità regola la velocità dell'albero motore proporzionalmente a un riferimento di tensione analogico, tipicamente ±10V DC. L'intervallo di controllo della velocità di 1:5.000 è la stessa specifica dei driver Serie W più grandi — il modello da 30W non accetta prestazioni ridotte solo a causa della sua minore potenza nominale. All'estremità lenta di quell'intervallo, il motore gira in modo fluido e controllabile senza oscillazioni, che è ciò che conta nelle applicazioni di controllo della tensione e di avanzamento in cui la stabilità a bassa velocità determina la qualità dell'output.

Controllo di coppia regola la coppia di uscita del motore proporzionalmente a un segnale di ingresso analogico, con un limite di velocità configurabile per prevenire fughe su alberi scarichi. Questa modalità viene utilizzata ovunque la macchina debba controllare la forza piuttosto che il movimento — tensione di avvolgimento, forza di serraggio o operazioni di inserimento a forza controllata.

Il cambio di modalità è una modifica di parametro, documentata nel manuale utente standard della serie W. Un progettista di macchine può configurare il driver per test di sviluppo in modalità velocità, quindi passare alla modalità posizione per la messa in servizio finale, utilizzando lo stesso hardware.

Encoder Seriale: Maggiore Risoluzione Rispetto alla Generazione Precedente

La combinazione motore-driver Serie W utilizza un' interfaccia encoder seriale anziché i tradizionali segnali di quadratura incrementale A/B/Z. Questa è una distinzione importante rispetto alle piattaforme servo più vecchie.

I motori con encoder incrementale della serie W (motori con suffisso H) utilizzano un encoder seriale a 13 bit, che fornisce 8.192 conteggi per rivoluzione di feedback di posizione all'interno del loop servo del driver. I motori con encoder assoluto (suffisso T) utilizzano un encoder seriale assoluto a 16 bit, fornendo 65.536 conteggi per rivoluzione all'interno di un singolo giro, più il tracciamento multiturno per la posizione assoluta su qualsiasi numero di rivoluzioni.

Il collegamento dell'encoder seriale tra motore e driver è anche più immune ai disturbi rispetto al cablaggio in quadratura parallelo. Un singolo cavo trasporta dati di posizione, dati di velocità, stato dell'encoder e letture del termistore del motore come flusso di dati seriale. Questo riduce il numero di pin del connettore, semplifica il percorso dei cavi ed elimina il degrado del segnale differenziale che lunghe tratte di cavo possono causare su encoder incrementali ad alta risoluzione. Per un'applicazione compatta da 30W in cui il motore potrebbe essere vicino a apparecchiature che generano segnali, questa immunità ai disturbi è un vantaggio pratico piuttosto che teorico.

Layout Connettori e Funzione di Ogni Porta

Comprendere il layout fisico del driver è utile sia durante l'installazione che la risoluzione dei problemi.

Il vano batteria CN8 si trova sotto il coperchio superiore. Se si utilizza un motore con encoder assoluto (suffisso T), la batteria di backup viene installata qui. Senza una batteria carica, l'encoder assoluto non può mantenere il suo conteggio di posizione multiturno durante lo spegnimento. Il driver visualizzerà un allarme batteria all'avvio e richiederà un ritorno al punto di riferimento se questa batteria si scarica completamente.

CN5 fornisce uscite di monitoraggio analogico — segnali di tensione in tempo reale proporzionali alla velocità e alla corrente del motore che possono essere osservati su un oscilloscopio standard. Questa è la connessione diagnostica più rapida durante la messa in servizio: senza collegare alcun PC, uno scope su CN5 mostra immediatamente la risposta effettiva della velocità e la corrente di coppia mentre l'asse si muove. Sovraelongazioni, oscillazioni e comportamento di assestamento sono tutti direttamente visibili.

CN3 è la porta di comunicazione seriale. L'unità di parametri portatile R88A-PR02W si collega qui per la programmazione sul campo e la diagnosi dei guasti senza bisogno di un laptop. Il monitoraggio basato su PC utilizza il software WmonWin di OMRON sulla stessa connessione RS-232C, fornendo accesso completo ai parametri, monitoraggio in tempo reale e capacità di registrazione dati.

CN1 è il terminale I/O di controllo — ingresso comando impulsi, riferimento di velocità/coppia analogico, servo ON/OFF, reset allarme, ingressi di finecorsa avanti e indietro, e segnali di uscita inclusi in-posizione, zero-velocità e stato allarme.

CN2 è l'ingresso di feedback dell'encoder. Il cavo dell'encoder va direttamente dall'encoder seriale del motore a CN2; la lunghezza del cavo influisce sull'immunità ai disturbi del sistema e i cavi standard e robotici specificati da OMRON dovrebbero essere utilizzati per questa connessione.

Installazione a Pannello: Ingombro Condiviso, Cablaggio Pulito

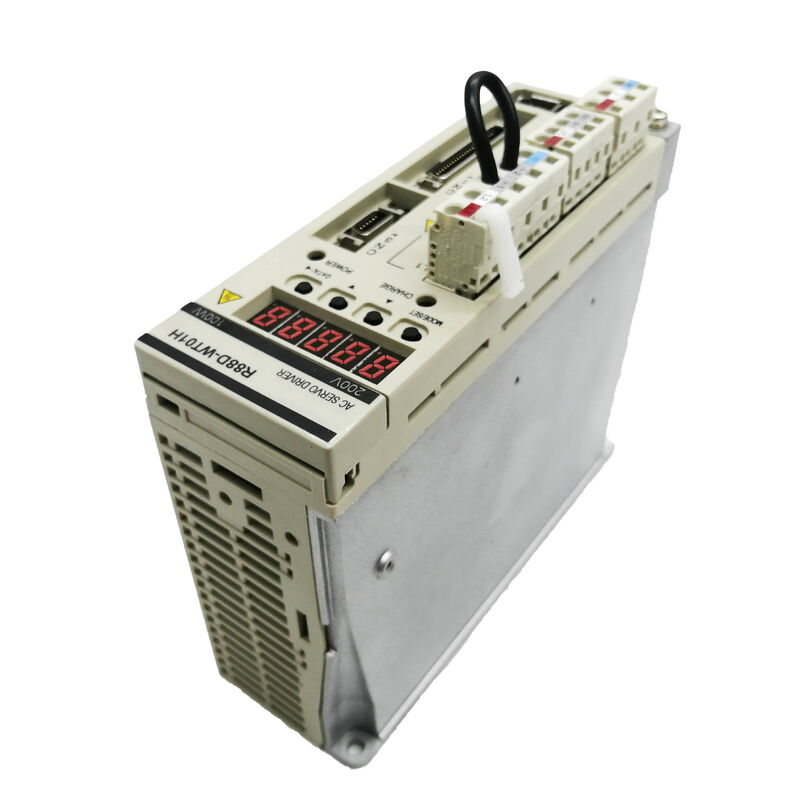

L'R88D-WTA3H condivide il suo ingombro a pannello di 55 × 160 × 130 mm con i modelli WTA5H, WT01H e WT02H — tutti i driver monofase Serie W da 200V da 30W fino a 200W occupano le stesse dimensioni di montaggio. Questo è importante per la progettazione del pannello: una macchina che potrebbe necessitare di scalare da un asse da 30W a un asse da 100W in una revisione successiva non richiede un nuovo ritaglio del pannello o un fascio di cavi quando il driver viene aggiornato.

Il montaggio a parete utilizza due viti M4. È supportato anche il montaggio a pannello frontale (incassando il driver attraverso un'apertura del pannello con staffe) per installazioni in cui il display e la tastiera del driver devono essere accessibili dalla faccia del pannello senza aprire uno sportello dell'armadio.

Conformità EMC e Filtro di Linea

Il filtro di linea R88A-FIW104-E con ingombro ridotto è il filtro EMC raccomandato per l'R88D-WTA3H. I filtri di tipo footprint si montano sulla guida DIN del pannello direttamente dietro il driver, con il driver montato a filo contro i terminali di uscita del filtro — questo minimizza la lunghezza del cavo non filtrato tra filtro e driver, che è il fattore principale di quanto bene venga effettivamente soppressa l'interferenza condotta EMC.

Il manuale di installazione della serie W specifica le condizioni di cablaggio per la conformità alle direttive EMC. Seguendo queste condizioni — in particolare i requisiti di messa a terra, percorso dei cavi e installazione del filtro — consente al sistema di soddisfare i limiti di emissione industriali EN 55011 Classe A Gruppo 1. Senza il filtro di linea, le emissioni condotte e irradiate dalla commutazione IGBT del driver supereranno questi limiti.

Approvvigionamento Ricambi: Cosa Cercare

L'R88D-WTA3H è stato discontinuato dalla linea di produzione attiva di OMRON poiché la serie W è stata sostituita dalle piattaforme Serie G e Serie 1S. Le unità sostitutive sono disponibili tramite il mercato dell'eccesso di automazione industriale. Quando si acquista un'unità usata o ricondizionata, si applicano diverse verifiche pratiche.

Confermare che l'unità sia stata testata sotto carico con un motore effettivo in movimento comandato — non solo alimentata e controllata per guasti. Un driver può apparire sano all'accensione su banco, pur avendo degradazione IGBT o invecchiamento dei condensatori che si manifesta solo sotto carico del motore. Verificare che il vano batteria CN8 sia integro e abbia ricevuto una batteria sostitutiva se il driver è rimasto in magazzino per un periodo prolungato. Controllare la versione del firmware se il driver verrà importato in un sistema multiasse in cui la compatibilità dei parametri tra i driver è importante.

Il manuale utente della serie W (OMRON Cat. N. I531) rimane pubblicamente disponibile negli archivi di documentazione OMRON e copre tutti i codici di allarme, le tabelle dei parametri e gli schemi di cablaggio per l'R88D-WTA3H.

Domande Frequenti

D1: Con quale motore servo si abbina l'R88D-WTA3H e posso usare un altro motore da 30W di un altro produttore?

L'R88D-WTA3H è progettato per funzionare con i motori servo OMRON R88M-W03030H (encoder incrementale) e R88M-W03030T (encoder assoluto) da 30W, 3.000 giri/min della famiglia Serie W. Questi motori utilizzano un'interfaccia encoder seriale proprietaria OMRON — il segnale trasmesso tramite il cavo CN2 non è un segnale di quadratura differenziale A/B/Z standard ma un protocollo dati seriale specifico per l'encoder Serie W. I motori di terze parti con encoder in quadratura standard non sono compatibili con l'ingresso CN2 di questo driver. La sostituzione con un motore non OMRON richiederebbe la verifica della compatibilità dell'induttanza degli avvolgimenti, la riscrittura dei parametri motore del driver e l'accettazione che gli algoritmi di protezione OMRON — calibrati sulle caratteristiche termiche ed elettriche dei motori serie R88M-W — potrebbero non funzionare correttamente. In pratica, l'abbinamento di questo driver con qualcosa di diverso dal motore R88M-W03030 abbinato non è raccomandato per le apparecchiature di produzione.

D2: L'R88D-WTA3H richiede un PLC o un'unità di posizionamento OMRON, o funzionerà con controller di terze parti?

Non è richiesto alcun controller OMRON. In modalità di controllo di posizione, il driver accetta ingressi a stringa di impulsi — qualsiasi controller, PLC o scheda di movimento in grado di emettere impulsi in formato Pulse+Direction, CW/CCW o quadratura può comandare questo driver. Controller di Mitsubishi, Keyence, Panasonic, Delta e altri vengono regolarmente utilizzati con i driver Serie W in questa modalità. Nelle modalità di controllo di velocità e coppia, il driver accetta un riferimento analogico di ±10V DC, che è uno standard di segnale universale compatibile con quasi tutti i moduli PLC con uscita analogica. L'unica comunicazione specifica OMRON è sulla porta RS-232C / RS-422A CN3 per l'accesso ai parametri — e anche questo è accessibile con software terminale standard se il protocollo di comunicazione è configurato correttamente. Per la configurazione dei parametri sul campo, l'unità portatile R88A-PR02W è lo strumento più pratico indipendentemente dalla marca del PLC che controlla l'asse.

D3: L'R88D-WTA3H mostra un allarme. Come identifico il guasto senza collegare un PC?

Il pannello frontale del driver ha un display LED a 7 segmenti che mostra direttamente codici di allarme a due caratteri. Quando si verifica un guasto, il display alterna il codice di allarme e la parola "AL" in modo alternato in modo che il codice sia leggibile senza strumenti o software. Codici comuni per questa classe di driver includono sottotensione (AL.10), sovratensione (AL.40), sovracorrente (AL.30), sovraccarico (AL.71), guasto encoder (AL.74) e overflow di deviazione di posizione (AL.26). Il Manuale Utente OMRON Serie W (Cat. N. I531) contiene la tabella completa degli allarmi con cause probabili e azioni correttive per ogni codice. Dopo aver risolto la causa principale, l'allarme viene cancellato attivando l'ingresso di reset allarme sul morsettiera CN1 — un impulso dal controller o un contatto momentaneo da un pulsante. Cancellare e riavviare ripetutamente senza affrontare la causa non risolverà un guasto hardware e potrebbe causare ulteriori danni.

D4: L'R88D-WTA3H è compatibile con motori con encoder assoluto e cosa richiede in termini di hardware?

Sì — il driver supporta completamente sia i motori Serie W incrementali (suffisso H) che assoluti (suffisso T). Per il funzionamento con encoder assoluto, la batteria di backup R88A-BAT01W deve essere installata nel vano batteria CN8 del driver. Questa batteria mantiene il contatore di posizione multiturno dell'encoder e i dati di posizione all'interno del giro quando l'alimentazione della macchina è spenta. All'avvio, il driver legge immediatamente la posizione memorizzata dall'encoder e riporta la posizione attuale dell'asse al controller senza alcun ciclo di homing. L'unico requisito di manutenzione continua è la sostituzione della batteria quando la tensione della batteria scende — il driver visualizzerà un allarme di avviso batteria prima che la batteria raggiunga livelli critici, fornendo un preavviso prima che i dati di posizione siano a rischio. Se la batteria si scarica completamente e l'encoder perde il suo riferimento di posizione, una procedura di ritorno al punto di riferimento una tantum ristabilisce la posizione assoluta e il sistema riprende il normale funzionamento assoluto.

D5: L'R88D-WTA3H è discontinuato. Qual è l'opzione di sostituzione più pratica per una macchina esistente?

Per una pura sostituzione di manutenzione — ripristinare un driver guasto in una macchina esistente senza riprogettare l'asse — la prima scelta è procurarsi un R88D-WTA3H testato dal mercato dei ricambi industriali e trasferire il set di parametri originale dalla documentazione della macchina. Questo mantiene invariati tutti i cablaggi, i cavi e la programmazione del PLC. Se un'unità Serie W non è veramente disponibile, la piattaforma successiva più vicina per la migrazione è la Serie G5 OMRON, in particolare la gamma R88D-KNA5H o R88D-KN01H a seconda della potenza nominale. I motori Serie G5 sono fisicamente simili ai motori Serie W e OMRON ha prodotto motori Serie G5 da 30W compatibili. Tuttavia, i cavi dell'encoder, il cablaggio CN1 e la struttura dei parametri differiscono tra le generazioni, quindi uno scambio diretto di cavi non è possibile — sono necessarie modifiche al cablaggio e reinserimento dei parametri. La più recente Serie 1S (basata su EtherCAT) rappresenta un cambiamento maggiore nell'approccio alla messa in servizio e nella struttura del programma PLC ed è più adatta per nuovi progetti di macchine che per sostituzioni di manutenzione di singoli driver in installazioni Serie W esistenti.

L'OMRON R88D-WTA3H fa parte del sistema servo AC OMNUC Serie W (Manuale Utente Cat. N. I531). Questo modello è discontinuato dal catalogo di produzione attuale di OMRON. Verificare sempre la compatibilità del modello motore e la classe di tensione prima di ordinare una sostituzione. Attendere almeno cinque minuti dopo aver scollegato l'alimentazione di rete prima di maneggiare cablaggi o connettori interni.
