Servo motore elettrico senza spazzole 5C3A522A00

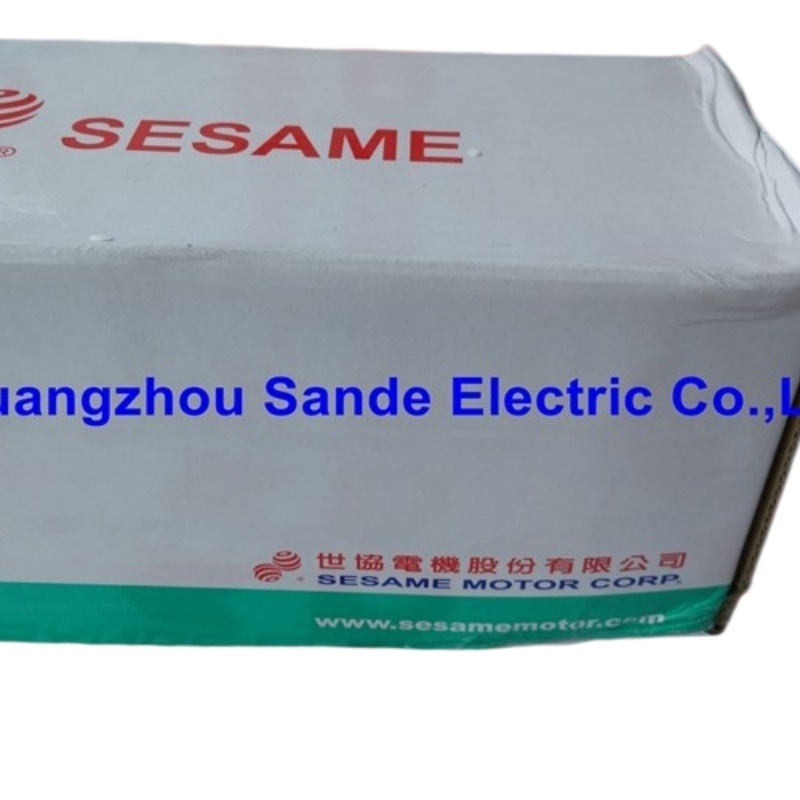

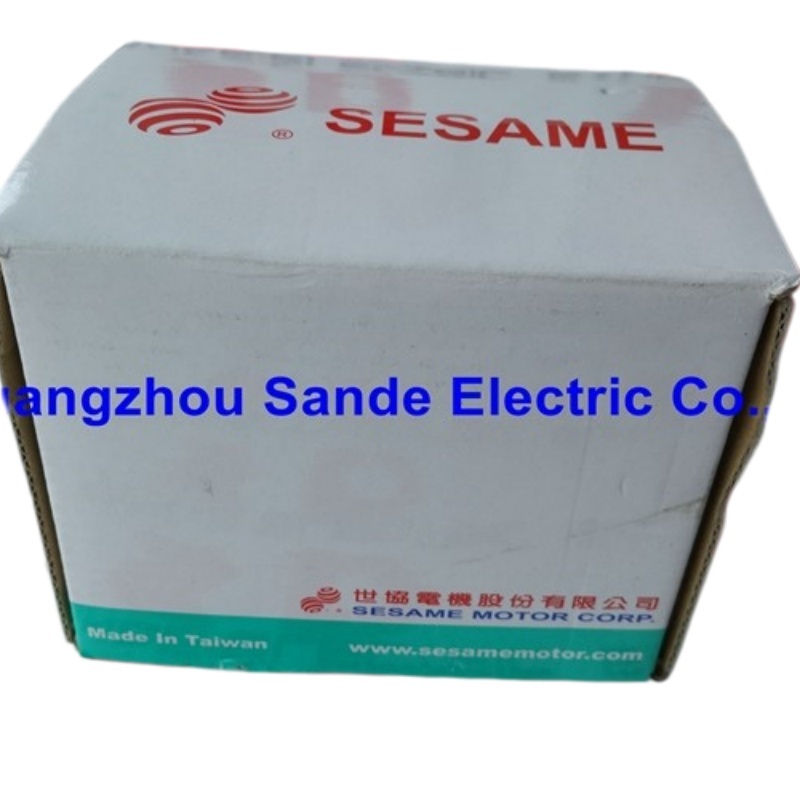

Motore SESAME 5C3A522A00.

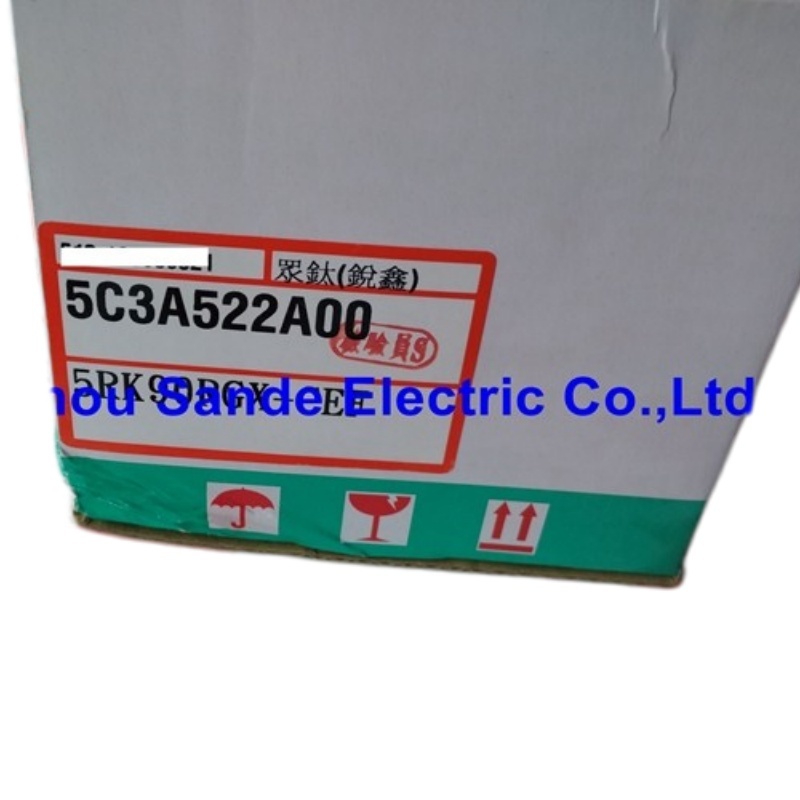

Numero della parte:5C3A522A00

Categoria di prodotto:Motore a ingranaggi alternativi tipo reversibile

Serie:World K Series 5RK90 (90W, telaio da 90 mm)

Origine:Prodotto a Taiwan

Visualizzazione

IlMotore SESAME 5C3A522A00è un motore a ingranaggi CA reversibile monofase da 90 W della World K Series di SESAME MOTOR CORP.

La designazione 5RK90 identifica il prodotto principale: un motore reversibile a 90 mm, 90 watt, a quattro poli la potenza più alta della linea di motori reversibili monofase compatta di SESAME.

I motori CA reversibili sono costruiti per applicazioni che richiedono frequenti e rapidi cambi di direzione.

Il circuito del condensatore interno del motore è configurato in modo che il motore possa passare istantaneamente da avanti a indietro senza il ritardo o la complessità della riconnessione con commutazione a relè.

Quando un motore a induzione standard continua a girare per un certo tempo dopo un cambio di comando di direzione, il motore reversibile frena attivamente e riaccelera rapidamente nella direzione opposta.Questo rende la piattaforma 5RK90 il motore di scelta per le inversioni del trasportatore, meccanismi di lancio, attuatori di valvole, tappi di posizionamento e compiti di automazione industriale simili in cui il movimento bidirezionale fa parte del ciclo di lavoro.

SESAME MOTOR CORP. produce motori CA e motori a ingranaggi a Taiwan dal 1990. The company's World K Series follows the physical and electrical dimensions of the established industry standard for compact AC gear motors — ensuring interchangeability with compatible products from other manufacturers in the same frame class.

Le certificazioni includono CE (EMC & LVD), UL e CCC, che coprono l'implementazione nei mercati industriali in Asia, Nord America ed Europa.

Specificità principali

Motore reversibile

I motori reversibili differiscono dai motori a induzione standard nella loro disposizione di avvolgimento e condensatore.

Motore a induzione standard.Il movimento in avanti e in indietro è ottenuto sostituendo due fasi (3-fase) o la connessione del condensatore (singola fase).

La commutazione richiede tempo e provoca un periodo di coast-down prima che il motore possa riaccelerare nella direzione opposta.

Motore reversibile.Il condensatore interno è cablato in modo che il motore possa invertire istantaneamente.

Un rotore a bassa inerzia (tipicamente un progetto a nucleo cavo) combinato con questa disposizione del condensatore consente un cambiamento di direzione quasi istantaneo.

Questo apparecchio è destinato a funzionare per 30 minuti in considerazione del carico termico maggiore derivante da frequenti inversioni.

Il 5RK90 produce i suoi 90W in una cornice di 90 mm la dimensione standard più grande nella World K Series compatta.

A questo livello di potenza, fornisce una coppia di potenza significativa all'albero del motore prima della testa di cambio.1, il motore di ingranaggio assemblato copre una vasta gamma di velocità di uscita dell'albero e requisiti di coppia.

Compatibilità della testa di ingranaggio

I motori 5RK90 si accoppiano con le teste di ingranaggio a asse parallelo elicoidale delle serie 5GN e 5GX di SESAME:

5GN□KE testa di marcia.Ingranaggi a elica standard, uscita dell'albero dei pignoni, rapporti di ingranaggi da 3:1 a 200:1 (con uno stadio decimale intermedio a 10:1 utilizzando il 5GN10X o 5GN10XK).

Opzione di cuscinetti a sfera disponibile su rapporti selezionati.

5GX□KB testa di cambio.Opzione di ingranaggi elicoidali di maggiore precisione con supporto di uscita a cuscinetto a sfera per una maggiore capacità di carico radiale e assiale.

Selezionato quando l'albero di uscita deve sopportare un carico eccessivo significativo da accoppiamento diretto ai componenti del meccanismo.

La combinazione di motore e testa di cambio consente di adattare con precisione la velocità e la coppia dell'albero di uscita ai requisiti meccanici dell'applicazione.

Un motore da 90 W a velocità sincrona di 1500 giri al minuto, attraverso una trasmissione da 100:1, produce circa 15 giri al minuto all'albero di uscita con coppia proporzionalmente amplificata.

Certificazioni e idoneità al mercato

I motori World K Series di SESAME sono dotati di:

CE (EMC e LVD).Rispetto delle direttive europee sulla compatibilità elettromagnetica e sulla bassa tensione, che consentono l'implementazione sui mercati europei senza ulteriori requisiti di omologazione.

UL.I Laboratori di Assicuratori sono riconosciuti per il mercato nordamericano.

CCC.Cina Certificazione obbligatoria per il mercato interno cinese.

Queste certificazioni coprono insieme i principali mercati industriali a livello mondiale.

Per i costruttori di macchine OEM che forniscono macchine a più mercati, il motore triplo certificato evita la necessità di qualificare motori diversi per destinazioni di esportazione diverse.

Domande frequenti

Q1: Qual è il ciclo di lavoro massimo ammesso per il motore reversibile 5RK90?

Il motore reversibile 5RK90 è destinato a funzionare per 30 minuti, il che significa che può funzionare ininterrottamente fino a 30 minuti sotto carico.dopo di che un periodo di riposo permette agli avvolgimenti di raffreddarsi prima del ciclo di funzionamento successivo.

Per le applicazioni che richiedono un funzionamento continuo, è opportuno scegliere invece la serie di motori a induzione SESAME 5IK90 (indicata per un funzionamento continuo alla stessa potenza di 90 W).

I motori reversibili non sono intercambiabili con i motori a induzione per applicazioni a lavoro continuo.

D2: La direzione di rotazione può essere modificata mentre il motore è in funzione?

Sì, questa è la caratteristica di un motore reversibile.La configurazione del circuito del condensatore consente al motore di accettare un comando di cambio di direzione durante la rotazione e di rispondere decelerando e ri-accelerando nella direzione oppostaIl tempo di transizione dipende dall'inerzia del carico.

In pratica,durante la messa in servizio della macchina deve essere stabilito un tempismo appropriato del relè di cambio direzionale rispetto alla decelerazione del sistema meccanico per evitare shock meccanici in caso di inversione di direzione;.

Q3: Quale rapporto di trasmissione deve essere selezionato per questo motore in una specifica applicazione?

La selezione del rapporto di ingranaggio dipende dalla velocità dell'albero di uscita richiesta e dalla coppia di carico. Il punto di partenza è la velocità dell'albero di uscita richiesta per l'applicazione.Dividendo la velocità sincrona del motore (1500 o 1800 rpm) per la velocità di uscita richiesta si ottiene il rapporto di marcia approssimativo.

Successivamente, verificare che la coppia di uscita risultante (coppia del motore × rapporto di trasmissione × efficienza) superi la coppia di carico nelle condizioni peggiori.

Il catalogo prodotto di SESAME fornisce le curve di coppia-velocità per il 5RK90 che consentono questo calcolo.

D4: Il motore si riscalda durante il normale funzionamento.

Un calore moderato è normale per un motore reversibile in servizio, il cui tempo di lavoro di 30 minuti corrisponde ad un aumento di temperatura definito sotto carico nominale.Se il motore funziona a carico nominale o al di sotto del suo carico nominale durante il ciclo di esercizio, calore al tatto è previsto e non un indicatore di guasto.

I segnali sono: il motore è troppo caldo per essere toccato (che suggerisce un sovraccarico o un ostacolo di raffreddamento), il motore funziona continuamente oltre i 30 minuti di servizio previsti,o l'odore del motore suggerisce un guasto dell'isolamentoIl montaggio del motore con un adeguato flusso d'aria attorno all'alloggiamento mantiene la temperatura di funzionamento nell'intervallo normale.

D5: In che modo il numero di parte 5C3A522A00 è correlato alla designazione della serie di motori 5RK90?

Il 5C3A522A00 è il codice OEM o di ordinazione interna di SESAME che corrisponde a un prodotto configurato specifico della famiglia di motori reversibili 5RK90, compreso il motore, il tipo di testa di cambio, il rapporto di cambio,e eventuali opzioni (tipo terminale, configurazione dell'albero, tensione).

La designazione 5RK90 sul motore stesso identifica le specifiche del motore centrale.

Per la sostituzione esatta o per il riferimento incrociato, sia il codice d'ordine 5C3A522A00 che la specifica dell'etichetta del motore devono essere indicati insieme al momento dell'approvvigionamento.
