C serie C MODULO D'APPRESA A06B-6077-H111 A06B6077H111 AO6B-6O77-H111

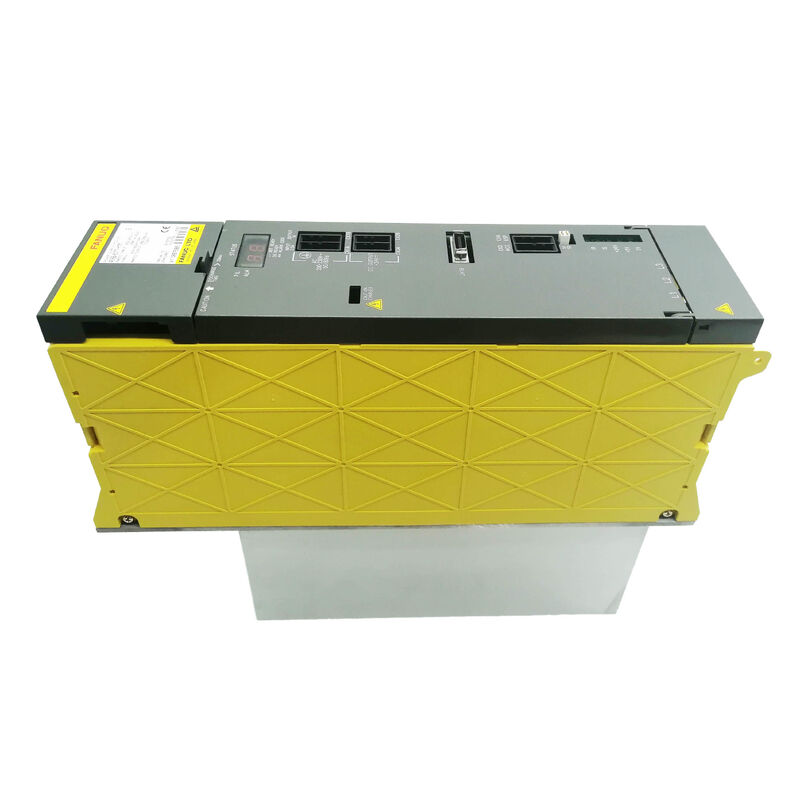

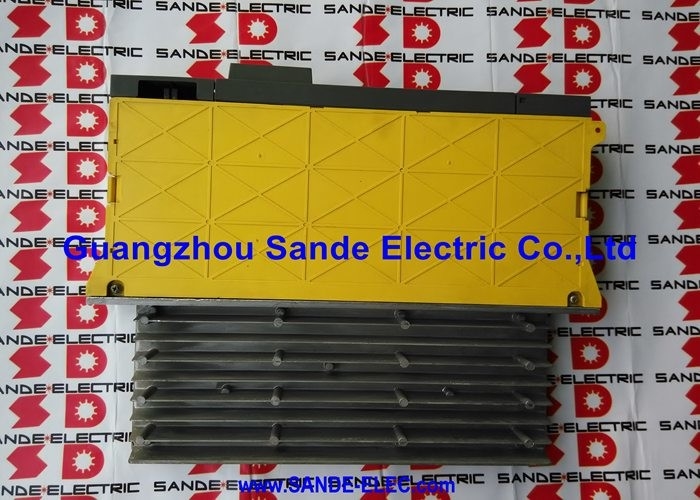

Fanuc A06B-6077-H111. Convertitore di potenza alfa servo PSM-11 13.2kW, 200-230V AC 3-fase, 49A Input, 283-325V DC Bus, Rigenerazione attiva, Requisito di raffreddamento forzato esterno

Visualizzazione

IlFanuc A06B-6077-H111è il PSM-11 il più grande dei due moduli di alimentazione della serie A06B-6077, che fornisce 13,2 kW di potenza del bus CC al sistema di azionamento della serie alfa.Mentre il resto della famiglia alfa PSM vive nel blocco di numerazione A06B-6087, il PSM-11 occupa la propria serie A06B-6077 insieme al più piccolo PSM-5.5 (A06B-6077-H106).

Entrambi sono strutturalmente simili ai moduli PSM A06B-6087 di potenza superiore active regeneration front end, input trifase,L'uscita del bus a corrente continua nell'intervallo 283 ∼325 V ∼ ma servono un segmento di dimensioni di macchina distinto: centri di lavorazione compatti, torni CNC e piccole macchine multiasse in cui il fabbisogno di potenza combinato di mandrino e servo si adatta comodamente entro 13,2 kW.

Con una potenza di 13,2 kW e un'entrata nominale di 49 A, il PSM-11 è ben abbinato a piccoli moduli amplificatori alfa a fusione accoppiati con moduli SVM a uno o due assi servo.

Una macchina con un motore a mandrino da 3,7 kW o 5,5 kW e due o tre piccoli assi alfa servo è un'installazione PSM-11 tipicacon margine adeguato per i picchi transitori durante l'accelerazione su più assi.

Le macchine che eseguono comandi della serie 0-C o 0-D con sistemi di azionamento alfa compatti sono tra le applicazioni più comuni del PSM-11.macchine utensili economiche per le quali la classe di potenza del PSM-11 è l'adattamento naturale.

Il PSM-11 condivide una caratteristica specifica con il PSM-45 e il PSM-55 all'altra estremità della scala di potenza: richiede un raffreddamento forzato con aria esterna.

Questo è esplicitamente indicato nella documentazione di configurazione della serie alfa di Fanuc accanto al PSM-45,che distingue entrambi i moduli della gamma PSM-15 fino a PSM-37 che sono auto raffreddati attraverso la loro disposizione integrata di ventilatore e dissipatore di calore.

Per il PSM-11, il requisito di raffreddamento forzato esterno riflette il formato fisico compatto del modulo:l'alloggiamento largo 60 mm non ospita l'area delle pinne del dissipatore di calore che sarebbe necessaria per l'auto raffreddamento ad ingresso 49A, quindi la progettazione termica dipende dall'armadio che fornisce un flusso d'aria supplementare attraverso il lavandino del modulo.

La rigenerazione attiva fa parte del design del PSM-11, che lo colloca nella famiglia PSM piuttosto che nell'alternativa PSMR (discarica del resistore).

Anche a 13,2 kW, l'energia di decelerazione dei piccoli mandrini e dei servomotori si somma in un cambio di produzione di ripetuti cicli di posizionamento e cambi di utensili.

Il PSM-11 restituisce l'energia all'alimentazione trifase invece di bruciarla nelle resistenze.eliminando sia la necessità di un'unità di resistenza di scarica esterna che la relativa generazione di calore per la cabina.

Specificità principali

Architettura di potenza per macchine di piccole dimensioni

La famiglia di prodotti A06B-6077 è stata sviluppata insieme alla serie principale A06B-6087 PSM per affrontare il segmento delle macchine di piccole dimensioni senza specificare eccessivamente l'alimentazione.

Un costruttore di macchine utensili che progettava un tornio CNC compatto o un piccolo centro di perforazione con 510 kW di potenza totale del sistema di azionamento non aveva bisogno della capacità del PSM-15 da 17,5 kW,e il rivestimento largo 60 mm della PSM-11 (contro i rivestimenti di 90-150 mm dei moduli A06B-6087) si inserisce più naturalmente negli armadi elettrici compatti delle piccole macchine utensili.

The A16B-2202-0461 wiring board and A16B-2202-0420 control card inside the PSM-11 are specific to the A06B-6077 series and are not interchangeable with the boards in the A06B-6087 PSM-15 through PSM-55.

Ciò ha implicazioni pratiche per la manutenzione: l'approvvigionamento di pezzi di ricambio per le schede interne del PSM-11 segue la struttura del numero di parti 6077,e queste schede non sono disponibili separatamente ̇ il modulo è l'unità di servizio.

Formato compatto, scambi di raffreddamento esterno

Il peso di ~ 2,26 kg del PSM-11 e la custodia compatta di 60 mm di larghezza sono vantaggi pratici per il layout dell'armadio elettrico di piccole macchine.Un armadietto che sarebbe sopraffatto dal 150mm PSM-15 può ospitare il PSM-11 senza vincoli di spazio.

This compactness is achieved partly by removing the self-cooling heatsink and fan arrangement that the larger PSM modules rely on — the PSM-11 depends on the cabinet's airflow to provide cooling across its heat-generating components.

In pratica, ciò significa che il PSM-11 deve essere montato in una posizione all'interno dell'armadio in cui il flusso d'aria dell'armadio sia positivo e costante,o quando un dispositivo di flusso d'aria dedicato dirige l'aria fredda attraverso il modulo.

Un armadietto con una cattiva progettazione termica, zone calde, aria ricircolata o ventilazione bloccata, produrrà spegnimenti a temperatura eccessiva del dissipatore di calore AL03 sul PSM-11 anche a livelli di carico ben al di sotto di 13,2 kW.

Questo è un problema di manutenzione più comune su macchine piccole rispetto a quelle grandi, perché le macchine piccole hanno maggiori probabilità di avere disposizioni minime di flusso d'aria.

Sistema di rilevamento delle perdite e di allarme

L'A06B-6077-H111 include un circuito di rilevamento delle perdite che monitora le condizioni di guasto a terra nel bus CC e nel cablaggio del motore a valle.

This provides early warning of deteriorating motor winding insulation — a ground fault current that builds gradually rather than appearing suddenly will trigger the leakage detection before it develops into a complete winding failure or a tripped circuit breaker.

Il sistema di codici di allarme per il PSM-11 segue la struttura standard di allarme alfa PSM:

AL01¢ sovracorrente nel modulo di potenza principale (fallo IPM su PSM-11, distinto dal significato di sovracorrente su PSM-15 e superiori).

AL02Il ventilatore di raffreddamento si è fermato.

AL04Controlla i moduli di amplificazione a valle e le connessioni del bus CC.

AL05- Non è stata completata la precarica del bus.

Domande frequenti

D1: Il PSM-11 è della serie A06B-6077 piuttosto che A06B-6087? Ciò significa che è incompatibile con i moduli servoamplificatori A06B-6087 SVM sullo stesso bus?

No, la numerazione di serie nel sistema di prodotti A06B identifica il tipo di modulo specifico piuttosto che un'incompatibilità di sistema.

L'uscita del bus CC dell'A06B-6077-H111 è pienamente compatibile con i moduli servo amplificatori SVM delle serie A06B-6079 e A06B-6096 e i moduli amplificatori a fusione SPM A06B-6088/A06B-6102 sul bus CC condiviso.

Il PSM-11 si trova semplicemente all'estremità a bassa potenza della famiglia alfa, fornendo lo stesso bus DC regolato da 283 ∼ 325 V che richiedono tutti i moduli amplificatori della serie alfa,a una capacità di corrente appropriata per piccole configurazioni di macchine.

D2: Per il fabbisogno di raffreddamento forzato esterno del PSM-11, quale disposizione specifica del flusso d'aria raccomanda Fanuc?

Il manuale di installazione dell'hardware della serie alfa di Fanuc (B-65162) documenta le disposizioni di raffreddamento forzato per i moduli che ne hanno bisogno, compreso il PSM-11.

Il requisito è che l'aria esterna fredda scorra attraverso le superfici dei dissipatori di calore del modulo tipicamente dal basso del modulo verso l'alto, seguendo la direzione naturale della convezione.

Il volume e la velocità specifici del flusso d'aria richiesti sono funzioni della generazione di calore del modulo a carico nominale e della resistenza termica del dissipatore.

In pratica, una piccola ventola assiale montata per dirigere il flusso d'aria attraverso le facce dei dissipatori di calore del PSM-11, dimensionata secondo le specifiche B-65162, è l'implementazione standard.

D3: Il PSM-11 può sostituire il PSM-5.5 (A06B-6077-H106) in una macchina in cui il PSM-5.5 ha fallito?

Un PSM-11 può fornire lo stesso bus CC che un PSM-5.5 ha servito, e la capacità di potenza aggiuntiva (13,2 kW vs 5,5 kW) non rappresenta alcun rischio per gli amplificatori a valle they attireranno solo ciò di cui hanno bisogno.

The physical installation requires verifying that the PSM-11 fits the available space (same 60mm width for both units) and that the facility supply circuit can provide the PSM-11's 49A rated input versus the PSM-5.5 di corrente inferiore.

Se il circuito di alimentazione è stato dimensionato secondo i requisiti del PSM-5.5, l'aggiornamento al PSM-11 richiede la conferma che la protezione del circuito e il cablaggio sono adeguati per il 49A.

D4: La descrizione del prodotto include "servo power converter" nella lista dei componenti. Che cosa significa questa designazione nel contesto del sistema Fanuc alfa?

Fanuc's Radwell and other distributor listings describe the A06B-6077-H111 as a "servo power converter" because its primary function is converting three-phase AC supply power to the DC bus that drives servo (and spindle) motor amplifiers.

La terminologia "convertitore" riflette il ruolo del modulo nell'architettura di potenza del sistema ̇ è lo stadio di conversione da CA a CC.

Non si tratta di un prodotto diverso dal PSM-11; "servo power converter", "PSM-11", e "power supply module" descrivono tutti la stessa unità A06B-6077-H111 da diverse angolazioni descrittive.

D5: Dopo una sostituzione del PSM-11, quale verifica di avvio è necessaria sul CNC?

Accendere il CNC e osservare lo stato del LED del pannello anteriore del PSM-11. Il modulo dovrebbe mostrare uno stato di funzionamento normale (bus carico, nessun allarme) nei primi secondi dopo l'applicazione di energia.

Confirmare che la tensione del bus CC è presente e entro il range 283~325V controllando le visualizzazioni dello stato del modulo SVM sullo schermo di manutenzione del servo del CNC.

Se appare un allarme sul PSM-11 o sui moduli SVM a valle immediatamente all'avvio, diagnosticare prima di eseguire qualsiasi asse.verificare il normale funzionamento dell'asse con un lento movimento manuale su ciascun asse prima di riportare la macchina al ciclo automatico.
