Fanuc A06B-6110-H026 | Alpha i PSM-26i — Durata di servizio, sostituzione ventole, diagnosi allarmi e transizione da H026 a H140

Panoramica

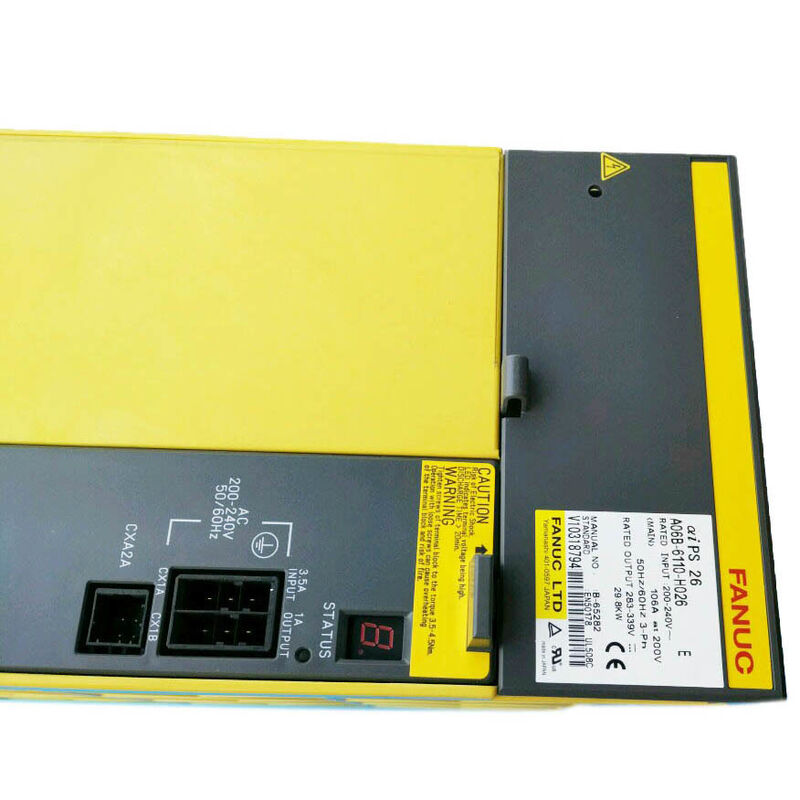

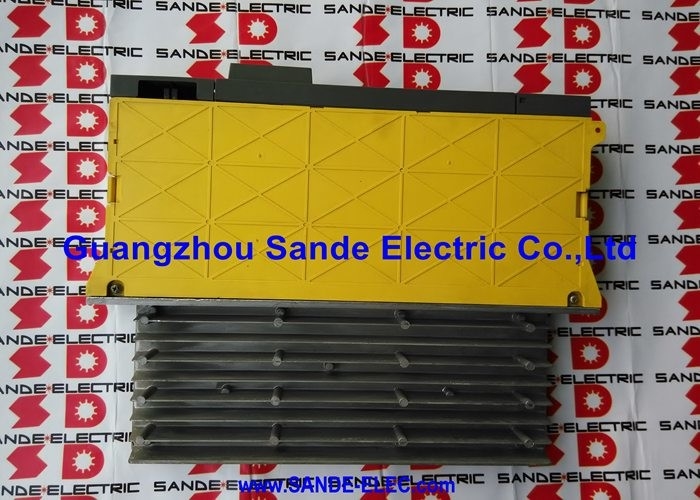

Il Fanuc A06B-6110-H026 è il PSM-26i — il modulo di alimentazione alpha i da 29,8 kW che ha trascorso la maggior parte di due decenni in servizio su centri di lavoro equipaggiati con 16i/18i e 0i in tutto il mondo.

Il modulo è entrato in servizio come parte del sistema di azionamento alpha i di prima generazione di Fanuc, ha fornito prestazioni affidabili per la durata di vita di migliaia di installazioni e viene ora regolarmente riscontrato dagli ingegneri di manutenzione che si occupano di apparecchiature in funzione continua dalla metà degli anni 2000.

A quell'età, la domanda operativa non è se il PSM-26i sia correttamente specificato per la macchina — lo era, quando la macchina è stata costruita.

La domanda è dove si colloca il modulo nella sua vita utile, quali componenti si avvicinano alla fine della loro vita utile e come pianificare in modo intelligente un eventuale guasto.

Questo articolo affronta il PSM-26i da questa prospettiva: pianificazione della manutenzione, interpretazione degli allarmi e decisione tra riparazione, sostituzione e aggiornamento al modello di seconda generazione A06B-6140-H026.

Specifiche chiave

La popolazione di ventole — due unità, due priorità di sostituzione

Il PSM-26i è dotato di due ventole con ruoli termici diversi e conseguenze di guasto leggermente diverse.

A90L-0001-0441#39 (ventola interna) fa circolare l'aria all'interno dell'alloggiamento del modulo attraverso la scheda di controllo e l'elettronica associata. Il suo guasto viene segnalato dall'allarme AL-2.

Il cuscinetto di questa ventola funziona continuamente ogni volta che la macchina è alimentata — su una macchina che funziona su due o tre turni, si tratta di diciassette o ventiquattro ore al giorno per l'intera vita utile della macchina. L'usura del cuscinetto è cumulativa.

Una ventola che funziona dal 2005 su una macchina a tre turni ha accumulato oltre 100.000 ore di rotazione dei cuscinetti. I cuscinetti delle ventole a questo livello di servizio sono statisticamente in ritardo per la sostituzione, indipendentemente dal fatto che AL-2 sia già apparso.

A90L-0001-0509 (ventola dissipatore esterno) muove l'aria attraverso le alette del dissipatore esterno dove i transistor di potenza dissipano il calore. Il suo guasto viene segnalato dall'allarme AL-A.

Il guasto di questa ventola ha conseguenze più rapide rispetto alla ventola interna perché limita direttamente il percorso termico del transistor — senza di essa, la temperatura di giunzione degli IGBT di potenza sale sotto carico e AL-3 (surriscaldamento dissipatore) segue entro pochi minuti alla potenza nominale.

Entrambe le ventole sono ricambi a magazzino, disponibili separatamente e sostituibili senza sostituire il modulo.

Su qualsiasi PSM-26i in una macchina che funziona dall'epoca di produzione dell'H026 (metà anni 2000 - fine anni 2000) senza sostituzione documentata delle ventole, entrambe le ventole sono candidate per la sostituzione proattiva durante un'interruzione di manutenzione programmata.

Allarme AL-1 sul PSM-26i — Non un sovracorrente generico

AL-1 sul PSM-26i significa che il modulo di potenza principale (IPM) ha rilevato una condizione di guasto. La protezione interna dell'IPM si attiva in diverse condizioni: sovracorrente di giunzione del transistor, guasto del driver o stress termico a livello di transistor. Prima di diagnosticare AL-1 come IPM guasto, esaminare le cause ambientali e lato carico:

La macchina è stata recentemente spostata, vibrata o ha subito un evento di qualità dell'alimentazione?

Connessioni allentate ai terminali di ingresso o alla barra di distribuzione possono creare eventi di corrente transitori che raggiungono l'IPM senza che il modulo stesso sia in difetto. Tutti i moduli SVM e SPM a valle sono in buone condizioni?

Un transistor amplificatore in avaria che assorbe corrente eccessiva dal bus si presenta come AL-1 sul PSM-26i. Scollegare i moduli SVM/SPM dal bus uno alla volta osservando se AL-1 si risolve isola un guasto lato carico.

Se AL-1 persiste con il bus completamente scarico e l'alimentazione confermata buona, l'IPM sulla scheda di potenza è probabilmente guasto o danneggiato, e il modulo richiede sostituzione o riparazione della scheda.

AL-5 — Timeout pre-carica su un PSM-26i invecchiato

AL-5 sul PSM-26i indica che i condensatori del bus DC non hanno raggiunto la soglia di tensione operativa entro il tempo di pre-carica previsto dopo l'accensione.

Su un modulo più recente, AL-5 è raro. Su un modulo con quindici o più anni di servizio, diventa un evento di manutenzione realistico per due motivi.

Innanzitutto, la resistenza di pre-carica — un componente limitatore di corrente che controlla l'afflusso nei condensatori del bus all'avvio — può variare il suo valore di resistenza con l'età e i cicli termici.

Se la sua resistenza è aumentata significativamente rispetto al nominale, la velocità di pre-carica rallenta e potrebbe non raggiungere la soglia prima della scadenza del timer.

In secondo luogo, i condensatori del filtro del bus accumulano resistenza serie equivalente (ESR) nel corso degli anni di funzionamento a temperature elevate.

L'ESR elevata influisce sulla velocità di accettazione della carica dei condensatori e può estendere il tempo di pre-carica oltre la soglia.

AL-5 costante ad ogni accensione in un PSM-26i invecchiato è un segnale che i componenti del circuito di pre-carica del modulo richiedono attenzione — o una valutazione specialistica su banco o una sostituzione completa dell'unità con un modulo ricondizionato che ha avuto i suoi condensatori e componenti di pre-carica ispezionati o sostituiti come parte del ricondizionamento.

Aggiornamento da H026 a H140 — Quando cambiare, quando restare

L'A06B-6140-H026 è l'equivalente di seconda generazione: stessa potenza di 29,8 kW, stessa corrente di 106 A a 200 V, stesso bus DC di 283–339 V, stessa compatibilità con gli amplificatori a valle. È una sostituzione diretta — nessuna modifica dei parametri, nessun cablaggio, nessun aggiornamento della configurazione CNC. Le differenze di progettazione interna riguardano la selezione dei componenti e l'architettura della scheda, aggiornate per affrontare i modelli di usura noti nella serie A06B-6110.

La domanda pratica è la tempistica.

Se un PSM-26i non è mai stato revisionato, si avvicina ai vent'anni di servizio e non ha avuto le sue ventole sostituite, un allarme AL-2 o AL-A è un'aspettativa ragionevole nel prossimo futuro.

Una decisione pianificata di sostituire il modulo con l'A06B-6140-H026 durante la prossima finestra di manutenzione programmata, prima di un guasto imprevisto, ha un profilo di tempi di inattività e costi diverso rispetto a una sostituzione di emergenza innescata da un arresto di produzione inaspettato.

Per le macchine in cui il PSM-26i funziona ancora in modo affidabile e si trova a una distanza ragionevole dalla sua più recente manutenzione delle ventole, continuare con l'H026 e pianificare la sostituzione al prossimo guasto confermato è ugualmente valido.

La decisione è un esercizio di pianificazione attorno alla criticità produttiva della macchina e al differenziale di costo tra tempi di inattività pianificati e non pianificati.

FAQ

D1: Sia l'A06B-6110-H026 che l'A06B-6140-H026 sono disponibili sul mercato dell'usato. Come fa un acquirente a determinare quale procurarsi come sostituzione?

Entrambi i moduli funzioneranno correttamente come sostituzione — sono elettricamente e meccanicamente equivalenti nella macchina. L'A06B-6140-H026 è il design di generazione attuale e rappresenta la revisione più recente della scheda per questa classe di potenza.

Per una macchina che si prevede funzionerà per altri cinque o dieci anni, l'A06B-6140-H026 è senza dubbio la scelta lungimirante. Per situazioni sensibili ai costi in cui è disponibile una sostituzione A06B-6110-H026 testata e garantita a un costo inferiore, essa rimane pienamente valida. La scelta non è di funzione ma di aspettativa di vita utile ed economia.

D2: Il circuito di rilevamento perdite nel PSM-26i genera un allarme prima che si sviluppi un guasto a terra completo. A quale punto dovrebbero essere gestiti gli avvisi di rilevamento perdite?

Qualsiasi allarme di rilevamento perdite confermato merita un'indagine piuttosto che una semplice presa d'atto e continuazione. Il circuito rileva corrente che scorre verso PE che non dovrebbe essere presente — un percorso che indica un degrado dell'isolamento negli avvolgimenti del motore o nel cavo di uscita, non un guasto interno del PSM.

La natura progressiva del guasto dell'isolamento significa che un motore che genera un piccolo allarme di perdita oggi potrebbe sviluppare un guasto completo di avvolgimento verso terra entro settimane o mesi. Il test di resistenza di isolamento (test Megger) del motore collegato e dei cavi di uscita al momento di un allarme di perdita identifica quale motore o cavo è la fonte.

Agire allo stadio di rilevamento perdite — prima del guasto completo dell'avvolgimento — evita i costi di riparazione più elevati e i tempi di inattività più lunghi di un circuito interrotto associato a un guasto a terra completo.

D3: Dopo l'accensione del PSM-26i, quanto tempo impiega la sequenza di pre-carica prima che il bus DC sia disponibile?

Su un PSM-26i funzionante correttamente, la sequenza di pre-carica si completa tipicamente in circa tre o cinque secondi dopo che l'alimentazione è stata applicata al modulo.

Il LED sul pannello frontale o il display passa dallo stato di pre-carica all'indicazione operativa normale quando la tensione del bus raggiunge il suo intervallo operativo.

Se la sequenza si completa con successo entro questa finestra, AL-5 non appare.

Se una particolare accensione richiede un tempo notevolmente più lungo del previsto prima che appaia l'indicazione normale — anche senza che AL-5 si attivi — i componenti del circuito di pre-carica meritano di essere monitorati, poiché prestazioni borderline spesso precedono un eventuale guasto AL-5.

D4: L'A06B-6110-H026 può essere utilizzato con una sola delle sue due ventole funzionanti?

Il funzionamento con una ventola spenta non è una condizione supportata e non dovrebbe essere trattato come una soluzione temporanea. Entrambe le ventole sono necessarie affinché il modulo mantenga temperature dei componenti sicure alla potenza nominale.

Il modulo continuerà a funzionare dopo la comparsa di AL-2 o AL-A — l'allarme non arresta immediatamente il modulo in tutte le configurazioni — ma i margini termici sono ridotti e la tempistica per AL-3 (arresto per surriscaldamento dissipatore) o danni alla scheda di controllo dipende interamente dalle condizioni ambientali e dal carico effettivo.

La sostituzione della ventola è la risposta corretta a entrambi gli allarmi.

D5: È normale che il PSM-26i generi rumore udibile durante il funzionamento e quando il rumore indica un problema?

Un PSM-26i funzionante correttamente produce un rumore di flusso d'aria costante a frequenza moderata dalle sue due ventole e può produrre un debole rumore di commutazione dallo stadio IGBT attivo del front-end.

Un cambiamento improvviso nel tono della ventola — un tono più basso, una ruvidità o una vibrazione intermittente — è un avviso precoce di usura del cuscinetto e dovrebbe essere trattato come un precursore di un evento AL-2 o AL-A.

Un nuovo fischio acuto o ronzio dal corpo del modulo che non era presente in precedenza può indicare una risonanza meccanica dovuta a un componente allentato, un condensatore in difficoltà o una condizione elettrica anomala nei circuiti del bus.

Qualsiasi nuovo rumore insolito nel PSM-26i merita un'indagine piuttosto che essere ignorato.
