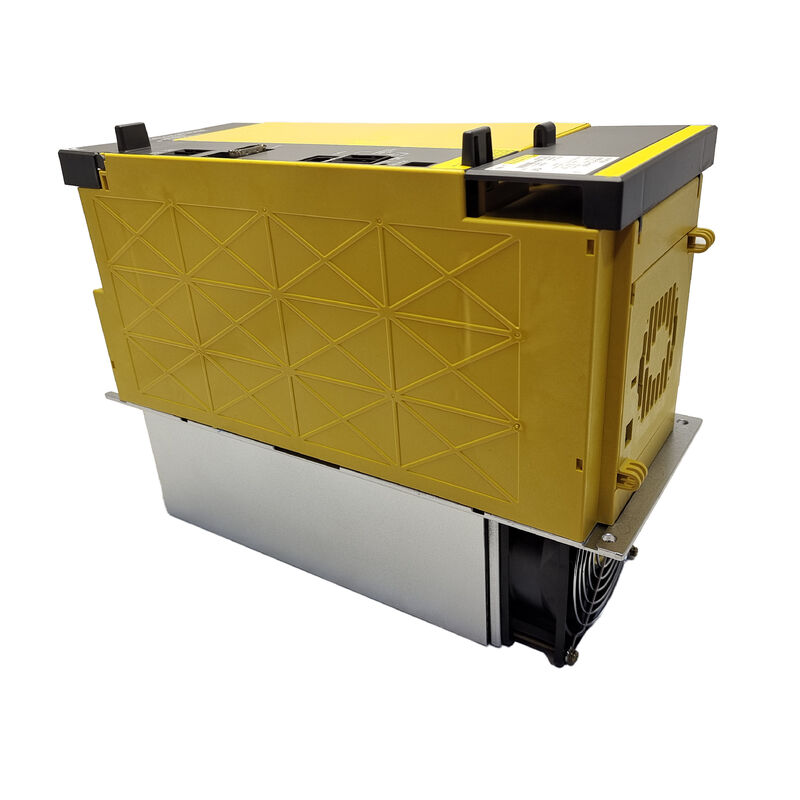

Modulo di alimentazione FANUC A06B-6110-H030 serie Alpha i PSM-30i
Il A06B-6110-H030 — designato come PSM-30i all'interno del sistema di azionamento FANUC serie Alpha i — è un modulo di alimentazione da 30 kW per installazioni di classe 200V. Converte la rete AC trifase in una tensione di bus DC regolata che alimenta ogni amplificatore servo e amplificatore mandrino αi nella catena, caratterizzato da capacità di rigenerazione di potenza integrata.
Ruolo nell'architettura del sistema di azionamento αi
Il sistema di azionamento FANUC serie Alpha i utilizza un'architettura modulare in cui gli amplificatori servo e mandrino attingono energia da un bus DC ad alta tensione condiviso fornito da un modulo di alimentazione dedicato. Il PSM-30i funge da sorgente di questo bus DC per i sistemi di classe 200V, alimentando l'intera catena di amplificatori per macchine CNC. Un guasto del PSM arresta tutti gli assi di movimento, rendendo questo modulo un componente di manutenzione critico.
Specifiche tecniche
| Parametro | Valore |
|---|
| Codice articolo | A06B-6110-H030 |
| Designazione modello | PSM-30i / αiPS-30 |
| Serie | FANUC Alpha i (αi) — Serie 6110 |
| Tipo di modulo | Modulo di alimentazione AC/DC con rigenerazione |
| Tensione di ingresso | 200-240 V AC, trifase, 50/60 Hz |
| Tensione di uscita (bus DC) | 283-339 V DC |
| Potenza nominale in uscita | 30 kW |
| Metodo di rigenerazione | Rigenerazione di potenza (restituisce energia alla linea AC) |
| Peso | Circa 17,99 libbre (8,2 kg) |
| Generazione | Prima generazione serie 6110 |
| Codice articolo successore | A06B-6140-H030 |
| Produttore | FANUC Corporation, Giappone |
Vantaggi della rigenerazione di potenza
A differenza dei sistemi più vecchi che utilizzavano resistori di frenatura per dissipare energia sotto forma di calore, il PSM-30i impiega la tecnologia di rigenerazione della fonte di alimentazione per restituire l'energia di decelerazione del motore alla linea di alimentazione AC. Questo approccio riduce significativamente il consumo di energia, elimina i banchi di resistori come punti di guasto e rimuove il carico termico dal budget termico dell'armadio.
Codici di allarme e diagnostica
L'A06B-6110-H030 dispone di autodiagnostica integrata che segnala i guasti tramite codici di allarme LED:
| Allarme | Condizione |
|---|
| AL-1 | Sovracorrente nel modulo di alimentazione principale |
| AL-2 | Ventola di raffreddamento arrestata (interna) |
| AL-3 | Surriscaldamento dissipatore di calore circuito principale |
| AL-4 | Caduta di tensione del bus DC |
| AL-5 | Il condensatore principale non si è caricato entro il tempo specificato |
| AL-6 | Alimentazione di ingresso anomala |
| AL-7 | Tensione del bus DC anormalmente alta |
| AL-A | Ventola di raffreddamento esterna (ventola dissipatore di calore) arrestata |
| AL-E | Alimentazione di ingresso anomala — fase aperta |
AL-4 e AL-5 sono guasti comuni sul campo spesso correlati al degrado dei condensatori dopo anni di servizio. AL-2 e AL-A indicano il guasto della ventola di raffreddamento, che è un elemento di manutenzione ordinaria.
Sistemi CNC compatibili
L'A06B-6110-H030 è designato per i sistemi di azionamento αi di classe 200V su tutte le principali piattaforme CNC di FANUC:
- Serie FANUC 0i (0i-B, 0i-C, 0i-D) — Ampiamente impiegato in centri di lavoro verticali, centri di tornitura e macchine EDM a filo
- Serie FANUC 16i / 18i — CNC di alta gamma per centri di lavoro multiasse e centri torni-fresatrici
- Serie FANUC 21i — CNC di fascia media comune nelle macchine utensili asiatiche ed europee
- Serie FANUC 30i / 31i / 32i — Piattaforma più capace per lavorazioni ad alta velocità e attrezzature aerospaziali di precisione
La potenza nominale di 30 kW copre configurazioni di macchine in cui non sono richieste varianti PSM-37i o PSM-55i più grandi.
Confronto generazioni
L'A06B-6110-H030 appartiene alla prima generazione di moduli di alimentazione FANUC Alpha i serie 6110. Il suo successore diretto è l' A06B-6140-H030, che presenta revisioni PCB aggiornate e schede di cablaggio modificate pur mantenendo lo stesso ingombro meccanico e interfaccia elettrica. La serie 6140 funge da sostituzione form-fit-function per la serie 6110 nella maggior parte delle installazioni.
Strategia di manutenzione e pezzi di ricambio
Il PSM è tra i pezzi di ricambio a priorità più alta per le strutture che utilizzano apparecchiature FANUC serie αi perché:
- Un guasto del PSM arresta simultaneamente tutti i movimenti della macchina senza modalità operative degradate
- I centri di lavoro e i centri di tornitura con PSM guasti non possono produrre pezzi fino alla sostituzione
- La potenza nominale di 30 kW copre la maggior parte dei centri di lavoro verticali standard a 3-5 assi e dei centri di tornitura CNC
Avere un modulo di ricambio verificato minimizza i tempi di inattività di produzione durante guasti critici.
Domande frequenti
Qual è la differenza tra l'A06B-6110-H030 e l'A06B-6140-H030?
Entrambi sono moduli di alimentazione FANUC PSM-30i con una potenza nominale di 30 kW per sistemi serie αi di classe 200V. L'A06B-6110-H030 è la versione di prima generazione (serie 6110); l'A06B-6140-H030 è il successore di seconda generazione con revisioni PCB aggiornate. Condividono identiche caratteristiche di montaggio meccanico, connessioni elettriche e specifiche funzionali.
Quali controlli CNC FANUC e tipi di macchine utilizzano l'A06B-6110-H030?
Il PSM-30i viene utilizzato in qualsiasi sistema di azionamento FANUC serie αi di classe 200V abbinato a controlli CNC FANUC 0i, 16i, 18i, 21i, 30i, 31i o 32i. Le applicazioni comuni includono centri di lavoro verticali e orizzontali, centri di tornitura CNC e macchine a 5 assi in cui la potenza totale dei motori servo e mandrino rientra nella capacità di 30 kW.
Cosa fa effettivamente il PSM-30i all'interno del cabinet di azionamento?
Il PSM converte la rete AC trifase da 200-240V in una tensione di bus DC regolata (283-339V DC) che fornisce alimentazione ai motori a tutti i moduli amplificatori servo e ai moduli amplificatori mandrino nella catena serie αi. Fornisce inoltre alimentazione di controllo DC a 24V ai moduli amplificatori. Senza un PSM funzionante, nessun asse di movimento può funzionare.
Perché appare AL-4 o AL-5 sul mio PSM-30i, e cosa dovrei controllare per primo?
AL-4 (caduta di tensione DC) e AL-5 (il condensatore principale non si è caricato) sono spesso causati dal degrado dei condensatori nella sezione del bus DC delle unità PSM obsolete. Innanzitutto, controllare la tensione di ingresso trifase per tensione corretta, fasi bilanciate e nessuna fase aperta (AL-E). Se l'alimentazione in ingresso è confermata come buona, il modulo probabilmente richiede una riparazione a livello di componenti o la sostituzione.
L'A06B-6110-H030 può essere riparato, ed è un'unità ricondizionata un'alternativa valida?
Sì, officine specializzate nella riparazione di azionamenti FANUC ricostruiscono le unità PSM-30i a livello di componenti, sostituendo condensatori, ventole e altre parti soggette a usura. Le unità ricondizionate testate su sistemi FANUC attivi forniscono alternative economiche ai moduli nuovi, in particolare per le parti più vecchie della serie 6110 non più in produzione. Verificare che i ricondizionatori testino su hardware FANUC effettivo piuttosto che solo su alimentatori da banco.
