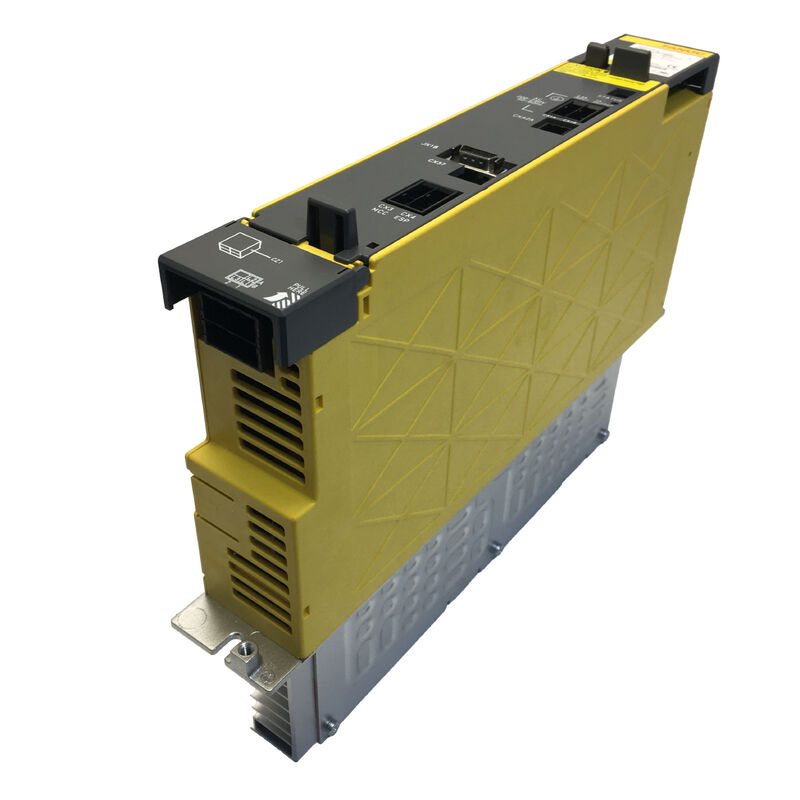

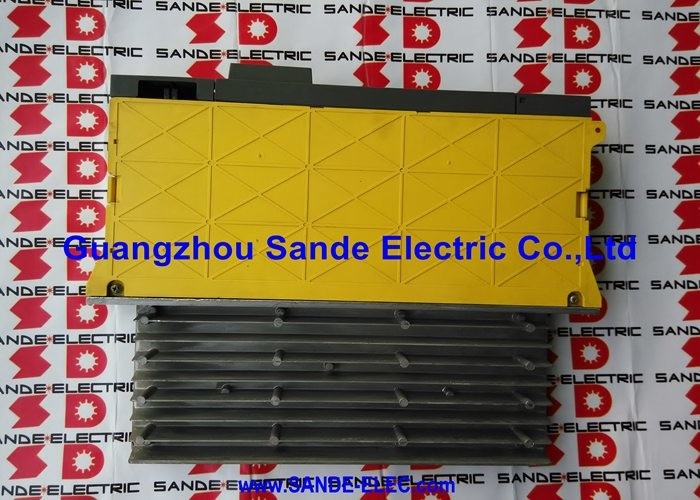

Il modulo di alimentazione A06B-6110-H037 AO6B-611O-HO37

Fanuc A06B-6110-H037. Alfa i Modulo di alimentazione PSM-37i (aiPS-37) 43kW, 240V, 153A, Sistema di azionamento, Power Board A16B-2203-0632, 16i/18i/0i CNC

Visualizzazione

IlFanuc A06B-6110-H037è il PSM-37i il membro da 43 kW della famiglia di alimentatori alfa i di prima generazione A06B-6110, situato tra il PSM-26i (29,8kW) e il PSM-55i (65kW) nella linea da 200 V.

a 153 A di ingresso nominale a 200 V,il PSM-37i serve configurazioni di macchine utensili da medie a grandi dimensioni in cui un PSM-26i è insufficiente, ma la piena capacità di un PSM-55i sarebbe eccessiva per il carico dell'amplificatore collegato.

Il suo alloggiamento da 150 mm, pannello di alimentazione A16B-2203-0632, and 43kW capacity define a module that was specified for machines built from the early to mid-2000s through the end of the first-generation alpha i era — machines that in 2025 carry fifteen-plus years of production history behind them.

Questo articolo si concentra sul PSM-37i dal punto di vista della configurazione della macchina e del calcolo del carico: come il 43kW è effettivamente utilizzato in pratica,quali tipi di macchine e configurazioni degli amplificatori appartengono alla gamma naturale del PSM-37i, e come la corrente di ingresso 153A figura nella pianificazione del circuito elettrico dell'impianto che richiede qualsiasi installazione o spostamento della macchina.

Specificità principali

Dove 43kW si trova nel sistema di guida Alpha i

Ogni macchina dotata di un sistema di azionamento alfa i ha un PSM scelto per fornire la potenza totale simultanea utilizzata da tutti i moduli SVM e SPM sul bus CC condiviso.Il metodo di selezione nella documentazione di configurazione alfa i di Fanuc chiede al progettista di sommare le potenze di uscita di tutti gli amplificatori collegati, applicare un fattore di simultaneità (in genere da 0,7 a 0,8), e scegliere il PSM la cui capacità continua superi il risultato.

In pratica, il PSM-37i copre lo spazio tra due gruppi di macchine. Il PSM-26i a 29,8 kW serve i centri di lavorazione con potenza di mandrino nel 7.5kW11kW e da due a quattro assi servo a quadrato medio, con i fattori di simultaneità applicati, scende comodamente sotto i 29,8 kW.

Il PSM-55i a 65 kW serve i più grandi centri di lavorazione e le macchine a cinque assi in cui i motori a mandrino superiori a 22 kW si combinano con più assi servo ad alta coppia.

Il territorio PSM-37i 43kW si colloca al centro: centri di lavorazione con motori a mandrino da 15kW 18kW,o macchine in cui uno spinello più piccolo è combinato con un numero maggiore di assi servo con correnti nominali individuali più elevate (macchine di tipo gantry), centri di lavorazione orizzontali multipalette, centri di tornitura con utensili azionati e asse C).

Questi sono tipi di macchine comuni nei settori dell'automotive, dell'aerospaziale e dell'ingegneria di precisione che definiscono la maggior parte della base installata di Fanuc,Questo è il motivo per cui il PSM-37i è diventato uno dei moduli più utilizzati nella famiglia alfa i durante i suoi anni di produzione.

Il 153A Input ¢ Requisiti elettrici dell'impianto

A 200V di ingresso, il PSM-37i attira 153A a uscita nominale. Questo non è un numero da sottovalutare nella pianificazione delle strutture.Il circuito che alimenta questo modulo deve essere adeguatamente protetto e cablato.

Protezione del circuito: un interruttore di 200 A con caratteristiche di trip di classe D o K è in genere appropriato per il carico continuo di 153 A e il transiente di avviamento.

La dimensione esatta dell'interruttore e la curva di scatto dipendono dall'impedenza del cavo e dalla gamma specifica dell'interruttore;il manuale di installazione della serie Fanuc alfa (B-65162) e le norme elettriche dell'impianto regolano la selezione finale.

Dimensione del cavo: 153A continuo alla temperatura ambiente dell'impianto, riempimento del condotto e geometria del percorso del cavo determina la sezione trasversale del conduttore richiesta secondo le norme IEC o NEC.

I cavi di dimensioni ridotte presentano un pericolo di incendio e un problema di caduta di tensione. Un'impedenza eccessiva del cavo di alimentazione sotto un carico di 153A produrrà un calo di tensione misurabile ai terminali PSM-37i.che possono causare AL-6 (alimentazione di ingresso anormale) o contribuire alle variazioni di tensione del bus CC.

Reattore a corrente alternata: la documentazione della serie Fanuc alfa i specifica un reattore a linea alternata adatto alla classe di corrente di ingresso del PSM-37i.il contenuto di corrente armonica senza reattore può essere significativo.

Il reattore riduce gli armonici, limita l'ingresso di avvio e protegge il raddrizzatore di ingresso del modulo dai transienti di alimentazione.

Per gli impianti di macchine in impianti con altre attrezzature sensibili sullo stesso bus di distribuzione, il reattore è particolarmente importante.

Controllo di potenza A16B-2203-0632 e implicazioni del servizio

La scheda di alimentazione A16B-2203-0632 all'interno del PSM-37i gestisce le principali funzioni del circuito: fase di commutazione IGBT, banca condensatore del bus CC, circuito di precarica e protezione del bus.Questa scheda non è disponibile come parte di ricambio separata attraverso i canali standard del mercato posteriore.

Quando viene diagnosticato un guasto a livello di scheda nel PSM-37i,il percorso di servizio è costituito da uno scambio di unità intere o da una riparazione specializzata di schede a livello di componenti da parte di un'azienda dotata della documentazione e dell'inventario dei componenti necessari;.

L'età della scheda su una macchina dell'era di produzione 2004-2008 è ora di quindici o venti anni.

I condensatori elettrolitici su questa scheda, i condensatori del filtro del bus DC, i condensatori del circuito di precarica,e i condensatori di alimentazione di controllo hanno vite di servizio finite che dipendono dalla temperatura di funzionamento e dalle ore.

I condensatori che funzionano vicino al bordo superiore della loro temperatura nominale (che in un armadio senza una ventilazione adeguata è realistico) invecchiano più velocemente di quelli che funzionano in modo conservativo.L'ispezione visiva per la presenza di rigonfiamento del condensatore o di residui di elettroliti sulla superficie della scheda è un'azione di manutenzione che vale la pena eseguire ogni volta che il modulo è fuori servizio per qualsiasi altro motivo.

PSM-37i in configurazioni tandem e multi-PSM

L'A06B-6110-H037 supporta il funzionamento in tandem di due moduli PSM-37i che condividono un bus DC comune per fornire una capacità combinata di 86 kW di bus.

Questa configurazione è utilizzata in grandi centri di lavorazione in cui il carico combinato dell'amplificatore supera quello che può fornire un singolo PSM-37i,ma il costruttore della macchina ha scelto di distribuire l'alimentazione su due moduli piuttosto che su una singola unità ad alta potenza.

In tandem, entrambi i moduli si collegano alla stessa alimentazione trifase (attraverso gli stessi interruttori o separati), condividono la barra del bus CC,e entrambi contribuiscono la loro rigenerazione attiva estremità anteriori per restituire energia di decelerazione.

La corrente di ingresso combinata di 306A (153A da ciascun modulo) richiede che l'alimentazione dell'impianto e la protezione del circuito siano progettate per questa domanda aggregata.

Domande frequenti

D1: Una macchina ha un modulo SPM che guida un motore a fusione da 15 kW e tre moduli SVM collegati ciascuno a un servomotore da 3 kW.

Calcolare la domanda simultanea del bus: 15 kW di mandrino a carico pari all'80% = 12 kW; tre assi servo a carico medio pari al 50% ciascuno = 3 × 1,5 kW = 4,5 kW.

Total: circa 16,5 kW a carichi di lavorazione tipici.

Questo si inserisce comodamente nella capacità di 29,8 kW del PSM-26i con un notevole spazio per la testa.se il programma di movimento della macchina include sequenze in cui tutti e quattro gli assi accelerano simultaneamente ad alte velocità di alimentazione mentre il mandrino è a pieno carico, la domanda di picco istantanea potrebbe superare temporaneamente i 29,8 kW.

effettuare un'analisi della domanda di picco per lo scenario peggiore di accelerazione simultanea prima di finalizzare il PSM-26i.Se il calcolo della domanda di picco mostra carichi sostenuti che si avvicinano o superano i 28 kW, la PSM-37i è la scelta più sicura.

D2: La PSM-37i è stata sostituita dalla A06B-6140-H037. In caso di guasto, la A06B-6140-H037 può essere montata senza preparare affatto la macchina?

Sì, l'A06B-6140-H037 è elettricamente e meccanicamente compatibile con l'installazione A06B-6110-H037.compatibilità dello stesso amplificatore.

La sostituzione non richiede modifiche dei parametri del CNC, modifiche del cablaggio e regolazioni dei moduli SVM o SPM a valle.

Dopo aver installato l'A06B-6140-H037, accendere la macchina, confermare lo stato normale del PSM e la tensione del bus CC entro le specifiche, quindi verificare il normale funzionamento dell'asse prima di tornare alla produzione.

D3: Perché il PSM-37i mostra l'intervallo di tensione di uscita come 283?? 339V quando l'etichetta del prodotto di ingresso su alcune unità dice 283?? 325V?

L'intervallo 283 ∼ 325 V appare sulla documentazione delle specifiche precedenti e su alcune etichette dei prodotti risalenti al periodo di introduzione della prima generazione alfa i.

L'intervallo di 283?? 339V riflette la finestra di tensione del bus di funzionamento reale che il circuito di regolazione del PSM-37i mantiene nell'intero intervallo di tensione di ingresso di 200?? 240V.

Il limite superiore più elevato (339V vs 325V) fornisce più spazio di regolazione in quanto la tensione di ingresso varia verso l'estremità di 240V dell'intervallo consentito.

Gli amplificatori alfa i collegati sono specificati per l'intervallo 283 ∼ 339 V; la finestra più ampia è funzionalmente corretta.

D4: su una macchina con un PSM-37i in funzione a circa il 70% del carico nominale, come si deve valutare la gestione termica?

A carico del 70% (circa 30 kW), il PSM-37i produce meno calore rispetto a 43 kW nominali,ma il fabbisogno di raffreddamento non è scalabile in modo lineare con l'uscita, le perdite di standby e le perdite di commutazione dei transistor esistono a tutti i livelli di carico.

Il ventilatore del lavandino e il ventilatore interno devono funzionare indipendentemente dal livello di carico.il margine termico ridotto a carico parziale può ancora causare eventi AL-3 se le prestazioni del ventilatore sono peggiorate.

La valutazione termica dovrebbe comprendere la misurazione della temperatura ambiente all'interno dell'armadio vicino al PSM-37i al picco di carico di produzione, confermando che il ventilatore del dissipatore di calore trasmette un flusso d'aria adeguato,e controllare le pinne dei dissipatori per accumulare eventuali residui che limitino il flusso d'aria.

D5: C'è una differenza nel contenuto del manuale di riferimento B-65322 tra il PSM-37i e il PSM-26i?

Il manuale B-65322 copre il sistema di servoamplificatori della serie Fanuc alfa i, che comprende la famiglia aiPS A06B-6110 che comprende sia il PSM-26i (H026) che il PSM-37i (H037).Lo stesso manuale si applica a entrambi.

Le differenze specifiche per il PSM valori nominali di corrente, capacità di potenza, requisiti di raffreddamento, specifiche di protezione del circuito di ingresso sono elencate nelle sezioni delle specifiche del manuale per denominazione del modello.

Per qualsiasi procedura che faccia riferimento a valori specifici di corrente o di potenza, confermare di leggere la riga PSM-37i anziché la riga PSM-26i,poiché i valori nominali elettrici differiscono significativamente all'ingresso 153A rispetto a 106A.
