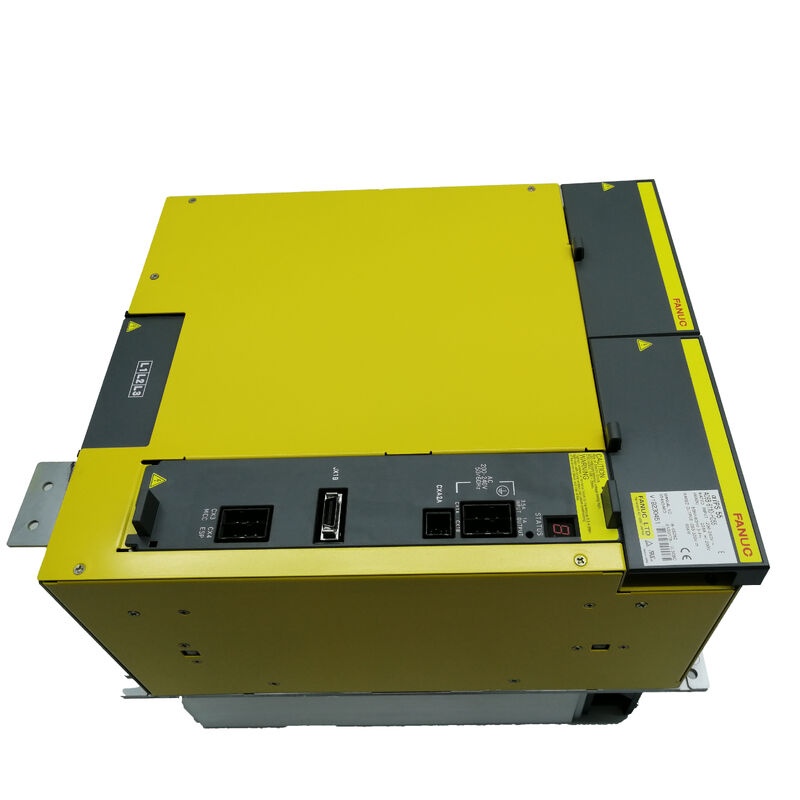

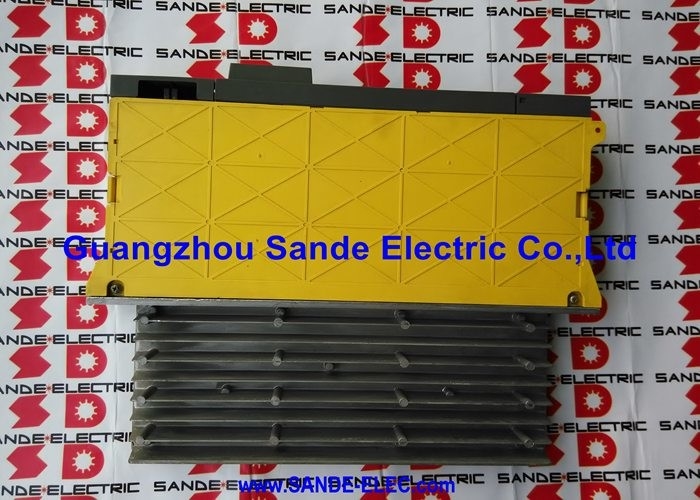

Il modulo di alimentazione A06B-6110-H055 A06B6110H055

FANUC A06B-6110-H055 | Modulo di alimentazione Alpha i aiPS 55 — 65 kW, ingresso trifase 200–240 VAC, uscita 283–339 VDC, tipo rigenerativo, serie Alpha i, origine Giappone

Codice articolo: A06B-6110-H055

Produttore: FANUC Corporation (Giappone)

Categoria prodotto: Modulo di alimentazione — Serie Alpha i (aiPS)

Modello: aiPS 55

Panoramica

Il FANUC A06B-6110-H055 è il modulo di alimentazione da 65 kW nella serie di azionamenti Alpha i di FANUC — l'alimentazione comune del bus DC che energizza un rack di moduli amplificatori servo e mandrino.

Ogni asse su un sistema di azionamento FANUC Alpha i attinge la sua potenza di azionamento e restituisce la sua energia di frenata rigenerata attraverso questo singolo modulo. L'aiPS 55 è l'unità standard più grande nella gamma di alimentatori Alpha i FANUC di classe 200 volt, classificata per le applicazioni di macchine utensili più pesanti: grandi centri di lavoro, centri di tornitura multi-asse e altre macchine con elevato numero di assi e impegnativi cicli di lavoro simultanei.

La serie Alpha i di FANUC ha rappresentato una significativa evoluzione rispetto ai precedenti azionamenti della serie Alpha.

Il sistema Alpha i integrava il monitoraggio della tensione del bus, la diagnostica dei guasti e la comunicazione con il controller CNC direttamente nei moduli di azionamento — il modulo di alimentazione comunica il suo stato al CNC in tempo reale, consentendo al controller di rispondere agli eventi del sistema di azionamento anziché semplicemente rilevarli a posteriori.

La designazione aiPS (Alpha i Power Supply) è la convenzione di denominazione per questa generazione, distinta dalla precedente designazione PSM (Power Supply Module) della serie Alpha originale.

L'A06B-6110-H055 fornisce una tensione di bus DC regolata a tutti i moduli amplificatori servo (SVM) e ai moduli amplificatori mandrino (SPM) collegati allo stesso collegamento del bus DC.

La funzione rigenerativa è integrale — quando gli assi servo decelerano o il mandrino frena, l'energia cinetica convertita in energia elettrica dai motori viene attivamente restituita all'alimentazione AC anziché dissipata come calore.

Nelle macchine con cicli di accelerazione e decelerazione frequenti, questa rigenerazione riduce il consumo energetico ed elimina il carico termico della frenata resistiva.

Specifiche chiave

Architettura del bus DC

In un sistema di azionamento FANUC Alpha i, il modulo di alimentazione è l'unico punto di connessione all'alimentazione AC principale.

Rettifica l'ingresso AC trifase a una tensione di bus DC regolata. Questo bus DC si collega quindi direttamente a tutti i moduli amplificatori servo e mandrino installati nello stesso armadio di azionamento.

I singoli moduli amplificatori SVM e SPM attingono da questo bus DC condiviso per alimentare i rispettivi motori.

Poiché il bus DC è condiviso, il bilancio energetico dell'intero sistema di azionamento è gestito centralmente.

Quando diversi assi decelerano simultaneamente, l'energia rigenerata combinata viene reimmessa nel bus DC.

L'aiPS 55 utilizza il suo circuito a front-end attivo (rigenerativo) per trasferire questa energia all'alimentazione AC trifase — un processo elettricamente pulito che non richiede resistori esterni o unità di frenata per cicli di lavoro normali.

Questa architettura significa anche che la potenza nominale del modulo di alimentazione deve coprire la domanda di potenza simultanea di picco di tutti i moduli amplificatori collegati.

La potenza nominale di 65 kW dell'A06B-6110-H055 lo rende appropriato per installazioni in cui la somma di tutta la potenza del motore collegato durante la massima domanda di accelerazione simultanea si avvicina a questa cifra.

Il dimensionamento del sistema dovrebbe tenere conto del ciclo di lavoro e della sovrapposizione tra eventi di accelerazione e decelerazione su tutti gli assi.

Contesto del sistema di azionamento serie Alpha i

L'A06B-6110-H055 fa parte della famiglia A06B-6110 — i moduli di alimentazione FANUC di classe 200 volt Alpha i.

Lo schema di denominazione all'interno di questa famiglia segue una semplice sequenza di passi di potenza:

• aiPS 15 (A06B-6110-H015) — installazioni a carico più leggero
• aiPS 26 (A06B-6110-H026) — gamma media
• aiPS 30 (A06B-6110-H030) — centro di lavoro multi-asse comune
• aiPS 45 (A06B-6110-H045) — applicazioni ad alta potenza
• aiPS 55 (A06B-6110-H055) — il massimo della serie A06B-6110, per le macchine più grandi

L'A06B-6110-H055 occupa il vertice della classe 200 volt all'interno di questa famiglia.

Le macchine che richiedono più potenza o un ingresso AC a 400 volt utilizzano una famiglia di prodotti diversa (A06B-6150 per la serie HV Alpha i a 400V).

Integrazione del sistema

L'aiPS 55 si collega all'alimentazione principale trifase della macchina tramite i terminali di ingresso.

Il bus DC di uscita si collega tramite barra di distribuzione o cavo ai connettori CX2A/CX2B dei moduli amplificatori servo e mandrino.

Un contattore magnetico tra l'alimentazione principale e i terminali di ingresso dell'aiPS 55 fornisce l'isolamento dell'alimentazione principale del sistema sotto il controllo della sequenza on/off del circuito principale del CNC.

L'aiPS comunica con il CNC tramite il collegamento di comunicazione del sistema di azionamento serie FANUC Alpha i.

Questo collegamento trasporta lo stato dell'amplificatore, i codici di allarme e i dati di monitoraggio al CNC, consentendo al CNC di visualizzare la diagnostica del sistema di azionamento sul pannello operatore e di rispondere ai guasti a livello di azionamento in tempo reale.

FAQ

D1: L'aiPS 55 mostra un allarme LED all'avvio. Qual è la causa più comune degli allarmi dell'alimentatore all'accensione iniziale?

Le cause più comuni sono: una condizione di sottotensione sull'ingresso trifase (misurare le tensioni linea-linea di ingresso e confermare che siano comprese tra 200 e 240 V), una fase mancante (confermare che tutte e tre le fasi siano presenti ed equilibrate), una connessione del bus DC cablata in modo errato ai moduli amplificatori (confermare che tutti i connettori del bus DC siano completamente inseriti) o un guasto della sequenza del contattore in cui il contattore magnetico non si è chiuso correttamente prima che il CNC comandi lo stato pronto del sistema di azionamento.

Controllare tutti e tre in sequenza prima di sospettare un guasto del modulo.

D2: L'A06B-6110-H055 aiPS 55 può essere utilizzato in una regione di alimentazione a 50 Hz?

Sì. L'aiPS 55 accetta ingressi a 50 Hz e 60 Hz. La specifica della frequenza di ingresso di 50/60 Hz conferma la compatibilità a doppia frequenza. Non è necessaria alcuna modifica o regolazione quando il modulo funziona su rete a 50 Hz. La tensione del bus DC di uscita e la capacità di gestione della potenza del modulo sono equivalenti a entrambe le frequenze.

D3: La macchina ha un aiPS 45 installato ma richiede più potenza a causa di un asse aggiunto. L'A06B-6110-H055 aiPS 55 può sostituirlo direttamente?

L'A06B-6110-H055 è un sostituto plug-compatible per qualsiasi modulo aiPS più piccolo della stessa classe da 200 volt (serie A06B-6110), a condizione che l'armadio disponga di spazio sufficiente per le dimensioni fisiche dell'aiPS 55 e che il cablaggio di alimentazione sia dimensionato per la corrente di ingresso più elevata (228 A a 200 V).

Non sono necessarie modifiche ai parametri nel CNC — la potenza nominale del modulo di alimentazione è trasparente alla configurazione del sistema di azionamento del CNC.

Confermare le dimensioni di installazione e le specifiche del cablaggio di ingresso prima di procedere.

D4: Cosa succede se l'aiPS 55 è sottodimensionato rispetto al carico totale del motore sul sistema?

Un modulo di alimentazione sottodimensionato non può mantenere una tensione di bus DC stabile sotto la domanda di accelerazione di picco. La tensione del bus DC scende al di sotto del livello minimo accettabile, il che innesca un allarme di sottotensione nei moduli amplificatori e causa il guasto del CNC.

In situazioni di sottodimensionamento cronico, la macchina scatta ripetutamente durante sequenze di accelerazione aggressive ma funziona normalmente durante cicli di lavoro più leggeri.

La soluzione è dimensionare il modulo di alimentazione alla domanda di potenza simultanea di picco effettiva, includendo un margine per la variazione del ciclo di lavoro.

D5: È necessaria un'unità di scarica rigenerativa separata con l'A06B-6110-H055?

No. L'aiPS 55 è di tipo rigenerativo attivo — restituisce l'energia di frenata direttamente all'alimentazione AC senza richiedere un resistore di scarica esterno o un'unità rigenerativa per cicli di lavoro normali.

Un'unità di scarica rigenerativa esterna viene considerata solo quando l'energia rigenerata durante un arresto di emergenza o altri eventi di frenata estremi supera la capacità di rigenerazione del modulo aiPS.

Per applicazioni standard di macchine utensili entro la potenza nominale del modulo, non sono necessari componenti di scarica aggiuntivi.
