FANUC A06B-6120-H011 | Alimentatore Alpha i PSM-11HVi — 11 kW / 400V AC / 90mm / Dissipatore esterno

HV — Cosa distingue questo modulo

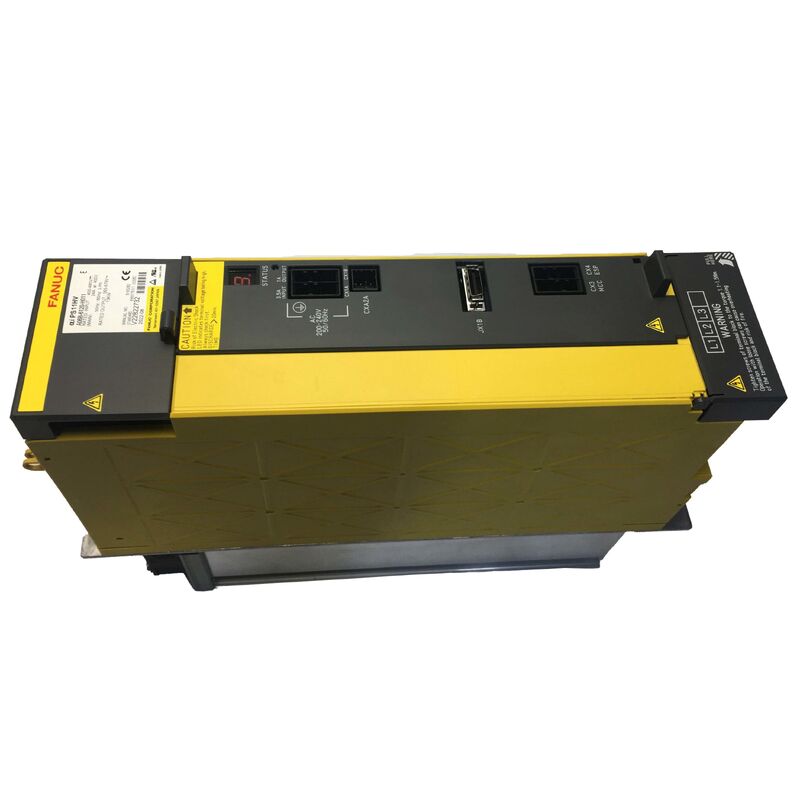

L'A06B-6120-H011 è il PSM-11HVi — l'alimentatore da 11 kW della serie Alpha i HV (High Voltage) di FANUC. La designazione HV identifica la classe di tensione di alimentazione della macchina: questo modulo accetta un ingresso trifase da 400V AC e produce il bus DC regolato che alimenta i moduli amplificatori servo e mandrino con rating HV nello stesso armadio.

Questo non è intercambiabile con la serie standard Alpha PSM da 200V (A06B-6077-H111, PSM-11). Entrambi producono 11 kW e condividono la larghezza dell'alloggiamento di 90 mm, ma l'A06B-6077 funziona con un ingresso da 200–230V AC mentre l'A06B-6120 è progettato per 400V AC. La tensione di alimentazione in ingresso della macchina determina quale sia corretto — l'installazione di un PSM della classe di tensione errata crea una discrepanza fondamentale che non può essere corretta dai parametri.

A 11 kW, il PSM-11HVi fornisce il bus DC per il sistema di azionamento Alpha i HV con rating 400V: una combinazione di moduli amplificatori mandrino HV e moduli amplificatori servo HV collegati al bus DC condiviso. La selezione della capacità corretta del PSM dipende dalla domanda continua combinata di tutti i moduli di azionamento HV collegati nell'armadio.

Specifiche chiave

Alloggiamento da 90 mm — Raffreddamento e adattamento fisico

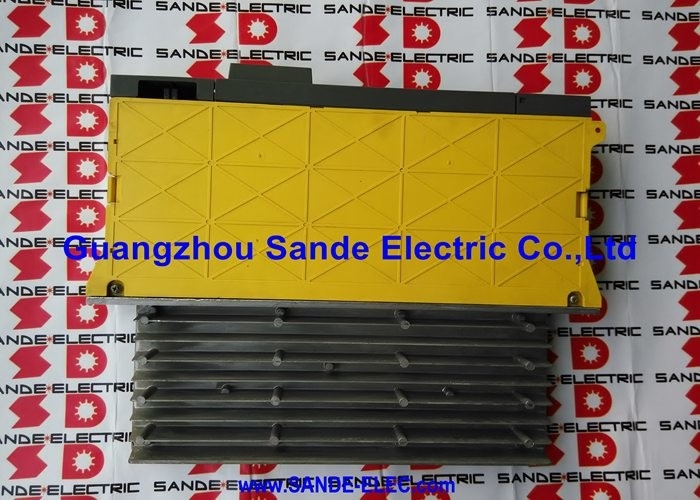

L'alloggiamento largo 90 mm del PSM-11HVi presenta un dissipatore esterno sul retro, una ventola interna che fa circolare l'aria sull'elettronica di controllo e una ventola esterna che assiste il raffreddamento del dissipatore. Entrambe le ventole sono elementi soggetti a usura — la ventola interna (fornita come ricambio separato) dovrebbe essere sostituita a intervalli programmati per mantenere le prestazioni di raffreddamento. L'usura dei cuscinetti della ventola produce rumore udibile prima che la ventola si guasti completamente; pianificare la sostituzione della ventola durante una finestra di manutenzione programmata piuttosto che attendere un allarme di raffreddamento.

Il dissipatore esterno attraversa il pannello posteriore dell'armadio. L'installazione dell'armadio richiede la profondità completa del modulo — circa 307 mm — dietro la superficie di montaggio anteriore, con spazio adeguato per il flusso d'aria del dissipatore. Bloccare il percorso di raffreddamento del dissipatore produce allarmi di sovraccarico termico sotto carico.

FAQ

D1: Qual è la differenza tra l'A06B-6120-H011 (PSM-11HVi) e l'A06B-6077-H111 (PSM-11)?

Entrambi sono alimentatori da 11 kW larghi 90 mm, ma servono classi di tensione di ingresso diverse. L'A06B-6077-H111 accetta un ingresso trifase da 200–230V AC; l'A06B-6120-H011 accetta un ingresso trifase da 400V AC. Anche i moduli di azionamento che alimentano sono diversi — l'A06B-6120 alimenta moduli di azionamento Alpha i con rating HV progettati per ingresso 400V, non la serie 200V. Confermare la tensione di alimentazione della macchina e i moduli di azionamento collegati prima di ordinare.

D2: Le schede PSM-11HVi possono essere riparate individualmente?

La scheda di controllo e la scheda di cablaggio non sono disponibili separatamente — i guasti a livello di scheda vengono indirizzati alla sostituzione o a uno specialista con capacità di riparazione a livello di componente. Il modulo transistor da 100A e le ventole di raffreddamento sono disponibili come ricambi individuali e possono essere sostituiti durante la manutenzione.

D3: Il PSM-11HVi mostra un allarme di sovratensione del bus sotto carico normale. Cosa si dovrebbe controllare?

La sovratensione del bus sotto carico normale senza frenata rigenerativa pesante indica un guasto nello stadio del raddrizzatore attivo — un circuito IGBT o di pilotaggio del gate che non sta più regolando correttamente. Non resettare e riprendere l'operazione. Un aumento incontrollato della tensione del bus DC può danneggiare i moduli di azionamento collegati. Il PSM richiede manutenzione o sostituzione prima di rimettere la macchina in produzione.

D4: La sostituzione dell'A06B-6120-H011 richiede modifiche ai parametri CNC?

No. Il PSM non memorizza parametri CNC. Dopo la sostituzione fisica, ripristinare l'alimentazione e verificare la corretta tensione del bus DC sui moduli di azionamento HV collegati prima di abilitare gli assi. Confermare che tutti i cavi di connessione e i collegamenti in fibra alla catena di azionamento siano correttamente inseriti prima di accendere.

D5: Come dovrebbe essere valutato un A06B-6120-H011 usato prima dell'installazione?

Controllare entrambe le ventole per una rotazione fluida e una velocità corretta all'accensione. Ispezionare il modulo transistor per segni visibili di stress termico o bruciature. Un'accensione statica su banco conferma che la tensione del bus appare a vuoto — ma un test di carico dinamico su un sistema di azionamento Alpha HV abbinato con carichi motore è l'unica validazione che conferma le prestazioni di commutazione del transistor in condizioni reali. Acquistare da fornitori che offrono test di carico e un periodo di garanzia dalla data di installazione.
