FANUC SERVO MOTORE A06B-0246-B101 A06B0246B101 AO6B-O246-B1O1

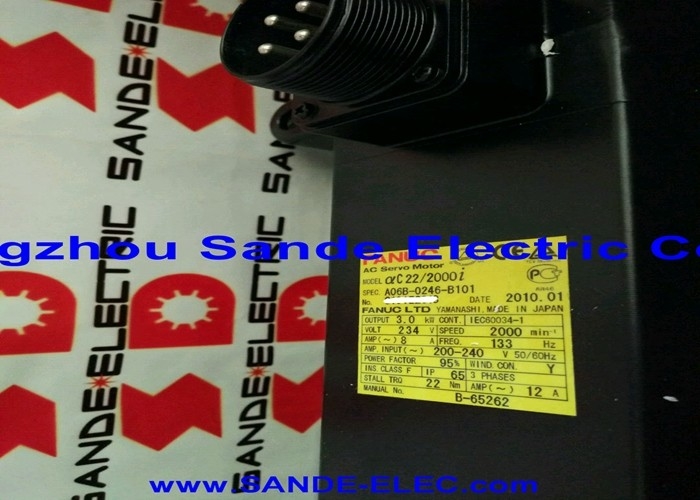

FANUC A06B-0246-B101 ∙ AC22/2000i AC Servo Motor ∙ Fusto liscio diretto / i1000 Encoder / 22 Nm Class / 2000 rpm

AC22/2000i ️ Dove si inserisce questo motore

L'A06B-0246-B101 porta la designazione AC22/2000i: classe coppia di 22 Nm a velocità massima di 2.000 giri al minuto dalla serie di servomotori Alpha C di FANUC. The 22 Nm torque class positions it between the lighter α12/3000 (12 Nm) and the heavier α30/1200 (30 Nm) motor classes — appropriate for primary feed axis drives on medium-to-large CNC machining centres and turning centres where sustained torque at moderate speed is the design requirement.

Alla velocità massima di 2.000 giri/minuta, la priorità è la potenza di coppia piuttosto che l'elevata velocità di attraversamento.000 rpm produces 20 m/min — adequate for most machining centre feed axis rapid traverse requirements while delivering the 22 Nm continuous torque that sustains cutting forces on heavier machine structures.

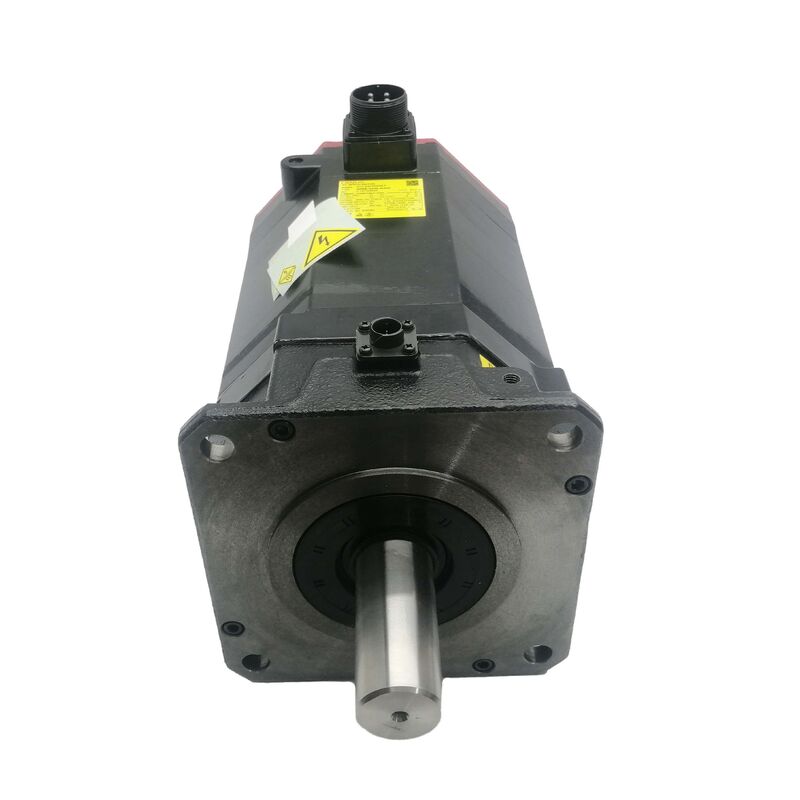

La configurazione B101 è dotata di un albero liscio retto designato SLK, il che significa che non c'è una chiavetta.Questo tipo di albero richiede la corretta coppia di fissaggio del mozzo durante l'installazione e l'ispezione periodica, in quanto la tenuta a attrito può sviluppare scivolamento sotto carichi di inversione sostenuti se la forza di tenuta si degrada nel tempo.Confirmare l'apertura del nodo di accoppiamento esistente corrisponde alla specifica dell'albero liscio prima dell'installazione.

Specificità principali

i1000 Encoder Incremental, Homing Required

L'i1000 è un codificatore incrementale. ad ogni accensione, è necessario un ciclo di riferimento-ritorno per stabilire il punto di riferimento della posizione dell'asse prima che la macchina possa produrre parti.Questo è il comportamento standard e atteso per le macchine costruite con motori di codifica incrementale della serie Alpha CSe è necessaria una posizione assoluta in fase di accensione senza orientamento, la variante del motore con un codificatore assoluto è la specifica corretta.

Domande frequenti

D1: Che cosa significa SLK (albero liscio) per la selezione dell'accoppiamento?

La trasmissione della coppia si basa interamente sull'accoppiamento a attrito tra il foro del mozzo di accoppiamento e la superficie dell'albero.Il mozzo deve essere di tipo di attrito a fuso liscio e corretto per il diametro dell'alberoLa coppia di blocco del mozzo deve essere applicata al momento dell'installazione al valore specificato dal costruttore dell'accoppiamento.un mozzo a pinza di attrito con torsione non corretta può sviluppare micro-sliding durante la vita di servizio.

D2: Quali amplificatori sono compatibili con l'A06B-0246-B101?

La classe AC22/2000i è abbinata a moduli amplificatori SVM della serie Alpha C di FANUC della famiglia A06B-6079 o A06B-6096 FSSB alla corrente nominale appropriata per la classe di motori da 22 Nm.Confirmare il modello specifico dell'amplificatore e la sua corrente nominale rispetto alla corrente nominale del motore prima dell'accoppiamentoQuesto motore non è compatibile con gli amplificatori della serie Beta.

D3: La macchina richiede l'homing ad ogni accensione.

Sì, l'i1000 è incrementale, non ha memoria di posizione assoluta e richiede un ciclo di riferimento-ritorno ad ogni accensione per stabilire l'asse di riferimento.Questo è il normale comportamento di funzionamento per macchine dotate di motori di codifica incrementale Alpha CPer la posizione assoluta senza orientamento, è necessaria una variante motrice con un pulsecoder assoluto.

D4: Dopo aver sostituito il motore con A06B-0246-B101, l'errore dell'asse seguente è maggiore di quello precedente.

Verificare che il parametro del tipo di motore del CNC corrisponda alle specifiche AC22/2000i. Verificare che il cavo di codificazione sia completamente fissato al connettore di feedback dell'amplificatore.Controllare il mozzo di accoppiamento a albero liscio un mozzo che non è pienamente fissato sul filo piatto crea uno smistamento meccanico che aggiunge attrito, che si manifesta come un errore successivo prima che l'accoppiamento fallisca meccanicamente.

D5: Da dove proviene l'A06B-0246-B101?

Attraverso il mercato di rivendita dei motori FANUC Alpha C, i rivenditori specializzati in motori CNC e le aziende di riparazione offrono servizi di scambio, superfluo testato e ricostruzione.i1000) dalla targhetta del motore installato prima di ordinareI programmi di scambio richiedono in genere il motore difettoso come ritorno del nucleo.
