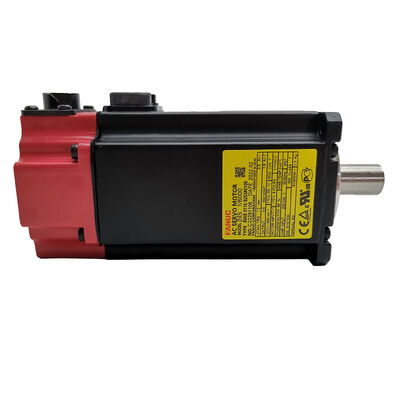

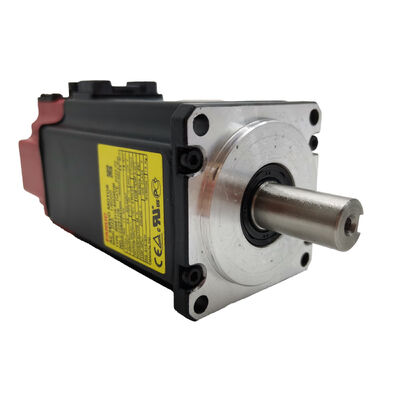

Fanuc A06B-0116-B203#0100 — Servomotore AC sigillato βiS 1/6000, 6.000 giri/min, IP67, albero con linguetta, encoder assoluto

Panoramica del prodotto

Codice articolo: A06B-0116-B203#0100

Cercato anche come: A06B0116B203, FANUC A06B-0116-B203#0100, Fanuc A06B0116B2030100

Modello motore: βiS 1/6000 (Beta iS 1/6000)

Classificazione: Servomotore brushless AC sigillato Fanuc serie Beta iS — Coppia di stallo 1,2 Nm, velocità massima 6.000 giri/min, albero dritto con linguetta, senza freno, encoder assoluto B64iA, sigillato IP67

Specifiche tecniche

Dove si colloca il βiS — e perché esiste

Prima di specificare o acquistare questo motore, è utile capire dove si colloca la serie Fanuc βiS rispetto alle famiglie αiS e αiF, più ampiamente discusse. La distinzione non riguarda semplicemente le dimensioni o la coppia erogata — riguarda la filosofia di progettazione alla base di ciascuna linea di prodotti.

I motori αiS e αiF sono stati progettati per i massimi livelli di prestazioni servo: massima risoluzione di feedback (1.000.000 ppr), minimo cogging, larghezza di banda servo ottimizzata e precisione del loop di posizione di picco su centri di lavoro multi-asse impegnativi e applicazioni a cinque assi. Sono componenti di fascia alta, prezzati di conseguenza e specificati su macchine dove tali livelli di prestazione sono sia richiesti che giustificati.

Il serie βiS (Beta iS) occupa una posizione diversa. Costruiti attorno allo stesso ecosistema di encoder seriali Fanuc e compatibili con le piattaforme CNC Fanuc di generazione αi, i motori βiS sono progettati per applicazioni in cui le solide prestazioni servo sono importanti, ma l'estremo limite delle prestazioni αiS/αiF non è richiesto — centri di foratura-maschiatura compatti, torni a torretta multipla, rettificatrici cilindriche, piccoli centri di lavoro e apparecchiature di automazione ottimizzate per i costi. Il βiS utilizza l' encoder B64iA a 64.000 ppr anziché 1.000.000 ppr della serie αi — una differenza di risoluzione significativa sugli assi di contornatura ultra-precisi ma in gran parte irrilevante sulle operazioni punto-punto e ad asse singolo che i motori βiS servono prevalentemente.

L'A06B-0116-B203#0100 è il modello 1,2 Nm / 6.000 giri/min — il punto di ingresso del telaio βiS 1 — e il suffisso #0100 designa la variante completamente Sigillato IP67. Questo aggiornamento di tenuta, non le prestazioni del motore base, è ciò che distingue questa specifica configurazione dal B203 standard.

Sigillato IP67 — Cosa offre realmente il suffisso #0100

Ogni A06B-0116-B203#0100 offre protezione IP67 — confermata dal suffisso #0100 che lo distingue dal B203 base con il normale IP65. La differenza tra IP65 e IP67 non è trascurabile quando il motore si trova su un asse di una macchina utensile.

IP65 protegge dall'ingresso di polvere e da getti d'acqua diretti — adeguato per la maggior parte degli ambienti CNC in cui il motore è montato lontano dalla zona di taglio ed esposto principalmente a nebbia di refrigerante e schizzi occasionali.

L'IP67 va oltre: protezione contro l'immersione temporanea in acqua fino a un metro di profondità per un massimo di trenta minuti. In termini di macchine utensili, ciò significa che il motore resiste a inondazioni dirette di refrigerante, spruzzi di refrigerante ad alta pressione che raggiungono il corpo del motore, accumulo di refrigerante nella tasca di montaggio del motore e pulizie aggressive con lavaggio ad acqua senza che il refrigerante penetri nell'alloggiamento del motore e raggiunga gli avvolgimenti o l'encoder.

Per le macchine in cui il βiS 1/6000 è montato in una posizione che vede regolarmente il contatto con il refrigerante — un azionamento dell'asse Z all'interno di un centro di lavoro compatto, un motore dell'asse X su un tornio a torretta multipla vicino alla zona di taglio, o qualsiasi asse in cui il motore non può essere fisicamente schermato dal flusso di refrigerante — l'IP67 è la specifica corretta. Specificare IP65 in un ambiente IP67 è una scommessa sulla sopravvivenza del motore alla progressiva degradazione delle guarnizioni, che perderà nel tempo.

Il albero OD da 14 mm con linguetta e l'alloggiamento sigillato IP67 lavorano insieme come interfaccia esterna completa di questo motore. La geometria dell'albero è standardizzata all'interno del telaio βiS 1 e corrisponde ai mozzi di accoppiamento montati sulle macchine che specificano questo motore.

Velocità massima 6.000 giri/min — Più dell'αiF 1/5000 per applicazioni ad alto ciclo

Un dettaglio degno di nota per chiunque confronti l'A06B-0116-B203#0100 con i motori Fanuc αiF 1/5000 della stessa classe di potenza: il βiS 1/6000 raggiunge i 6.000 giri/min, mentre la famiglia αiF 1/5000 si ferma a 5.000 giri/min. Su alcune applicazioni — in particolare lavori di foratura-maschiatura ad alta velocità con utensili compatti e movimenti d'asse frequenti di avvio-arresto — questo limite di 1.000 giri/min si traduce direttamente in tempi di traslazione dell'asse più brevi su movimenti a corsa ridotta.

A 6.000 giri/min su una vite a ricircolo di sfere con passo da 5 mm in accoppiamento diretto, l'asse si muove a 30 m/min. Su un centro di lavoro compatto in cui la velocità di rapido limita il tempo ciclo su movimenti di avvicinamento e ritrazione utensile a breve distanza, il margine aggiuntivo sopra i 5.000 giri/min riduce i tempi non di taglio su lavori ad alto ciclo. Questo è un reale vantaggio applicativo per operazioni di foratura-maschiatura e fresatura leggera, piuttosto che un dettaglio di specifica senza conseguenze pratiche.

Allo stesso tempo, 1,2 Nm di coppia di stallo sono l'abbinamento corretto per questa gamma di velocità — il motore è ottimizzato per posizionamenti rapidi a basso carico, non per tagli sostenuti ad alta coppia. Le applicazioni che richiedono coppia sostenuta sotto carichi di taglio pesanti e interrotti sono meglio servite da motori più grandi, indipendentemente dalla velocità nominale.

Encoder assoluto B64iA: mantenimento della posizione senza il prezzo di 1M ppr

Il B64iA montato sull'A06B-0116-B203#0100 è un encoder assoluto seriale che fornisce 64.000 impulsi per rivoluzione — una risoluzione che può sembrare modesta rispetto all'A1000 da 1.000.000 ppr della serie αiS/αiF, ma nel contesto delle applicazioni servite da questo motore, fornisce una qualità del loop di posizione del tutto adeguata.

Funzionamento assoluto significa nessuna homing all'accensione. La posizione dell'albero multi-giro viene mantenuta allo spegnimento dalla batteria di backup nell'amplificatore servo serie Fanuc βi. Ogni volta che il CNC si accende, la coordinata dell'asse è immediatamente disponibile senza alcun movimento di ritorno di riferimento. Per le macchine che cambiano ciclo di alimentazione tra i turni o si riprendono da eventi di allarme, questo comportamento operativo elimina la sequenza di homing all'avvio richiesta dai sistemi con encoder incrementali — un reale risparmio di tempo che si accumula ogni giorno di produzione.

A 64.000 conteggi per rivoluzione su una vite a ricircolo di sfere con passo da 5 mm, il loop di posizione si chiude con una risoluzione di circa 78 nanometri per conteggio. Per i compiti di posizionamento che il βiS 1/6000 gestisce tipicamente — foratura di posizione di fori, cicli di avvicinamento e ritrazione maschiatura, posizionamento a torretta multipla su un tornio a torretta multipla — questa risoluzione è più che sufficiente per le tolleranze prodotte dalle operazioni.

Il B64iA comunica tramite lo stesso protocollo encoder seriale Fanuc utilizzato dalla serie di amplificatori βi, rendendolo completamente integrato nel sistema di azionamento Fanuc βi senza alcuna adattamento dell'interfaccia. La manutenzione della batteria segue la stessa disciplina degli altri sistemi encoder assoluti Fanuc: sostituire la batteria di backup nell'amplificatore servo quando il CNC emette un allarme di batteria scarica. L'esaurimento completo della batteria reimposta il contatore e richiede una procedura di ri-riferimento una tantum.

Albero dritto con linguetta: trasmissione sicura della coppia in un motore a telaio piccolo

L'albero dritto da 14 mm con linguetta sull'A06B-0116-B203#0100 è l'interfaccia di accoppiamento corretta per i mozzi di accoppiamento montati sulle macchine che specificano questo motore. Con una coppia di stallo di 1,2 Nm, la linguetta trasmette la coppia attraverso un innesto meccanico positivo piuttosto che affidarsi esclusivamente al bloccaggio per attrito — importante per gli assi che invertono frequentemente e dove le vibrazioni potrebbero allentare un accoppiamento solo per attrito nel tempo.

Il albero OD da 14 mm è specifico per il telaio βiS 1. È più piccolo dei diametri degli alberi dei motori αiF e αiS con potenze simili, il che riflette l'involucro fisico più compatto del βiS. Questa differenza fisica significa che i mozzi di accoppiamento delle famiglie di motori Fanuc più grandi non sono trasferibili al βiS 1 — il foro del mozzo deve essere specifico per il diametro dell'albero da 14 mm di questo motore.

Poiché l'A06B-0116-B203#0100 non ha freno(confermato dalla designazione B203), la procedura di trasferimento del mozzo di accoppiamento durante la sostituzione del motore è semplice: rimuovere il mozzo utilizzando un estrattore appropriato, verificare che la linguetta e la scanalatura non siano danneggiate, montare il nuovo motore, reinstallare il mozzo con la linguetta inserita e fissare secondo le specifiche di coppia del produttore dell'accoppiamento. La configurazione senza freno mantiene il corpo del motore più corto e leggero, il che rappresenta un reale vantaggio di imballaggio su macchine compatte dove l'accesso al motore è limitato e lo spazio è ridotto.

Compatibilità amplificatore e CNC

L'A06B-0116-B203#0100 funziona con amplificatori servo serie Fanuc βi (βiSV). I moduli amplificatori βiSV sono le unità di azionamento compatte e ottimizzate per i costi, progettate per la famiglia di motori βiS — più piccole nell'ingombro del pannello rispetto ai moduli αiSV e di conseguenza con una corrente nominale inferiore, abbinate alla modesta classe di potenza del βiS.

Le piattaforme CNC compatibili includono Fanuc Serie 0i-D, 0i-F, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B e 32i. Il motore e l'amplificatore comunicano tramite la stessa architettura di collegamento seriale Fanuc utilizzata nelle famiglie di prodotti αi e βi — la differenza tra βiSV e αiSV risiede nel set di parametri del motore e nella corrente nominale, non nel protocollo di comunicazione CNC-amplificatore.

Quando si installa questo motore come sostituzione, verificare che i parametri dell'asse CNC siano impostati sul tipo di motore βiS 1/6000 dal database dei parametri servo di Fanuc. Nelle versioni CNC più recenti, l'autodetezione del tipo di motore tramite i dati dell'encoder B64iA potrebbe popolare automaticamente i parametri — verificare il risultato rispetto alla configurazione prevista prima di avviare la produzione.

Varianti della serie A06B-0116-B203

Il suffisso #0100 è l'unica differenza di configurazione rispetto al B203 base — tenuta IP67 al posto di IP65. Coppia, velocità, encoder e geometria dell'albero sono identici. Specificare il #0100 quando l'ambiente di montaggio del motore comporta esposizione diretta al refrigerante; il B203 base per ambienti protetti standard.

Applicazioni tipiche

Centri di lavoro CNC compatti e centri di foratura-maschiatura. Azionamenti degli assi di avanzamento su macchine verticali di piccolo formato e macchine di foratura-maschiatura dove il telaio βiS 1 si adatta ai vincoli meccanici di imballaggio e il limite di 6.000 giri/min supporta viaggi rapidi dell'asse su movimenti a corsa ridotta con tempi ciclo ridotti.

Torni CNC a torretta multipla. Azionamenti degli assi X e Z su macchine di tornitura a torretta multipla dove l'ingombro ridotto del motore è una necessità di imballaggio, la tenuta IP67 gestisce la vicinanza alla zona refrigerante e l'encoder assoluto semplifica il posizionamento della torretta e della slitta dopo l'accensione.

Rettificatrici cilindriche CNC. Azionamenti degli assi di avanzamento su rettificatrici cilindriche e interne CNC dove le dimensioni del telaio βiS 1/6000 si adattano a design compatti dell'asse della mola e del mandrino portapezzo, e l'encoder assoluto supporta il richiamo immediato della posizione dopo l'accensione della macchina tra i cicli di rettifica.

Automazione e assi di movimentazione ottimizzati per i costi. Assi di posizionamento su apparecchiature di automazione controllate da Fanuc, sistemi di movimentazione pezzi e assi di macchine secondarie dove la combinazione amplificatore βiSV e motore βiS offre prestazioni servo in anello chiuso affidabili a un costo di sistema inferiore rispetto alla piattaforma αiS/αiF.

FAQ

D1: Qual è la differenza pratica tra il βiS 1/6000 e un Fanuc αiF 1/5000 con potenza simile?

Entrambi erogano 0,5 kW di potenza a livelli di coppia di stallo simili, ma tre differenze sono importanti in pratica. Primo, velocità massima: il βiS 1/6000 raggiunge 6.000 giri/min contro i 5.000 giri/min dell'αiF — un vantaggio sui rapidi su assi compatti. Secondo, risoluzione encoder: il βiS utilizza il B64iA a 64.000 ppr; l'αiF utilizza l'A1000 a 1.000.000 ppr — l'αiF vince sulla qualità di contornatura e finitura superficiale per lavori di precisione impegnativi. Terzo, costo del sistema: l'amplificatore βiSV è meno costoso dell'αiSV. Per foratura-maschiatura, torretta multipla e posizionamento CNC standard, il βiS è la scelta più efficiente in termini di costi; per contornatura di alta precisione o lavori a cinque assi impegnativi, l'αiF è la specifica corretta.

D2: Il suffisso #0100 significa che questo motore ha specifiche di prestazioni diverse dal B203 base?

No — il suffisso #0100 cambia solo il livello di tenuta da IP65 a IP67. Coppia di stallo (1,2 Nm), velocità massima (6.000 giri/min), tipo di albero (dritto con linguetta, 14 mm), encoder (B64iA assoluto) e configurazione freno (nessuno) sono identici tra il B203 e il B203#0100. La tenuta IP67 è l'unica distinzione, ed esiste specificamente per installazioni in cui il motore è esposto a contatto diretto con refrigerante, inondazioni o spruzzi ad alta pressione che penetrerebbero alla fine le guarnizioni IP65.

D3: Questo motore richiede un ciclo di ritorno di riferimento (homing) ad ogni accensione del CNC?

No. Il B64iA è un encoder assoluto seriale — la posizione dell'albero multi-giro viene mantenuta allo spegnimento dalla batteria di backup nell'amplificatore servo Fanuc βi. Quando il CNC si accende, la coordinata dell'asse è immediatamente nota senza alcun movimento di homing. Questo è uno dei principali vantaggi operativi della famiglia di motori βiS rispetto ai vecchi sistemi con encoder incrementali. Sostituire la batteria di backup dell'amplificatore tempestivamente quando il CNC emette un allarme di batteria scarica — consentire alla batteria di esaurirsi completamente reimposta il contatore multi-giro e richiede una procedura di ri-riferimento una tantum.

D4: Quale amplificatore Fanuc è richiesto per l'A06B-0116-B203#0100?

Questo motore richiede un amplificatore servo serie Fanuc βi (βiSV). Le unità βiSV sono i moduli di azionamento compatti progettati specificamente per la famiglia di motori βiS, con correnti nominali abbinate alla classe di potenza βiS. Le piattaforme CNC compatibili includono Fanuc Serie 0i-D, 0i-F, 16i, 18i, 21i, 30i e 31i. Il motore non è compatibile con amplificatori αiSV (che sono dimensionati e parametrizzati per motori αiS/αiF) o con amplificatori serie β non-i. Confermare sempre che il set di parametri dell'asse corrisponda al tipo di motore βiS 1/6000 dopo l'installazione.

D5: Il suffisso B203 indica nessun freno — è sicuro per tutti i tipi di asse?

La configurazione senza freno è corretta e sicura per assi orizzontali e qualsiasi asse in cui non agisce alcuna forza gravitazionale netta lungo la direzione di rotazione dell'albero. Su questi assi, il servo blocco dell'amplificatore servo βiSV mantiene la posizione mentre l'amplificatore è attivo, e l'asse non deriva a servo-off su un piano orizzontale. Per assi verticali o avanzamenti inclinati dove il motore deve sostenere un carico gravitazionale a servo-off — quando l'amplificatore è spento, in guasto o in arresto di emergenza — è necessaria una variante del motore con freno. L'equivalente dotato di freno in questa serie è l' A06B-0116-B576 (freno a molla 24V, albero dritto con linguetta, stesse opzioni di encoder e tenuta). Non montare mai il B203 senza freno su un'applicazione ad asse verticale originariamente progettata per un motore con freno.
