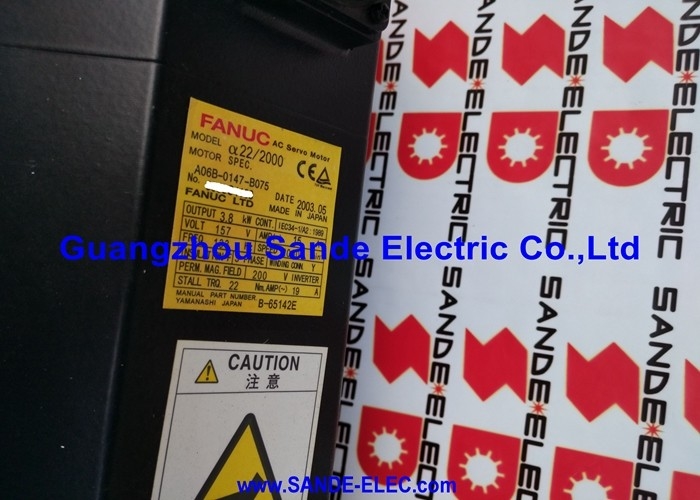

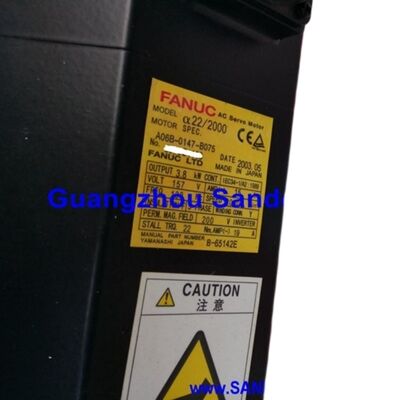

Fanuc A06B-0147-B075 — Servomotore AC α22/2000 ad alta coppia, albero dritto, codificatore a impulsi A64, 22 Nm

Panoramica del prodotto

Codice articolo: A06B-0147-B075

Cercato anche come: A06B0147B075, Fanuc A06B-0147-B075, FANUC A06B0147B075

Modello motore: α22/2000

Classificazione: Servomotore AC brushless Fanuc Alpha Series — Coppia di stallo 22 Nm, 2.000 giri/min, albero liscio dritto, senza freno, codificatore a impulsi incrementale A64, IP65

Il motore nel contesto

Il Fanuc A06B-0147-B075 appartiene alla serie originale Fanuc alpha — non alle più recenti famiglie αi o αiS, ma alla piattaforma alpha di prima generazione che ha alimentato un gran numero di macchine utensili controllate da Fanuc negli anni '90 e nei primi anni 2000. Molte di queste macchine sono ancora in produzione oggi e, quando l'A06B-0147-B075 si guasterà, reperire un ricambio corretto non è sempre semplice. Capire esattamente cos'è questo motore — e cosa lo distingue da varianti strettamente correlate — è il punto di partenza per ottenere il pezzo giusto.

A 22 Nm di coppia di stallo e 2.000 giri/min, l'α22/2000 è un motore ad alta coppia e velocità moderata progettato per le applicazioni di assi di avanzamento più pesanti delle macchine utensili di grande formato: azionamenti pesanti del piano mobile sui centri di lavoro a portale, avanzamenti principali della slitta su grandi centri di tornitura e azionamenti degli assi principali su attrezzature di lavorazione per impieghi gravosi dove il carico dell'asse richiede più di quanto i motori più piccoli della serie alpha possano sostenere.

La configurazione base dell'A06B-0147-B075 è: albero dritto liscio (senza linguetta), senza freno, codificatore a impulsi incrementale A64. Ogni elemento è importante per l'ordinazione del ricambio — un motore con linguetta (suffisso #7008), un freno (serie B175) o un encoder diverso è un pezzo diverso.

Specifiche tecniche

Coppia di stallo 22 Nm: cosa significa su un asse di macchina pesante

Ventidue Newton-metri di coppia di stallo continua collocano l'α22/2000 nella fascia alta della famiglia originale di servomotori Fanuc alpha. Questo non è un motore per assi di posizionamento leggeri o centri di lavoro compatti. Appartiene a macchine in cui la massa dell'asse, le forze di taglio e le richieste di carico sostenuto superano ciò che i motori più piccoli della serie alpha — l'α6, l'α12, l;α15 — possono gestire.

Su una vite a ricircolo di sfere con passo da 10 mm e efficienza del 90%, 22 Nm sostengono circa 12,4 kN di forza assiale. Questo tipo di forza assiale sostenuta copre gli azionamenti pesanti del piano mobile sui grandi centri di lavoro orizzontali, gli assi della slitta di tornitura sostanziali che gestiscono pezzi di grande diametro e gli azionamenti degli assi principali di macchine per impieghi gravosi dove il carico dell'asse richiede più di quanto i motori più piccoli della serie alpha possano sostenere.

La velocità nominale di 2.000 giri/min riflette il tipo di asse servito da questo motore. Assi grandi e pesanti con passi di viti a ricircolo di sfere sostanziali non necessitano di velocità dell'albero di 4.000 o 5.000 giri/min — necessitano di coppia. A 2.000 giri/min con una vite a ricircolo di sfere da 20 mm di passo, l'α22/2000 aziona l'asse a 40 m/min in accoppiamento diretto. Questo è un movimento rapido pratico per un grande centro di lavoro senza richiedere ingranaggi intermedi che aggiungerebbero gioco e complessità meccanica.

A 3,7 kW di potenza nominale, il motore assorbe 15 A dall'alimentazione motore da 157 V in condizioni nominali — dati che corrispondono all'uscita nominale dell'amplificatore αSVU1-80 per questa classe di motori.

Albero dritto liscio: la configurazione base

L'A06B-0147-B075 è dotato di un albero dritto e liscio senza linguetta — la designazione SLK (slick) nella descrizione del motore Fanuc. Questa è l'interfaccia di accoppiamento standard per macchine che utilizzano mozzi di accoppiamento a pinza a frizione o giunti a disco flessibili sull'albero motore.

A 22 Nm di coppia di stallo, la scelta dell'accoppiamento per questo motore richiede una vera attenzione. Un mozzo di accoppiamento dimensionato solo per la coppia di stallo potrebbe essere marginale rispetto alla coppia di picco che l'asse sperimenta durante un'accelerazione aggressiva. L'accoppiamento deve essere dimensionato per la piena richiesta di coppia di picco, non solo per la cifra di stallo sostenuta, per evitare slittamenti durante cicli di accelerazione intensi. I design di accoppiamento con mozzo diviso a questo livello di coppia sono prodotti industriali standard — il diametro dell'albero dell'α22/2000 accetta direttamente questi mozzi.

Per le macchine in cui il componente azionato richiede un foro scanalato — un giunto a ingranaggi, una flangia rigida o qualsiasi mozzo in cui è richiesta una linguetta dal design del giunto — la variante A06B-0147-B075#7008 è dotata di una linguetta sull'albero. La variante con linguetta e la variante base SLK sono altrimenti identiche in termini di prestazioni. La corretta specifica dell'albero deve corrispondere al mozzo di accoppiamento nella macchina.

Senza freno: blocco servo su applicazioni orizzontali per assi pesanti

Il numero di parte base B075 non include un freno elettromagnetico. La posizione a riposo è mantenuta dal blocco servo dell'amplificatore servo Fanuc α series — il loop di posizione attivo, l'encoder A64 che fornisce feedback continuo della posizione e l'amplificatore che fornisce corrente correttiva per mantenere l'angolo dell'albero comandato.

Per gli azionamenti del piano mobile orizzontale, gli avanzamenti della slitta e gli azionamenti della sella che l'α22/2000 serve tipicamente, il blocco servo è del tutto adeguato. Questi assi non hanno una forza gravitazionale netta che agisce nella direzione di rotazione dell'albero e il blocco servo mantiene un asse pesante a riposo in modo affidabile senza deriva.

La variante con freno per questo motore è la serie A06B-0147-B175 (non B075). Il B175 aggiunge un freno di mantenimento a molla per assi verticali o avanzamenti inclinati dove è richiesto un mantenimento meccanico a servo-off. Se il motore guasto della macchina era un B175, il B075 non è un ricambio appropriato — il freno fornisce una funzione di sicurezza che il blocco servo non può replicare.

Codificatore a impulsi A64: encoder incrementale sulla piattaforma Alpha originale

L'encoder montato sull'A06B-0147-B075 è l' A64 — il codificatore a impulsi incrementale da 64.000 conteggi per rivoluzione utilizzato in tutta la serie originale di motori Fanuc alpha. Questo non è l'encoder assoluto seriale della generazione αi. È un encoder incrementale a segnale parallelo che comunica tramite l'interfaccia a impulsi differenziali standard della piattaforma amplificatore alpha originale.

Incrementale significa che è necessaria l'homing. Ogni volta che il CNC si accende — dopo uno spegnimento programmato, dopo un'interruzione di corrente, dopo il recupero da un allarme — l'asse deve eseguire un ciclo di ritorno di riferimento per stabilire la sua coordinata macchina. Il CNC non conosce la posizione dell'asse finché non viene trovato il marcatore di riferimento. Per macchine di grande formato in cui il movimento di homing attraversa una porzione sostanziale dell'intervallo di percorrenza dell'asse, questo ciclo di homing è un vero e proprio passaggio operativo che deve essere gestito correttamente nella sequenza di avvio della macchina.

64.000 ppr. A 64.000 conteggi per rivoluzione su una vite a ricircolo di sfere da 20 mm di passo, ogni conteggio dell'encoder corrisponde a 312 nanometri di spostamento lineare. Per le applicazioni per impieghi gravosi servite da questo motore, questa risoluzione è adeguata per la precisione di posizionamento richiesta. La ripetibilità sub-micrometrica non è l'obiettivo di progettazione per un asse di un grande centro di lavoro a portale che aziona un piano mobile da 500 kg — è richiesto un posizionamento affidabile, accurato e ripetibile entro le tolleranze richieste dall'operazione di lavorazione.

Encoder A64 vs seriali. Quando si cerca un ricambio per l'A06B-0147-B075, confermare che il CNC e l'amplificatore siano della generazione alpha originale che si aspetta segnali encoder paralleli A64. Gli amplificatori della generazione αi si aspettano il protocollo encoder seriale — un motore della serie α (non αi) non può essere utilizzato con amplificatori αi senza un adattatore, e viceversa. Questa corrispondenza di generazione è l'errore di approvvigionamento più comune su macchine che utilizzano hardware della serie alpha originale.

Amplificatori e sistemi CNC compatibili

L'A06B-0147-B075 è progettato per gli amplificatori servo Fanuc α (alpha originale) series — in particolare l' αSVU1-80 (unità da 80 A) specificato per il motore α22/2000. Questo è l'amplificatore SVU alpha originale, non l'αiSV della più recente generazione αi. Il motore non è compatibile con gli amplificatori delle serie αi o αiS.

Le piattaforme CNC compatibili includono Fanuc Serie 15, 16 e 18 della generazione alpha originale — i sistemi CNC che erano attuali al momento dell'introduzione della piattaforma servo α series. I CNC più recenti che utilizzano la piattaforma amplificatore servo αi non sono compatibili con questo motore senza hardware di interfaccia appropriato.

Quando l'A06B-0147-B075 si guasta e la macchina è ferma, la priorità è la sostituzione "come per come": stesso modello di motore, stessa configurazione dell'albero, stesso tipo di encoder. L'installazione di un motore di una generazione diversa — anche con coppia e velocità nominali identiche — non funzionerà con l'amplificatore esistente se il protocollo dell'encoder è diverso.

Varianti chiave della serie A06B-0147

Il numero base B075 è la configurazione standard IP65 con albero dritto liscio e senza freno. Il suffisso #7008 aggiunge una linguetta; il suffisso #7076 migliora la sigillatura a IP67. Confermare sempre la configurazione esatta del suffisso che corrisponde alla macchina prima di ordinare.

Applicazioni tipiche

Azionamento principale del piano mobile su grandi centri di lavoro orizzontali. Azionamenti della sella e del piano mobile X e Y su grandi centri di lavoro orizzontali dove le masse pesanti del pezzo e del fissaggio richiedono la coppia di stallo di 22 Nm che i motori alpha più piccoli non possono fornire. L'α22/2000 era una specifica comune per questi assi su apparecchiature controllate da Fanuc 16 e 18.

Azionamenti pesanti della slitta e della traversa su grandi centri di tornitura CNC. Azionamenti della slitta Z su centri di tornitura CNC di grande diametro dove la massa della slitta e la forza di avanzamento sostenuta durante operazioni di tornitura pesanti richiedono un'elevata coppia sostenuta a velocità moderata.

Assi di avanzamento dei centri di lavoro a portale. Azionamenti degli assi X, Y e Z su centri di lavoro a portale dove la massa del ponte o della sella raggiunge diverse centinaia di chilogrammi e il budget di carico dell'asse richiede 22 Nm di coppia continua sull'albero motore.

Azionamenti principali su macchine transfer per impieghi gravosi e macchine speciali. Assi di posizionamento principali su linee di trasferimento, stazioni di lavorazione speciali e attrezzature di automazione per impieghi gravosi controllate da sistemi CNC Fanuc 15 o 16 originali dove il motore è rimasto in servizio dalla sua installazione originale.

Sostituzione sul campo su macchine con amplificatori Fanuc alpha originali. Qualsiasi macchina dotata di amplificatori αSVU1-80 e motori α22/2000 dove il motore ha raggiunto la fine della sua vita utile o si è guastato e richiede una sostituzione "come per come" per ripristinare la produzione.

FAQ

D1: Qual è la differenza tra l'A06B-0147-B075 e l'A06B-0147-B075#7008?

Il codice articolo base A06B-0147-B075 ha un albero dritto liscio senza linguetta — il mozzo di accoppiamento si fissa al diametro esterno dell'albero liscio utilizzando un'interfaccia a frizione con mozzo diviso. La variante con suffisso #7008 ha lo stesso albero dritto ma include una linguetta lavorata, che consente a un mozzo di accoppiamento scanalato di trasmettere coppia attraverso la linguetta anziché solo per attrito. Tutte le altre specifiche — coppia, velocità, encoder, configurazione del freno e compatibilità dell'amplificatore — sono identiche. La corretta specifica dell'albero deve corrispondere al design del mozzo di accoppiamento nella macchina.

D2: L'A06B-0147-B075 utilizza un encoder assoluto o incrementale?

Il codificatore a impulsi A64 su questo motore è incrementale, non assoluto. La posizione non viene mantenuta durante gli eventi di spegnimento. Ogni volta che il CNC Fanuc si accende, l'asse deve eseguire un ciclo di ritorno di riferimento (homing) per stabilire la sua coordinata macchina prima che la produzione possa riprendere. Questo è il comportamento standard per i motori della serie alpha originale — l'encoder assoluto è stato introdotto nella più recente generazione αi. Le macchine costruite attorno a questo motore hanno già le loro sequenze di homing programmate; la sequenza deve essere seguita ad ogni accensione del CNC.

D3: L'A06B-0147-B075 è compatibile con i più recenti amplificatori Fanuc αi series?

No. L'A06B-0147-B075 utilizza l' encoder incrementale parallelo A64, che comunica tramite l'interfaccia encoder della serie alpha originale. Gli amplificatori Fanuc αi series si aspettano il protocollo encoder seriale utilizzato dai motori αiS e αiF — questi due sistemi encoder sono incompatibili senza un adattatore di interfaccia. L'A06B-0147-B075 richiede un amplificatore Fanuc α series originale (αSVU1-80). L'installazione di questo motore su un amplificatore αi senza l'hardware adattatore appropriato comporterà errori di comunicazione dell'encoder.

D4: L'A06B-0147-B075 può sostituire l'A06B-0147-B175 (variante con freno)?

Non senza prima valutare i requisiti di sicurezza dell'asse. La variante B175 è dotata di un freno elettromagnetico a molla, il che significa che è stata specificata per un asse che richiede mantenimento meccanico a servo-off — tipicamente un asse verticale o un avanzamento inclinato dove la gravità causerebbe movimento senza il freno. Il B075 non ha freno e mantiene la posizione solo tramite blocco servo. L'installazione di un B075 su un asse progettato per un B175 elimina quella funzione di sicurezza meccanica. Se l'asse è confermato orizzontale senza componente di carico gravitazionale, il B075 potrebbe essere accettabile — ma questa determinazione deve essere fatta dal costruttore della macchina o da un ingegnere qualificato, non data per scontata.

D5: Questo è un motore della serie alpha più vecchio — è ancora riparabile?

Sì. L'A06B-0147-B075 rimane in servizio su una base installata significativa di macchine utensili controllate da Fanuc in tutto il mondo, e il motore è riparabile. Le strutture qualificate per la riparazione di servomotori possono sostituire cuscinetti, guarnizioni e il codificatore a impulsi A64 per riportare un'unità usurata o danneggiata alle specifiche. Sono disponibili anche unità ricondizionate e in cambio da specialisti di servomotori. Per i siti in cui la macchina non può essere economicamente aggiornata a una piattaforma CNC e amplificatore di generazione attuale, mantenere l'hardware esistente della serie alpha attraverso motori riparati o ricondizionati è la via pratica ed economica per mantenere la macchina in produzione.
