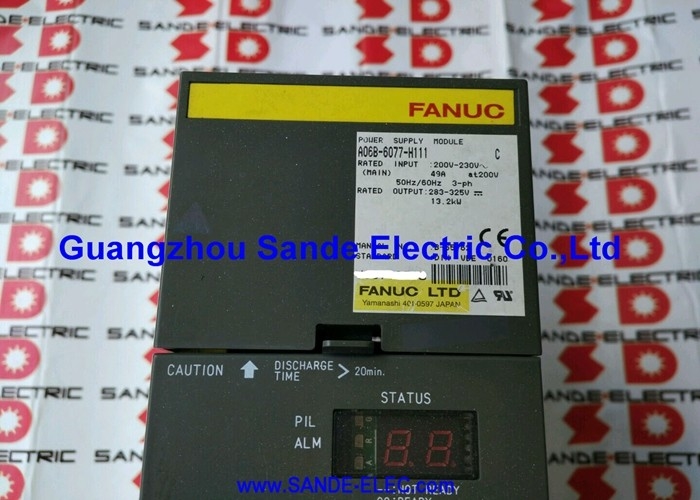

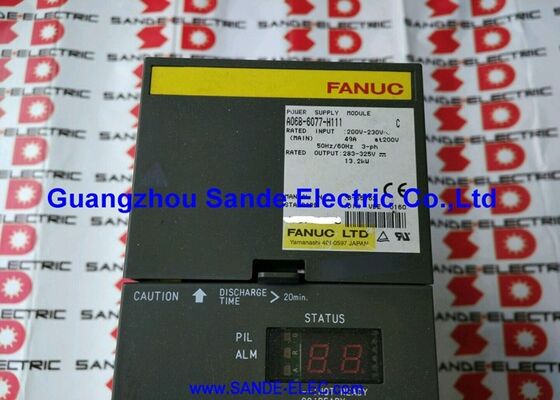

Fanuc A06B-6077-H111 | Modulo di alimentazione Alpha PSM-11 — Convertitore di potenza servo, 13,2 kW, 200–230 V CA trifase, 49 A, 283–325 V CC

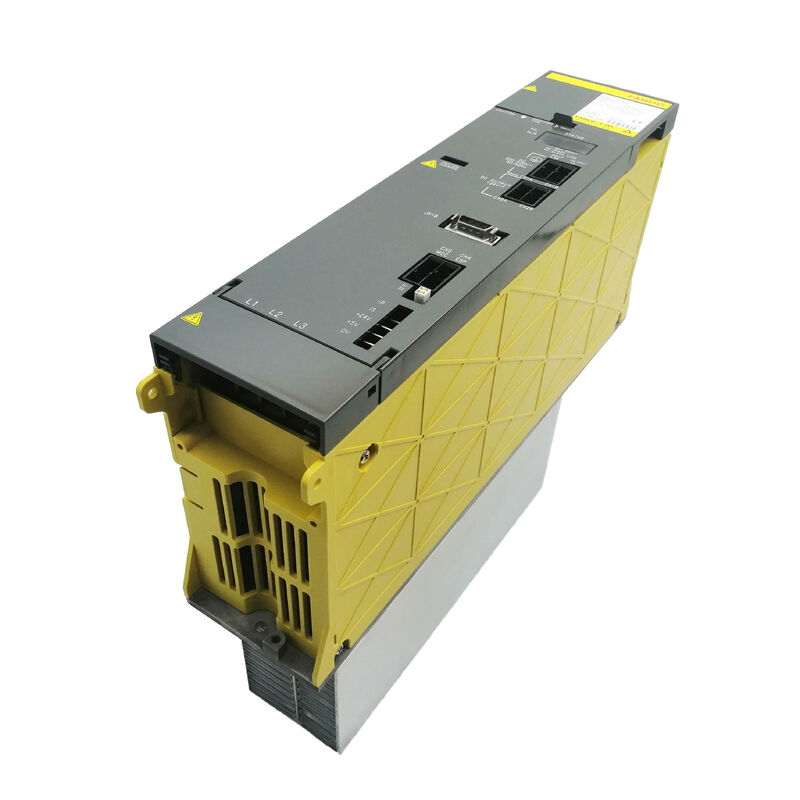

Panoramica

Il Fanuc A06B-6077-H111 porta la designazione "convertitore di potenza servo" nella classificazione dei prodotti Fanuc — e questo termine cattura precisamente il ruolo ingegneristico del modulo. Situato tra l'alimentazione CA trifase dell'impianto e gli amplificatori servo e mandrino che azionano gli assi della macchina, il PSM-11 esegue la conversione di potenza che rende possibile il controllo del movimento: rettifica e regola la corrente alternata in una tensione di bus CC stabile di 283–325 V da cui ogni modulo SVM e SPM della serie Alpha sulla macchina attinge.

Nella gerarchia dei drive Alpha di Fanuc, il PSM-11 appartiene al gruppo di prodotti A06B-6077 — la più piccola delle due famiglie di alimentatori Alpha, posizionata sotto la serie A06B-6087 che copre i PSM-15 fino ai PSM-55.

Questa distinzione di famiglia non è estetica; i moduli A06B-6077 sono stati progettati specificamente per configurazioni di macchine utensili compatte e di piccole dimensioni in cui la domanda di potenza combinata del sistema di azionamento rientra nei 13,2 kW.

Una macchina con un piccolo motore mandrino (classe 3,7 kW o 5,5 kW) e due o tre assi servo compatti che eseguono il CNC Serie 0-D o 16/18/21 è un'applicazione naturale per il PSM-11.

La capacità di 13,2 kW copre questa configurazione con un margine adeguato, e il formato compatto del modulo (~2,26 kg) si adatta ai quadri elettrici più piccoli che caratterizzano questa classe di macchine.

Il PSM-11 include la rigenerazione attiva di potenza — lo stesso meccanismo di ritorno dell'energia dei moduli PSM A06B-6087 più grandi.

Quando gli assi decelerano, l'energia di frenata del motore viene riconvertita in corrente alternata e immessa nell'alimentazione trifase, anziché essere dissipata in una resistenza.

Per le macchine piccole con cicli di posizionamento frequenti, questa rigenerazione significa quadri più freddi e un minor assorbimento di energia dall'alimentazione dell'impianto durante un turno di produzione.

L'alternativa — il tipo PSMR della serie A06B-6081 — richiede un'unità di resistenza di scarica esterna separata; il PSM-11 elimina completamente questa necessità.

Una specifica che distingue il PSM-11 dagli altri moduli della famiglia Alpha è il suo requisito di raffreddamento forzato esterno.

La documentazione ufficiale del sistema Alpha di Fanuc raggruppa esplicitamente il PSM-11 insieme al PSM-45, molto più grande, come moduli che richiedono aria forzata esterna.

Per un modulo da 13,2 kW, ~2,26 kg, questo potrebbe sembrare inaspettato — riflette il design compatto dell'alloggiamento del PSM-11, che non ospita il dissipatore di calore e la ventola autosufficienti dei moduli A06B-6087 larghi 150 mm.

L'installazione deve fornire un flusso d'aria diretto sulle superfici del dissipatore di calore del PSM-11; fare affidamento esclusivamente sulla convezione naturale del quadro a pieno carico porterà a arresti per sovratemperatura del dissipatore di calore AL03.

Specifiche chiave

Convertitore di potenza servo — Comprensione del ruolo nella catena di azionamento Alpha

Nell'architettura del sistema di azionamento Alpha, la potenza fluisce dall'alimentazione dell'impianto → PSM → bus CC → amplificatori SVM/SPM → motori. Il ruolo del PSM-11 in questa catena è lo stadio di conversione da CA a CC.

Non controlla la velocità o la posizione del motore — questa è la responsabilità dei moduli SVM e SPM a valle. Ciò che il PSM-11 fa è mantenere il bus CC alla tensione regolata da cui dipendono tutti i moduli a valle, fornendo la corrente istantanea di cui quei moduli hanno bisogno quando i carichi di accelerazione o di taglio superano la media.

La qualità della regolazione del bus CC influisce direttamente sulle prestazioni degli amplificatori a valle.

Le oscillazioni della tensione del bus oltre la finestra 283–325 V — sia cali di corrente di alimentazione insufficiente che sovraelongazioni dovute all'energia di rigenerazione che arriva più velocemente di quanto possa essere restituita — producono allarmi di azionamento che fermano la macchina.

Il circuito di controllo del PSM-11 monitora continuamente la tensione del bus e regola il ciclo di lavoro del raddrizzatore per mantenere il bus entro le specifiche, fornendo la linea di alimentazione stabile richiesta dalla qualità del loop servo.

L'ingresso CA nominale di 49 A a 200 V corrisponde a circa 13 kW di potenza reale in ingresso — corrispondendo strettamente all'uscita CC nominale di 13,2 kW dopo aver tenuto conto delle perdite di conversione. Questa stretta relazione tra ingresso e uscita definisce l'efficienza termica del modulo; la maggior parte della potenza di ingresso raggiunge effettivamente il bus CC, con una piccola frazione che diventa calore nei componenti di commutazione.

A06B-6077 vs A06B-6087 — Due famiglie Alpha, un concetto di bus

Le famiglie A06B-6077 (PSM-5.5 e PSM-11) e A06B-6087 (PSM-15 fino a PSM-55) producono entrambe la stessa uscita di bus CC 283–325 V e utilizzano lo stesso principio di rigenerazione attiva. Le differenze riguardano il livello di potenza, il formato fisico e le specifiche delle schede compatibili.

Un PSM-11 non può sostituire direttamente un PSM-15 nello stesso alloggiamento del quadro — le dimensioni fisiche dell'alloggiamento e la disposizione della connessione del bus CC differiscono.

Ogni famiglia ha le proprie schede interne (l'A06B-6077 utilizza A16B-2202-0461/A16B-2202-0420; il PSM-15 A06B-6087 utilizza A20B-1006-0470/A16B-2202-042x) e queste non sono intercambiabili.

Tuttavia, i moduli amplificatori SVM e SPM a valle sono compatibili con l'alimentazione del bus CC di entrambe le famiglie — un modulo SVM che assorbe corrente da un bus PSM-11 e un modulo SVM che assorbe da un bus PSM-26 vedono entrambi la stessa tensione regolata di 283–325 V e operano in modo identico dal punto di vista dell'amplificatore.

Rilevamento perdite e riferimento allarmi

Il PSM-11 include un circuito di rilevamento perdite che monitora le condizioni di guasto a terra nel cablaggio di uscita del motore collegato. Questo fornisce un avviso precoce di degrado dell'isolamento dell'avvolgimento prima che si sviluppi un guasto completo. Codici di allarme chiave sul display del pannello frontale del PSM-11:

AL01 — Sovracorrente nel modulo di potenza principale (guasto IPM per la classe PSM-11 — notare che questo differisce dal PSM-15 e superiori dove AL01 significa sovracorrente di ingresso CA).

AL02 — Ventola del circuito di controllo arrestata. Sostituire la ventola interna (A90L-0001-0422) prima di continuare l'operazione.

AL04 — Caduta di tensione del link CC. Controllare i moduli amplificatori a valle e le connessioni del bus.

AL05 — Precarica del bus CC incompleta. Ispezionare il circuito di precarica all'interno del modulo.

FAQ

D1: Se il PSM-11 richiede un raffreddamento forzato esterno, qual è la disposizione minima del flusso d'aria necessaria nel quadro della macchina?

Il manuale di installazione della serie Alpha Fanuc (B-65162) specifica il flusso d'aria richiesto per ogni tipo di PSM. Per il PSM-11, il requisito essenziale è che aria esterna fredda — non aria ricircolata del quadro — sia diretta sulle superfici del dissipatore di calore del modulo.

Una piccola ventola assiale dedicata montata per dirigere l'aria esterna attraverso la faccia del dissipatore di calore, o un design del quadro con un percorso di flusso d'aria forzato dall'esterno del quadro attraverso la zona del dissipatore di calore del PSM-11, soddisfa questo requisito.

Il volume di flusso d'aria necessario è determinato dalla resistenza termica del dissipatore di calore e dalla generazione di calore a 49 A di ingresso — il manuale B-65162 specifica il tipo esatto di ventola e la portata minima.

D2: L'A06B-6077-H111 può alimentare amplificatori della serie Alpha i (A06B-6114 SVM) anziché i moduli SVM Alpha originali?

No. Il PSM di generazione Alpha (A06B-6077 e A06B-6087) e l'aiPS di generazione Alpha i (A06B-6110 e A06B-6140) sono architettonicamente separati.

La tensione del bus CC è simile, ma la distribuzione dell'alimentazione di controllo, l'hardware delle barre collettrici e l'architettura di comunicazione tra il PSM e gli amplificatori a valle sono specifici per ogni generazione.

I moduli SVM Alpha i (A06B-6114) richiedono un alimentatore aiPS Alpha i (serie A06B-6110/6140).

Il collegamento di un SVM A06B-6114 a un bus PSM-11 non è una configurazione supportata.

D3: Qual è la conseguenza dell'omissione del raffreddamento ad aria forzata esterna sul PSM-11 durante il funzionamento della macchina?

Senza raffreddamento ad aria forzata esterna, la temperatura del dissipatore di calore del PSM-11 aumenterà durante il funzionamento prolungato. La velocità di aumento dipende dalla temperatura ambiente del quadro e dal livello di carico effettivo.

Con un'uscita completa di 13,2 kW in un quadro senza raffreddamento dedicato per il PSM-11, si verificherà infine AL03 (sovratemperatura del dissipatore di calore). Il modulo si arresta per proteggere il transistor IPM.

A carichi ridotti, il dissipatore di calore potrebbe rimanere al di sotto della soglia AL03 più a lungo, ma il margine termico è ridotto e qualsiasi aumento della temperatura ambiente può superarla — una situazione inaffidabile per la produzione. Il raffreddamento esterno è richiesto, non opzionale.

D4: Il PSM-11 è elencato come compatibile con i controlli Serie 0-C e 0-D. Supporta anche i controlli 0i e 16i/18i?

Sì. L'A06B-6077-H111 è compatibile con la famiglia di controlli 0i-A (che utilizza il sistema di azionamento Alpha) nonché con i controlli Serie 16 (A/B), 18 (A/B) e 21 (A/B).

La compatibilità 0-C e 0-D riflette i primi controlli servo digitali nella linea Fanuc che utilizzavano l'architettura di azionamento Alpha.

Il PSM-11 continua a servire come alimentatore per i sistemi di azionamento Alpha compatti attraverso tutte queste generazioni di controllo.

D5: Dopo aver installato un A06B-6077-H111 sostitutivo, quali controlli confermano che il modulo funziona correttamente?

Accendere la macchina e osservare l'indicatore del pannello frontale del PSM-11 — il normale funzionamento dovrebbe mostrare un'indicazione di stato stabile entro pochi secondi dall'applicazione dell'alimentazione, dopo il completamento del precarica del bus CC. Verificare che non compaia alcun allarme sul display del PSM o sullo schermo degli allarmi servo del CNC.

Verificare che la tensione del bus CC appaia sui display di stato del modulo SVM come previsto. Se tutti gli indicatori di stato sono normali, eseguire ogni asse con un jogging manuale lento per confermare il funzionamento del loop servo prima di riportare la macchina al ciclo automatico.

Documentare il codice di allarme pre-sostituzione e confermare che non si ripresenti.
