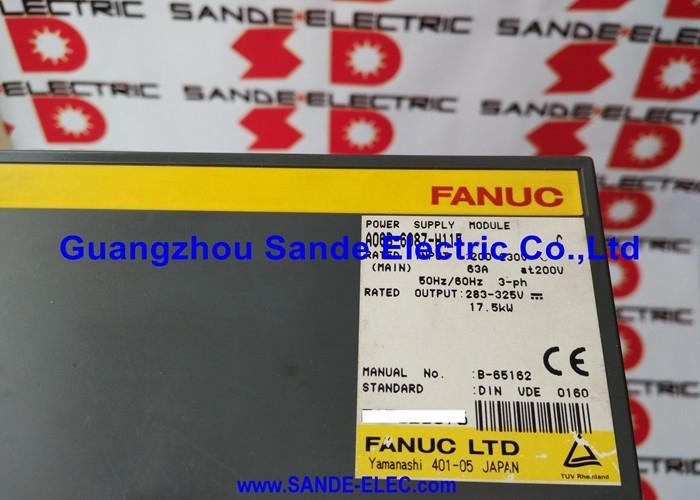

Fanuc Alpha Fornitore di corrente, 17,5kW A06B-6087-H115 A06B6087H115 AO6B-6O87-H115

Fanuc A06B-6087-H115 | Modulo di alimentazione PSM-15 — 17,5 kW, 200–230V trifase, 63A in ingresso, 283–325V DC Bus in uscita, CNC 16i / 18i / 21i

Panoramica

Il Fanuc A06B-6087-H115 è il PSM-15 — il modulo di alimentazione di classe 15 del sistema di azionamento alpha di Fanuc. Il suo compito è fondamentale: preleva la corrente alternata trifase 200–230V dall'alimentazione elettrica dell'impianto, la rettifica e la regola a un bus DC stabile di 283–325V, e distribuisce questa tensione di bus a tutti i moduli amplificatori servo e mandrino nel rack di azionamento. Ogni movimento dell'asse, ogni rotazione del mandrino, ogni impulso di corrente del motore in una macchina CNC della serie alpha attinge in ultima analisi la sua energia dall'uscita del bus DC di questo modulo. Ciò rende il PSM-15 il singolo punto di continuità dell'alimentazione per l'intero sistema di azionamento — quando si guasta, la macchina si ferma.

La potenza continua nominale di 17,5 kW definisce la domanda totale combinata di potenza continua che il PSM-15 può sostenere su tutti i suoi moduli di azionamento a valle contemporaneamente.

In una tipica configurazione di centro di lavoro di medie dimensioni, un PSM-15 serve un modulo amplificatore mandrino (SPM) e una combinazione di moduli amplificatori servo (SVM), alimentando il mandrino e gli assi di avanzamento insieme all'interno di questo intervallo di 17,5 kW.

La corrente nominale di ingresso di 63A a 200V riflette il prelievo AC primario in condizioni di uscita completa, e questa cifra è ciò che il progetto elettrico dell'impianto deve accogliere — sia in termini di interruttore automatico che di impedenza della linea elettrica.

Ciò che distingue il PSM-15 dalle varianti di alimentazione PSMR (resistore di rigenerazione) più semplici della stessa famiglia è la sua capacità di rigenerazione attiva della potenza. Quando un motore servo o mandrino decelera, l'energia cinetica immagazzinata nella massa rotante fluisce attraverso l'amplificatore verso il bus DC.

In un sistema PSMR, questa energia viene dissipata in un resistore sotto forma di calore. Nel PSM-15, un circuito front-end attivo restituisce questa energia rigenerata all'alimentazione AC trifase — immettendo efficacemente l'energia nel sistema elettrico dell'impianto anziché bruciarla come calore.

Per macchine con elevata inerzia del mandrino o frequenti decelerazioni pesanti, questa capacità di rigenerazione riduce significativamente la generazione di calore all'interno del quadro elettrico e migliora l'efficienza energetica complessiva del sistema di azionamento.

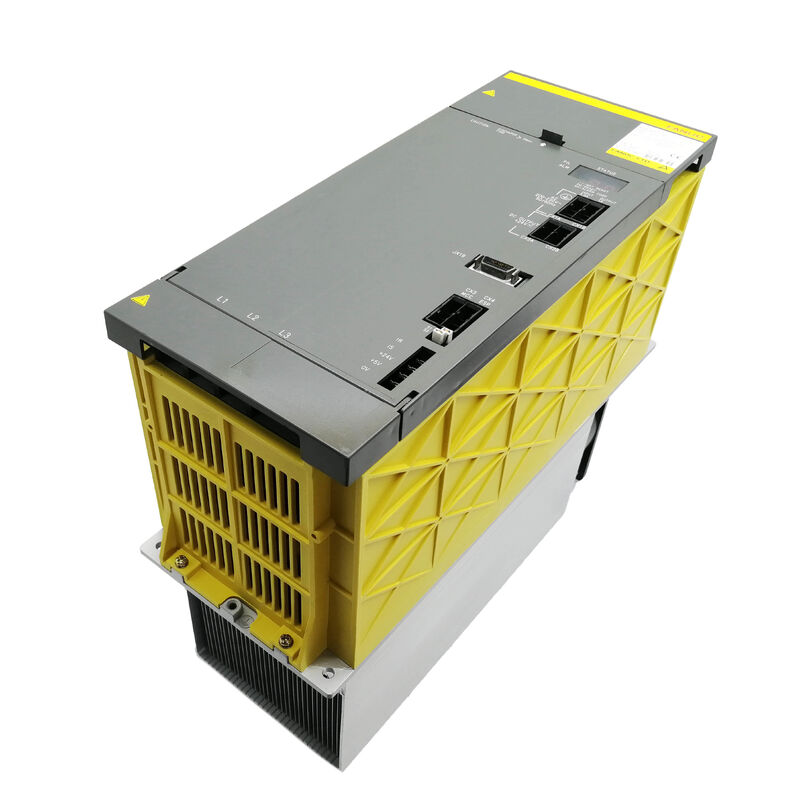

Il PSM-15 è un modulo largo 150 mm — più largo dei moduli servo SVM da 60 mm a 90 mm che alimenta — e dispone sia di ventole di raffreddamento interne che esterne, oltre a un blocco alettato del dissipatore di calore esterno.

Questa disposizione di gestione termica riflette il funzionamento continuo ad alta corrente che il PSM-15 sostiene: i moduli transistor da 200A al suo centro generano un calore considerevole che deve essere continuamente estratto per mantenere le temperature dei componenti entro i limiti nominali.

La ventola esterna (A90L-0001-0335/B) e la ventola interna (A90L-0001-0422) sono disponibili singolarmente come pezzi di ricambio, il che è significativo perché un guasto della ventola è un evento di manutenzione recuperabile piuttosto che una causa di sostituzione completa del modulo.

Specifiche chiave

Il Bus DC — Cosa significa per alimentare ogni asse

Il bus DC da 283–325V che il PSM-15 mantiene non è solo una barra di alimentazione — è il serbatoio di energia da cui vengono prelevate tutte le richieste di corrente istantanea del motore. Quando tre assi servo accelerano simultaneamente, tutti e tre prelevano corrente dal bus DC contemporaneamente.

Il raddrizzatore front-end e il banco di condensatori di filtro del PSM-15 sono dimensionati per sostenere le richieste transitorie di picco degli amplificatori a valle mantenendo la tensione del bus nell'intervallo regolato di 283–325V.

Se la domanda di corrente di picco combinata supera quella che il banco di condensatori può fornire transitoriamente, la tensione del bus cala e il CNC rileva la condizione di sottotensione come un allarme di azionamento.

Questo è il motivo per cui la selezione del PSM per una specifica macchina deve considerare non solo la domanda di potenza continua, ma anche il profilo di corrente di picco simultaneo di tutti gli assi collegati.

La designazione nominale di 15 kW corrisponde a una classificazione continua; l'hardware effettivo del PSM-15 supporta correnti di picco più elevate per brevi durate caratteristiche degli eventi di accelerazione servo.

La procedura di selezione del PSM Fanuc tiene conto di ciò applicando un fattore di funzionamento simultaneo alla somma di tutte le potenze nominali degli assi — il PSM-15 a 17,5 kW continui è tipicamente appropriato per sistemi la cui domanda simultanea di picco rientra nella linea guida di selezione.

Rigenerazione di potenza — Energia e calore

Su una macchina senza rigenerazione attiva, la decelerazione del mandrino dalla velocità nominale a zero rappresenta un significativo problema di smaltimento dell'energia.

Un motore mandrino da 7,5 kW o 11 kW che gira a 6000 giri/min immagazzina una notevole energia cinetica rotazionale. Portarlo a fermarsi in un ciclo di cambio utensile di 2–3 secondi richiede l'assorbimento di tutta quell'energia cinetica da qualche parte — in un sistema PSMR, in un resistore; in un sistema PSM, di nuovo nella rete AC.

Il circuito di rigenerazione attiva del PSM-15 monitora continuamente la tensione del bus DC e, quando l'energia di decelerazione fa salire il bus verso il suo limite superiore, commuta il front-end attivo per restituire corrente all'alimentazione trifase.

Ciò mantiene il bus DC entro i limiti di regolazione senza un evento di dissipazione termica, elimina la necessità di un assemblaggio separato di resistori di rigenerazione e riduce il carico termico all'interno del quadro elettrico.

Su un turno di produzione completo su una macchina con frequenti cambi utensile e cicli di accelerazione/decelerazione del mandrino, il beneficio termico all'interno del quadro è considerevole — le temperature del quadro sono più basse, la durata dei componenti si estende e la necessità di capacità di condizionamento dell'aria del quadro può essere ridotta.

Sistema di raffreddamento e manutenzione delle ventole

La gestione termica del PSM-15 utilizza tre percorsi paralleli: il blocco alettato del dissipatore di calore esterno conduce il calore dai moduli transistor all'aria esterna; la ventola esterna (montata all'esterno del modulo) aspira aria ambiente attraverso le alette del dissipatore; e la ventola interna fa circolare l'aria all'interno dell'alloggiamento del modulo per prevenire punti caldi sull'elettronica di controllo.

Tutti e tre i percorsi devono essere operativi affinché il modulo possa sostenere la potenza nominale continuamente.

La manutenzione delle ventole è l'azione preventiva più comune per la longevità del PSM-15. Entrambe le ventole sono disponibili come pezzi di ricambio separati e possono essere sostituite senza sostituire l'intero modulo.

Il codice di allarme AL02 sul display a 7 segmenti del pannello frontale del PSM-15 indica che la ventola del circuito di controllo interno si è arrestata — questo è un avviso prima di una condizione di sovratemperatura termica e dovrebbe essere trattato come un evento di manutenzione urgente piuttosto che una riparazione differita.

Il percorso di guasto della ventola esterna è simile: la temperatura del dissipatore di calore aumenta fino a quando AL03 (sovratemperatura del dissipatore di calore) attiva uno spegnimento dell'azionamento.

Una raccomandazione pratica per gli impianti che utilizzano macchine della serie alpha è quella di registrare la cronologia degli allarmi e sostituire entrambe le ventole durante qualsiasi arresto di manutenzione programmata della macchina, indipendentemente dal fatto che una delle ventole si sia guastata, se il modulo è noto per avere più di cinque anni di servizio di produzione continua.

L'usura dei cuscinetti delle ventole dipende dall'età e non presenta sempre rumori evidenti prima del guasto dei cuscinetti.

Schede interne e componenti riparabili

Il PSM-15 contiene due schede principali: la scheda di cablaggio A20B-1006-0470 gestisce le connessioni della sezione di potenza, i segnali di pilotaggio dei gate ai moduli transistor e l'interfaccia I/O; la scheda di controllo A16B-2202-042x (il suffisso varia in base alla revisione) esegue l'algoritmo di regolazione, la logica di protezione e il display a LED degli allarmi.

Nessuna delle due schede è venduta separatamente — il modulo è l'unità di servizio.

I moduli transistor (tre unità da 200A), la ventola interna, la ventola esterna, il pacco batteria per il circuito di controllo e i fusibili del bus DC sono disponibili come pezzi di ricambio individuali e possono essere sostituiti da ingegneri di assistenza qualificati durante una revisione.

Riferimento codici di allarme Alpha PSM-15

Il display a LED a 7 segmenti del pannello frontale del PSM-15 mostra i codici di allarme durante le condizioni di guasto. Significati chiave degli allarmi specifici per il PSM-15:

AL01 — Sovracorrente nel circuito principale di ingresso (specifico per la classe PSM-15 fino a PSM-30; diverso da PSM-5.5 e PSM-11 dove AL01 indica guasto IPM). Controllare l'equilibrio della tensione di alimentazione trifase, i fusibili di linea in ingresso e lo stato del reattore AC.

AL02 — Ventola di raffreddamento del circuito di controllo arrestata. Sostituire la ventola interna prima di riprendere l'operazione.

AL03 — Sovratemperatura del dissipatore di calore del circuito principale. Controllare il funzionamento della ventola esterna, verificare che la temperatura ambiente del quadro sia entro le specifiche e confermare che le alette del dissipatore non siano bloccate da nebbia di refrigerante o depositi di trucioli.

AL04 — Caduta di tensione del link DC. Indica che il bus DC è sceso al di sotto della soglia operativa minima. Può indicare un problema di alimentazione in ingresso, una sezione raddrizzatore guasta all'interno del PSM o una domanda di corrente simultanea eccessiva dai moduli a valle.

AL07 — Bassa tensione DC (guasto del circuito di carica del link DC all'avvio). Il circuito di precarica del bus DC non è riuscito a portare il bus alla tensione operativa entro il tempo previsto — spesso indica un resistore di precarica o un contattore guasto all'interno del PSM.

FAQ

D1: L'A06B-6087-H115 può alimentare moduli amplificatori alpha e alpha i series nello stesso rack di azionamento?

La famiglia PSM A06B-6087 è la generazione di alimentatori allineata con i moduli amplificatori alpha (pre-i) — in particolare le famiglie SVM e SPM A06B-6079, A06B-6080, A06B-6088, A06B-6089 e A06B-6096.

Gli amplificatori alpha i (ai) generation (serie A06B-6114 SVM) utilizzano gli alimentatori aiPS serie A06B-6110.

Queste due generazioni di alimentatori non sono compatibili tra loro all'interno dello stesso bus di azionamento.

Una macchina sottoposta a un aggiornamento parziale del sistema di azionamento da alpha ad alpha i richiederebbe la sostituzione del PSM, nonché dei moduli SVM e SPM per mantenere un'architettura di bus di alimentazione compatibile.

D2: Qual è lo scopo del reattore AC consigliato (A81L-0001-0123) all'ingresso del PSM-15?

Il reattore AC (chiamato anche reattore di linea) è installato tra l'alimentazione elettrica dell'impianto e i terminali di ingresso trifase del PSM-15.

Ha due scopi: limita la velocità di aumento della corrente durante la fase di precarica del bus DC all'avvio, riducendo lo stress di corrente di spunto sui diodi raddrizzatori del PSM e sulla linea elettrica dell'impianto; e attenua la distorsione armonica che il circuito raddrizzatore del PSM altrimenti iniettarebbe nel sistema elettrico dell'impianto.

Negli impianti con requisiti di qualità dell'alimentazione rigorosi o dove il PSM condivide un'alimentazione con apparecchiature sensibili, il reattore non è opzionale — è una protezione sia per il sistema di azionamento che per l'infrastruttura elettrica dell'impianto.

D3: Quando il PSM-15 mostra AL01, l'intero modulo deve essere sostituito o il guasto può essere diagnosticato in modo più specifico?

Per la classe PSM-15, AL01 indica sovracorrente nel circuito principale di ingresso — la corrente alternata trifase che fluisce nella sezione raddrizzatore ha superato la soglia di protezione. Prima di concludere che i moduli raddrizzatori interni o transistor del PSM siano guasti, controllare: la tensione di alimentazione trifase ai terminali di ingresso del PSM (squilibrio di tensione o calo di alimentazione possono causare sovracorrente apparente), i fusibili di linea in ingresso, il reattore AC se installato (una condizione di fase aperta nel reattore produce un grave squilibrio di alimentazione) e se l'allarme è correlato a un evento operativo specifico (avvio mandrino, accelerazione multi-asse simultanea).

Un guasto che appare solo sotto carico pesante può indicare un modulo transistor marginale, mentre un guasto che appare immediatamente all'accensione indica un problema al raddrizzatore o al circuito di precarica.

D4: Come viene utilizzata la potenza nominale di uscita di 17,5 kW per dimensionare il PSM-15 per una specifica configurazione di macchina?

I 17,5 kW del PSM-15 sono una classificazione continua — la potenza totale che il modulo può erogare a tutti i moduli SVM e SPM collegati simultaneamente senza superare i limiti termici.

Per verificare che il PSM-15 sia adeguato per una data macchina, sommare la potenza continua nominale di tutti i moduli amplificatori collegati (servo + mandrino), applicare un fattore di funzionamento simultaneo (tipicamente 0,7 per tenere conto del fatto che tutti gli assi raramente richiedono la piena potenza nominale contemporaneamente) e confermare che questa cifra sia inferiore a 17,5 kW.

Inoltre, verificare che la domanda di corrente di picco del motore dell'amplificatore mandrino all'avvio o durante il taglio pesante non superi la capacità di corrente di picco del PSM per la durata dell'evento.

D5: Qual è l'effetto sulla macchina se la ventola interna o esterna del PSM-15 si guasta, e quanto è urgente la riparazione?

Un guasto della ventola dovrebbe essere trattato con urgenza — non perché la macchina si fermi immediatamente, ma perché il margine termico rimanente si riduce e la tempistica per uno spegnimento dovuto al calore diventa imprevedibile.

Con la ventola esterna arrestata, la temperatura del dissipatore di calore aumenta durante il funzionamento fino a quando AL03 non si attiva e il PSM si spegne per proteggere i moduli transistor.

In un ambiente con temperatura ambiente fresca, ciò potrebbe richiedere minuti o ore; in un ambiente di produzione estivo con un quadro caldo, può accadere entro pochi minuti dall'arresto della ventola. Il guasto della ventola interna comporta conseguenze simili per la temperatura della scheda di controllo.

In entrambi i casi, continuare a far funzionare la macchina solo con un monitoraggio attento e pianificare la sostituzione immediata della ventola — la sostituzione della ventola è una riparazione minore rispetto alla sostituzione del modulo transistor che un guasto per surriscaldamento renderebbe necessaria.
