Fanuc A06B-6164-H223#H580 | Amplificatore Servo/Mandrino Beta i — BiSVSP 40/40-15, Servo Dual-Axis 13A + Mandrino 15kW, 200–240VAC, FSSB, PSU Integrato

Panoramica

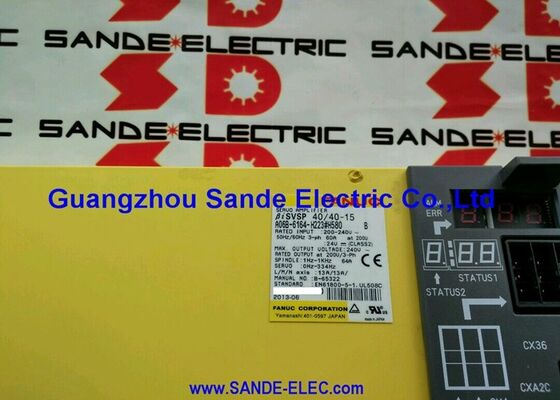

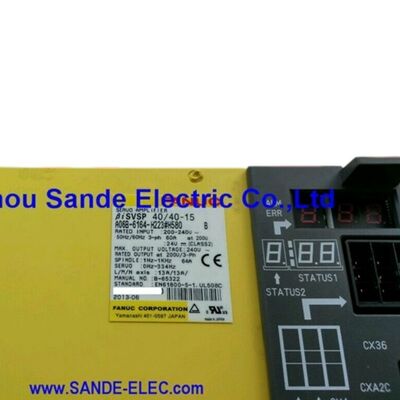

Il Fanuc A06B-6164-H223#H580 è un BiSVSP 40/40-15 — un'unità amplificatore servo e mandrino combinata di seconda generazione della serie Beta i che integra due canali servo (ciascuno da 13A) e un canale mandrino da 15kW in un'unica unità autonoma con alimentatore integrato.

Questa architettura combinata è la caratteristica distintiva della famiglia BiSVSP della serie Beta i: un'unica unità sostituisce ciò che altrimenti richiederebbe un PSM separato, due moduli servo SVM e un modulo mandrino SPM in un'installazione della serie Alpha, riducendo sostanzialmente il numero di componenti hardware nell'armadio e semplificando il cablaggio del sistema di azionamento per macchine utensili CNC di piccole e medie dimensioni.

Progettato specificamente per i controlli CNC Fanuc 0i-D e 0i-Mate-D, l'A06B-6164-H223#H580 aziona i servomotori Beta i biS22/3000 sui suoi due canali servo e il motore mandrino Beta i biLP15 sul suo canale mandrino.

L'uscita per asse servo da 13A corrisponde correttamente alla richiesta di corrente nominale del biS22 a coppia continua massima, e la potenza nominale del canale mandrino da 15kW copre l'uscita di potenza completa del biLP15 nell'intero intervallo di velocità operativa.

Tutti e tre i canali motore sono coordinati tramite l'anello in fibra ottica FSSB che collega il controllo 0i-D all'unità di azionamento.

Il suffisso #H580 identifica questa come la serie standard con ingresso 200V, che opera da un'alimentazione AC trifase da 200–240V — la tensione standard dell'officina nella maggior parte dei mercati globali.

Ciò lo distingue dalle varianti ad alta tensione (HV) utilizzate su infrastrutture da 400V.

La riprogettazione di seconda generazione (dalla piattaforma originale A06B-6134 BiSVSP) ha affrontato problemi di affidabilità noti nelle unità di prima generazione, mantenendo al contempo la compatibilità meccanica e funzionale con la stessa piattaforma Fanuc 0i.

Specifiche Chiave

Architettura BiSVSP — Servo e Mandrino in un'unica unità

L'architettura BiSVSP (Beta i Servo/Spindle) integra funzioni che la serie Alpha implementa come moduli separati: alimentatore (PSM), moduli di azionamento servo (SVM) e modulo mandrino (SPM) sono tutti combinati nell'unica unità BiSVSP.

Questa integrazione fornisce il sistema di azionamento completo per una piccola macchina utensile CNC in un'unica scatola — collegare l'AC trifase, collegare il cavo in fibra FSSB dal CNC, cablare i tre motori e il sistema di azionamento della macchina è completo.

L'alimentatore integrato raddrizza l'ingresso AC trifase e genera il bus DC interno che alimenta simultaneamente gli stadi di uscita servo e mandrino. L'energia di rigenerazione dalla frenata del mandrino e dalla decelerazione dell'asse viene restituita a questo bus interno.

La connessione FSSB al controllo 0i-D trasporta tutti i dati di comando e feedback dell'asse su un unico anello in fibra ottica, con l'unità BiSVSP che agisce come un singolo nodo FSSB che il CNC riconosce come due assi servo e un canale mandrino.

Questa architettura è deliberatamente mirata a macchine utensili più piccole dove la semplicità e il costo di un sistema di azionamento a unità singola superano la flessibilità di espansione modulare della serie Alpha. Il 0i-Mate-D è il controllo per centri di lavoro e torni entry-level di Fanuc, e il BiSVSP 40/40-15 è il sistema di azionamento progettato per abbinarlo: compatto, conveniente, completo.

Seconda Generazione — Miglioramenti di Affidabilità rispetto ad A06B-6134

La serie A06B-6164 è la riprogettazione di seconda generazione dell'originale famiglia A06B-6134 BiSVSP, che ha introdotto il concetto combinato servo/mandrino per la piattaforma Beta i nel 2004. L'A06B-6164 affronta specifici problemi di affidabilità identificati nel servizio di produzione sulle unità di prima generazione: gestione termica migliorata degli stadi di potenza combinati, layout PCB rivisto per una migliore separazione dei percorsi di potenza ad alta corrente dai segnali di controllo di basso livello e circuiti di protezione IPM aggiornati.

La seconda generazione mantiene la piena compatibilità con gli stessi controlli CNC 0i/0i-Mate-D e gli stessi motori delle serie biS e biLP, rendendola un sostituto diretto per le unità di prima generazione in servizio.

L'incompatibilità con gli amplificatori della serie Alpha è fondamentale — la serie Alpha utilizza l'architettura modulare PSM/SVM/SPM con una tensione del bus DC diversa, una configurazione del dispositivo FSSB diversa e set di parametri motore diversi.

Una macchina progettata per BiSVSP non può sostituire moduli Alpha senza cambiare l'intero sistema di azionamento.

FAQ

D1: Il BiSVSP 40/40-15 aziona sia gli assi servo che il mandrino — cosa succede al mandrino se un asse servo va in allarme?

L'architettura interna dell'unità BiSVSP isola elettricamente gli stadi di uscita servo dallo stadio di uscita mandrino.

Un allarme di asse servo (allarme IPM sul canale L o M) disattiverà l'asse servo interessato e genererà un allarme CNC, ma il canale mandrino può continuare a funzionare se il CNC non comanda un arresto di emergenza.

In pratica, la maggior parte dei programmi ladder della macchina attiva un arresto di emergenza in caso di qualsiasi allarme servo, che arresta anche il mandrino. La risposta specifica dipende dalla progettazione della logica ladder del PMC della macchina.

D2: L'A06B-6164-H223#H580 può azionare motori della serie biS diversi dal biS22?

Il BiSVSP 40/40-15 è valutato e testato in fabbrica con il biS22/3000 a 13A per asse. Motori servo Beta i più piccoli — biS8, biS12 — hanno correnti nominali inferiori a 13A e possono essere azionati dal BiSVSP senza problemi di sovracorrente; l'azionamento opera semplicemente a una frazione della sua capacità di uscita.

I parametri servo devono essere impostati sulle specifiche del motore effettivamente installato.

Motori Beta i più grandi che richiedono più di 13A di corrente continua non possono essere utilizzati — il limite dello stadio di uscita IPM è la potenza nominale di 13A per canale.

D3: Il suffisso #H580 indica la serie 200V — sono disponibili varianti da 400V per la configurazione BiSVSP 40/40-15?

La famiglia Fanuc A06B-6164 BiSVSP è una serie con ingresso 200V. La serie ad alta tensione con ingresso 400V degli amplificatori Beta i ha numeri di parte diversi nella gamma A06B-616x.

Se l'infrastruttura della macchina è trifase da 400V, è necessaria l'unità corrispondente della serie ad alta tensione.

Il suffisso #H580 denota sempre un modulo della serie 200V standard all'interno della linea A06B-6164.

D4: Quale topologia FSSB utilizza il BiSVSP 40/40-15 e come appare al CNC 0i-D?

L'unità BiSVSP si collega all'anello FSSB del 0i-D come un singolo nodo in fibra ottica. L'inizializzazione FSSB del CNC rileva il BiSVSP come fornitore di due assi servo (L e M) e un canale mandrino — la stessa assegnazione di canali che fornirebbero tre moduli Alpha separati, ma da un singolo indirizzo di nodo nell'anello.

I cavi in fibra FSSB sui connettori di ingresso (COP10A) e di uscita (COP10B) del BiSVSP formano l'anello.

Se ci sono nodi FSSB aggiuntivi (altri azionamenti asse), si collegano in cascata dal COP10B del BiSVSP al modulo successivo.

D5: Quali sono le modalità di guasto più comuni nell'A06B-6164-H223#H580 in servizio di produzione?

I guasti IPM (Intelligent Power Module) negli stadi di uscita servo — tipicamente causati da un guasto dell'isolamento degli avvolgimenti del motore che provoca una corrente di guasto attraverso i transistor di uscita — sono i guasti hardware improvvisi più comuni.

Il connettore del cavo del pulse coder del motore biS22 può sviluppare guasti di contatto intermittenti dopo anni di movimenti ripetuti dell'asse, producendo allarmi relativi all'encoder piuttosto che guasti dell'azionamento; controllare prima il cavo e il connettore dell'encoder quando appare un allarme di feedback di posizione.

L'invecchiamento dei condensatori elettrolitici interni dopo una lunga vita utile può produrre irregolarità nella tensione del bus DC ed è tipicamente affrontato durante una revisione completa dell'unità in officina.

Tutte le unità BiSVSP riparate devono essere testate sotto carico con motori servo biS effettivi e un motore mandrino biLP su un sistema di test Fanuc 0i prima di essere rimesse in servizio.
