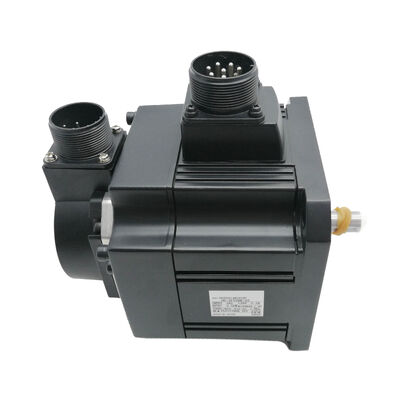

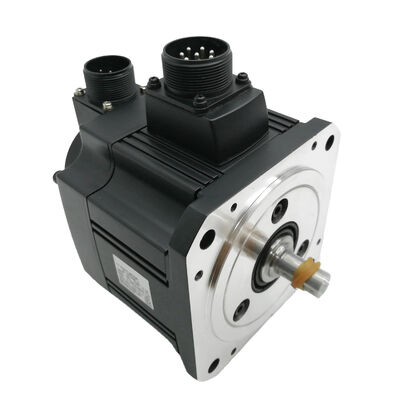

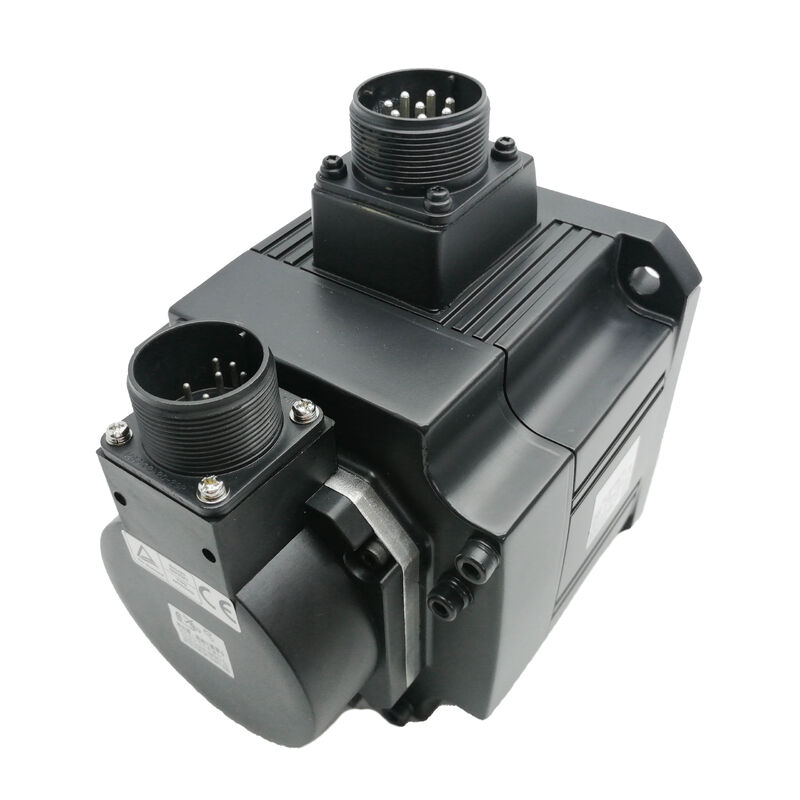

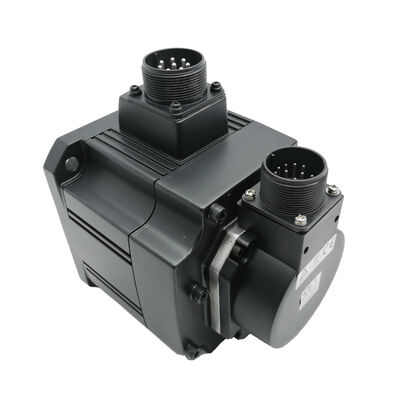

Motore Servo AC a Inerzia Media Mitsubishi HC-SF52BK-S2 da 800W
Il Mitsubishi HC-SF52BK-S2 è un servomotore brushless AC a inerzia media da 800W progettato per ambienti di alimentazione industriale a 480V AC. Questo motore è dotato di un freno di mantenimento integrato in fabbrica, che lo rende ideale per azionamenti ad asse verticale e applicazioni che richiedono il mantenimento della posizione meccanica quando diseccitato.
Nota Importante: Questo motore è stato dismesso dal produttore. Sebbene unità nuove di magazzino e rigenerate siano ancora disponibili tramite distributori industriali, i tempi di consegna sono meno prevedibili rispetto ai componenti di produzione attuale.
Specifiche Chiave
| Codice Modello |
HC-SF52BK-S2 |
| Potenza Nominale |
800W |
| Velocità Nominale |
2000 RPM |
| Tensione di Alimentazione |
480V AC |
| Tipo di Motore |
Servomotore AC Brushless |
| Serie |
HC-SF (Inerzia Media) |
| Freno Integrato |
Sì (BK) |
| Classe di Inerzia |
Media |
| Sistema di Feedback |
Encoder Incrementale |
| Compatibilità Azionamento |
Serie MR-J2S (MELSERVO) |
| Metodo di Raffreddamento |
Autorefrigerato (Convezione Naturale) |
| Tipo di Montaggio |
Montaggio a Flangia |
| Stato |
Dismesso dal Produttore |
Caratteristiche e Applicazioni del Motore
Vantaggi del Design a Inerzia Media
I motori a inerzia media della serie HC-SF offrono un movimento stabile e controllabile su assi con inerzia di carico da moderata a considerevole. Questo design fornisce rapporti di inerzia favorevoli per carichi azionati più pesanti, con conseguente solido mantenimento della posizione sotto carico e risposta prevedibile nell'intervallo di velocità operativa.
Funzionalità del Freno di Mantenimento
Il freno di mantenimento integrato si innesta automaticamente quando l'alimentazione del motore viene rimossa, bloccando l'albero motore per mantenere l'asse fermo contro la gravità o carichi statici. Questa caratteristica critica per la sicurezza impedisce movimenti incontrollati su assi verticali e componenti macchina caricati.
Requisiti di Alimentazione del Freno: Il freno di mantenimento richiede un'alimentazione separata a 24V DC, controllata tramite la logica di sequenza della macchina tramite uscite relè del controller CNC o PLC.
Controlli Critici di Installazione
- Verifica Rilascio Freno: Confermare che l'asse si muova liberamente con la normale coppia servo quando è alimentato
- Verifica Mantenimento Freno: Verificare che l'asse rimanga fermo senza coppia servo quando è diseccitato
Applicazioni Tipiche
- Azionamenti testa mandrino asse Z di centri di lavoro CNC
- Posizionamento assi di avanzamento principale e slitta trasversale di torni CNC
- Assi di azionamento tavole rotanti e teste di indicizzazione
- Attuatori di giunto di robot industriali che richiedono parcheggio con freno
- Posizionamento asse verticale di caricatori a portale
- Posizionamento pallet e maschere di linee di trasferimento
Compatibilità Azionamento e Integrazione di Sistema
L'HC-SF52BK-S2 è progettato per gli amplificatori servo della serie Mitsubishi MR-J2S, con il MR-J2S-80A che è l'abbinamento tipico da 800W. La gestione dei parametri viene gestita tramite il software MR Configurator di Mitsubishi per backup, regolazione e diagnostica.
Nota di Compatibilità: L'interfaccia encoder della serie HC-SF è abbinata agli amplificatori MR-J2S. La compatibilità diretta con gli attuali amplificatori MR-J4 o MR-JE non è garantita.
Guida all'Approvvigionamento per Motore Dismesso
- Verificare il numero di parte completo HC-SF52BK-S2 per compatibilità freno e connettore
- Considerare unità nuove di magazzino per minore incertezza o unità rigenerate qualificate
- Ispezionare e potenzialmente sostituire i cablaggi invecchiati durante la sostituzione del motore
- Mantenere scorte in loco per attrezzature critiche per la produzione
Domande Frequenti
Quale amplificatore servo è compatibile con il Mitsubishi HC-SF52BK-S2?
L'HC-SF52BK-S2 è progettato per gli amplificatori servo della serie Mitsubishi MR-J2S, tipicamente il MR-J2S-80A per applicazioni da 800W. Confermare con la documentazione elettrica della macchina.
Il freno di mantenimento è richiesto e può essere sostituito un modello senza freno?
Il freno è richiesto per assi verticali e applicazioni critiche per la sicurezza. I modelli senza freno non possono essere sostituiti in sicurezza dove è necessario il mantenimento della posizione quando diseccitati.
Cosa significa la classificazione 480V per l'installazione?
La classificazione 480V AC indica la compatibilità con la normale alimentazione industriale trifase nordamericana, eliminando la necessità di trasformatori di riduzione in impianti a 480V.
Quali passaggi sono richiesti dopo la sostituzione del motore?
Eseguire il backup dei parametri dell'amplificatore MR-J2S prima della rimozione, ripristinare dopo l'installazione, verificare il movimento e la direzione dell'asse e testare criticamente la funzione di mantenimento del freno prima di abilitare il funzionamento automatico.
