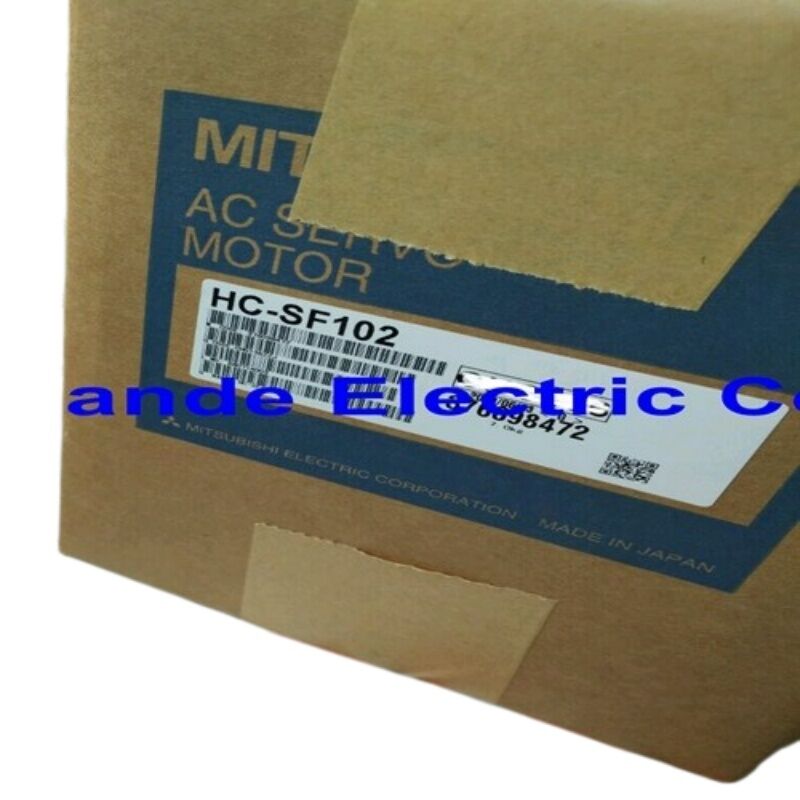

Motore Servo AC Mitsubishi HC-SF102
Un motore da 1 kW che si è guadagnato la sua reputazione grazie a decenni di prestazioni affidabili nelle macchine CNC in varie applicazioni industriali.
Panoramica del prodotto
Il Mitsubishi HC-SF102 è un servomotore brushless AC da 1,0 kW (1.000 W) della serie HC-SF, progettato per applicazioni a inerzia media. Funzionando a 2.000 giri/min con una coppia nominale di circa 4,78 Nm, questo motore è dotato di alimentazione trifase AC a 123 V e corrente nominale di 6 A.
Caratteristiche principali
- Albero cilindrico liscio a φ24 mm
- Diametro di centraggio di 110 mm con flangia da 130 * 130 mm
- Raffreddamento a convezione naturale (non ventilato)
- Sistema encoder esterno OSA17-20 (venduto separatamente)
- Compatibile con amplificatori servo della serie MR-J2
Specifiche tecniche
| Parametro |
Valore |
| Potenza nominale |
1,0 kW (1.000 W) |
| Velocità nominale |
2.000 giri/min |
| Coppia nominale |
~4,78 Nm |
| Corrente nominale |
6 A |
| Corrente massima |
18 A |
| Tensione di alimentazione |
AC trifase 123V |
| Tipo di albero |
Albero cilindrico liscio, φ24 mm |
| Diametro di centraggio |
φ110 mm |
| Dimensioni flangia |
130 * 130 mm |
| Encoder |
OSA17-20 esterno (venduto separatamente) |
| Freno elettromagnetico |
Non incluso |
| Metodo di raffreddamento |
Convezione naturale (non ventilato) |
| Serie motore |
HC-SF (Inerzia media, Capacità media) |
| Azionamenti compatibili |
Serie MR-J2 |
| Temperatura ambiente di funzionamento |
0 a +40°C |
Architettura encoder esterno
L'HC-SF102 utilizza un albero ausiliario posteriore progettato per accettare l'unità encoder OSA17-20 come componente separato, installabile sul campo. Questo design modulare consente la sostituzione indipendente del motore o dell'encoder, riducendo al minimo i tempi di inattività durante la manutenzione.
Applicazioni tipiche
Adatto per varie applicazioni industriali, tra cui:
- Assi di avanzamento X, Y e Z su centri di lavoro verticali
- Assi di avanzamento di centri di lavoro orizzontali
- Azionamenti tavola rotante
- Sistemi automatizzati di movimentazione materiali
Compatibilità azionamenti
L'HC-SF102 è specificamente progettato per amplificatori servo della serie MR-J2. L'encoder OSA17-20 comunica utilizzando un'architettura di segnale encoder analogico e non è compatibile con i più recenti amplificatori MR-J2S, MR-J3 o MR-J4 che utilizzano protocolli seriali digitali per encoder.
Domande frequenti
L'HC-SF102 viene fornito con l'encoder OSA17-20?
Non come dotazione standard: l'encoder è un componente separato. Confermare sempre se il sistema di misura OSA17-20 è incluso o deve essere reperito separatamente al momento dell'ordine di un ricambio.
Qual è la differenza tra l'HC-SF102 e l'HC-SFS102?
Entrambi sono motori da 1 kW, 2.000 giri/min, ma appartengono a diverse generazioni di azionamenti. L'HC-SF102 utilizza un encoder analogico esterno OSA17-20 per gli amplificatori MR-J2, mentre l'HC-SFS102 ha un encoder assoluto a 17 bit integrato per gli amplificatori MR-J2S.
Esiste una versione con albero scanalato dell'HC-SF102?
Sì. L'HC-SF102K presenta la stessa configurazione del motore con l'aggiunta di una scanalatura sull'albero di uscita per un blocco meccanico positivo con trasmissione di coppia.
L'HC-SF102 può essere utilizzato su un asse verticale?
Senza freno, il motore non può mantenere la posizione dell'asse quando è diseccitato. Per gli assi verticali, l'HC-SF102B (variante dotata di freno) è la scelta corretta.
Quali sono i problemi di assistenza più comuni per l'HC-SF102?
Il guasto dei cuscinetti su entrambe le estremità e i problemi dell'encoder esterno OSA17-20 sono i guasti meccanici ed elettrici segnalati più frequentemente. Anche i danni al connettore di alimentazione sono comuni sui motori in servizio attivo.
Il Mitsubishi HC-SF102 è un servomotore legacy. Confermare la disponibilità dell'encoder, la compatibilità dell'azionamento e la configurazione dell'albero rispetto alle specifiche originali della macchina prima di ordinare.
