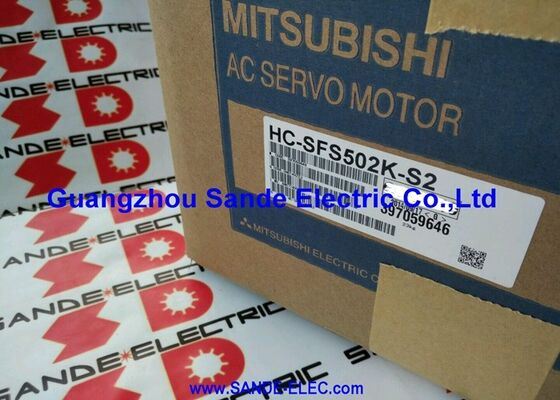

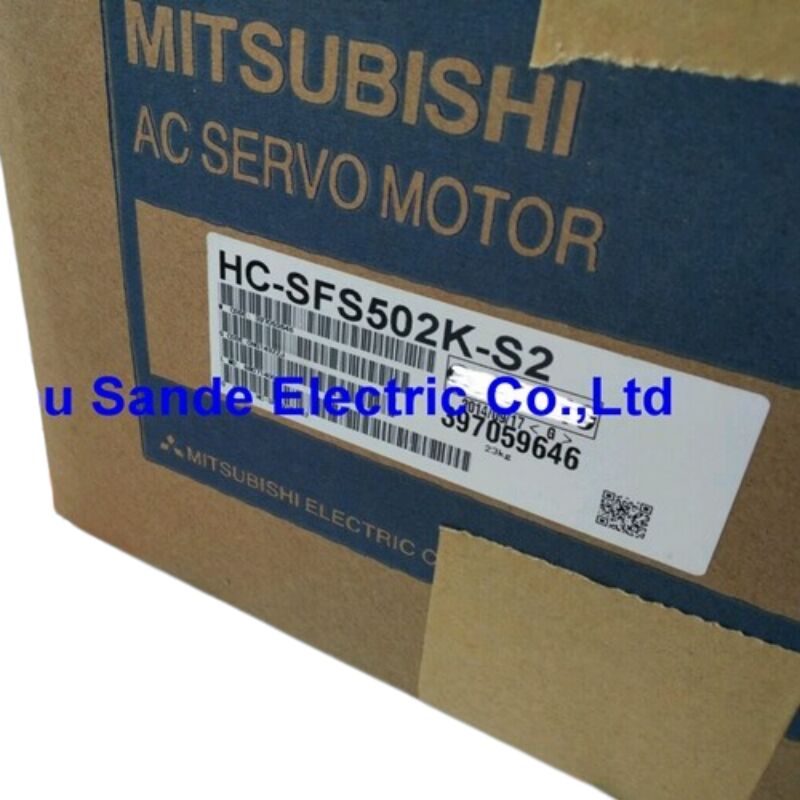

Mitsubishi HC-SFS502K-S2 Servomotore CA
Servomotore a filo a chiave di alta capacità da 5 kW per applicazioni industriali esigenti che richiedono una potenza e una precisione considerevoli.
Performance elevate per applicazioni ad uso pesante
Il Mitsubishi HC-SFS502K-S2 è progettato per applicazioni in cui i servomotori standard non hanno una potenza sufficiente.000W) Servomotore rotativo senza spazzole CA della serie MELSERVO J2S offre prestazioni eccezionali per inerzia media, applicazioni per assi di media capacità che richiedono una coppia continua e elevata e un posizionamento preciso.
Caratteristiche chiave
- 5 kW di potenza nominale con coppia continua di 23,9 Nm
- Capacità di coppia massima di 71,7 Nm per applicazioni impegnative
- 2,000 giri al minuto e velocità massima
- codificatore assoluto a 17 bit (risoluzione 131,072 ppr)
- Azionamento di un sistema di controllo della velocità di rotazione
- Indice di protezione IP65 per la resistenza alla polvere e ai getti d'acqua
- Sigillo integrato per l'olio per una maggiore protezione
- Classe 200V CA, alimentazione a 3 fasi con corrente nominale 26A
Specifiche tecniche
| Parametro |
Valore |
| Prodotto nominale |
5,000W (5,0 kW) |
| Velocità nominale |
2,000 RPM |
| Velocità massima |
2,000 RPM |
| Torsione nominale |
23.9 Nm |
| Torsione massima |
71.7 Nm |
| Corrente nominale |
26 A |
| Tensione di alimentazione |
Classe 200V CA, a 3 fasi |
| Tipo di codificatore |
Integrato in assoluto, 17 bit |
| Risoluzione del codificatore |
131,072 ppr |
| Tipo di albero |
Fuoco a chiave |
| Sigillo di olio |
Inclusi |
| Dimensione della flangia |
176 × 176 mm |
| Classificazione di protezione |
Protezione IP65 |
| Classe di inerzia |
Inerzia media / capacità media |
| Serie di motori |
HC-SF / HC-SFS, MELSERVO J2S |
| Drive compatibili |
Serie MR-J2S (amplificatore di classe 500) |
| Temperatura di funzionamento ambientale |
Da 0 a +40°C |
Vantaggi dell'ingegneria
La progettazione a media inerzia fornisce un equilibrio ottimale tra la capacità di risposta dinamica e la capacità di coppia.L'encoder assoluto a 17 bit elimina le routine di homing dopo i cicli di alimentazione quando viene utilizzato con il backup della batteria, mentre l'albero a chiave garantisce una trasmissione affidabile della coppia senza scivolare a carichi elevati.
Applicazioni tipiche
- Altre macchine per la lavorazione a motore
- Grandi tavoli rotanti e indicizzatori
- Azionamenti articolati di robot industriali per grandi bracci portatili
- Sistemi di avvolgimento e di controllo della tensione
- Macchine e apparecchi per la stampa
Compatibilità del driver
Per i nuovi sistemi, l'equivalente attuale di Mitsubishi è l'HG-SR502K della serie J4,con un codificatore assoluto a 22 bit e protezione IP67.
Domande frequenti
Quale amplificatore richiede l'HC-SFS502K-S2?
Questo motore è progettato per il servo amplificatore MR-J2S-500 (tipo A, B o CP).L'accoppiamento con amplificatori MR-J3 o MR-J4 richiede un kit di rinnovo o un aggiornamento completo del sistema.
Cosa significa il suffisso S2 su questo motore?
L'S2 designa una variante di specifica speciale, che può comportare differenze nell'orientamento del connettore, nella direzione dell'uscita del cavo, nelle dimensioni dell'albero o nelle modifiche ambientali.Verificare la configurazione specifica S2 rispetto alla documentazione delle parti originali.
Perche' questo motore ha un sigillo dell'olio?
Il sigillo dell'olio integrato protegge i componenti interni del motore da nebbia di olio, spruzzi di liquido di raffreddamento e ingresso di lubrificazione da cambio o componenti adiacenti,fornire una protezione aggiuntiva al punto di penetrazione dell'albero.
L'HC-SFS502K-S2 è compatibile con il rilevamento della posizione assoluta?
Il codificatore assoluto a 17 bit supporta il rilevamento della posizione assoluta quando il servo amplificatore MR-J2S e' dotato di una batteria di riserva.eliminare la necessità di un'orientamento a ritorno zero dopo lo spegnimento controllato.
Qual è il sostituto moderno dell'HC-SFS502K-S2?
L'equivalente attuale di Mitsubishi è l'HG-SR502K della serie MELSERVO J4, con potenza di 5 kW, velocità di 2.000 giri al minuto, coppia nominale di 23,9 Nm, codificatore assoluto a 22 bit e protezione IP67.
Il Mitsubishi HC-SFS502K-S2 è progettato per i sistemi MELSERVO J2S.e S2 dettagli delle specifiche speciali contro la documentazione della macchina prima di ordinare.
