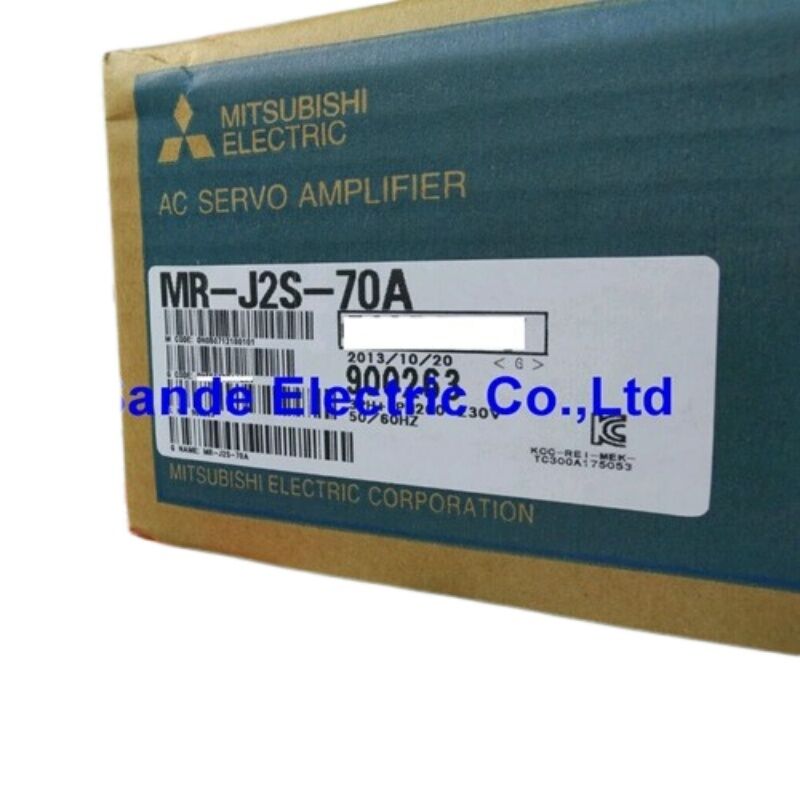

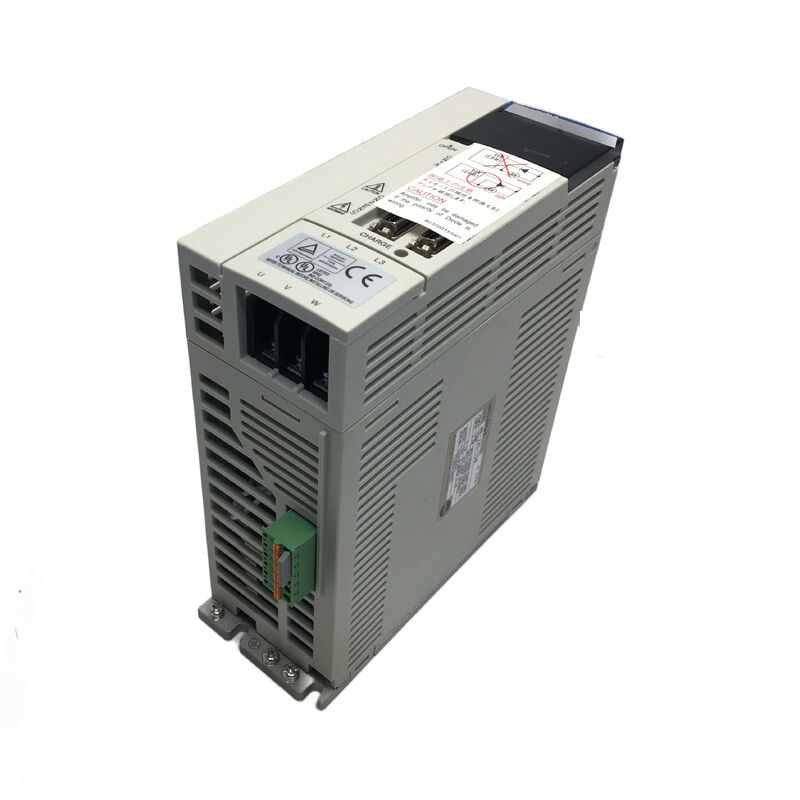

Amplificatore servo AC Mitsubishi MR-J2S-70A — Drive MELSERVO J2S da 750 W per un controllo preciso del movimento

La gestione ottimale di un sistema servo inizia dall'amplificatore. Il motore riceve l'attenzione, ma è il drive che legge il feedback di posizione, calcola la correzione e attiva lo stadio di uscita centinaia di volte al secondo per mantenere l'asse dove dovrebbe essere. Il Mitsubishi MR-J2S-70A è l'amplificatore da 750 W della consolidata serie MELSERVO J2S — un drive servo AC general-purpose che gestisce il controllo di posizione, velocità e coppia con l'affidabilità per cui è nota la piattaforma servo industriale di Mitsubishi.

Cosa ha portato MELSERVO J2S

La serie J2S ha rappresentato un significativo passo avanti di Mitsubishi rispetto alla precedente generazione J2. Il miglioramento principale è stato l'encoder del servomotore: i motori abbinati alla J2S utilizzano un encoder assoluto a 17 bit (131.072 impulsi/giro), che offre una risoluzione e un'accuratezza di posizione considerevolmente maggiori rispetto al predecessore della serie J2. Dal lato amplificatore, ciò si traduce in un anello di controllo più stretto e stabile — il drive lavora con più dati di posizione per giro, quindi i comandi di velocità e posizione vengono tracciati in modo più pulito, specialmente a basse velocità e durante il posizionamento fine.

La J2S ha anche introdotto real-time auto-tuning, che monitora continuamente la dinamica della macchina e regola di conseguenza le impostazioni del guadagno servo. Su una macchina in cui le caratteristiche di carico cambiano — un braccio robotico che si muove attraverso configurazioni diverse, o una mola che cambia massa mentre si usura — la funzione di auto-tuning mantiene l'anello stabile senza intervento manuale.

Specifiche tecniche

Tre modalità di controllo — Un drive

L'MR-J2S-70A non è un controller di posizione dedicato. Gestisce tre modalità operative distinte e, cosa fondamentale, può commutare tra di esse al volo in base a segnali di ingresso digitali:

Modalità di controllo di posizione — il drive segue un treno di impulsi ad alta velocità dal controller upstream. Ogni impulso rappresenta un incremento di posizione comandato. Con una frequenza di impulsi in ingresso fino a 500 kpps da un ricevitore differenziale, il drive può seguire comandi di posizione rapidi mentre l'encoder a 131.072 ppr fornisce la risoluzione di feedback per eseguirli accuratamente.

Modalità di controllo della velocità — un ingresso di tensione analogica (da 0 a ±10 V CC) o una delle sette velocità programmate internamente definisce la velocità target. Il drive quindi regola la velocità del motore per corrispondere, con rampe di accelerazione e decelerazione fluide impostabili tramite parametri.

Modalità di controllo della coppia — una tensione analogica (da 0 a ±8 V CC) comanda direttamente la coppia di uscita. La velocità è limitata a un tetto programmabile e il drive eroga la corrente necessaria per mantenere la coppia comandata fino a quel limite di velocità. Questa modalità viene utilizzata nelle applicazioni di controllo della tensione, press-fit e bloccaggio.

Controllo PWM a onda sinusoidale — Perché è importante

L'MR-J2S-70A utilizza il controllo di corrente PWM a onda sinusoidale per pilotare il motore. La distinzione dai metodi di commutazione trapezoidale o a sei passi più semplici è significativa in pratica: l'eccitazione sinusoidale produce un'uscita di coppia più fluida con minore ripple, il che significa un funzionamento più silenzioso, minore vibrazione meccanica e migliori prestazioni servo a basse velocità.

A basse velocità — avanzamenti di creep su una rettificatrice, posizionamento fine su un dispositivo di assemblaggio — la differenza tra commutazione sinusoidale e trapezoidale è evidente nel livello di vibrazione e nella stabilità della velocità. Per le applicazioni in cui la finitura superficiale o l'accuratezza posizionale a bassa velocità sono importanti, l'architettura di controllo a onda sinusoidale è parte del motivo per cui la serie J2S si è guadagnata la sua posizione come piattaforma di riferimento per le applicazioni servo Mitsubishi durante il suo periodo di produzione.

Il sistema di posizione assoluta

La documentazione MELSERVO J2S afferma che l'aggiunta di una batteria all'amplificatore servo converte il sistema in funzionamento a posizione assoluta — nessun hardware aggiuntivo richiesto oltre al portabatterie. Con il backup della batteria attivo:

• L'encoder ricorda la sua posizione attraverso i cicli di accensione
• Il riavvio della macchina non richiede una sequenza di homing di ritorno di riferimento
• Dopo un allarme o un arresto di emergenza, la posizione dell'asse è immediatamente nota

È sufficiente impostare una posizione di home una sola volta durante la messa in servizio iniziale. Da quel momento in poi, il sistema assoluto mantiene il riferimento dell'asse indefinitamente. Per macchine con più assi e complesse sequenze di homing, l'eliminazione del ritorno di riferimento ad ogni accensione è un tangibile guadagno di produttività.

Auto-Tuning — Vantaggio pratico di configurazione

Molti amplificatori servo richiedono una taratura manuale del guadagno: l'ingegnere di messa in servizio imposta il guadagno proporzionale, il guadagno integrale e il guadagno derivativo in base alle stime di inerzia e alla risposta misurata, quindi itera fino a quando il sistema non è stabile e reattivo. Funziona, ma richiede tempo, competenza e rifacimento quando le caratteristiche della macchina cambiano.

Il real-time auto-tuning dell'MR-J2S-70A gestisce questo continuamente. Il drive stima il momento d'inerzia della macchina dalla risposta di coppia e accelerazione del motore e regola di conseguenza i guadagni servo. Le nuove macchine si commissionano più velocemente. Le macchine in cui il carico varia — un robot che preleva diversi pezzi, o un mandrino con diversi utensili — rimangono correttamente tarate senza regolazioni manuali periodiche.

Aree di applicazione tipiche

La potenza nominale di 750 W dell'MR-J2S-70A lo colloca nella fascia media della famiglia di amplificatori J2S — abbastanza potente per la maggior parte delle applicazioni di azionamento assi CNC e di automazione, abbastanza compatto da stare in un armadio di controllo standard. Viene utilizzato per pilotare:

Assi di macchine utensili CNC — azionamenti di avanzamento X, Y, Z su fresatrici, torni e centri di lavoro dove è richiesta una ripetibilità sub-micrometrica

Bracci robotici e robot SCARA — azionamenti di giunti dove la combinazione di velocità, coppia e mantenimento della posizione assoluta copre i requisiti dell'applicazione

Apparecchiature di assemblaggio automatico — stazioni di inserimento di precisione, avvitatura e press-fit dove la modalità di controllo della coppia fornisce una gestione precisa della forza

Sistemi di trasporto e indicizzazione — azionamenti di nastro a velocità controllata e tavole rotanti a posizione controllata

Sistemi di avvolgimento e tensionamento — applicazioni di avvolgimento di materiali dove la modalità di coppia con limitazione di velocità fornisce una tensione accurata su diversi diametri di bobina

FAQ

D1: Quali servomotori sono compatibili con l'MR-J2S-70A?

L'MR-J2S-70A ha una potenza nominale di 750 W e si abbina ai servomotori Mitsubishi delle serie HC-SFS, HC-KFS, HC-MFS e HC-UFS nella classe 750 W / 200 V. I modelli specifici di motori compatibili includono HC-SFS73, HC-KFS73, HC-MFS73 e HC-UFS72. Confermare sempre la compatibilità con la tabella di combinazione motore-amplificatore di Mitsubishi per il modello esatto del motore.

D2: L'MR-J2S-70A può accettare alimentazione sia monofase che trifase?

Sì. L'MR-J2S-70A accetta alimentazione monofase o trifase da 200–230 V CA a 50/60 Hz. Per 230 V monofase, collegare a L1 e L2 e lasciare L3 aperta. Questa flessibilità è utile nelle installazioni in cui è disponibile solo l'alimentazione monofase nell'armadio di controllo.

D3: L'MR-J2S-70A supporta il funzionamento a posizione assoluta e cosa richiede?

Sì — l'aggiunta di una batteria all'amplificatore servo abilita il funzionamento a posizione assoluta utilizzando l'encoder a 17 bit nei servomotori compatibili della serie J2S. Una volta impostata una posizione di home durante la messa in servizio, il sistema mantiene la posizione dell'asse anche a spegnimento. Non è necessario un ciclo di homing di ritorno di riferimento all'avvio.

D4: Quale software viene utilizzato per configurare e diagnosticare l'MR-J2S-70A?

L'MR-J2S-70A comunica tramite RS-232C o RS-422 con un PC che esegue il software MR Configurator di Mitsubishi. Ciò consente l'impostazione dei parametri, il funzionamento di prova, la regolazione del guadagno, il monitoraggio dello stato e la revisione della cronologia degli allarmi tramite un'interfaccia computer senza dover navigare manualmente nei parametri del drive tramite i pulsanti del pannello frontale.

D5: L'MR-J2S-70A è ancora in produzione e qual è la sua attuale sostituzione?

La serie MR-J2S è stata ufficialmente discontinuata da Mitsubishi Electric ed è un prodotto legacy maturo. La sostituzione di generazione attuale è la serie MR-J4, che offre un encoding a risoluzione più elevata, un auto-tuning migliorato e la capacità di comunicazione SSCNET III/H. Tuttavia, gli amplificatori MR-J2S rimangono ampiamente disponibili attraverso il mercato secondario dell'automazione industriale per scopi di manutenzione e riparazione delle macchine.
