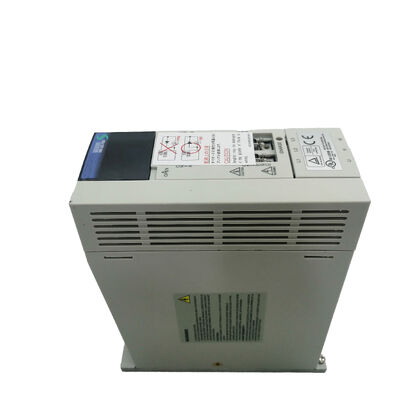

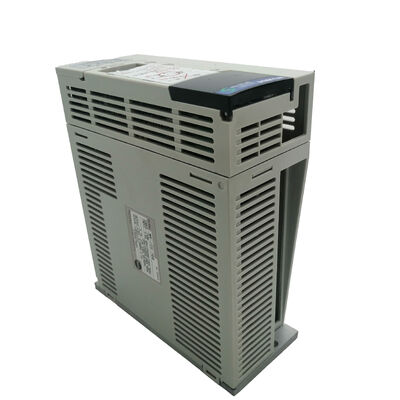

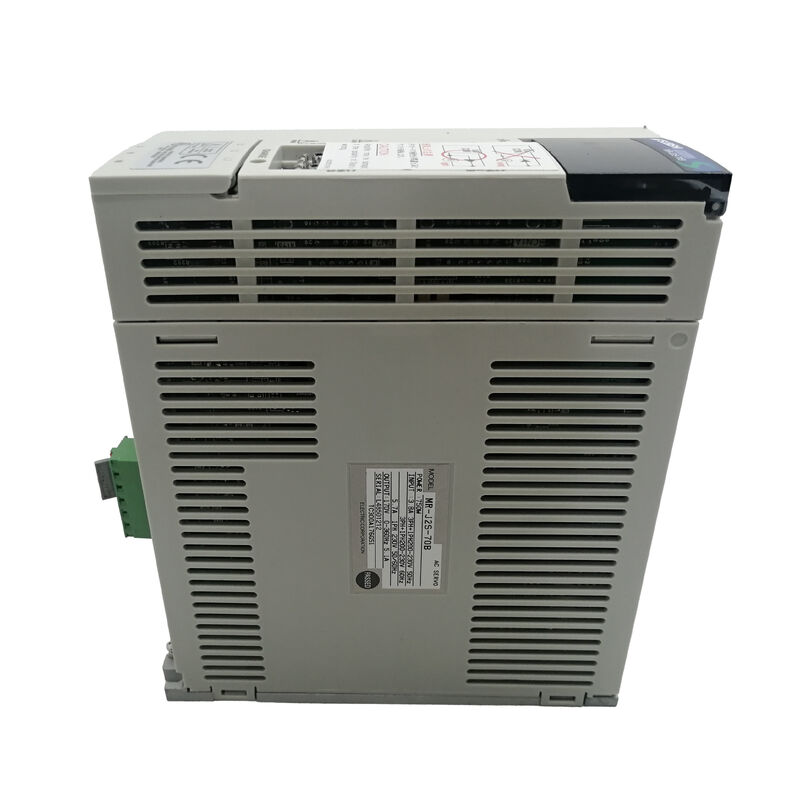

Mitsubishi AC Servo Drive Servo Amplifier MR-J2S-70B MRJ2S70B MR-J2S-70B

Mitsubishi MR-J2S-70B MELSERVO-J2S Drive AC Servo — Amplificatore da 750W SSCNET III/H

Il drive che ha reso il controllo di movimento SSCNET mainstream

Prima che EtherCAT e PROFINET dominassero la conversazione sul controllo di movimento, il bus seriale ad alta velocità SSCNET di Mitsubishi svolgeva lo stesso lavoro — sincronizzando più assi servo con comunicazione deterministica, eliminando il groviglio di cablaggi a treno di impulsi che le costruzioni di pannelli multi-asse richiedevano un tempo.

freno dinamico integratoMR-J2S-70B è un amplificatore servo AC da 750W della serie MELSERVO-J2-Super, e la B nel suo numero di parte è la designazione che conta di più: è la variante con interfaccia SSCNET, progettata per operare come parte di un sistema multi-asse coordinato sotto un controller di movimento Mitsubishi.

Questo drive eroga 0,75 kW di potenza nominale utilizzando controllo PWM sinusoidale con metodo di controllo della corrente — la combinazione che produce una coppia motore fluida, un minimo cogging a basse velocità e il tipo di risposta dell'asse che la lavorazione CNC e l'automazione ad alto ciclo richiedono.

Accetta ingressi AC monofase e trifase da 200–230V, include un D4: Cosa succede all'asse se viene persa l'alimentazione mentre il drive è in funzione? per l'arresto controllato dell'asse allo spegnimento del servo, e utilizza raffreddamento naturale — nessuna aria forzata, nessuna ventola di raffreddamento da mantenere o che si guasti.

Specifiche Tecniche

Funzioni di protezione: Spegnimento per sovracorrente · Spegnimento per sovratensione di rigenerazione · Spegnimento per sovraccarico (termico elettronico) · Protezione surriscaldamento motore servo · Protezione guasto encoder · Protezione guasto rigenerazione · Protezione sottotensione / interruzione improvvisa di corrente · Protezione sovravelocità · Protezione errore eccessivo

SSCNET III/H — Cosa offre effettivamente l'interfaccia B

Il suffisso B è ciò che distingue questo drive dal MR-J2S-70A (interfaccia impulso/analogica) e lo posiziona come un componente di controllo di movimento in rete piuttosto che un drive autonomo. SSCNET III/H è la rete seriale ad alta velocità per servo di Mitsubishi — collega più amplificatori servo a un controller di movimento tramite un cavo seriale o in fibra ottica dedicato, con comunicazione sincronizzata che mantiene tutti gli assi bloccati in fase tra loro.

Cosa significa in pratica: movimento multi-asse interpolato, ingranaggi elettronici, inseguimento di profili a camme e controllo coordinato dell'asse di avanzamento sono tutti possibili senza i problemi di corrispondenza dei parametri che derivano dai sistemi a treno di impulsi.

Il controller di movimento gestisce la pianificazione della traiettoria; il bus SSCNET invia i comandi sincronizzati a ciascun amplificatore contemporaneamente; ciascun amplificatore gestisce i loop interni di velocità e corrente localmente.

L'architettura è pulita e la serie MR-J2S-B è stata la piattaforma che l'ha portata all'uso diffuso su macchine CNC di fascia media e apparecchiature automatizzate.

PWM sinusoidale e raffreddamento naturale

Il controllo PWM sinusoidale

genera una forma d'onda di corrente del motore che approssima strettamente un'onda sinusoidale vera piuttosto che l'approssimazione a gradini della commutazione trapezoidale più vecchia.

Per il motore, ciò significa minore ripple di coppia, rotazione più fluida a basse velocità e minore calore generato per rivoluzione — il che avvantaggia direttamente la finitura superficiale nelle applicazioni di lavorazione e riduce il rumore acustico nelle apparecchiature in cui ciò è importante.Il

raffreddamento naturale

sul MR-J2S-70B significa che il drive dissipa il calore attraverso le sue alette del dissipatore all'aria circostante senza una ventola interna.

Ciò elimina una potenziale modalità di guasto — i guasti della ventola sono una causa comune di arresti termici del drive — ma significa anche che il drive necessita di uno spazio d'aria libero adeguato intorno ad esso nell'armadio.

Mitsubishi specifica le distanze minime sopra e sotto l'unità; ignorarle in un armadio affollato è il motivo più comune per cui i drive di questa serie funzionano a caldo.Serie di motori compatibiliIl MR-J2S-70B è progettato per l'uso con i servomotori Mitsubishi delle serie

HC-KFS, HC-MFS e HC-UFS

nella gamma di capacità appropriata per un amplificatore da 750W.

Questi sono i motori a inerzia bassa-media, a piccola capacità che erano l'accoppiamento standard per i drive J2S sugli assi di avanzamento delle macchine utensili CNC e sulle celle di lavoro robotiche.

Se stai acquistando questo drive come sostituzione, conferma che il motore installato sull'asse sia di una di queste serie — l'amplificatore J2S memorizza tabelle di parametri motore internamente e il tipo di motore deve corrispondere a quello che l'amplificatore è configurato per pilotare.

Realtà dell'approvvigionamento

Il MR-J2S-70B è stato discontinuato da Mitsubishi Electric. L'offerta disponibile proviene da scorte in eccesso, unità di ricambio ricondizionate e servizi di riparazione.

Per le macchine in cui un sistema di movimento basato su SSCNET è ancora in uso attivo, la sostituzione con un MR-J2S-70B testato è la via di minor resistenza — passare a una generazione di drive diversa richiede migrazione dei parametri, valutazione della compatibilità SSCNET e potenzialmente aggiornamenti del firmware del controller di movimento.

Domande frequentiD1: Qual è la differenza tra il MR-J2S-70B e il MR-J2S-70A?R: L'unica differenza è l'interfaccia di comunicazione. Il

freno dinamico integrato utilizza un'interfaccia di ingresso a treno di impulsi e analogica — standard per il posizionamento autonomo o il controllo di velocità da un'uscita a impulsi PLC.Il 70B utilizza

SSCNET

— comunica con un controller di movimento Mitsubishi tramite un bus seriale ad alta velocità ed è progettato per il controllo di movimento multi-asse coordinato. I due non sono intercambiabili in un sistema esistente.D2: Quale controller di movimento Mitsubishi è necessario per utilizzare l'interfaccia B SSCNET?R: Il MR-J2S-70B si collega ai

controller di movimento

Mitsubishi che supportano il protocollo SSCNET — tipicamente i moduli di movimento Q17nCPUN, QD77MS o simili della serie Q.

Il controller compatibile specifico dipende dalla configurazione del tuo sistema. SSCNET III/H sulla serie J2S non è la stessa delle versioni successive di SSCNET III/H — verifica la compatibilità con il tuo controller prima di mescolare generazioni di drive.

D3: Il MR-J2S-70B può essere sostituito con una generazione di drive Mitsubishi più recente?

R: Mitsubishi offre percorsi di aggiornamento da J2S-B a J4-B utilizzando strumenti di rinnovo (kit di rinnovo MR-J2S), che consentono al cablaggio SSCNET e al controller di movimento esistenti di rimanere in posizione mentre il drive viene modernizzato. Questa è un'opzione di migrazione pianificata piuttosto che una sostituzione diretta — richiede hardware aggiuntivo e lavoro di configurazione dei parametri.D4: Cosa succede all'asse se viene persa l'alimentazione mentre il drive è in funzione?R: Il

freno dinamico integrato si attiva automaticamente in caso di perdita di alimentazione o quando viene ricevuto il segnale di spegnimento servo — cortocircuita gli avvolgimenti del motore attraverso una resistenza per decelerare l'asse.La

protezione sottotensione e interruzione improvvisa di corrente

si attiva anche, registrando il guasto. Per assi verticali o applicazioni che richiedono un mantenimento garantito dopo la perdita di alimentazione, è comunque consigliato un freno meccanico esterno sul motore.D5: Il MR-J2S-70B è compatibile con l'alimentazione monofase?R: Sì — il MR-J2S-70B accetta ingressi AC monofase da 200–230V e

AC trifase da 200–230V

. L'operazione monofase è disponibile per installazioni in cui l'alimentazione trifase non è disponibile, ma la corrente di ingresso per fase è maggiore in modalità monofase.
