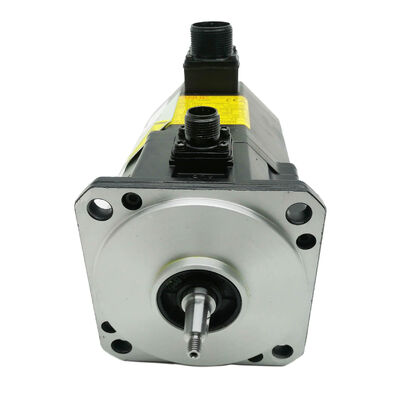

Fanuc A06B-0033-B077#0008 — Servomotore AC brushless serie αiF di grandi dimensioni con freno di stazionamento per azionamenti di assi CNC per impieghi gravosi

FANUC · SERVOMOTORE AC · SERIE αiF

Panoramica del prodotto

Il Fanuc A06B-0033-B077#0008 è un servomotore AC brushless di grandi dimensioni della serie αiF di Fanuc — il livello di alta inerzia e alta coppia della piattaforma di servomotori αi di Fanuc. Costruito per applicazioni di assi pesanti in macchine utensili CNC e automazione industriale su larga scala, offre l'uscita di coppia sostenuta e la robusta costruzione meccanica che gli ambienti di produzione più esigenti richiedono.

La designazione αiF indica una posizione specifica nella gamma di motori Fanuc. Mentre le serie αis e αi si occupano dei requisiti degli assi compatti e di fascia media, la αiF è progettata per assi che sopportano un'inerzia di carico sostanziale — grandi tavole di lavoro, teste di mandrino pesanti, strutture a ponte a portale e qualsiasi asse azionato in cui l'inerzia riflessa sull'albero motore è sufficientemente elevata da rendere un motore a telaio standard la scelta sbagliata. Il rotore più grande, il telaio più pesante e la maggiore classificazione di coppia non sono incidentali — sono il motivo per cui questo motore esiste nella famiglia di prodotti αi.

Il codice opzionale #0008 è una parte significativa del numero di parte completo. Indica una specifica configurazione installata in fabbrica — in questo caso, un freno di stazionamento integrato. Il freno si innesta quando il motore è diseccitato, mantenendo l'asse in posizione contro la gravità o il carico residuo senza fare affidamento sull'azionamento servo per mantenere la coppia. Per gli assi verticali, strutture a portale senza contrappeso e qualsiasi applicazione in cui un asse non alimentato non deve scivolare o cadere, questa non è una comodità opzionale — è un requisito di sicurezza e funzionale.

Il suffisso B077 definisce il tipo di encoder e la configurazione del connettore, governando la compatibilità dei cavi e l'accoppiamento dell'amplificatore. Il numero di parte completo — inclusi B077 e #0008 — deve essere abbinato esattamente quando si acquista un ricambio.

Specifiche chiave

Comprensione della serie αiF

Fanuc segmenta la sua gamma di servomotori per classe di inerzia perché i compromessi ingegneristici sono reali e consequenziali. Un motore a bassa inerzia accelera rapidamente ma può diventare instabile quando l'inerzia del carico supera significativamente la sua inerzia del rotore. Un motore ad alta inerzia come quelli della serie αiF è progettato per rimanere stabile e controllabile con carichi pesanti collegati — l'inerzia del rotore più grande fornisce un rapporto di inerzia più favorevole anche quando l'inerzia dell'asse è sostanziale.

Questa caratteristica definisce il dominio applicativo dell'αiF. Non è il motore giusto per un asse pick-and-place ad alta velocità e a basso carico. È il motore giusto per l'asse principale di una grande macchina CNC, una tavola rotante pesante o un azionamento di trave a portale in cui la massa spostata è misurata in centinaia di chilogrammi e il sistema servo deve mantenere la rigidità posizionale sotto carico senza oscillare.

Tre caratteristiche di questo motore meritano un'attenzione più approfondita:

Rotore ad alta inerzia per un controllo stabile sotto carico. La geometria del rotore αiF è ottimizzata per applicazioni in cui il rapporto inerzia carico/motore sarebbe sfavorevole con un motore più piccolo. Aumentando l'inerzia del rotore per adattarla al profilo del carico, il loop di controllo dell'amplificatore servo può essere ottimizzato per rigidità e stabilità senza combattere uno sfasamento estremo tra le dinamiche del motore e del carico. Il risultato pratico è un asse che mantiene saldamente la posizione, resiste alle perturbazioni esterne e non richiede impostazioni di guadagno compromesse per rimanere stabile.

Freno di stazionamento integrato — funzionale e critico per la sicurezza. Il freno #0008 si innesta automaticamente quando l'alimentazione del motore viene rimossa. Sugli assi verticali — teste mandrino asse Z, azionamenti a ram verticale, traverse a ponte — questo impedisce la caduta dovuta alla gravità durante arresti di emergenza, interruzioni di corrente e sequenze di parcheggio normali della macchina. Il freno non è classificato per l'arresto dinamico; trattiene un asse stazionario. L'azionamento servo gestisce la decelerazione; il freno mantiene la posizione una volta che l'asse si è fermato. Comprendere questa distinzione è importante sia per la progettazione che per la manutenzione della macchina.

Architettura encoder seriale ovunque. In linea con il resto della famiglia αi, l'A06B-0033-B077#0008 utilizza l'encoder seriale Fanuc per il feedback di posizione. L'encoder trasmette dati di posizione ad alta risoluzione digitalmente, supporta il rilevamento guasti in tempo reale e consente all'amplificatore di identificare automaticamente il motore all'accensione. Su una grande macchina in cui i cavi dell'encoder corrono per diversi metri attraverso un armadio affollato e un canale per cavi, l'immunità al rumore della trasmissione seriale rispetto ai resolver analogici è un vantaggio pratico — non solo un punto di specifica.

Applicazioni tipiche

La serie αiF è specificata dove convergono carichi pesanti, grandi strutture di macchine e requisiti di sicurezza degli assi verticali. L'A06B-0033-B077#0008 — con la sua uscita a telaio grande e il freno integrato — si trova su:

• Grandi azionamenti degli assi principali di centri di lavoro CNC orizzontali e verticali
• Azionamenti di traverse e ram di centri di lavoro a ponte e a portale
• Assi di avanzamento di alesatrici e fresatrici CNC per impieghi gravosi
• Grandi azionamenti degli assi rotanti e di inclinazione di centri di lavoro a cinque assi di grande formato
• Azionamenti di traslazione di tavola e colonna di rettificatrici CNC
• Assi di posizionamento di pallettizzatori pesanti e linee di trasferimento
• Grandi azionamenti di tavole rotanti e tavole di indicizzazione CNC
• Azionamenti degli assi verticali su qualsiasi macchina che richieda una posizione di parcheggio mantenuta dal freno

Integrazione di sistema e compatibilità amplificatore

L'A06B-0033-B077#0008 si collega ai moduli amplificatori servo serie Fanuc αi installati negli armadi CNC che eseguono famiglie di controller Serie 0i, 16i, 18i, 21i, 30i, 31i e 32i. Per applicazioni di assi grandi, il modulo amplificatore selezionato deve essere dimensionato per corrispondere alla corrente nominale del motore e alla domanda di coppia di picco — una svista comune sia durante la messa in servizio di nuove macchine che durante la ricerca di ricambi è la selezione di un amplificatore classificato per un motore più piccolo della stessa serie.

L'interfaccia dell'encoder seriale identifica automaticamente il motore all'accensione, caricando i parametri del modello motore standard nell'amplificatore senza inserimento manuale. I parametri specifici dell'asse — limiti di corsa, blocchi di coppia, profili di accelerazione — sono memorizzati nel controller CNC e devono essere ripristinati da un set di parametri di backup dopo qualsiasi sostituzione del motore.

Il circuito del freno di stazionamento richiede una connessione di alimentazione separata da 24 V CC, tipicamente proveniente dall'alimentazione del pannello di controllo della macchina. L'innesto e il rilascio del freno sono controllati dal controller CNC tramite un'uscita relè dedicata o l'uscita di controllo freno integrata dell'amplificatore, a seconda del progetto elettrico della macchina. Confermare lo schema di cablaggio del freno dai disegni elettrici della macchina prima della rimozione e reinstallazione.

I set di cavi sono definiti dalla specifica del connettore B077. Sia il cavo di alimentazione che il cavo dell'encoder devono corrispondere. Su macchine grandi in cui i cavi del motore sono instradati attraverso catene portacavi o condotti, ispezionare i cavi per usura o danni durante una sostituzione del motore — la sostituzione dei cavi su un grande centro di lavoro è significativamente più dirompente che su una macchina compatta, e farla in modo proattivo durante una sostituzione programmata del motore evita un secondo evento di fermo non pianificato.

Considerazioni sulla sostituzione e sull'approvvigionamento

L'A06B-0033-B077#0008 è un articolo di ricambio comune su grandi macchine CNC azionate da Fanuc, dove la combinazione di carichi di assi ad alta inerzia e requisiti di azionamento verticale rende la serie αiF con opzione freno una specifica standard del costruttore della macchina.

La precisione completa del numero di parte è essenziale. B077 definisce il tipo di encoder e connettore. #0008 definisce l'opzione freno. Un motore acquistato senza freno — o con una variante di encoder diversa — non verrà installato come sostituzione diretta. Confermare entrambi gli elementi del numero di parte dalla targhetta del motore guasto prima dell'acquisto.

Verifica della funzione del freno dopo l'installazione. Dopo aver installato un motore sostitutivo, verificare l'innesto e il rilascio del freno come parte del controllo di messa in servizio. Confermare che il freno si rilasci completamente all'eccitazione del motore — il rilascio parziale causa surriscaldamento e usura prematura del freno. Confermare che il freno si innesti completamente alla diseccitazione — l'innesto incompleto su un asse verticale è un pericolo per la sicurezza.

Backup dei parametri prima dello smontaggio. Eseguire il backup dell'intero set di parametri CNC prima di iniziare la rimozione del motore. Su macchine grandi con set di parametri multiasse complessi, ricostruire i parametri dell'asse solo dalla documentazione è dispendioso in termini di tempo e soggetto a errori.

Unità nuove vs. rigenerate. Entrambe sono disponibili tramite la rete di assistenza autorizzata Fanuc e centri di ricondizionamento di terze parti qualificati. Per i motori rigenerati della serie αiF, verificare che siano stati eseguiti la sostituzione dei cuscinetti, la validazione dell'encoder, l'ispezione del freno e i test di prestazione. L'assemblaggio del freno in particolare dovrebbe essere confermato per la piena coppia di tenuta — un freno usurato o contaminato su un grande asse verticale rappresenta un reale rischio per la sicurezza se non identificato prima che il motore ritorni in servizio.

FAQ

D1. Cosa rende la serie αiF diversa dalle serie standard αi e αis? La αiF è la serie di servomotori a telaio grande e alta inerzia di Fanuc. È progettata per applicazioni di assi pesanti in cui l'inerzia del carico è troppo grande per essere controllata stabilmente da un motore a telaio standard o compatto. La αiF offre una maggiore coppia di uscita e un rapporto di inerzia più favorevole per carichi pesanti — non è un sostituto per i motori αi o αis su assi più leggeri, né questi motori sono sostituti adatti per la αiF su quelli pesanti.

D2. Cosa significa il codice opzionale #0008 ed è richiesto per la mia applicazione? Il codice opzionale #0008 indica un freno di stazionamento integrato installato in fabbrica. Il freno si innesta quando il motore è diseccitato, mantenendo l'asse contro la gravità o il carico residuo. È richiesto per gli assi verticali e qualsiasi applicazione in cui un asse non alimentato deve rimanere fermo senza fare affidamento sulla coppia dell'azionamento servo. Una variante senza freno non può essere sostituita in sicurezza su questi assi.

D3. Il freno di stazionamento arresta l'asse durante un arresto di emergenza? No. Il freno di stazionamento è un dispositivo di tenuta statico, non un freno di arresto dinamico. L'amplificatore servo decelera l'asse durante una sequenza di arresto di emergenza; il freno si innesta dopo che l'asse si è fermato per mantenerlo in posizione. L'uso del freno per l'arresto dinamico causerà un rapido consumo e un guasto prematuro del freno.

D4. Il suffisso B077 è intercambiabile con altre varianti di suffisso B0xx? No. Il suffisso specifica il tipo di encoder e la configurazione del connettore. Diverse varianti di suffisso hanno geometrie di connettore o protocolli encoder incompatibili che impediscono l'installazione diretta senza modifiche ai cavi o al cablaggio. Il numero di parte completo, inclusi B077 e #0008, deve corrispondere esattamente al motore originale.

D5. Cosa deve essere confermato dopo l'installazione di un A06B-0033-B077#0008 sostitutivo? Ripristinare i parametri dell'asse del controller CNC da un backup, quindi verificare la funzione del freno — confermare il completo rilascio del freno all'eccitazione del motore e l'innesto completo del freno alla diseccitazione. Ripristinare e convalidare i limiti di corsa software prima di rimettere in funzione l'asse. Sugli assi verticali, eseguire uno spostamento manuale controllato per confermare che l'asse mantenga correttamente la posizione quando il freno è innestato prima di eseguire cicli automatici.
