Fanuc A06B-0085-B103 — Servomotore AC Serie αis per assi CNC compatti e azionamenti di automazione di precisione

FANUC · SERVOMOTORE AC · SERIE αis

Panoramica del prodotto

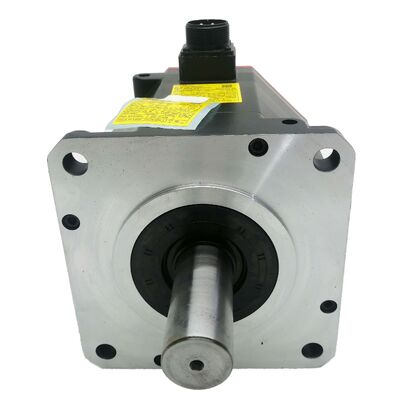

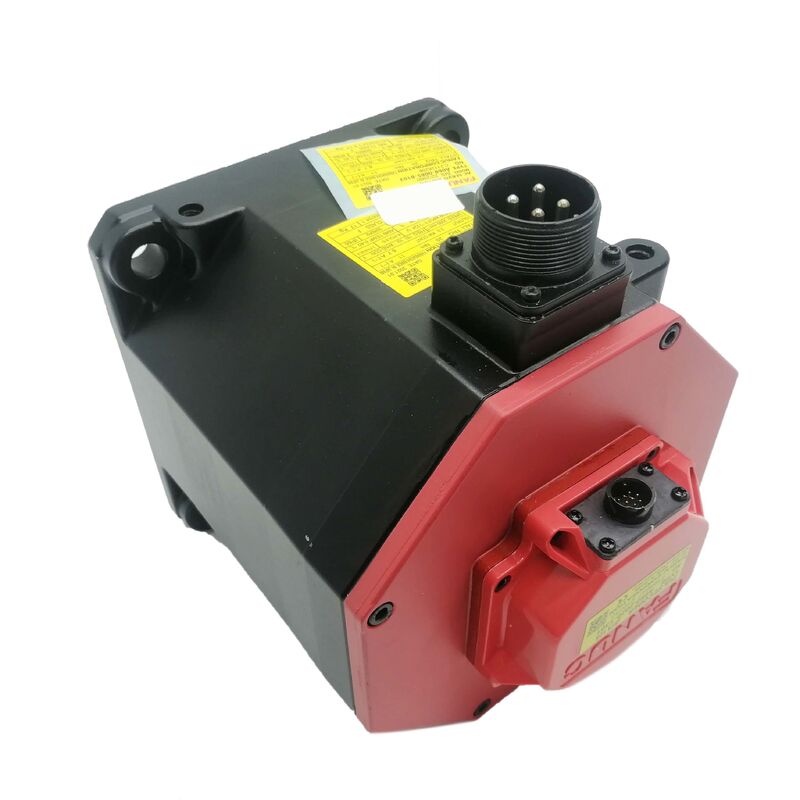

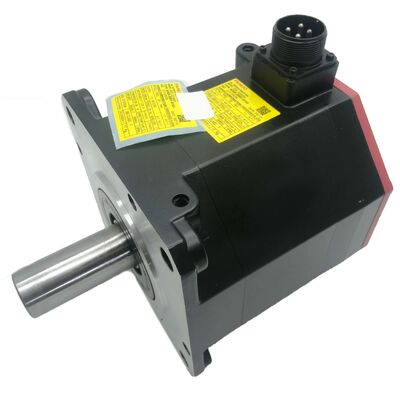

Il Fanuc A06B-0085-B103 è un servomotore AC brushless della serie αis di Fanuc — la gamma compatta a telaio piccolo della piattaforma di servomotori αi di Fanuc. Progettato per l'uso all'interno dell'ecosistema di azionamenti servo integrati di Fanuc, offre prestazioni complete del codificatore di classe αi e compatibilità con l'amplificatore per assi macchina in cui lo spazio fisico, il peso o la densità multi-asse rendono un telaio motore più piccolo la scelta ingegneristica corretta.

Questa non è una versione semplificata di un motore più grande. La serie αis è stata sviluppata come linea di prodotti dedicata, non una riduzione in scala — il che significa che l'architettura del codificatore seriale, il riconoscimento automatico dell'amplificatore e il comportamento di integrazione a livello di sistema sono identici a quelli riscontrati nell'intera gamma αi di Fanuc. Un motore αis si collega agli stessi moduli amplificatori, comunica tramite la stessa interfaccia seriale e viene configurato tramite lo stesso ambiente di controllo CNC di ogni altro motore della famiglia αi.

Il suffisso B103 è specifico e consequenziale. Definisce il tipo di codificatore e la configurazione del connettore per questa unità — i dettagli che determinano quali cavi si adattano, quali moduli amplificatori sono compatibili e se il motore si installerà direttamente in una macchina esistente senza modifiche al cablaggio. In particolare per l'approvvigionamento di ricambi, il numero di parte completo, incluso il suffisso B103, deve essere abbinato esattamente.

Specifiche chiave

Prospettiva ingegneristica: perché esiste la serie αis

La gamma di servomotori Fanuc copre un'ampia gamma di classi di inerzia e dimensioni del telaio, poiché le macchine che li utilizzano variano altrettanto ampiamente. La serie αis affronta una parte specifica di tale gamma — assi compatti su macchine CNC e apparecchiature di automazione in cui i requisiti di coppia e velocità rientrano ampiamente in ciò che un motore a telaio piccolo può fornire, e dove l'installazione di un motore più grande significherebbe ridisegnare la struttura meccanica attorno ad esso.

L'A06B-0085-B103 rientra in questo profilo. Alcune caratteristiche degne di nota prima di specificarlo o sostituirlo:

Codificatore seriale con trasmissione digitale. La serie αis non utilizza resolver analogici o codificatori incrementali con interfacce analogiche. La trasmissione seriale è più pulita in ambienti di macchine utensili elettricamente rumorosi, più immune al degrado del segnale correlato alla lunghezza del cavo e in grado di trasportare dati di diagnostica dei guasti insieme ai valori di posizione — tutto ciò riduce la probabilità di errori di posizione inspiegabili o guasti anomali in servizio.

Identificazione automatica dell'amplificatore all'accensione. Quando l'A06B-0085-B103 è collegato a un amplificatore servo compatibile della serie αi, l'azionamento legge i dati di identità del motore dal codificatore e carica automaticamente i parametri del modello motore corrispondenti. Questo comportamento rimuove un livello di configurazione manuale sia dalla messa in servizio iniziale che dalla sostituzione del motore — ed elimina una classe di errori di mancata corrispondenza dei parametri che altrimenti richiederebbero tempo per essere tracciati.

Dimensioni del telaio compatte per configurazioni di assi dense. Su macchine con più assi servo compattati in un volume strutturale limitato — sottomandrino, tavole rotanti, cambi utensile, unità di caricamento — la dimensione del telaio αis consente alla macchina di soddisfare i propri requisiti di movimento senza compromettere il design meccanico attorno a un corpo motore più grande.

Affidabilità costante sull'installato. La serie αis ha accumulato una notevole storia di servizio nella produzione CNC globale. Le sue modalità di guasto sono ben comprese sia dagli ingegneri di assistenza Fanuc che dai centri di riparazione motori terzi qualificati, il che supporta sia la pianificazione della manutenzione preventiva che un rapido ritorno in servizio quando si verifica un guasto.

Applicazioni tipiche

L'A06B-0085-B103 si trova più frequentemente in macchine CNC multi-asse e sistemi di automazione in cui gli azionamenti Fanuc sono la piattaforma di riferimento e è richiesto un asse servo compatto e affidabile:

• Azionamenti assi ausiliari tornio CNC — sottospindola, contropunta, lunetta fissa
• Azionamenti braccio cambio utensile automatico e magazzino
• Posizionamento quarto e quinto asse centro di lavoro CNC
• Controllo tavola rotante e testa inclinabile
• Assi di avanzamento centri di lavoro verticali e orizzontali compatti
• Posizionamento caricatore a portale e alimentatore barre
• Attuatori giunti robot Fanuc in celle macchina integrate
• Assi di traslazione tavola e dresser mola di precisione

Integrazione di sistema e compatibilità amplificatore

L'A06B-0085-B103 funziona con moduli amplificatori servo serie Fanuc αi installati in armadi CNC che eseguono famiglie di controller Serie 0i, 16i, 18i, 21i, 30i, 31i e 32i. La comunicazione tra motore e amplificatore avviene tramite l'interfaccia codificatore seriale Fanuc — sia tramite connessione diretta del cavo del codificatore sia tramite l'architettura FSSB (Fanuc Serial Servo Bus) a seconda della specifica configurazione dell'armadio.

La funzione di auto-ID dell'amplificatore legge i dati del motore dall'ID del codificatore ad ogni accensione. In una sostituzione diretta, ciò significa che l'amplificatore riconosce il nuovo motore e carica il modello motore standard senza input manuale dei parametri. Ciò che non ripristina automaticamente sono i parametri specifici dell'asse — limiti di corsa software, valori di blocco coppia, impostazioni di accelerazione e decelerazione — che dipendono dalla macchina e devono essere ricaricati dal backup dei parametri della macchina dopo qualsiasi sostituzione del motore.

L'abbinamento dei cavi alla specifica del connettore B103 è non negoziabile. Le geometrie del connettore di alimentazione e del connettore del codificatore definite dal suffisso B103 devono corrispondere ai gruppi cavi nella macchina. Riutilizzare i cavi originali di un motore guasto — a condizione che non siano danneggiati — è solitamente l'approccio più affidabile. Dove sono necessari nuovi cavi, procurateli tramite Fanuc o un distributore autorizzato utilizzando lo schema elettrico originale della macchina come riferimento.

Considerazioni sulla sostituzione

L'A06B-0085-B103 è un componente sostituito regolarmente nell'installato Fanuc αis. Le macchine costruite su piattaforme CNC Fanuc negli ultimi due decenni utilizzano comunemente motori della serie αis su assi ausiliari e secondari, e il volume di tali installazioni significa che questo numero di parte appare regolarmente nell'approvvigionamento di manutenzione e MRO.

Alcuni punti pratici per la pianificazione della sostituzione:

La precisione del numero di parte è importante. B103 non è intercambiabile con B100, B102 o altre varianti adiacenti. Il tipo di codificatore e l'orientamento del connettore differiscono tra i codici suffisso in modi che impediranno l'installazione diretta senza modifiche. Confermare il numero di parte completo dalla targhetta del motore guasto prima di ordinare.

Backup dei parametri prima dello smontaggio. Eseguire il backup dell'intero set di parametri della macchina prima di rimuovere il motore guasto. Ripristinare la calibrazione specifica dell'asse dopo la sostituzione è più veloce e affidabile con un backup corrente rispetto al tentativo di ricostruire i parametri dalla sola documentazione.

Nuovo vs. rigenerato. Sono disponibili sia unità nuove tramite la rete di distribuzione autorizzata Fanuc sia unità rigenerate da centri di revisione servomotori qualificati. Per le unità rigenerate, verificare che la sostituzione dei cuscinetti, l'ispezione del codificatore e la validazione delle prestazioni rispetto alle specifiche Fanuc siano state eseguite e documentate prima della spedizione dell'unità.

FAQ

D1. Quali controller CNC Fanuc sono compatibili con l'A06B-0085-B103? Il motore è compatibile con i sistemi CNC Fanuc che utilizzano moduli amplificatori servo serie αi, comprese le famiglie Serie 0i, 16i, 18i, 21i, 30i, 31i e 32i. Confermare il tipo specifico di modulo amplificatore e la potenza nominale rispetto alla documentazione elettrica della macchina prima dell'installazione.

D2. Cosa distingue la serie αis dalla serie αi standard? La designazione αis indica un motore compatto a telaio piccolo all'interno della famiglia di prodotti αi. La serie αis condivide lo stesso sistema di codificatore seriale, la compatibilità con l'amplificatore e il comportamento di integrazione CNC della serie αi standard — la distinzione è la dimensione fisica e la gamma di uscita corrispondente, non una differenza di tecnologia o ecosistema.

D3. Il suffisso B103 può essere sostituito con un'altra variante B1xx durante la sostituzione? No. Il suffisso codifica la specifica del codificatore e la configurazione del connettore. Diverse varianti di suffisso all'interno dello stesso numero di modello base possono avere geometrie di connettore o protocolli di codificatore incompatibili. Procurarsi sempre una sostituzione utilizzando il numero di parte completo esatto dalla targhetta del motore.

D4. La sostituzione dell'A06B-0085-B103 richiede l'immissione manuale dei parametri nel controller CNC? L'amplificatore serie αi carica automaticamente i parametri del modello motore standard dall'ID del codificatore all'accensione, quindi il riconoscimento base del motore è automatico. I parametri specifici dell'asse — limiti di corsa, impostazioni di coppia, valori di accelerazione — dipendono dalla macchina e devono essere ripristinati da un file di backup dei parametri dopo il completamento della sostituzione.

D5. Cosa controllare quando si valuta un A06B-0085-B103 rigenerato? Come minimo, confermare che il rigeneratore abbia sostituito i cuscinetti, ispezionato e validato l'assemblaggio del codificatore seriale ed eseguito un test funzionale delle prestazioni rispetto alle specifiche del motore Fanuc prima della spedizione. Richiedere documentazione scritta del processo di rigenerazione e dei risultati dei test, in particolare per i motori destinati ad assi ad alto utilizzo o critici per la precisione.
